Ford Explorer / Mercury Mountaineer. Manual - parte 265

Motor — 4.0L SOHC

303-01B-123

Pistón (Continuación)

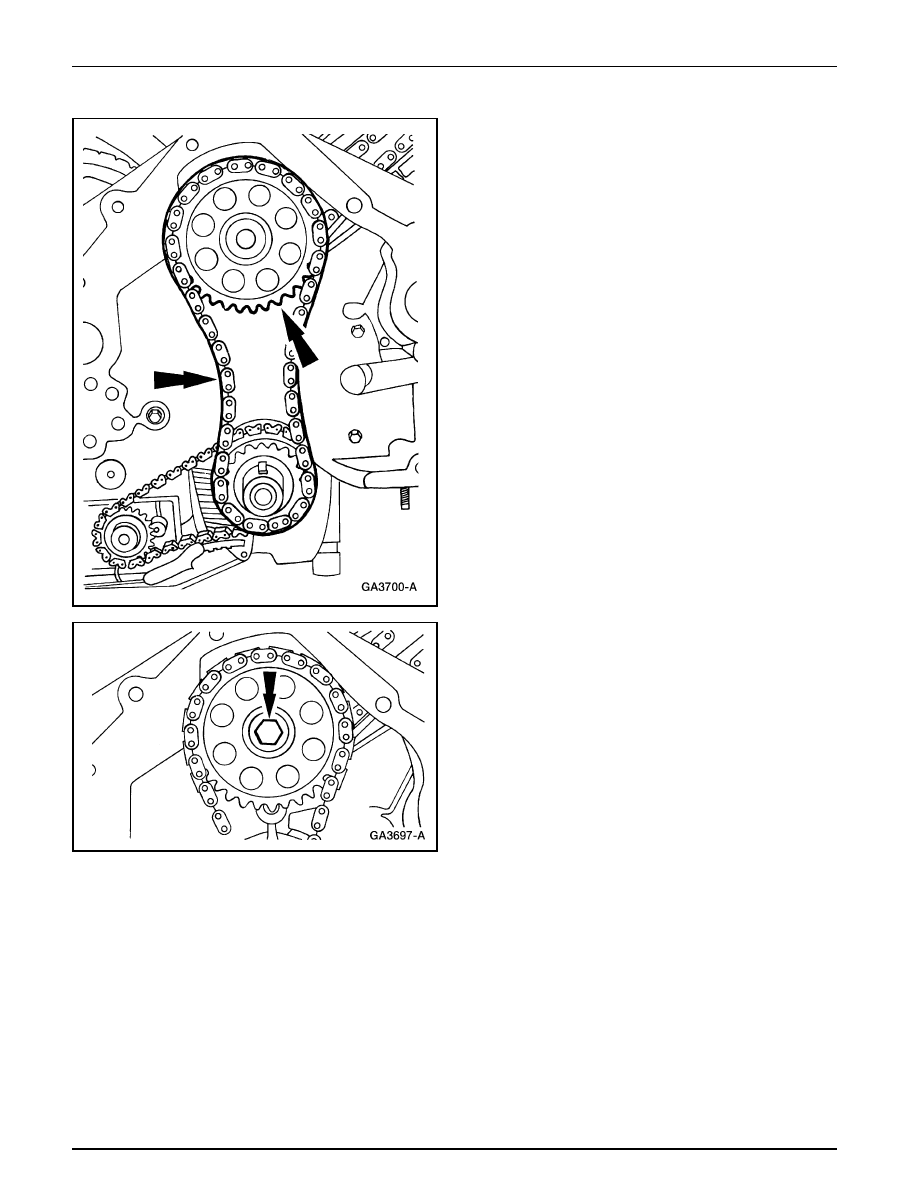

37. Coloque el piñón y cadena del eje intermedio.

38. Instale el perno. No lo apriete por ahora.

39. Mientras sujeta firmemente el perno del piñón delantero

del eje intermedio, apriete el perno trasero a 20 Nm (15
Lbs./pié).

Motor — 4.0L SOHC

303-01B-124

Pistón (Continuación)

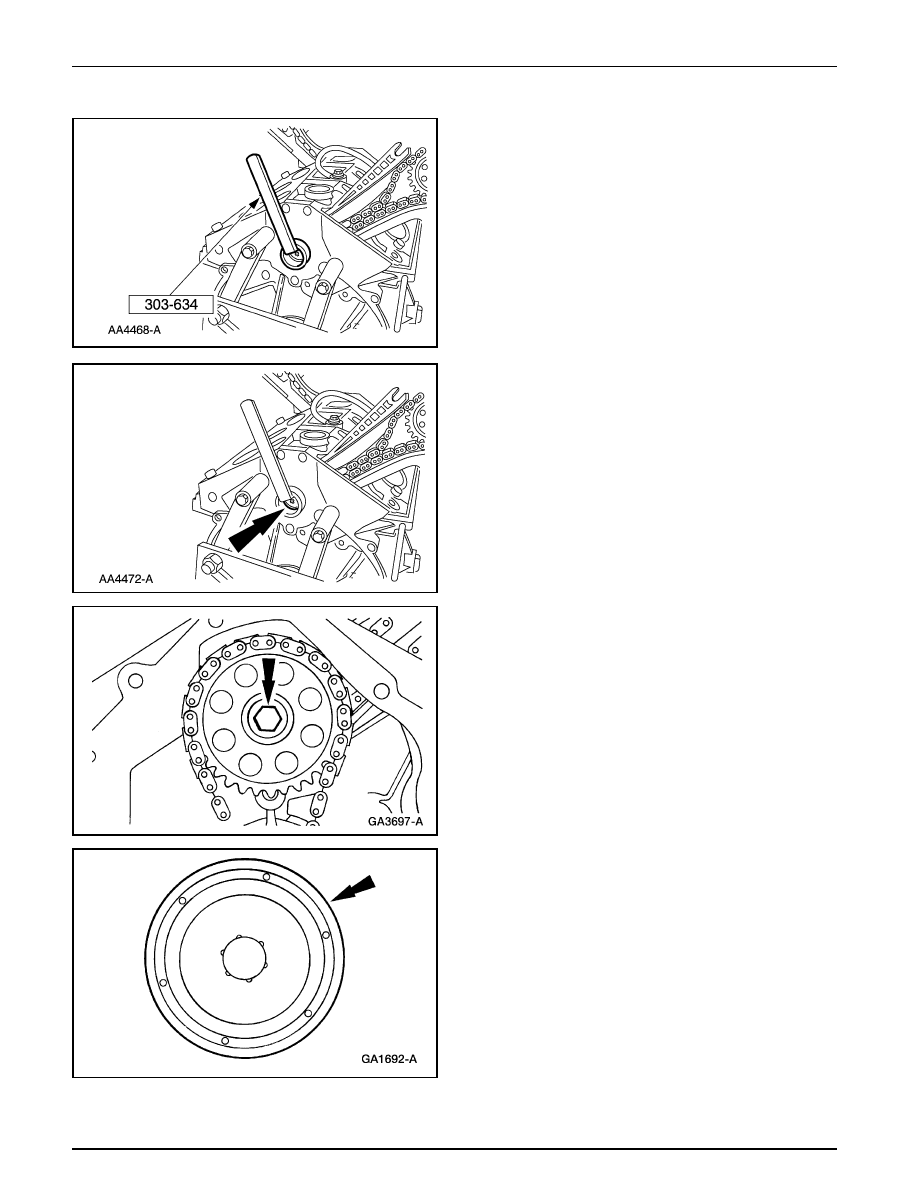

40. Instale la herramienta especial de sujeción a la parte

trasera del eje intermedio.

41. Apriete el perno trasero unos90 grados adicionales.

42. Para apretar el perno delantero.

•

Paso 1: Apriete a 45 Nm (33 Lbs./pié)

•

Paso 2: Gire unos 90 grados adicionales.

43. Instale el tapón trasero del eje intermedio.

Motor — 4.0L SOHC

303-01B-125

Pistón (Continuación)

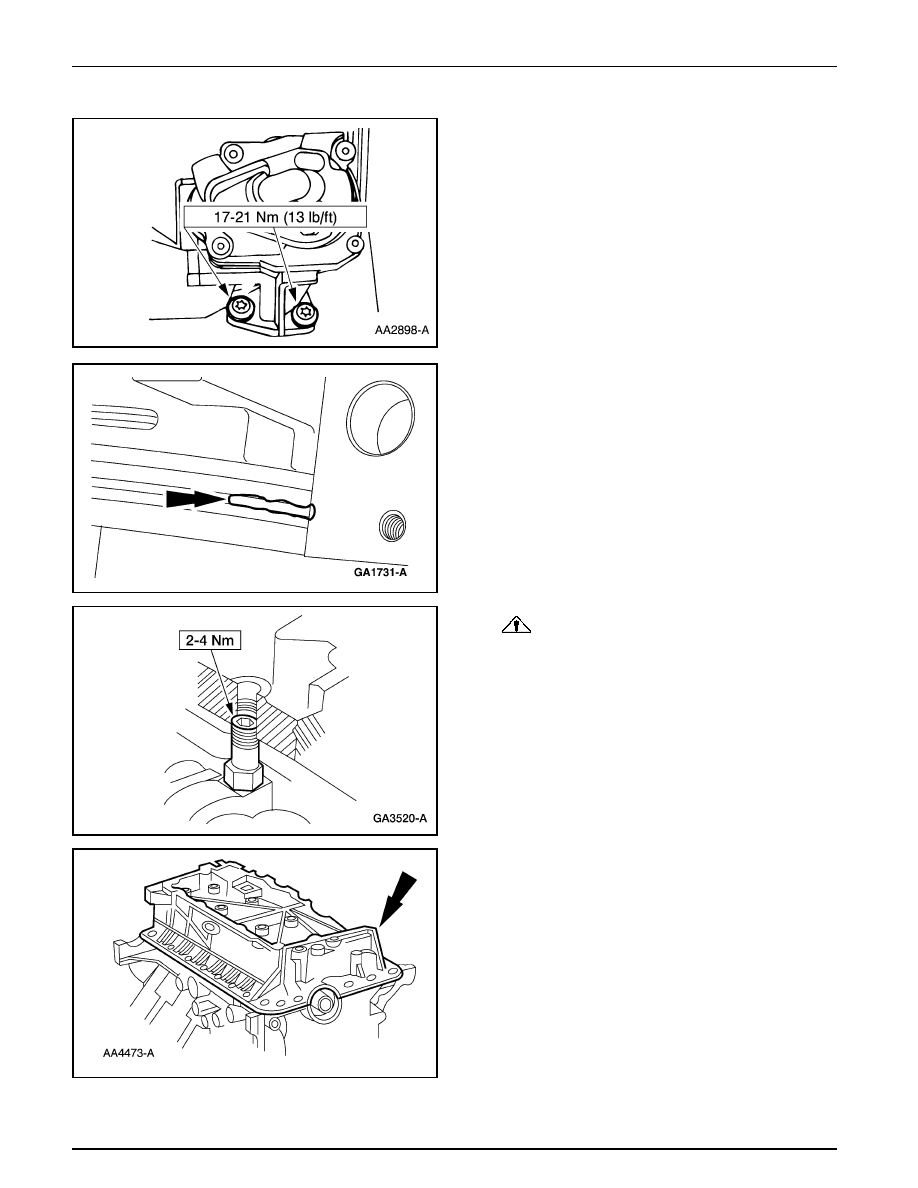

44. Instale la bomba de aceite y el accionador como un

conjunto.

45. Al aplicar sellador al casquillo trasero del cojinete de

bancada en la forma ilustrada.

•

Use Sellador de Silicona F6Az-19562-A o su
equivalente que cumpla con la especificación Ford
WSE-M4G323-A6.

•

Coloque la empacadura del marco de la escalera e
instale el marco inferior de la escalera.

46.

PRECAUCIÓN: Los suplementos del marco de

la escalera se deben reacomodar en la posición
indicada; de lo contrario pueden ocurrir fugas de
aceite.

Reacomode los suplementos del marco de la escalera a la
posición indicada.

47. Coloque en posición el conjunto de marco de escalera y

empacadura.

Motor — 4.0L SOHC

303-01B-126

Pistón (Continuación)

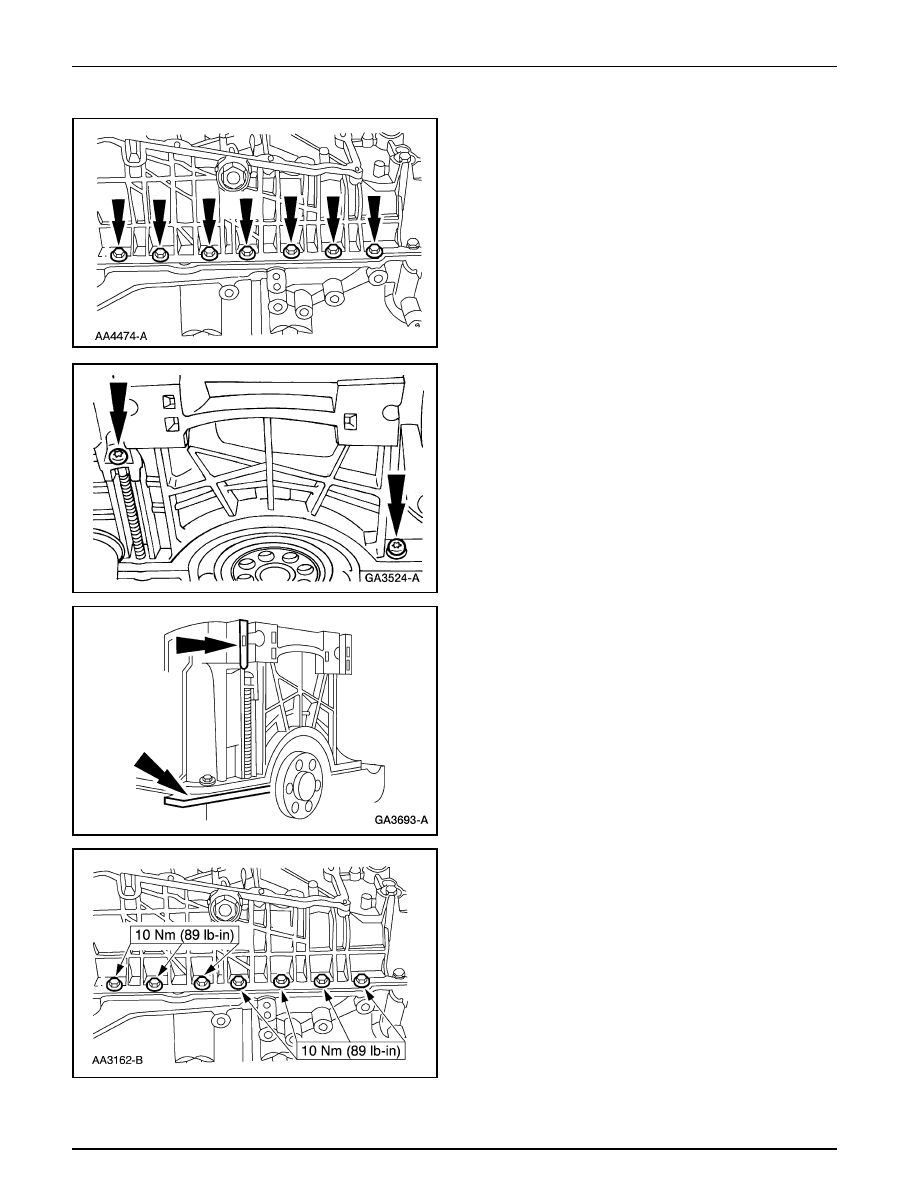

48. Coloque los 15 pernos y las dos tuercas.

49. Coloque en posición los pernos.

50. Nota: La alineación del marco de la escalera al bloque de

cilindros debe estar dentro de un máximo descuadre de
0.254 mm por debajo o de 0.05 por arriba.

Con una escuadra o regla, alinee la cara de la transmisión
del marco de la escalera con la cara trasera del bloque de
cilindros.

51. Instale los 15 pernos y las dos tuercas.
