Ford Explorer / Mercury Mountaineer. Manual - parte 264

Motor — 4.0L SOHC

303-01B-119

Pistón (Continuación)

23. Lubrique el sello trasero de aceite del cigüeñal (6701) e

instale el adaptador.

•

Use Aceite de Motor Super Premium SAE 5W30 XO-
5W30-QSP o su equivalente que cumpla con la
especificación Ford WSS-M2C153-G.

24. Instale la Herramienta de Instalación del Sello Trasero del

Cojinete de Bancada.

25. Instale el sello trasero del cigüeñal hasta que esté al ras

con el bloque de cilindros.

26. Gire el cigüeñal hasta que el pistón No. 1 esté en punto

muerto superior.

Motor — 4.0L SOHC

303-01B-120

Pistón (Continuación)

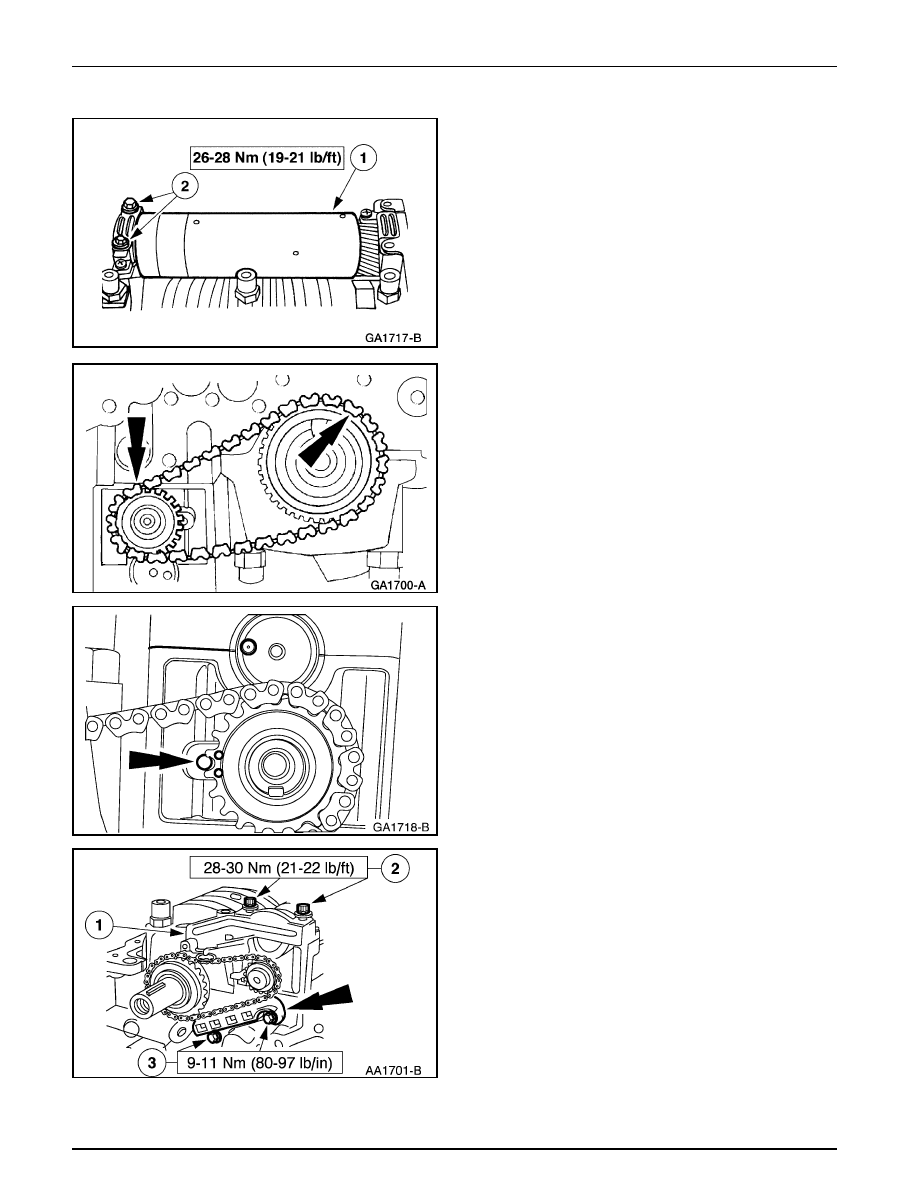

27. En vehículos 4 x 4, para instalar el eje de balance.

Instale el conjunto del eje de balance.

instale los pernos.

28. En los vehículos 4 x 4, instale la cadena del eje de balance

y el piñón (6306) del cigüeñal.

29. Nota: Debido a la relación de engranajes entre el eje de

reversa y el eje de balance, se necesitan hasta 7 giros
completos del eje de balance para encontrar la posición
correcta.

En los vehículos 4 x 4, alinee las marcas de balance.

•

Instale el pasador de 4 mm para sujetar el eje en su
lugar.

30. En los vehículos 4 x 4, instale el tensor del eje de balance.

Instale el tensor del eje de balance.

Instale los pernos.

Coloque en posición la guía de la cadena del eje de
balance e instale los dos pernos.

•

Retire el pasador del tensor.

Motor — 4.0L SOHC

303-01B-121

Pistón (Continuación)

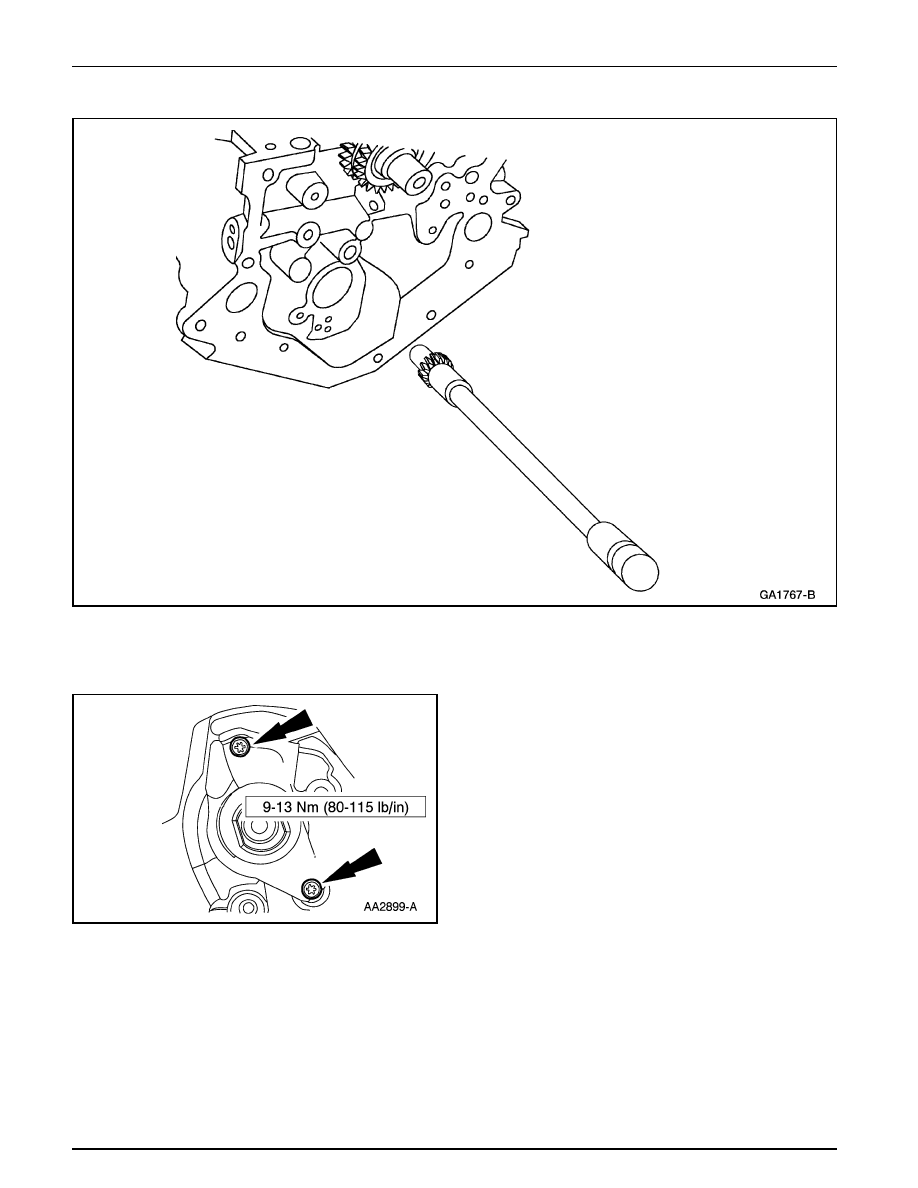

31. Instale el eje intermedio.

32. Instale la lámina de empuje y los pernos del eje intermedio.

Motor — 4.0L SOHC

303-01B-122

Pistón (Continuación)

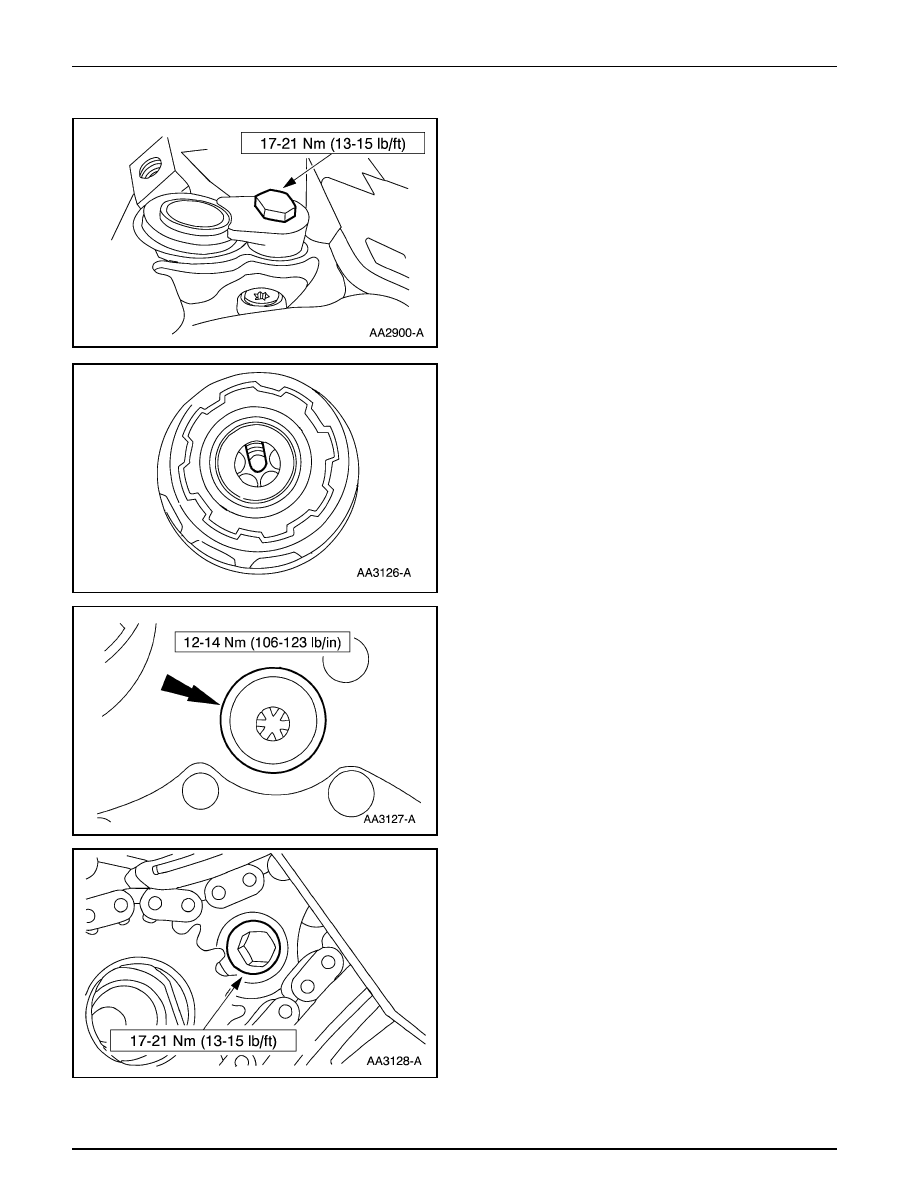

33. Instale el accionador de la bomba de aceite.

34. Adose el cassette y el piñón al perno; no apriete por ahora.

35. Instale el cassette y el perno traseros.

36. Instale el cassette y perno delanteros.
