Motor — 4.0L SOHC

303-01B-111

303-01B-111

Motor (Continuación)

Desarmado

1.

Nota: Los pernos de las bielas y las tuercas no pueden ser
usados de nuevo.

Nota: marque la posición de las piezas de manera que
puedan ser instaladas en su posición original.

Retire las conchas y casquillos de biela (6200).

2.

Nota: El agujero del pasador del pistón en una biela y el
diámetro del pasador deben estar dentro de las
especificaciones.

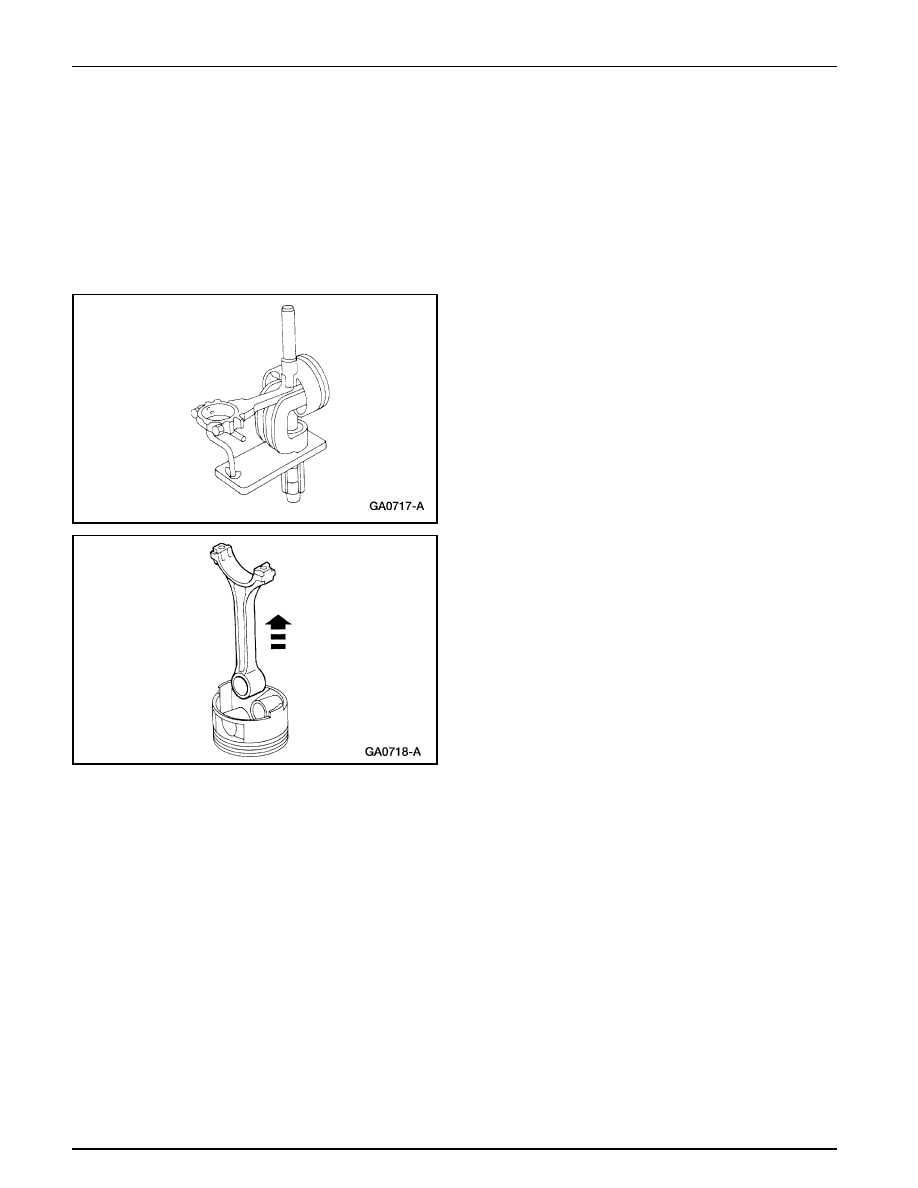

Use la Herramienta del Pasador del Pistón para sacar el
pasador fuera de la biela y el pistón (6108).

3.

Retire la biela del pistón.

4.

Limpie e inspeccione la biela y el pistón; refiérase a la
Sección 303-00.

Motor — 4.0L SOHC

303-01B-112

303-01B-112

Motor (Continuación)

Armado

1.

Nota: Aplique una capa ligera, a todas las piezas, de Aceite
de Motor Super Premium SAE 5W30 XO-5W30-QSP o su
equivalente que cumpla con la especificación Ford WSS-
M2C153-G. Instale el pistón en la biela con el lado del
número del cilindro en la biela y la muesca del pistón en el
mismo lado.

Instale el lado estriado de la biela y el agujero del cojinete
encarando el frente del motor en el lado derecho del mismo
y encarando la parte trasera del motor en el lado izquierdo
del mismo.

2.

Lubrique el pasador del pistón y el agujero del mismo con
Aceite de Motor Super Premium SAE 5W30 XO-5W30-
QSP o su equivalente que cumpla con la especificación
Ford WSS-M2C153-G.

3.

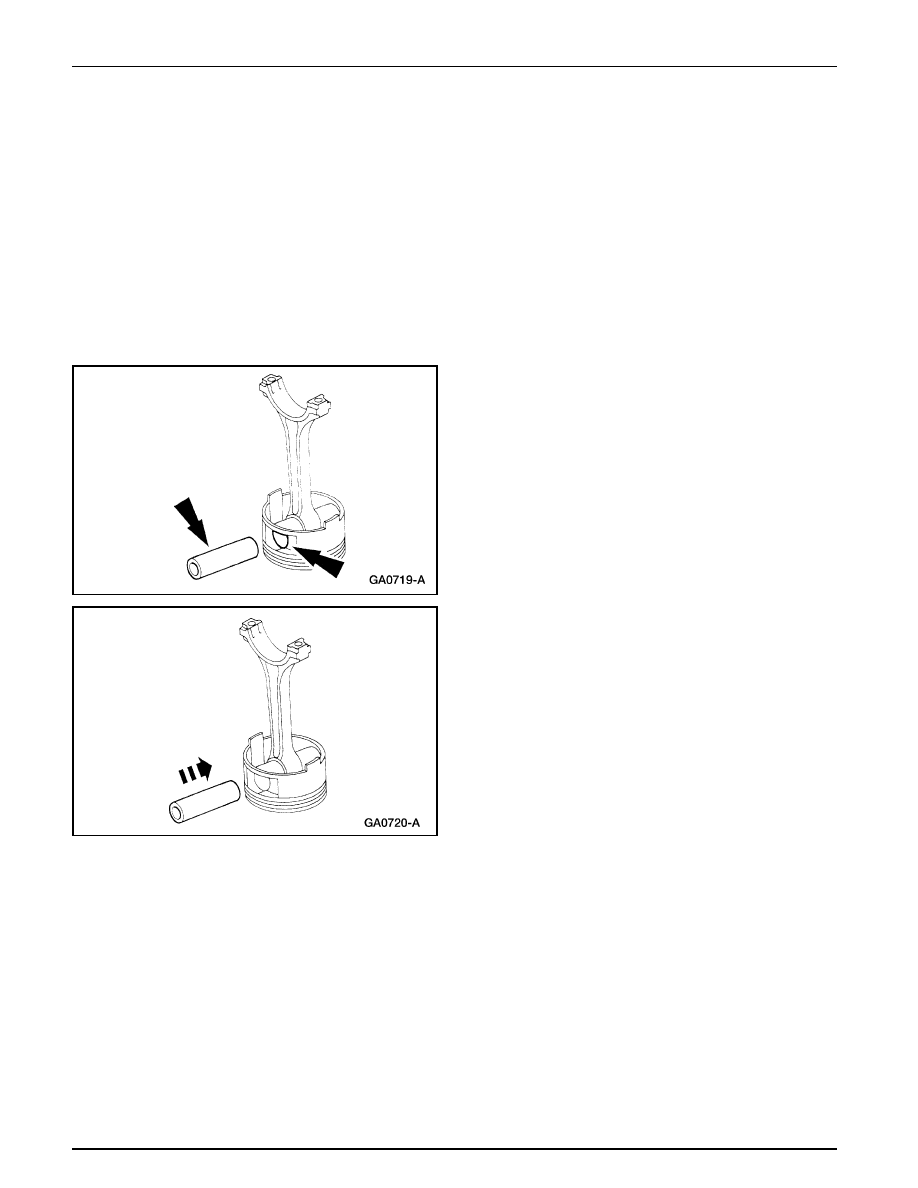

Nota: El agujero de aceite en la biela debe encarar el lado
derecho del bloque de cilindros (6010). La flecha en el
pistón debe encarar el frente del bloque de cilindros.

Coloque el pasador del pistón con el agujero alineado al
agujero de la biela.

4.

Nota: Si se retira el pasador del pistón fuera del mismo, se
debe usar un conjunto nuevo de pistón y pasador. No use
de nuevo el pistón o el pasador.

Caliente en forma gradual el lado del agujero del pasador
de la biela a unos 232° - 316° C, 467° - 626° F e
inmediatamente instale el pasador del pistón.

Motor — 4.0L SOHC

303-01B-113

303-01B-113

Motor (Continuación)

5.

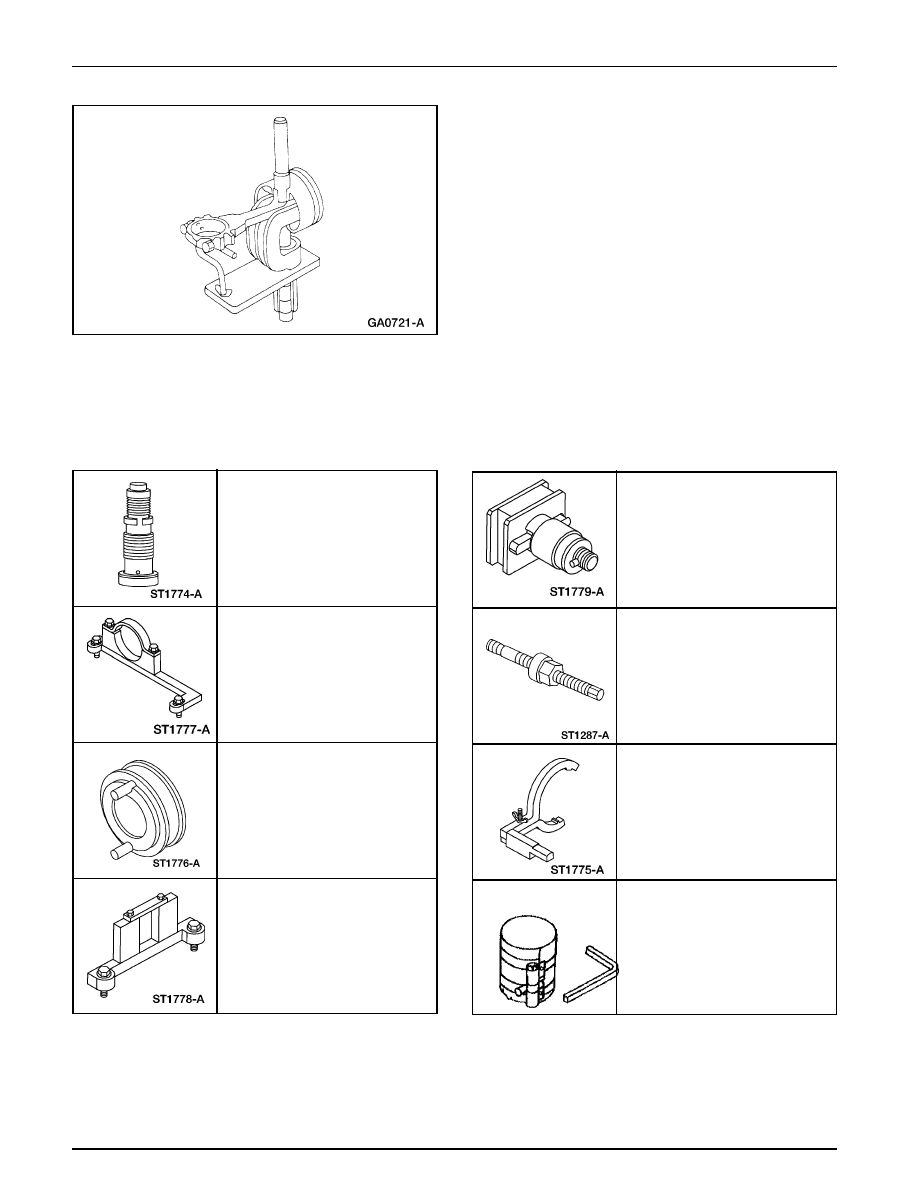

Use la Herramienta del Pasador del Pistón para presionarlo
dentro del conjunto de pistón y biela.

Pistón

Motor

Herramienta(s) Especial(es)

Tensor de la Cadena
de Sincronización
303-571  (T97T-6K254-A)

Herramienta de Colocación/
Sujeción del Árbol de Levas
303-564 (T97T-6256-B)

Adaptador de la Herramienta
de Colocación/ Sujeción del
Árbol de Levas
303-578 (T97T-6256-A)

Herramienta de Sujeción del Árbol
de Levas
303-577 (T97T-6256-C)

Herramienta(s) Especial(es)

Adaptador de la Herramienta de
Sujeción del Árbol de Levas
303-576 (T97T-6256-D)

Instalador del Damper del Cigüeñal
303-102 (T74P-6316-B)

Herramienta de Sujeción
del Cigüeñal
303-573 (T97T-6303-A)

Compresor de Anillos de Pistón
303-D032 (D81L-6002-C)

6.

Instale los anillos del pistón; refiérase a la Sección 303-00.

Motor — 4.0L SOHC

303-01B-114

303-01B-114

Pistón (Continuación)

Nota: Antes de armar el motor, use Limpiador de Superficies de
Metal F4AZ-19A536-A o su equivalente que cumpla con la
especificación Ford WSE-M5B392-A y use un raspador
apropiado de plástico o madera para limpiar las superficies de
sellado. Todas las superficies de sellado deben estar limpias.
Asegúrese que los conductos de refrigeración y aceite estén
limpios.

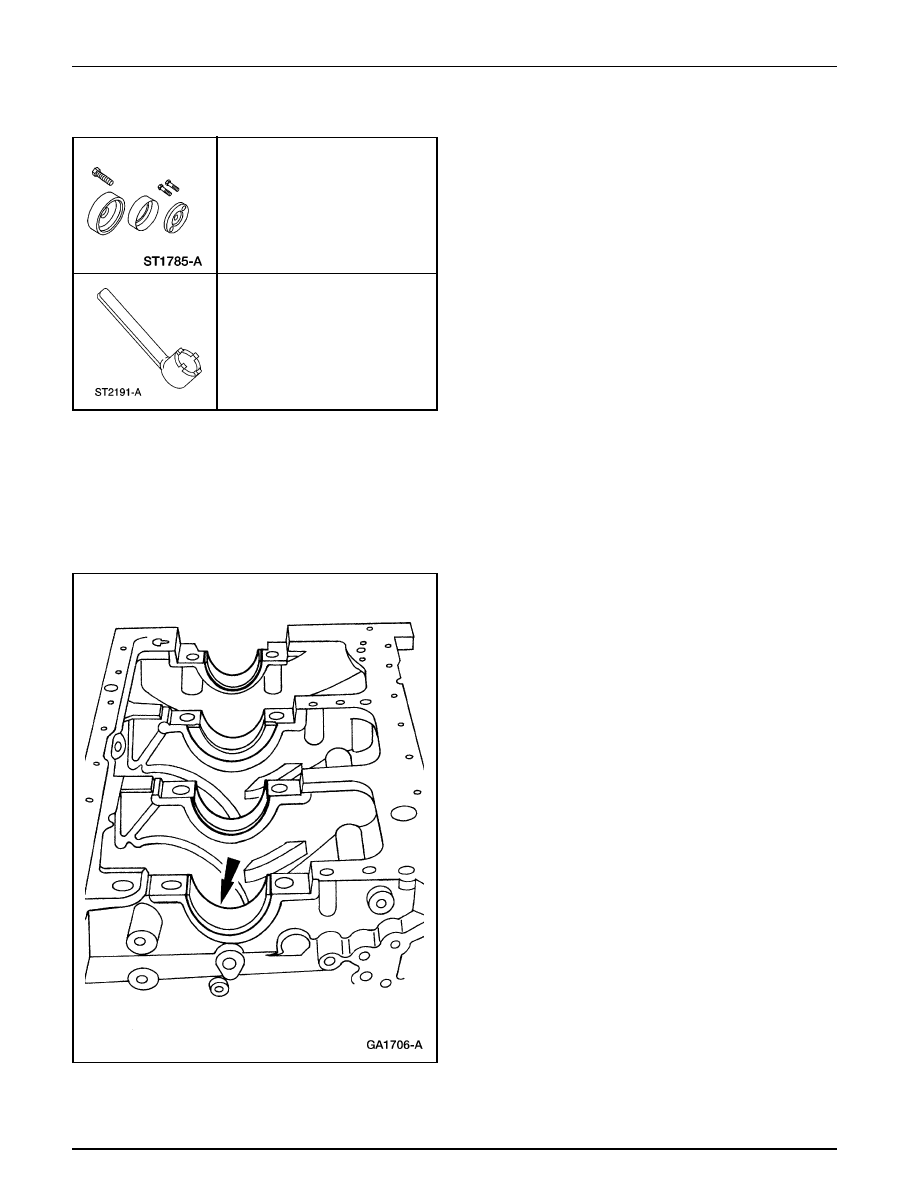

1.

Para instalar las cojinetes (6333) de bancada del cigüeñal.

•

Lubrique los cojinetes de bancada del cigueñal con
Aceite de Motor Super Premium SAE 5W30 XO-5W30-
QSP o su equivalente que cumpla con la especificación
Ford WSS-M2C153-G.

Herramienta(s) Especial(es)

Instalador del Sello Trasero
del Cigüeñal
T95T-6701-A

Herramienta de Sujeción
del Eje Intermedio
303-364
