Motor — 4.0L SOHC

303-01B-107

303-01B-107

Motor (Continuación)

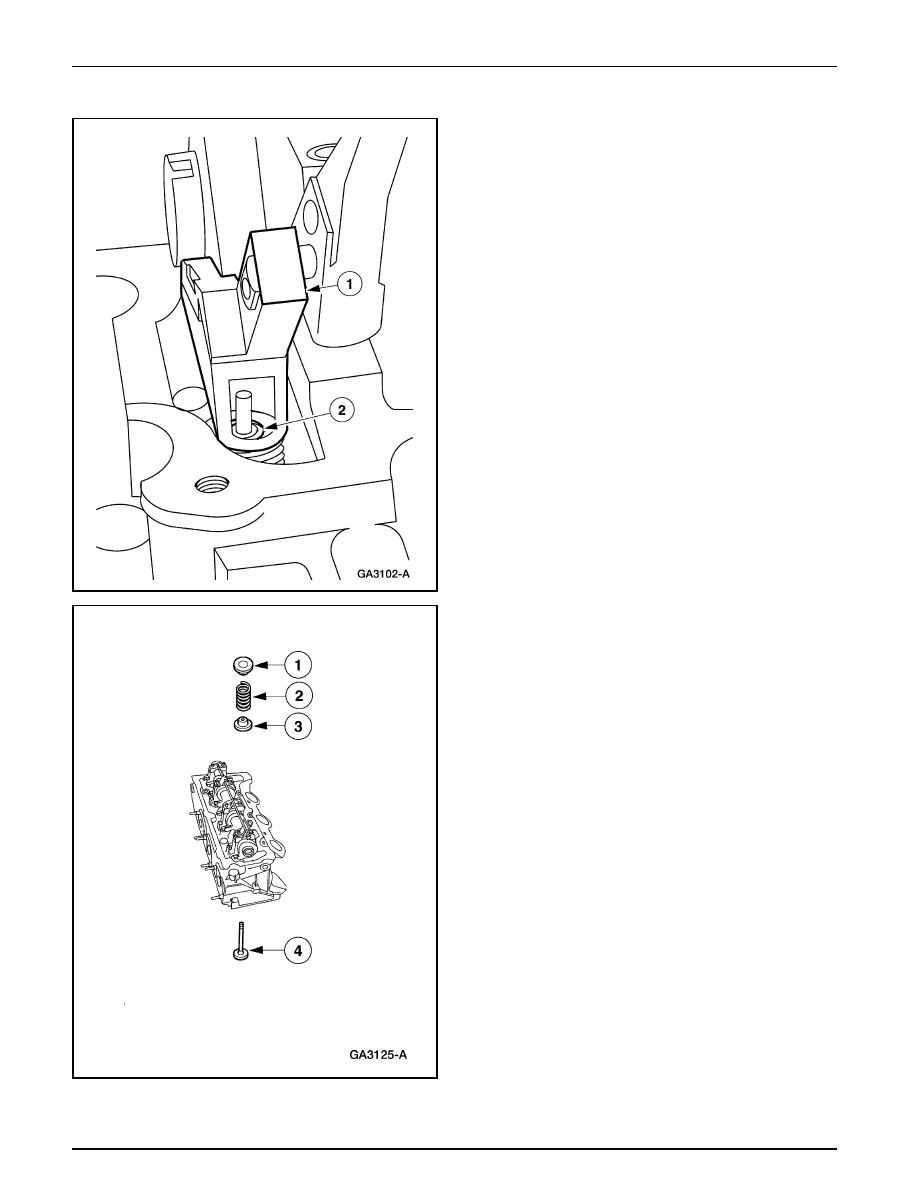

2.

Para retirar los resortes de la válvula.

1

Use el Compresor del Resorte de Válvula para
comprimir el resorte.

2

Retire la cuña (6518) retén del resorte de válvula.

3.

Para retirar la válvula.

1

Retire el retén (6514) del resorte de válvula.

2

Retire el resorte de válvula.

3

Retire y deseche el sello del vástago de la válvula
(6571).

4

Retire la válvula.

Motor — 4.0L SOHC

303-01B-108

303-01B-108

Motor (Continuación)

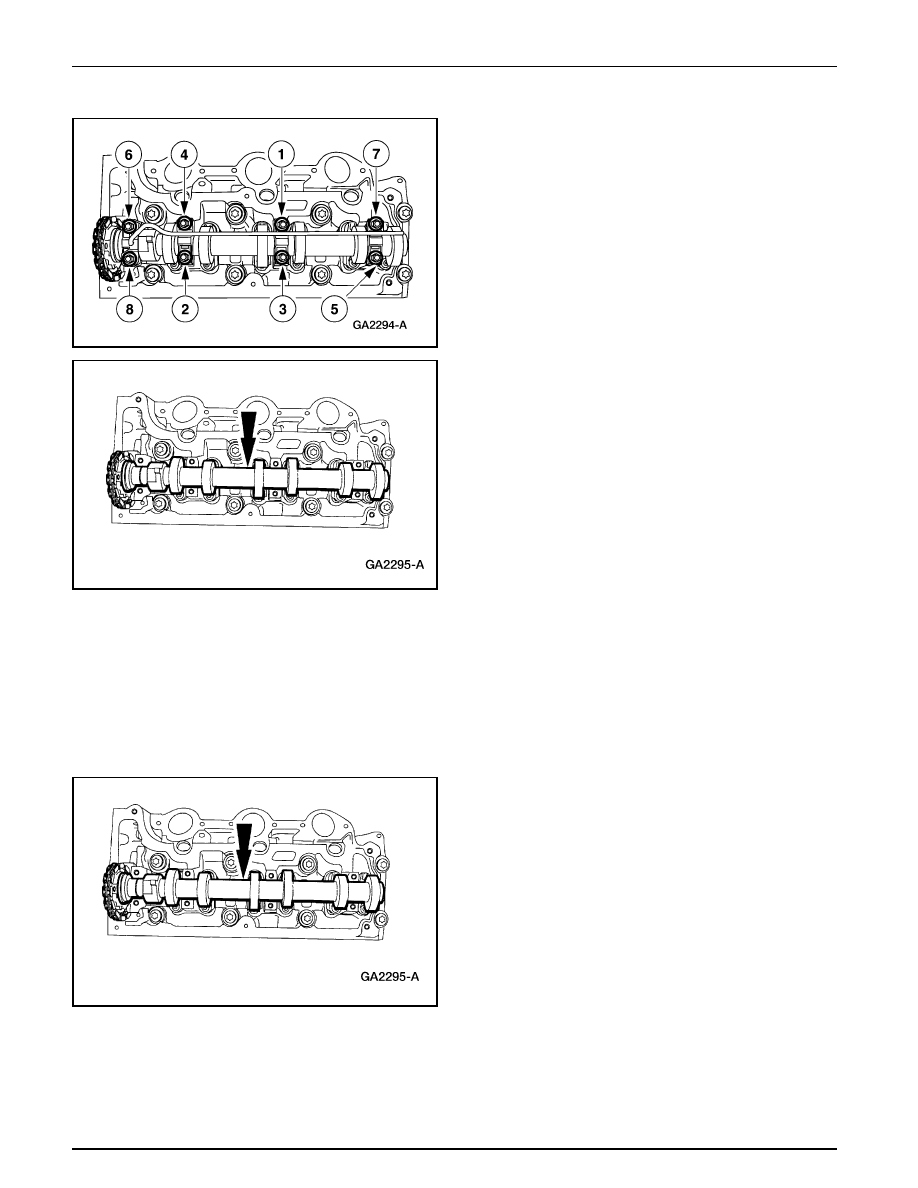

4.

Nota: Marque la posición en los casquillos del árbol de
levas de manera que puedan ser instalados en sus
posiciones originales.

Retire los pernos en la secuencia ilustrada y retire los
casquillos.

5.

Retire el árbol de levas (6250).

6.

Inspeccione la culata (6049); refiérase a la Sección 303-00.

Armado

Nota: Antes de armar. Cubra todos los componentes del tren
de válvulas con Aceite de Motor Super Premium SAE 5W30
XO-5W30-QSP o su equivalente que cumpla con la
especificación Ford WSS-M2C153-G.

1.

Instale el árbol de levas.

Motor — 4.0L SOHC

303-01B-109

303-01B-109

Motor (Continuación)

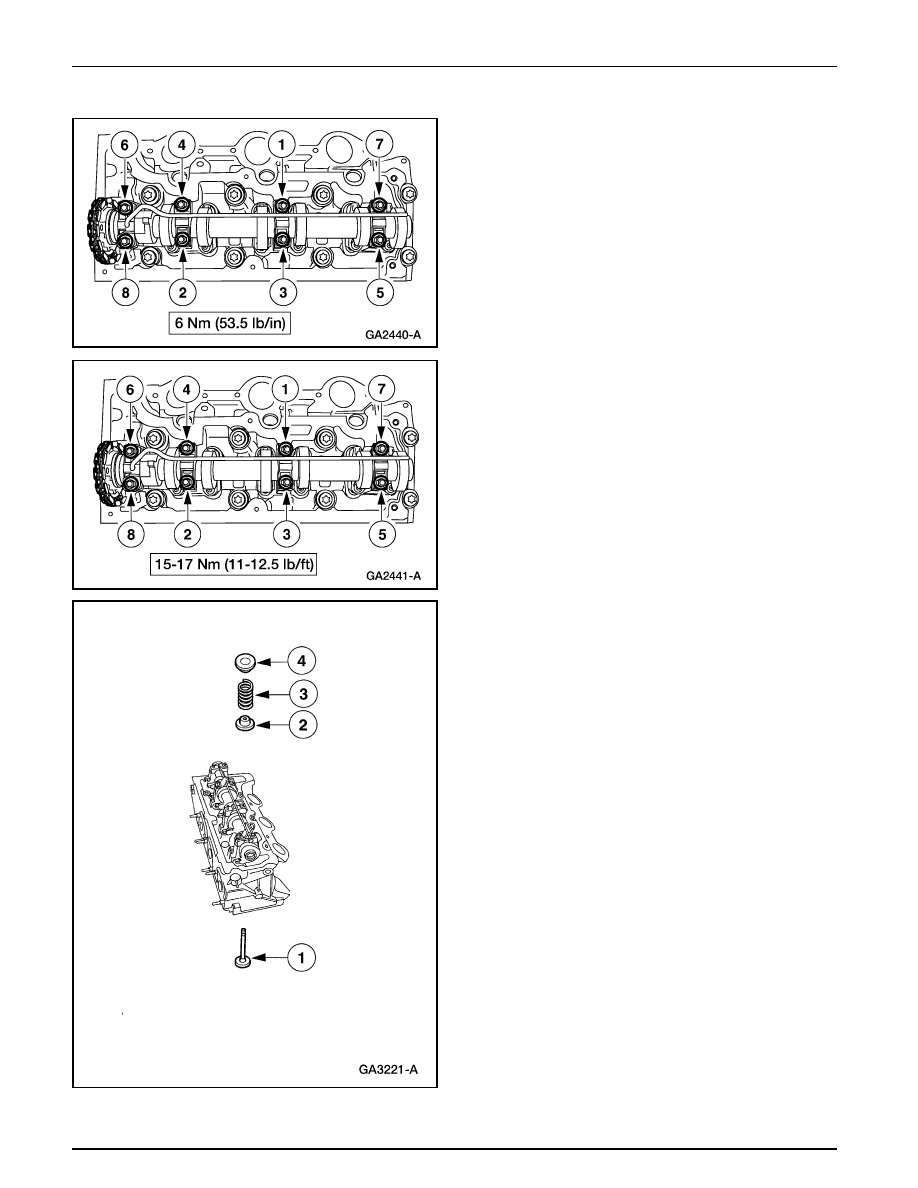

2.

Nota: Los casquillos de los cojinetes del árbol de levas se
deben instalar en sus posiciones originales.

Instale los casquillos, los pernos y apriételos en la
secuencia ilustrada.

3.

Nota: después de instalar los pernos de los casquillos,
verifique que el árbol de levas gire libremente.

Apriete los pernos en la secuencia ilustrada.

4.

Para instalar la válvula.

1

Instale la válvula.

2

Instale un sello nuevo del vástago de la válvula.

3

Instale el resorte de la válvula.

4

Instale el retén del resorte de válvula.

Motor — 4.0L SOHC

303-01B-110

303-01B-110

Motor (Continuación)

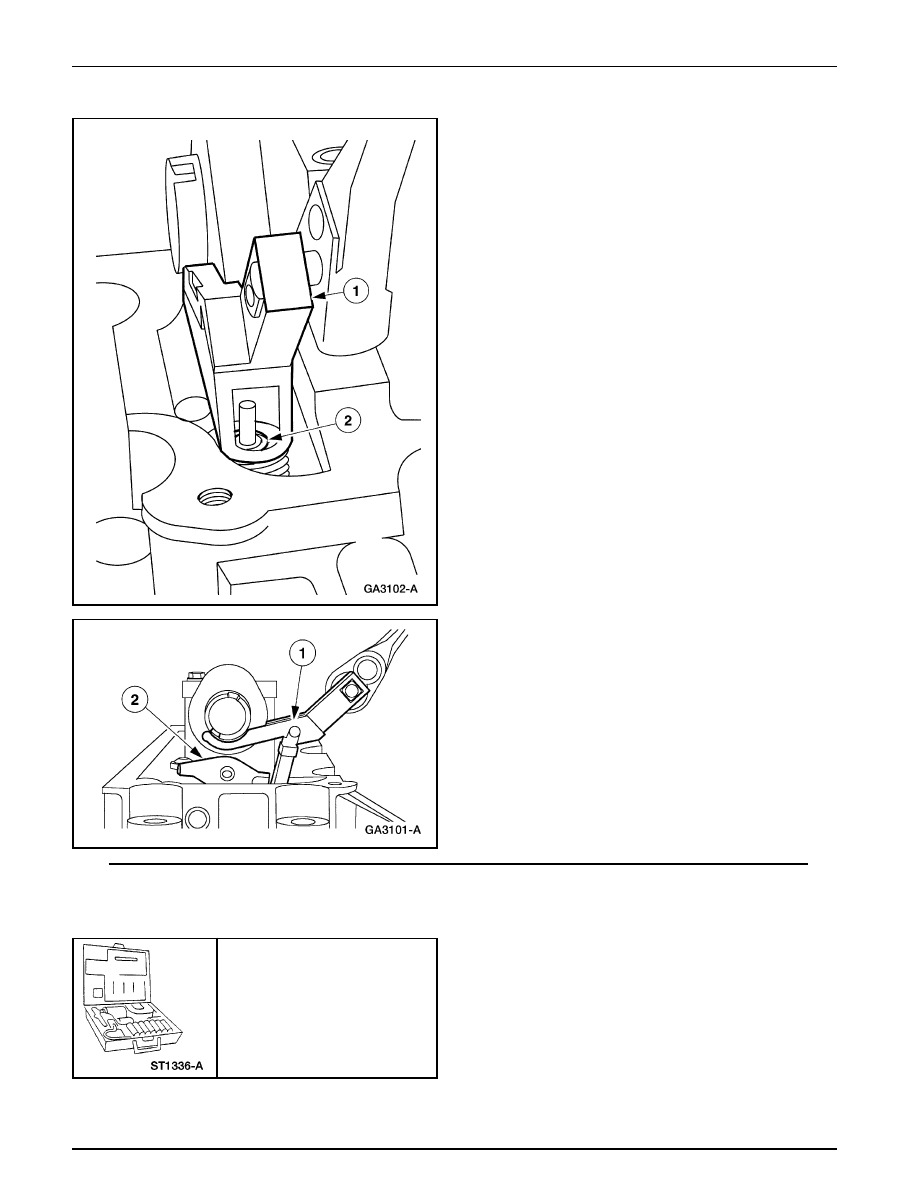

5.

Para instalar las cuñas retén del resorte de válvula.

1

Comprima el resorte de válvula con el compresor.

2

Instale las cuñas retén del resorte de válvula.

6.

Para instalar los balancines.

1

Comprima el resorte de la válvula con el compresor.

2

Instale los balancines del árbol de levas.

Herramienta del Pasador del Pistón
303-D034 (D81L-6135-A)

Herramientas Especiales

Pistón
