Ford Explorer / Mercury Mountaineer. Manual - parte 259

Motor — 4.0L SOHC

303-01B-99

Motor (Continuación)

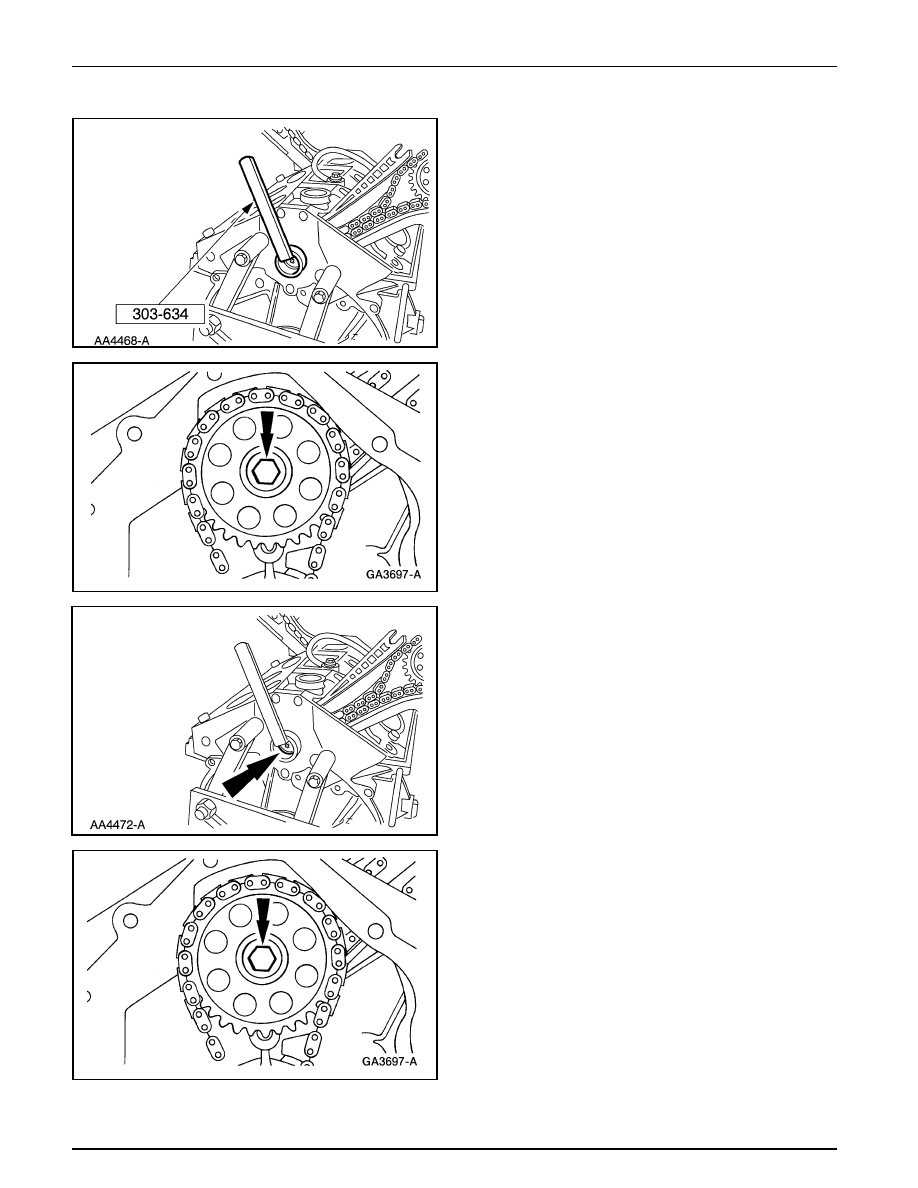

63. Instale la herramienta especial en la parte trasera del eje

intermedio.

64. Afloje el perno retén del piñón delantero.

65. Con la herramienta especial todavía colocada, afloje el

perno retén del piñón trasero.

66. Nota: Se podría tener la necesidad de sujetar el eje

intermedio de la bomba de aceite; use un dado TORX ® E-
12 para poder retirar los pernos si estos no pueden girar
fácilmente.

Retire el perno.

Motor — 4.0L SOHC

303-01B-100

Motor (Continuación)

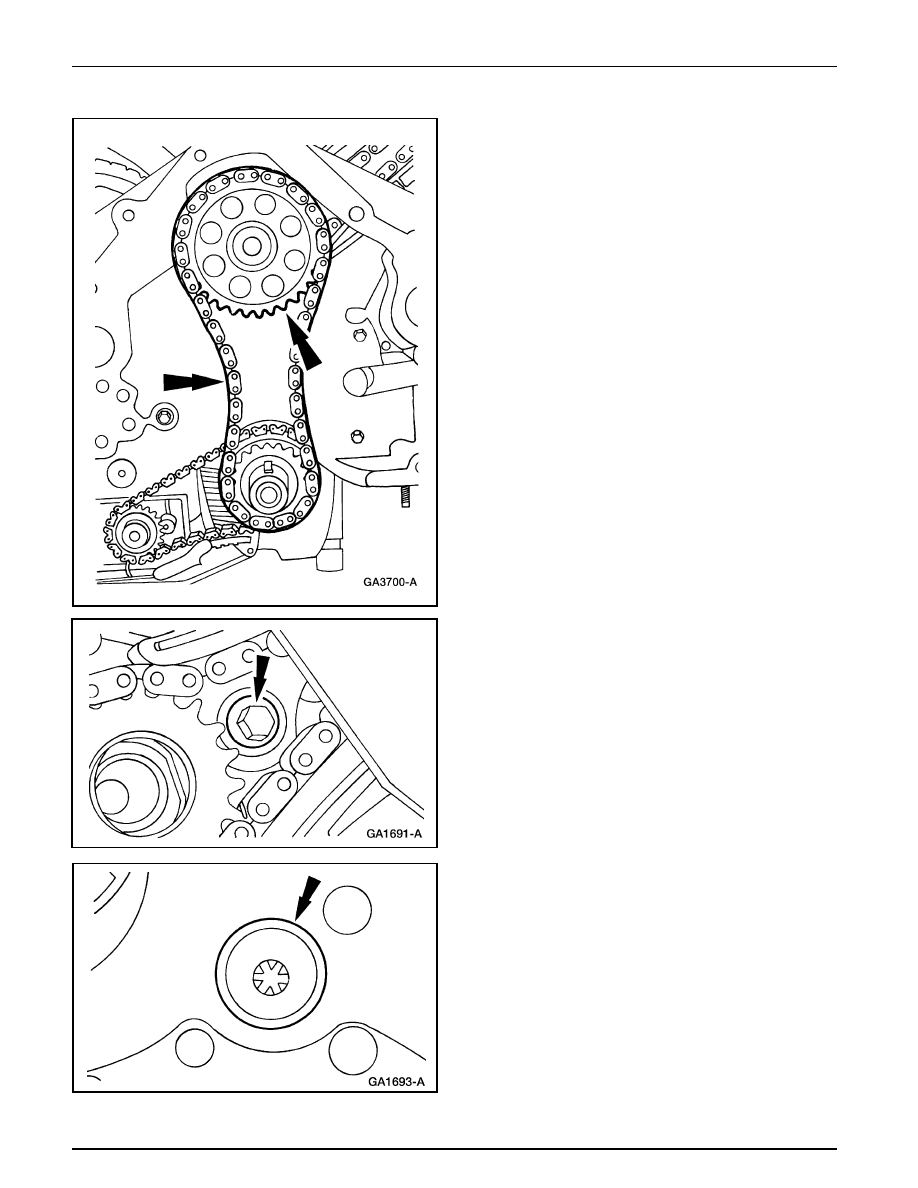

67. Retire el piñón y la cadena del eje intermedio.

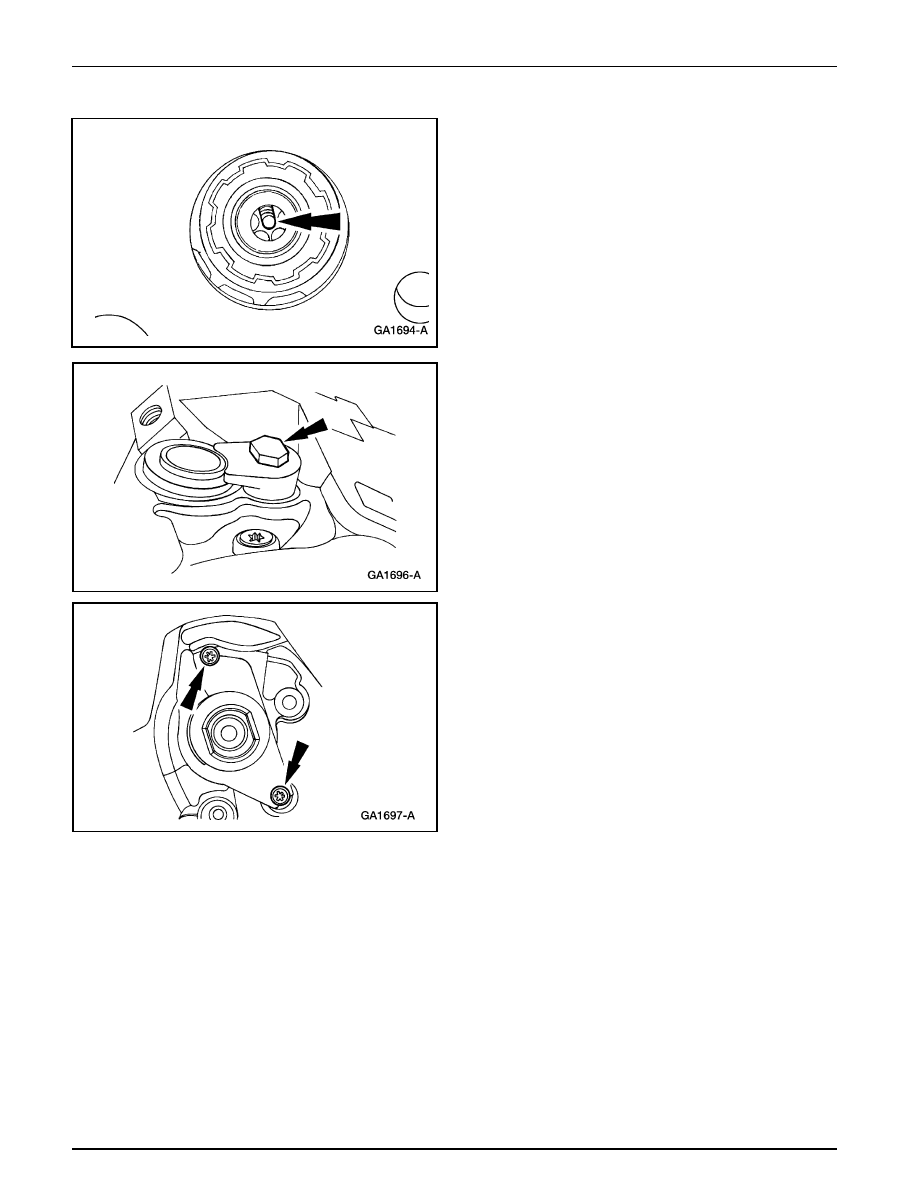

68. Retire el perno y retire el cassette delantera.

69. Retire el perno y el espaciador.

Motor — 4.0L SOHC

303-01B-101

Motor (Continuación)

70. Retire el perno y retire el cassette.

71. Retire el perno y el accionador de la bomba de aceite.

72. Retire los pernos.

Motor — 4.0L SOHC

303-01B-102

Motor (Continuación)

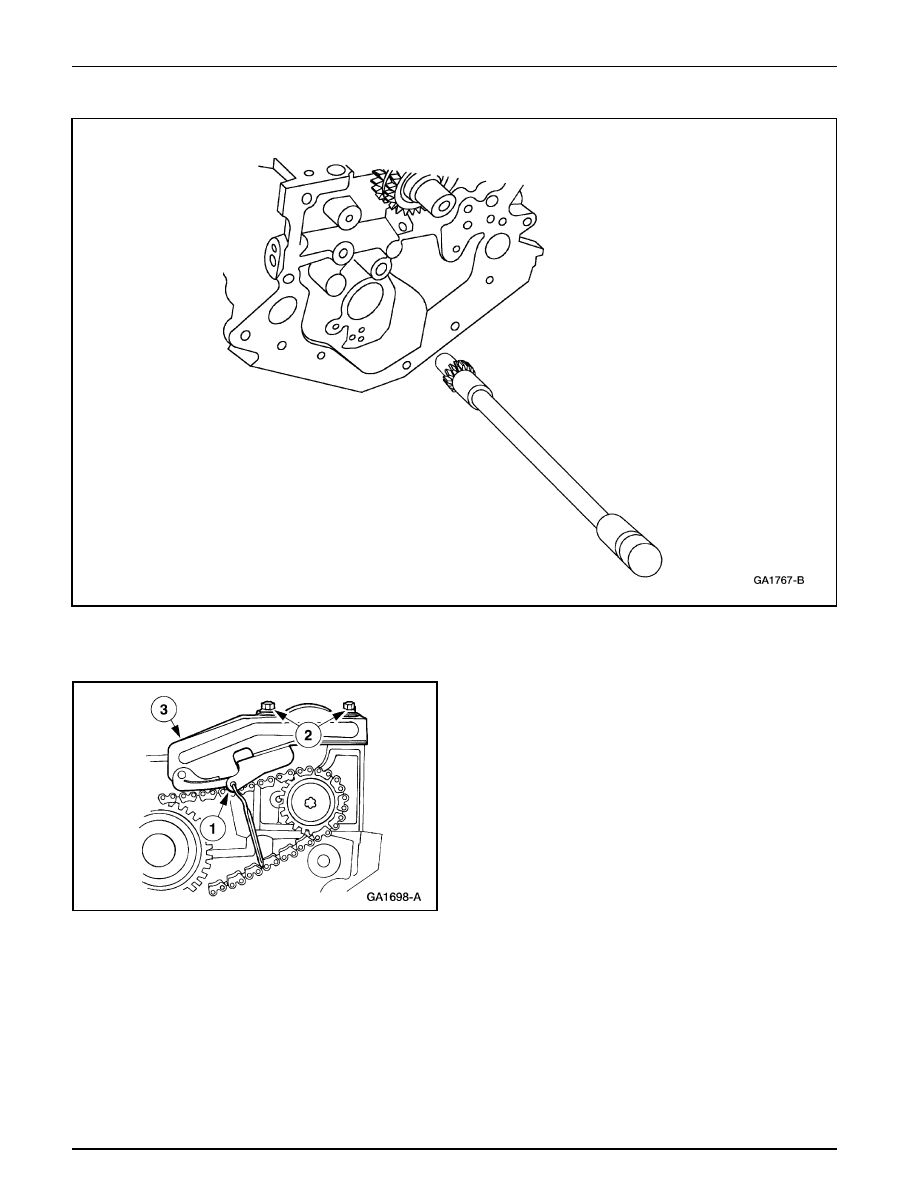

73. Retire el eje intermedio.

74. En los vehículos 4 x 4, retire el tensor del eje de balance.

Instale un pin en el tensor del eje de balance.

Retire los pernos.

Retire el tensor del eje de balance.
