Ford Explorer / Mercury Mountaineer. Manual - parte 263

Motor — 4.0L SOHC

303-01B-115

303-01B-115

Pistón (Continuación)

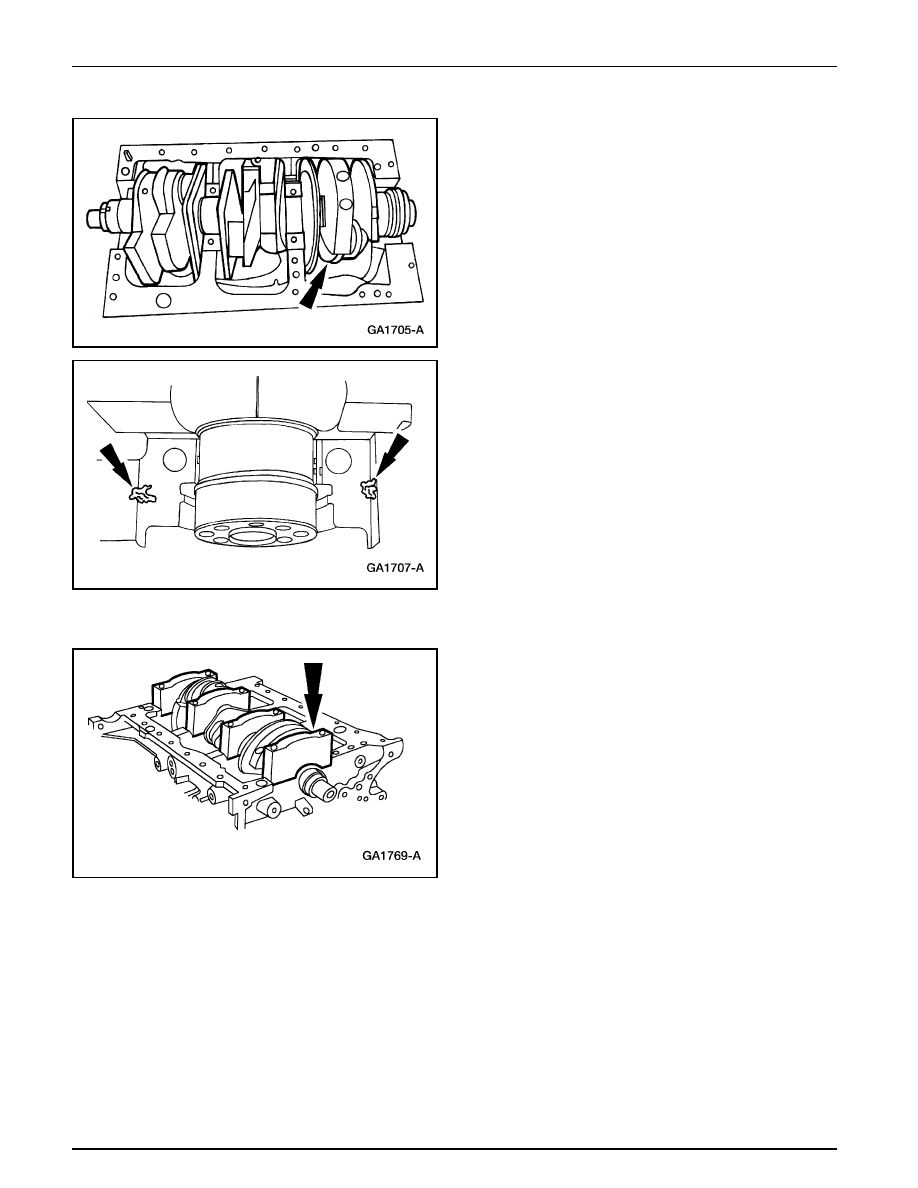

2.

Nota: Los cojinetes de bancada del cigüeñal son de calce
selectivo. Inspeccione la holgura del cojinete; refiérase a
la Sección´303-00.

Instale el cigüeñal (6303).

3.

Nota: El casquillo del cojinete trasero de bancada debe ser
instalado en un lapso no mayor a cuatro minutos después
de aplicar la silicona.

Aplique sellador al casquillo trasero de cojinete de bancada
en la línea divisoria del bloque de cilindros.

•

Use Sellador de Silicona F6AZ-19562-A o su
equivalente que cumpla con la especificación Ford
WSE-M4G323-A6.

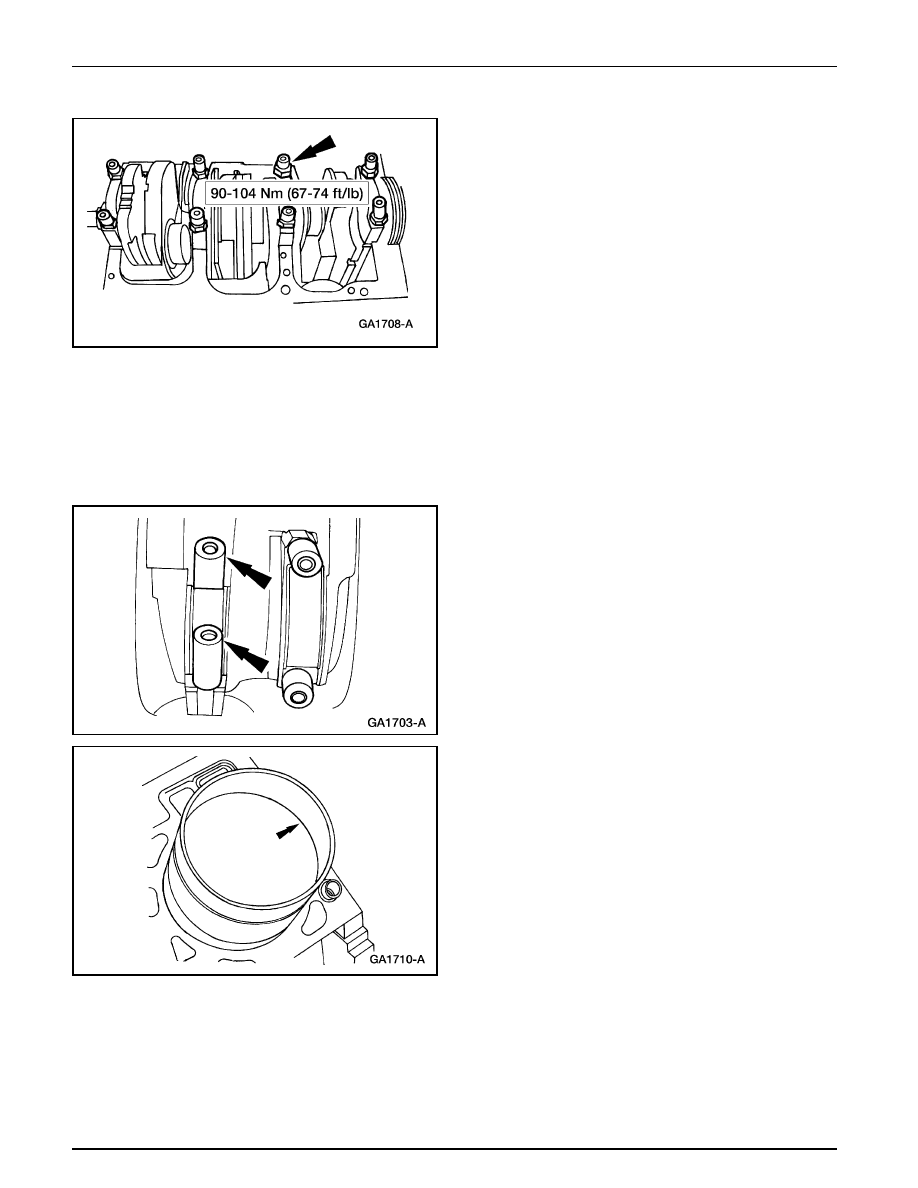

4.

Instale los cojinetes de bancada dentro de los casquillos.

5.

Instale los casquillos.

Motor — 4.0L SOHC

303-01B-116

303-01B-116

Pistón (Continuación)

6.

Apriete los pernos.

7.

Al lubricar los anillos de pistón.

•

Use Aceite de Motor Super Premium SAE 5W30 XO-
5W30-QSP o su equivalente que cumpla con la
especificación Ford WSS-M2C153-G.

8.

Asegúrese que los anillos de pistón estén adecuadamente
espaciados; refiérase a la Sección 303-00.

9.

Instale pedazos de manguera de goma en los pernos de la
biela para proteger el cigüeñal.

10. Coloque el pistón con la flecha hacia el frente del bloque

de cilindros (6010).

Motor — 4.0L SOHC

303-01B-117

303-01B-117

Pistón (Continuación)

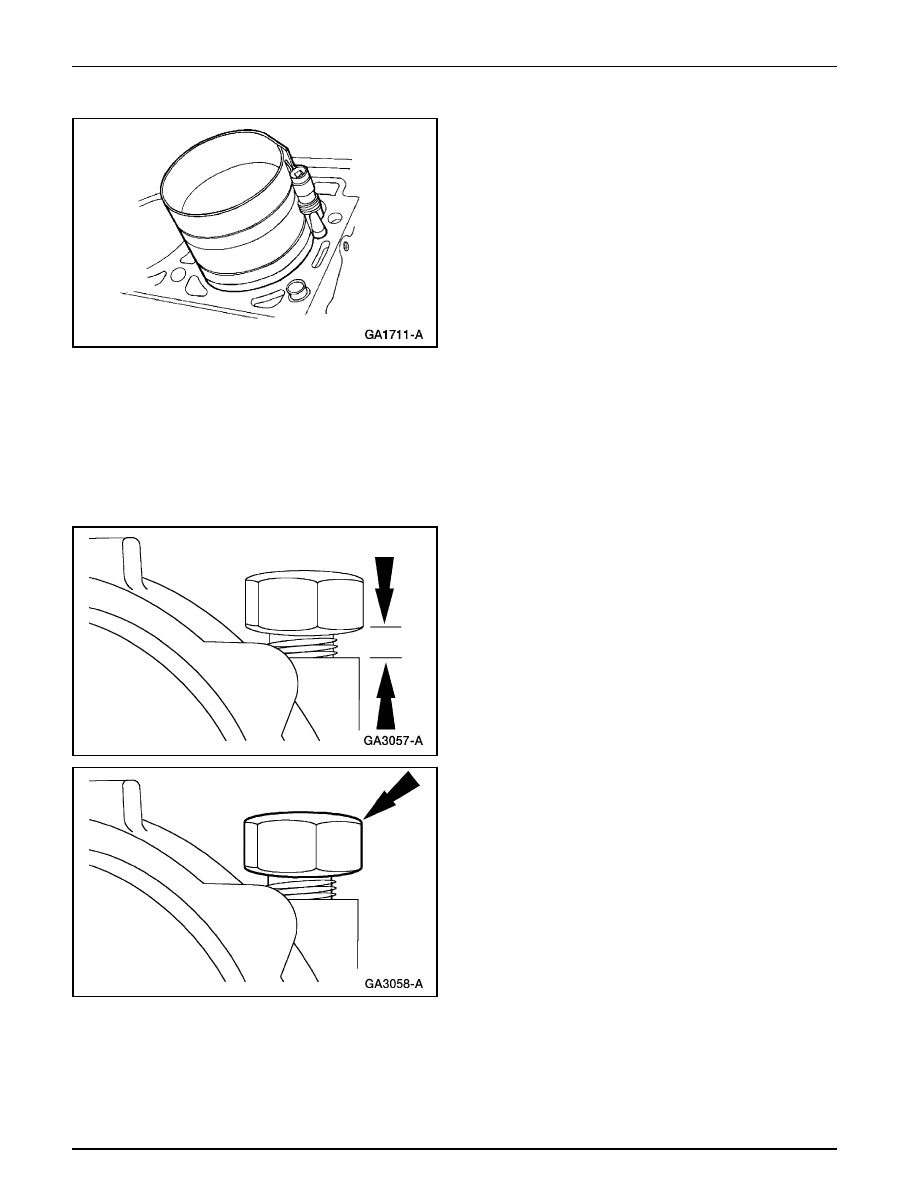

11. Use el Compresor de Anillos de Pistón para instalar el

pistón.

12. Nota: Las tuercas y pernos viejos se deben utilizar para

verificar las holguras. Se deben usar nuevas en el momento
de armar de nuevo.

Verifique la holgura de cada concha de biela; refiérase a la
Sección 303-00.

13. Gire el cigüeñal hasta que el pistón esté en el final de su

carrera.

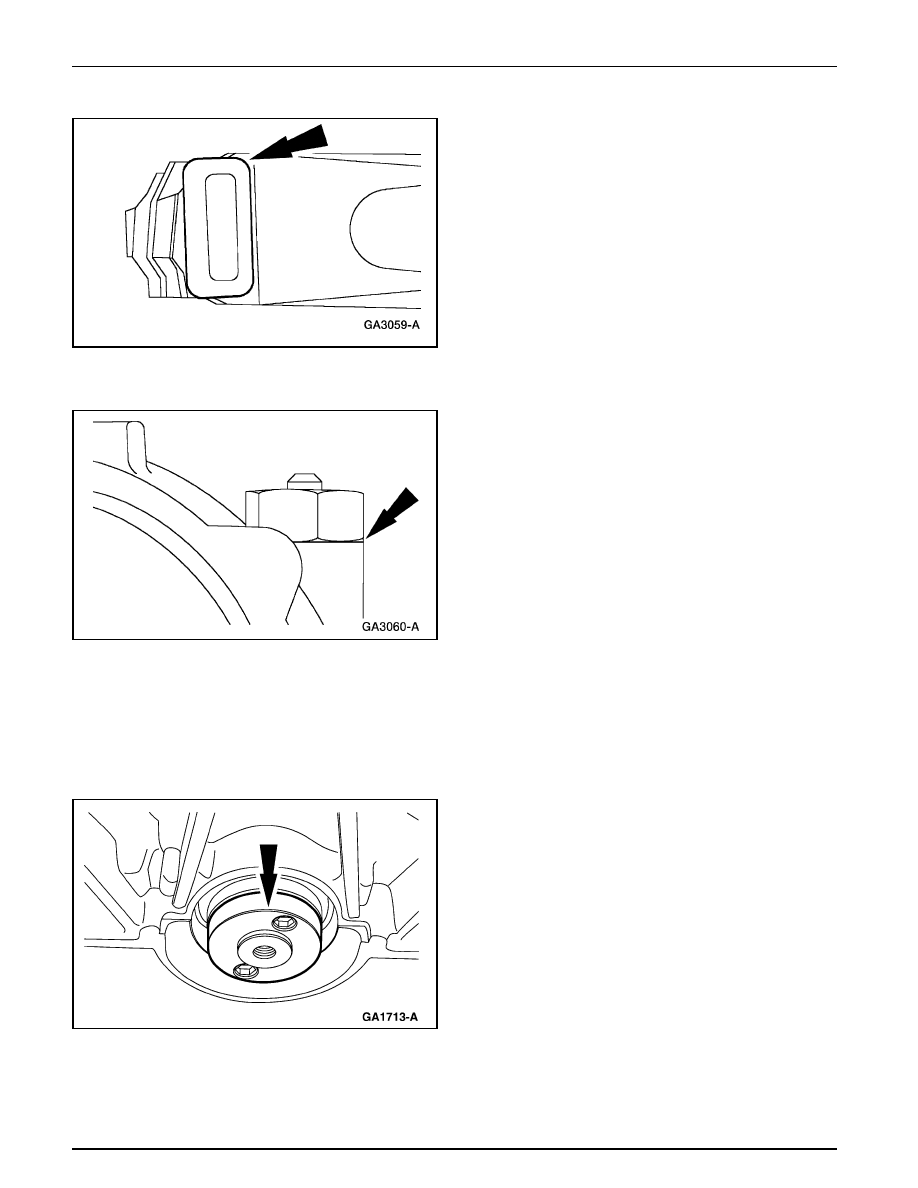

14. Nota: En los cilindros 1, 2 y 3, retire primero la tuerca de la

biela por el lado del agujero de lubricación. En los cilindros
4, 5 y 6, retire primero la tuerca opuesta.

Afloje la primera tuerca hasta que su cara esté
aproximadamente a 2 mm sobre el extremo del perno.

15. Golpee ligeramente el perno en la tuerca hasta que pueda

ser retirado a mano.

16. Repita los pasos previos en el perno opuesto.

Motor — 4.0L SOHC

303-01B-118

303-01B-118

Pistón (Continuación)

17. Instale los pernos nuevos asegurándose que la cabeza del

perno está paralela a la cara lateral de la biela.

18. Instale el casquillo de biela en su posición original.

19. Nota: No se exceda de los 20 Nm cuando apriete las tuercas

de las bielas.

Instale y apriete las tuercas de las bielas hasta que estás
toquen la superficie conectora del casquillo de la biela.

20. Apriete las tuercas de las bielas en forma simultánea en

dos pasos:

•

Paso 1: 20 Nm

•

Paso 2: 90 grados.

21. Repita los cuatro pasos previos para las bielas restantes.

22. Instale la Herramienta Instaladora del Sello Trasero de

Aceite del Cigüeñal.
