Motor — 4.0L SOHC

303-01B-127

303-01B-127

Pistón (Continuación)

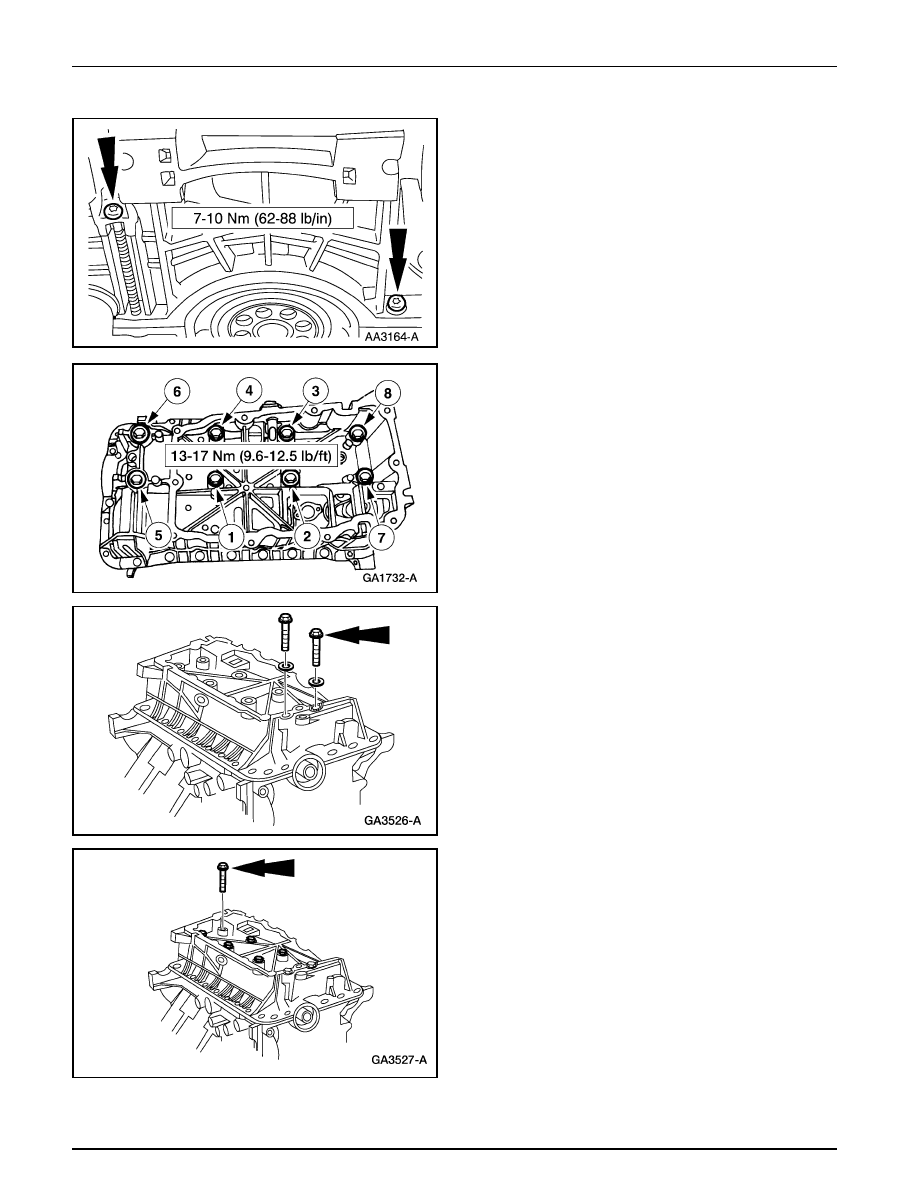

52. Instale los pernos.

53. Apriete los suplementos del marco de la escalera en la

secuencia ilustrada.

54. Instale sellos nuevos en los dos pernos plateados M8 y

colóquelos en las posiciones 5 y 6.

55. Coloque los seis pernos restantes del marco de la escalera

en las posiciones 1, 2, 3, 4, 7 y 8.

Motor — 4.0L SOHC

303-01B-128

303-01B-128

Pistón (Continuación)

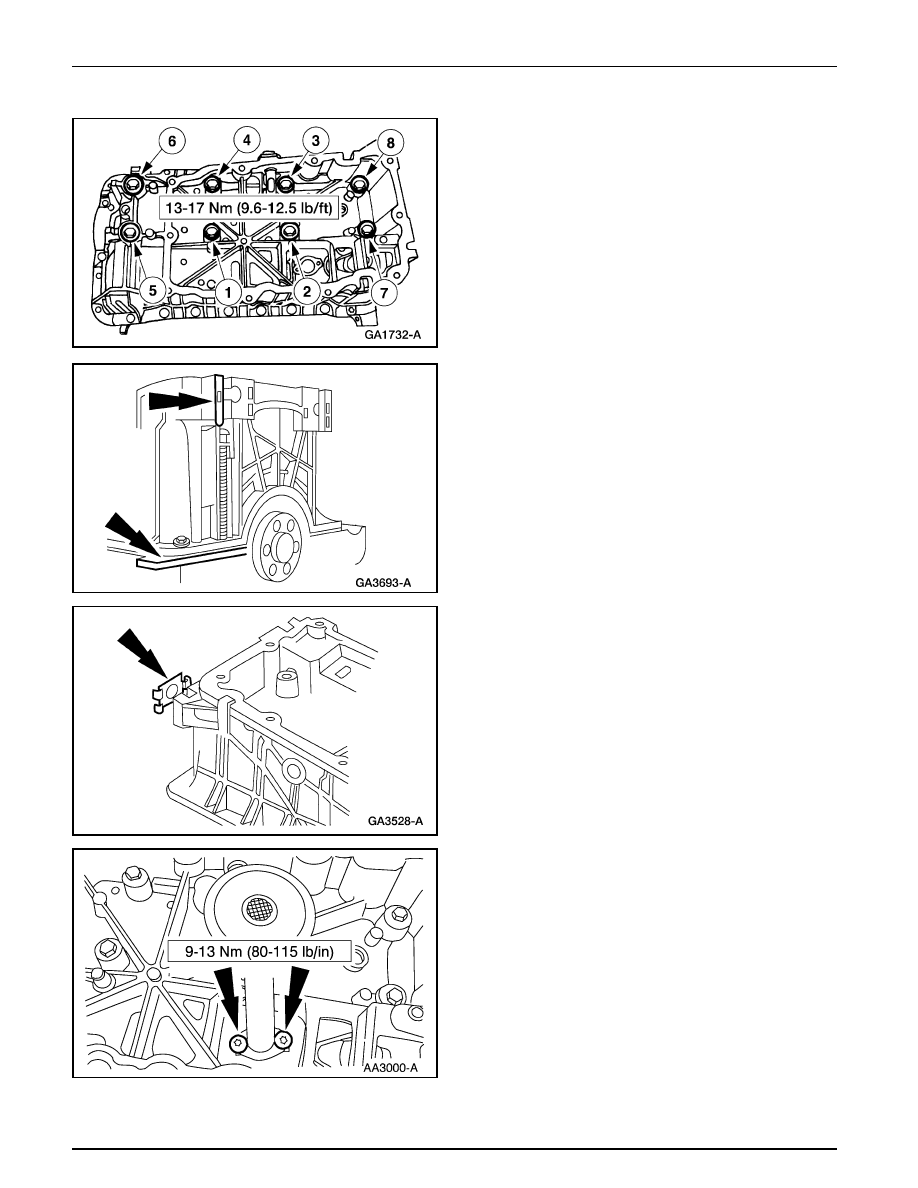

56. Instale los pernos del marco de la escalera en dos etapas.

•

Paso 1: Apriete a 13-17 Nm (10-12 Lbs./pié)

•

Paso 2: Apriete a 30-36 Nm (23-26 Lbs./pié)

57. Nota: Los conjuntos que se salgan fuera de la

especificación se deben armar de nuevo.

Mida el paso entre la cara trasera del bloque de cilindros
y la cara de la transmisión del marco de la escalera.

58. Repare todos los conjuntos que estén por debajo del nivel

especificado; instale suplementos en uno o ambos lados
del marco de la escalera.

59. Coloque la malla y tubo (6622) de la bomba de aceite e

instale los pernos.

Motor — 4.0L SOHC

303-01B-129

303-01B-129

Pistón (Continuación)

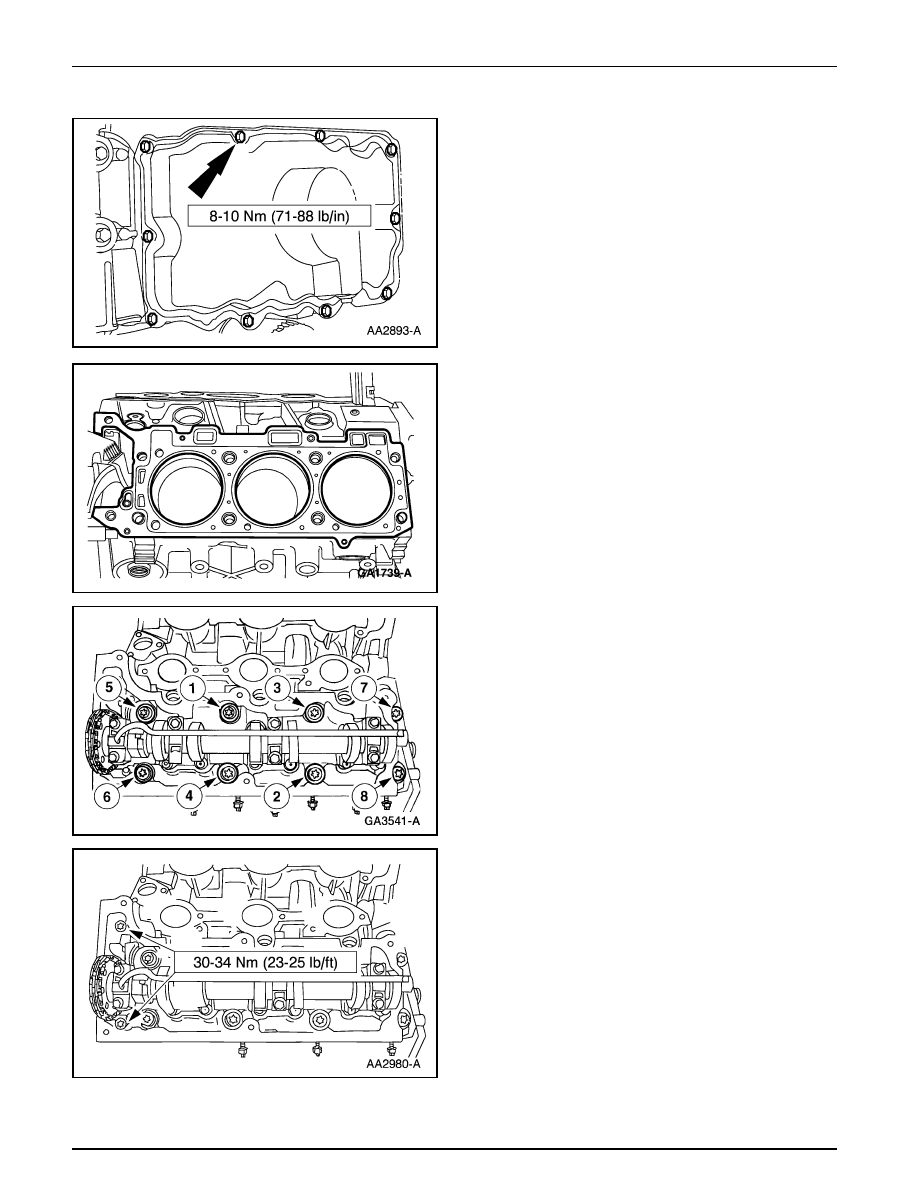

60. Coloque el cárter de aceite (6675) y la empacadura (6710)

e instale los pernos.

61. Nota: Se muestra el lado izquierdo; el derecho es similar.

Coloque la empacadura y la culata.

62. Nota: Se muestra la culata izquierda; la derecha es similar.

Instale los ocho pernos de 12 mm y apriételos a 35 Nm
(26 Lbs./pié) en la secuencia ilustrada.

63. Nota: Se muestra la culata izquierda; la derecha es similar.

Instale los dos pernos de 8 mm.

Motor — 4.0L SOHC

303-01B-130

303-01B-130

Pistón (Continuación)

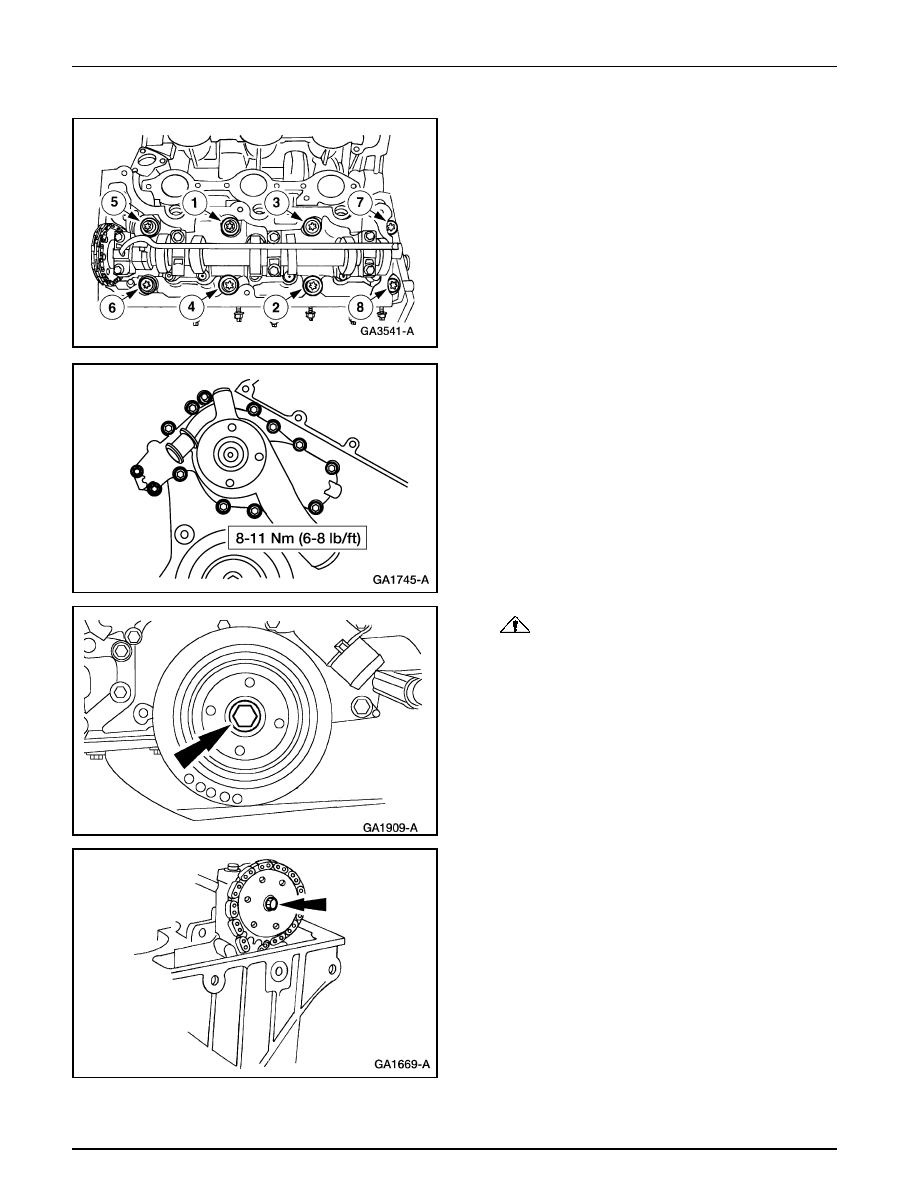

64. Nota: Se muestra la culata izquierda; la derecha es similar.

Apriete los ocho pernos de 12 mm en la secuencia
ilustrada.

1

Gírelos 90 grados.

2

Gírelos 90 grados adicionales.

65. Coloque la bomba de agua (8501) y la empacadura (8507)

del alojamiento de la bomba. Instale los pernos.

66.

PRECAUCIÓN: Se debe usar un perno nuevo

cada tiempo que este se retire.

Instale el perno del cigüeñal y los pernos en dos pasos.

•

Paso 1: Apriételos a 40-50 Nm.

•

Paso 2: Gírelos 80-90 grados.

67. Nota:   El piñón del árbol de levas (6256) debe girar

libremente sobre el mismo. NO APRIETE el perno.

Instale el perno.
