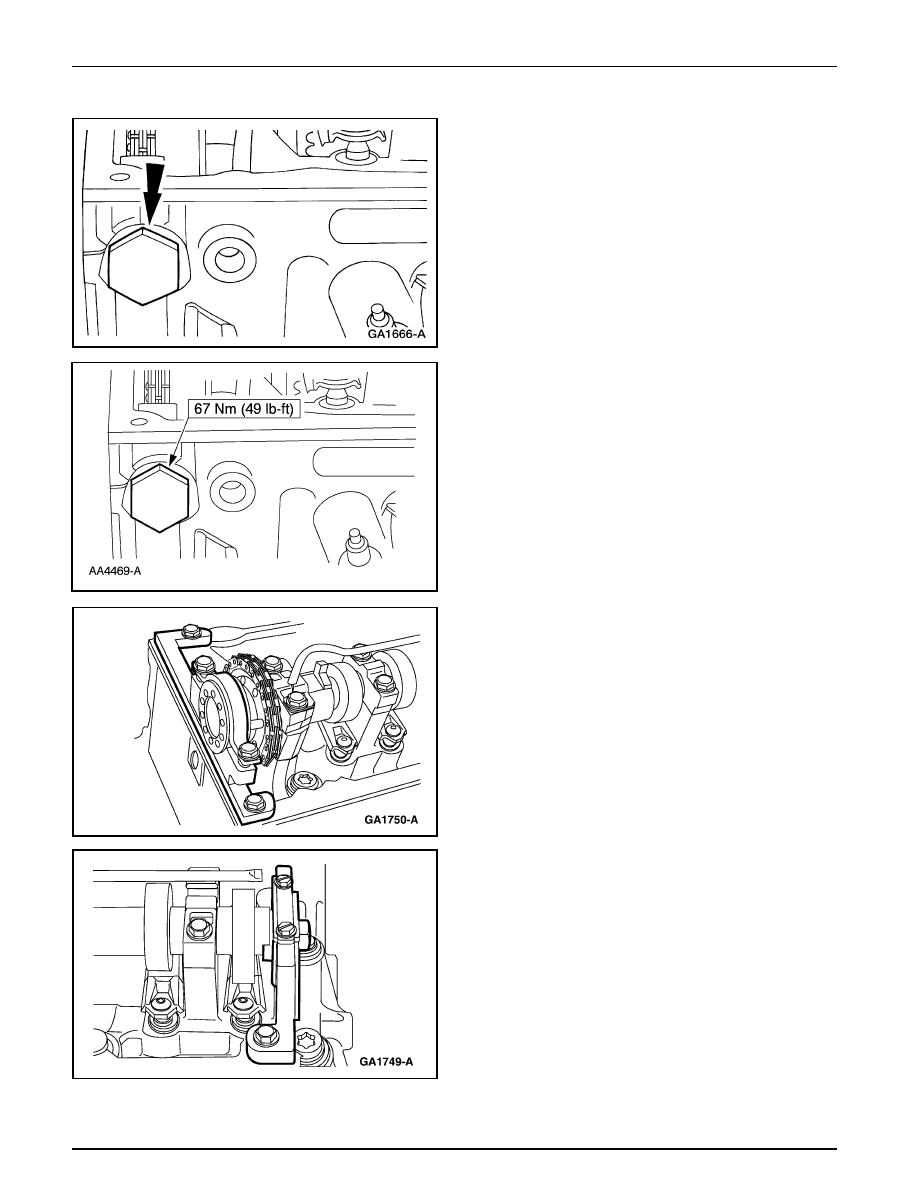

REPARACION EN EL VEHICULO  (Continuación)

4.

PRECAUCIÓN: El perno del árbol de levas del

lado derecho es un perno con rosca izquierda.

Use la Herramienta del Adaptado de Torque del Engranaje
de la leva para remover el perno del piñón del árbol de
levas.

5.

Nota: Marque la posición de los casquillos del árbol de
levas de manera que puedan ser instalados en sus
posiciones originales.

Retire los pernos en la secuencia mostrada y retire los
casquillos del árbol de levas.

6.

Retire el árbol de levas (6250).

Instalación

1.

Instale el árbol de levas.

Motor — 4.0L SOHC

303-01B-32

303-01B-32

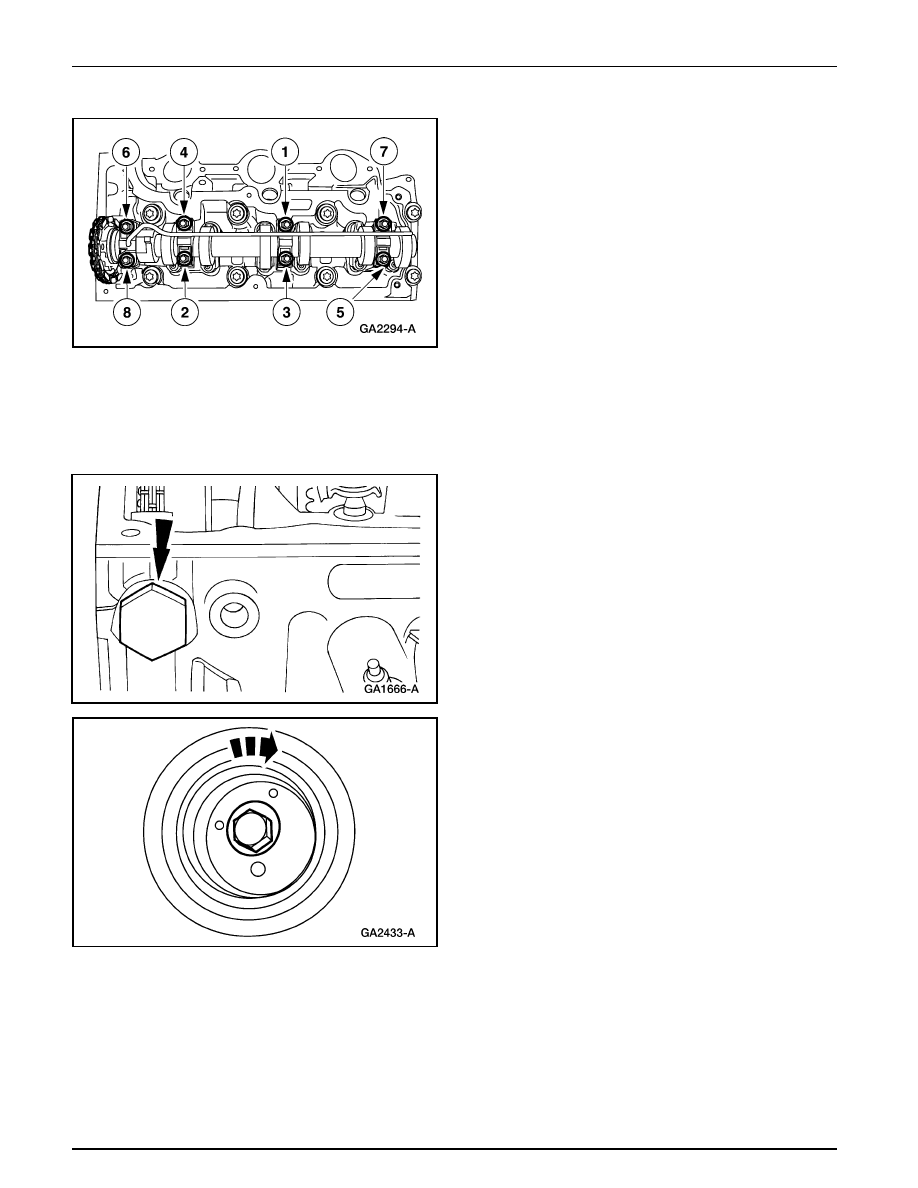

REPARACION EN EL VEHICULO  (Continuación)

2.

Nota: Los casquillos del árbol de levas se deben instalar
en sus posiciones originales.

Nota: Después de instalar los pernos, verifique si el árbol
de levas gira libremente.

Coloque en posición los casquillos del árbol de levas y los
pernos a apriételos en dos pasos en la secuencia mostrada:

1

Paso 1: 6 Nm (53.5 Lbs./Pul.)

2

Paso 2: 15-17 Nm (11-12.5 Lbs./Pul.)

3.

Nota: El piñón (6256) del árbol de levas debe girar
libremente en el mismo.

Instale el perno del árbol de levas; NO APRIETE el perno.

4.

Instale la Herramienta Tensora de la Cadena de
Sincronización

•

Logre acceso al tensor de la cadena a través del zócalo
de la rueda.

5.

Gire una vez el árbol de levas (6303).

Motor — 4.0L SOHC

303-01B-33

303-01B-33

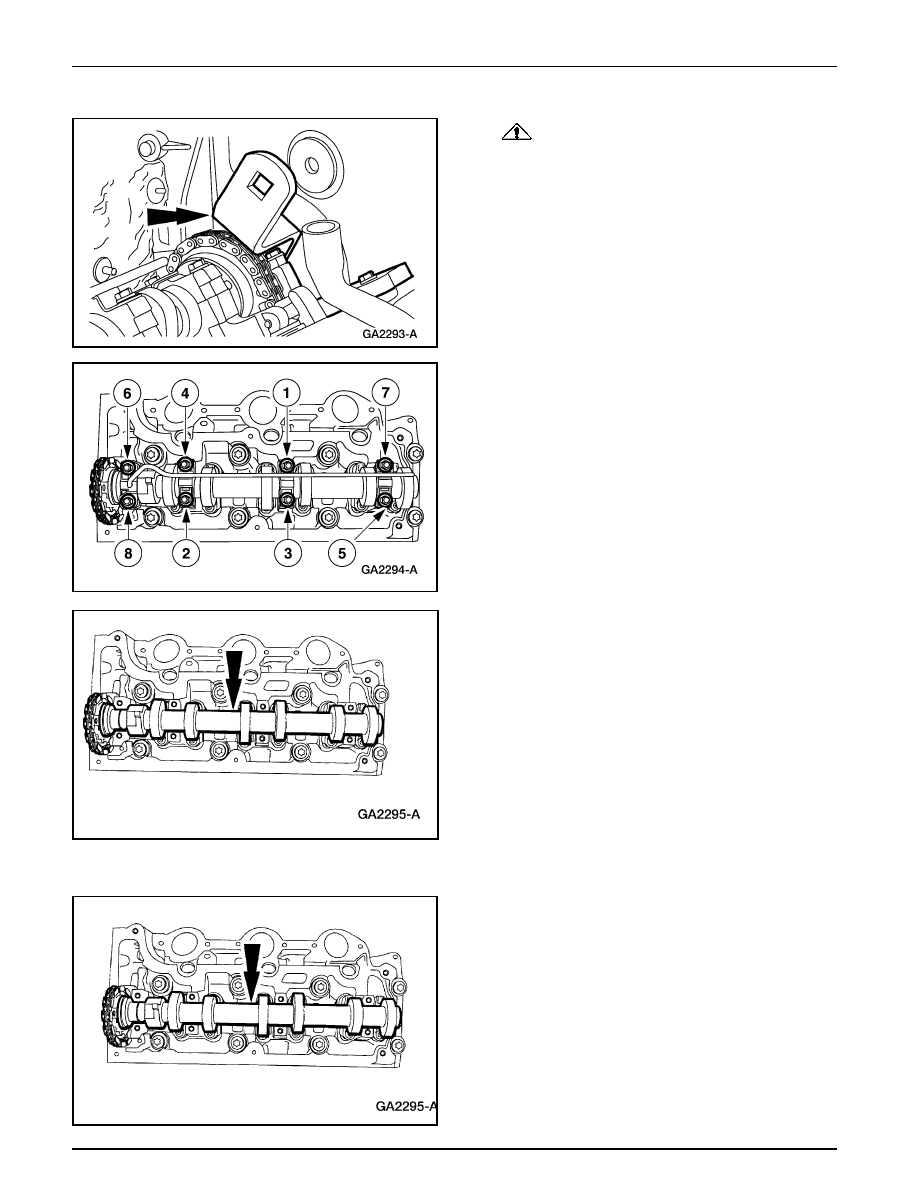

REPARACION EN EL VEHICULO  (Continuación)

6.

Nota: La Herramienta de Sujeción del Cigüeñal debe ser
instalada y colocada al ras de la parte trasera del damper.

Gire el cigüeñal y coloque el cilindro número uno en punto
muerto superior (TDC) e instale la herramienta de
Sujeción del Cigüeñal.

7.

Nota: Las ranuras de sincronización del árbol de levas están
fuera del centro y por debajo de la línea central de los
árboles de leva.

Coloque en posición las ranuras de sujeción del árbol de
levas para calzar correctamente la Herramienta de
Sujeción del Árbol de Levas y coloque en posición y
asegure la herramienta sobre la culata (6049).

8.

Instale y asegure la Herramienta de Colocación/Sujeción
del Engranaje del Árbol del Levas sobre la culata.

9.

PRECAUCIÓN: El perno del árbol de levas LD tiene

rosca izquierda.

Apriete el perno.

1

Apriete los pernos sobre la Herramienta de
Colocación/Sujeción del Árbol de Levas

2

Use el Adaptador de Torque del Engranaje del Árbol
de Levas.

Motor — 4.0L SOHC

303-01B-34

303-01B-34

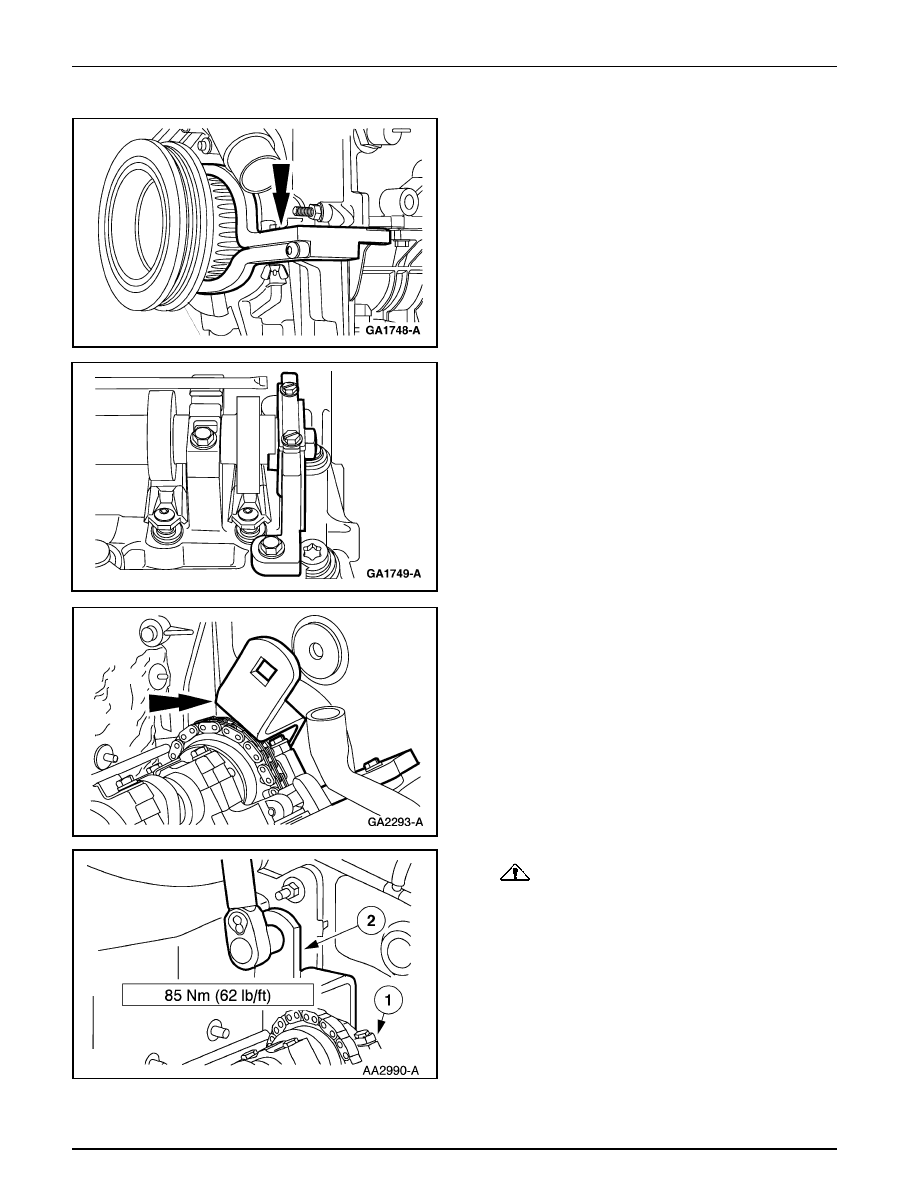

REPARACION EN EL VEHICULO  (Continuación)

10. Retire la Herramienta Tensora de la Cadena de

Sincronización.

11. Instale el tensor hidráulico LD del árbol de levas.

12. Retire la Herramienta de Colocación/Sujeción del Árbol

de Levas.

13. Retire la Herramienta de Sujeción del Árbol de Levas.
