Motor — 4.0L SOHC

303-01B-27

303-01B-27

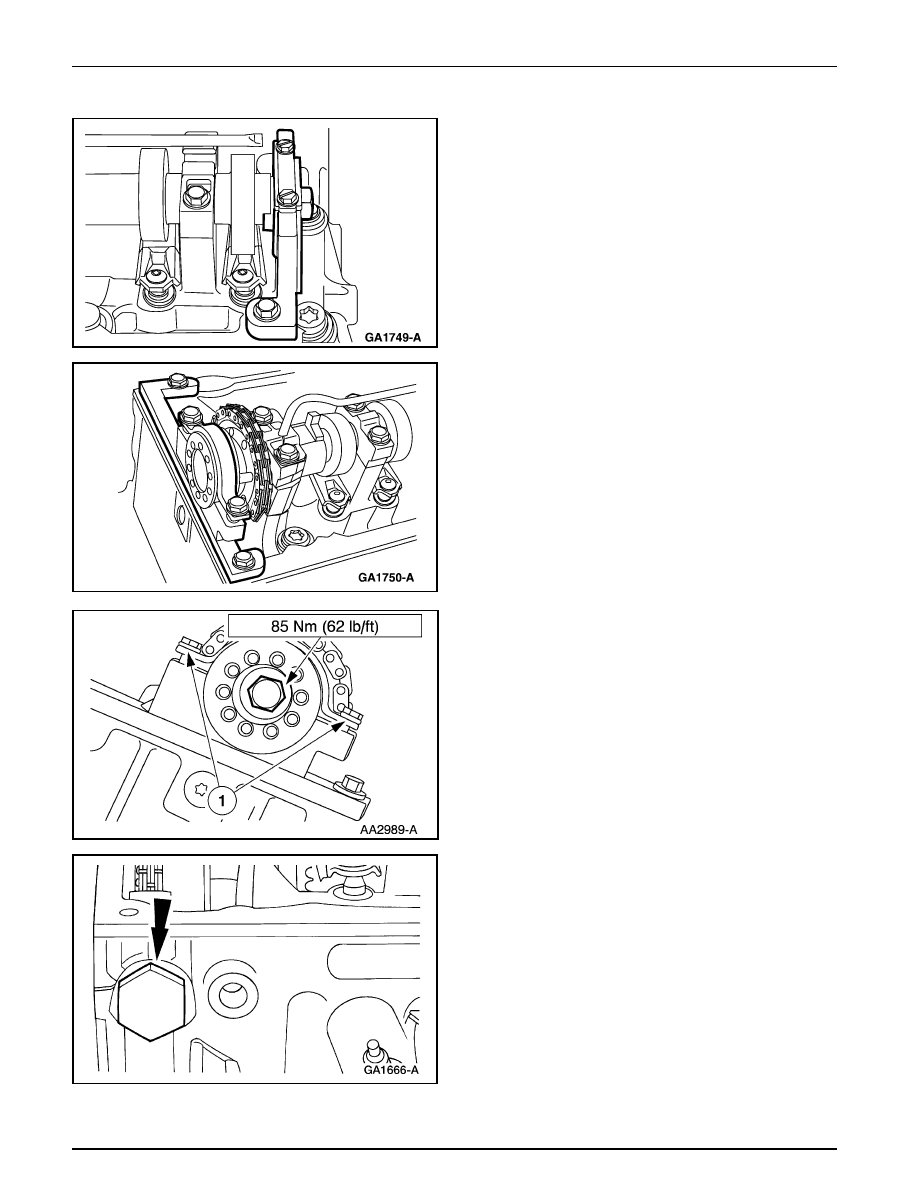

REPARACION EN EL VEHICULO  (Continuación)

7.

Nota: Las ranuras de sincronización del árbol de levas están
fuera del centro y por debajo de la línea central de los
árboles de leva.

Coloque en posición las ranuras de sujeción del árbol de
levas para calzar correctamente la Herramienta de
Sujeción del Árbol de Levas y coloque en posición y
asegure la herramienta sobre la culata (6049).

8.

Instale y asegure la Herramienta de Colocación/Sujeción
del Engranaje del Árbol del Levas sobre la culata de
cilindros.

9.

Apriete el perno.

1

Apriete los pernos sobre la Herramienta de Colocación/
Sujeción del Árbol de Levas

2

Apriete el perno.

10. Retire la Herramienta Tensora de la Cadena de

Sincronización.

Motor — 4.0L SOHC

303-01B-28

303-01B-28

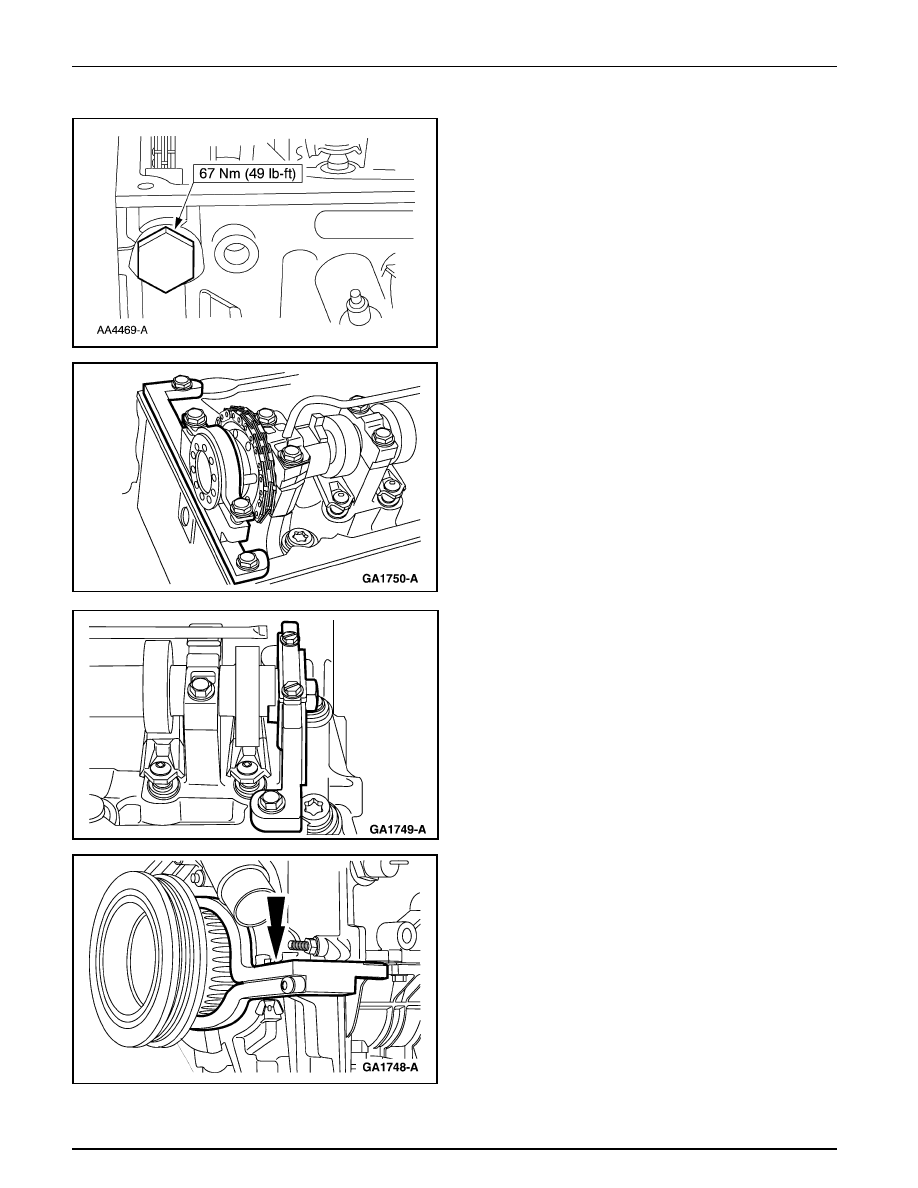

REPARACION EN EL VEHICULO  (Continuación)

11. Instale el tensor hidráulico LI del árbol de levas.

12. Retire la Herramienta de Colocación/Sujeción del Árbol

de Levas.

13. Retire la Herramienta de Sujeción del Árbol de Levas.

14. Retire la Herramienta de Sujeción del Cigüeñal.

Motor — 4.0L SOHC

303-01B-29

303-01B-29

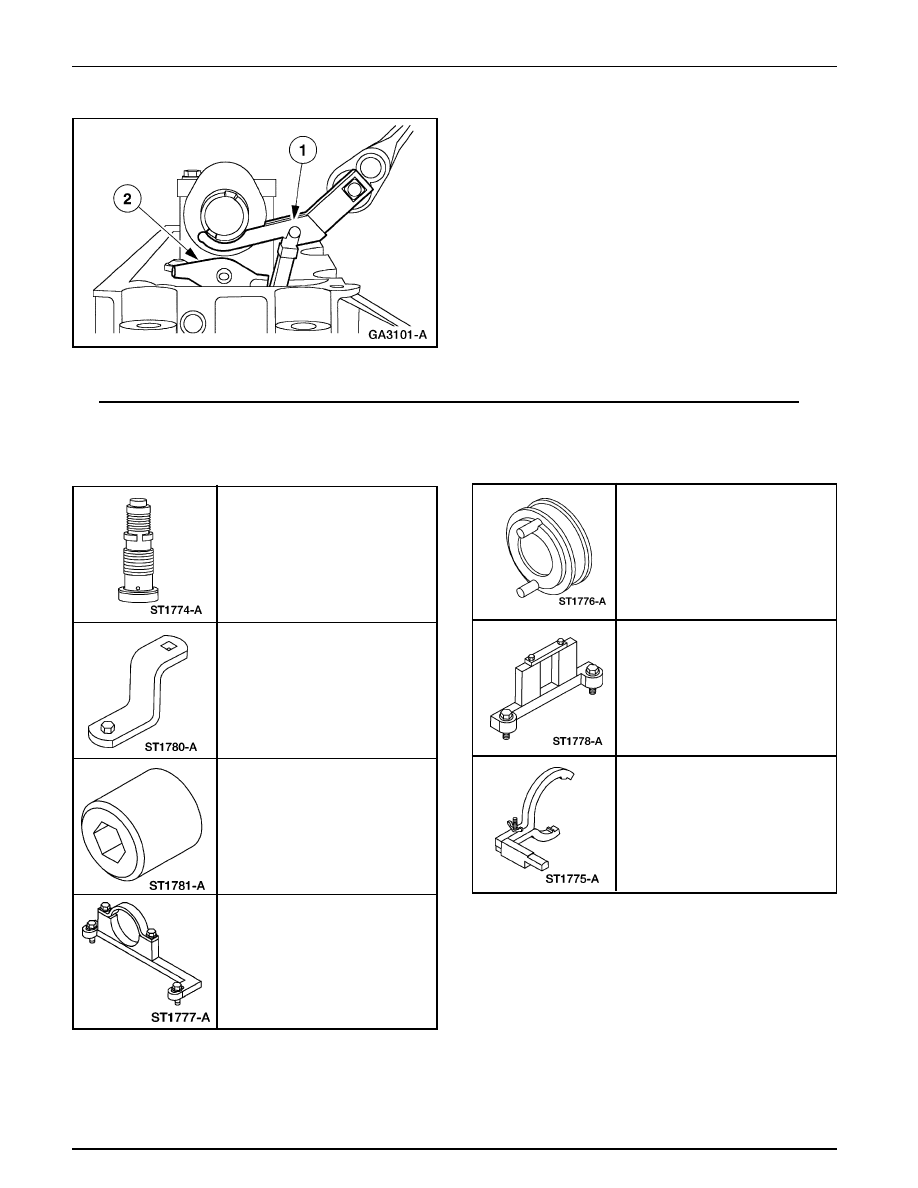

REPARACION EN EL VEHICULO  (Continuación)

15. Instale los balancines del árbol de levas en su posición

original.

1

Use el Compresor de Resorte para comprimirlo.

2

Instale los balancines del árbol de levas.

16. Instale la tapaválvulas LI; refiérase a Tapaválvulas — LI

en esta sección.

Árbol de Levas — LD

Herramienta(s) Especial(es)

Tensor de la Cadena
de Sincronización
303-571 (T97T-6K254-A)

Herramienta de Sujeción
del Engranaje Árbol de Levas
303-575 (T97T-6256-F)

Adaptador de Torque del
Engranaje de la Leva
303-5650(T97T-6256-G)

Herramienta de Colocación/
Sujeción del Engranaje del
Árbol de Levas
303-564 (T97T-6256-B)

Herramienta(s) Especial(es)

Herramienta de Colocación/
Sujeción del Engranaje
del Árbol de Levas
303-578 (T97T-6256-A)

Herramienta de Sujeción del Árbol
de Levas
303-577 (T97T-6256-C)

Herramienta de Sujeción
del Cigüeñal
303-573 (T97T-6303-A)

Motor — 4.0L SOHC

303-01B-30

303-01B-30

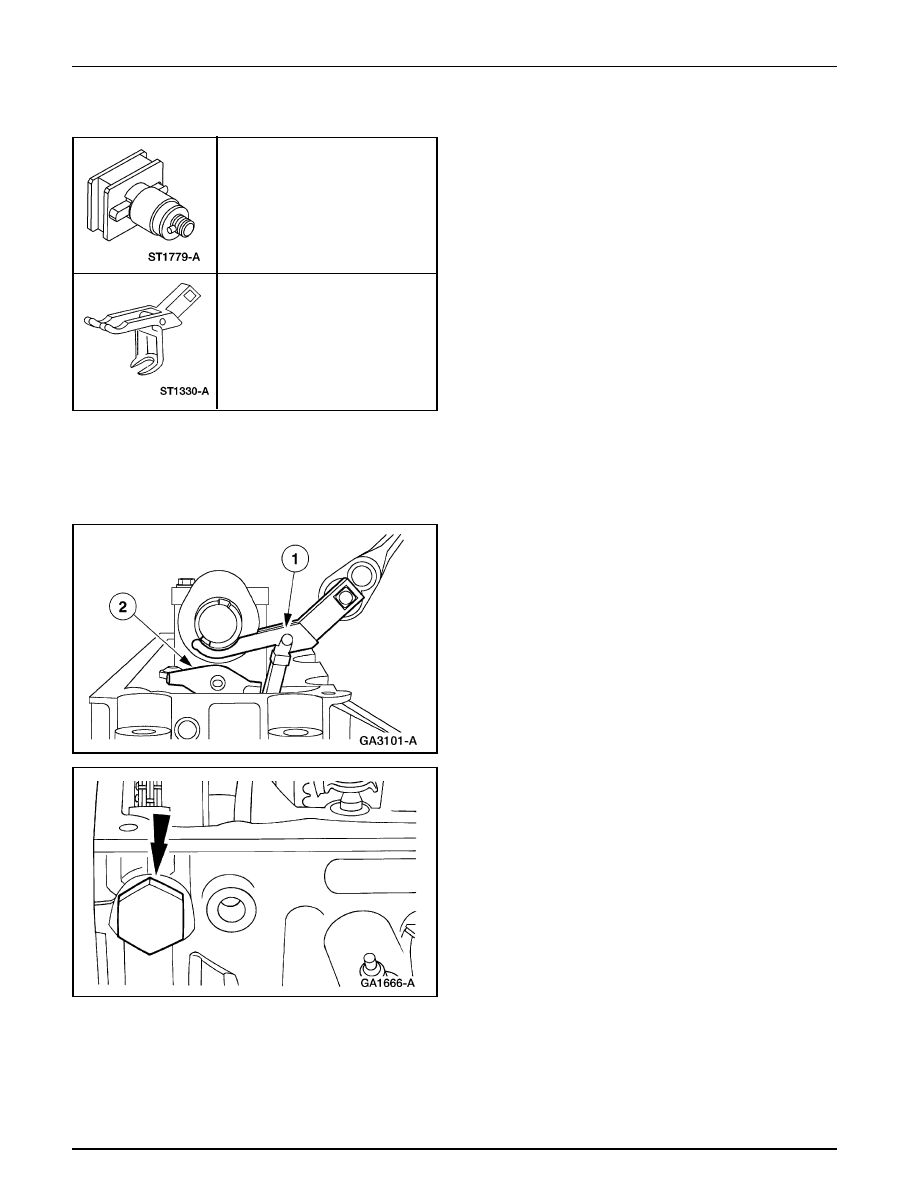

REPARACION EN EL VEHICULO  (Continuación)

Remoción

1.

Retire la tapaválvulas LD (6582); refiérase a Tapaválvulas
— LD en esta sección.

2.

Nota: Marque cada balancín del árbol de levas para
asegurarse de colocarlo en su posición original en el
armado.
Para retirar los balancines:

1

Use el Compresor del Resorte de Válvula (6513) para
comprimirlo.

2

Retire los balancines del árbol de levas.

3.

Retire el tensor hidráulico de la cadena.

•

Logre acceso al tensor de la cadena a través del zócalo
del guardafangos.

Herramienta(s) Especial(es)

Adaptador de la Herramienta de
Sujeción del Árbol de Levas
303-576 (T97T-6256-D)

Compresor del Resorte de la Válvula
303-581 (T97T-6565-A)
