Ford Explorer / Mercury Mountaineer. Manual - parte 240

Motor — 4.0L SOHC

303-01B-23

303-01B-23

REPARACION EN EL VEHICULO  (Continuación)

Instalación

1.

Nota:  Lubrique las piezas con Aceite de Motor Super
Premium SAE 5W30 XO-5W30-QSP o su equivalente
que cumpla con la especificación Ford WSS-M2C153-G.

Siga el procedimiento de remoción en orden inverso.

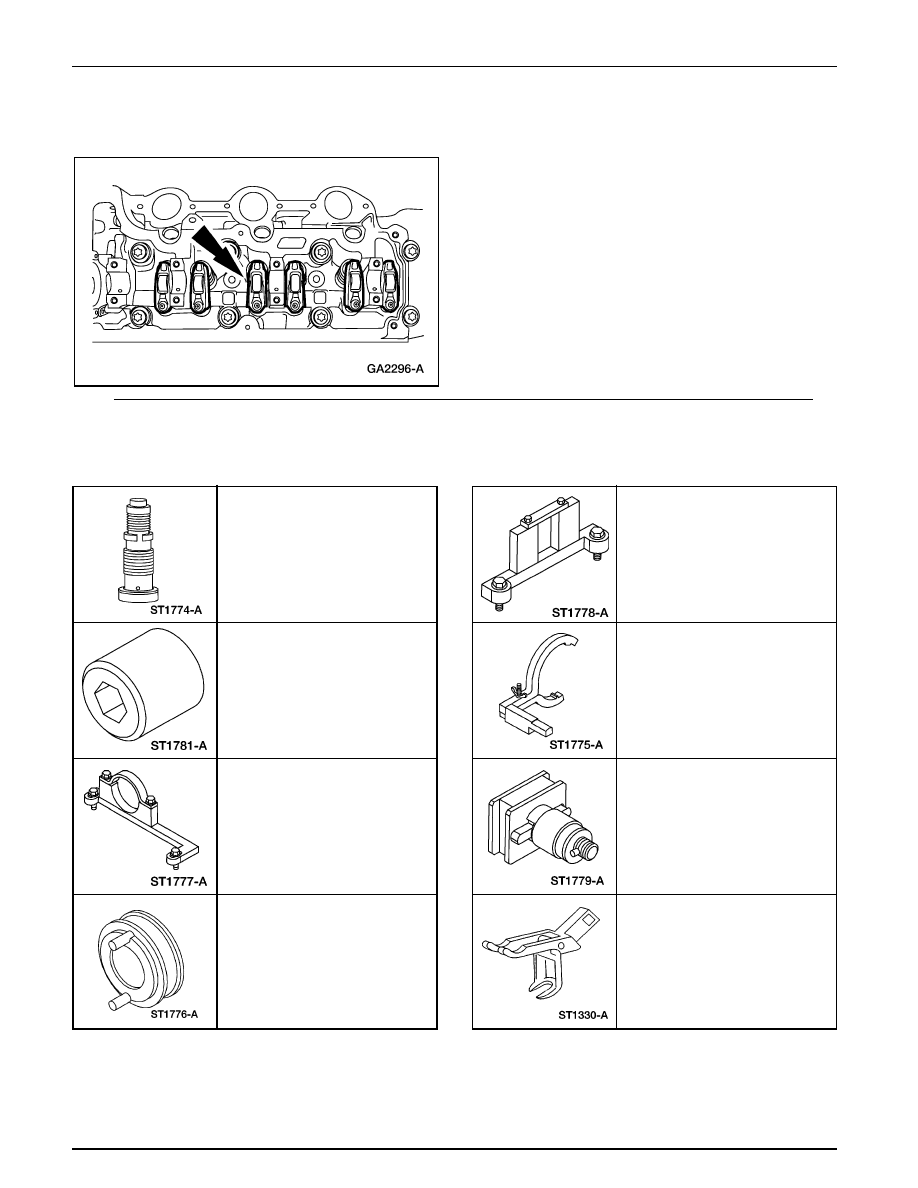

Herramienta(s) Especial(es)

Tensor de la Cadena
de Sincronización
303-571 (T97T-6K254-A)

Adaptador de Torque del
Engranaje de la Leva
303-565  (T97T-6256-G)

Herramienta de Colocación
/ Sujeción del Árbol de Levas
303-564 (T97T-6256-B)

Árbol de Levas — LI

Adaptador de la Herramienta
de Colocación/ Sujeción
del Árbol de Levas
303-578 (T97T-6256-A)

Herramienta(s) Especial(es)

Herramienta de Sujeción
del Árbol de Levas
303-577 (T97T-6256-C)

Herramienta de
Sujeción del Cigüeñal
303-573 (T97T-6303-A)

Adaptador de la Herramienta
de sujeción del Árbol de Levas
303-576 (T97T-6256-D)

Compresor del Resorte
de Válvula
303-581 (T97T-6565-A)

Motor — 4.0L SOHC

303-01B-24

303-01B-24

REPARACION EN EL VEHICULO  (Continuación)

Remoción

1.

Retire la tapaválvulas (6582) LI; refiérase a Tapaválvulas
— LI en esta sección.

2.

Nota: Marque cada balancín del árbol de levas para
asegurarse de colocarlo en su posición original durante
el armado.

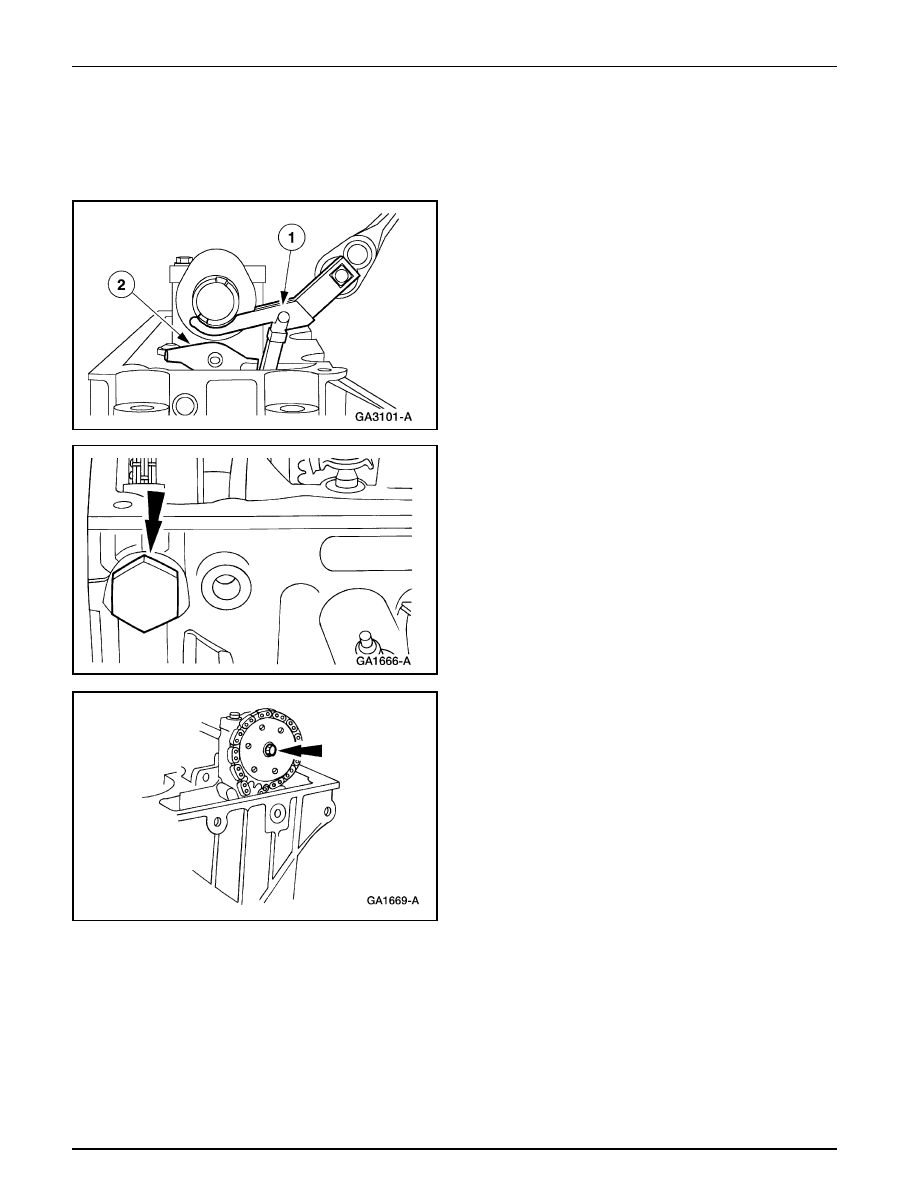

Para retirar los balancines.

1

Use el Compresor de Resorte de Válvula para
comprimirlo.

2

Retire los balancines.

3.

Retire el tensor hidráulico LI del árbol de levas.

4.

Retire el perno.

Motor — 4.0L SOHC

303-01B-25

303-01B-25

REPARACION EN EL VEHICULO  (Continuación)

5.

Nota: Marque la posición de los casquillos del árbol de
levas para poder instalarlos en su posición original.

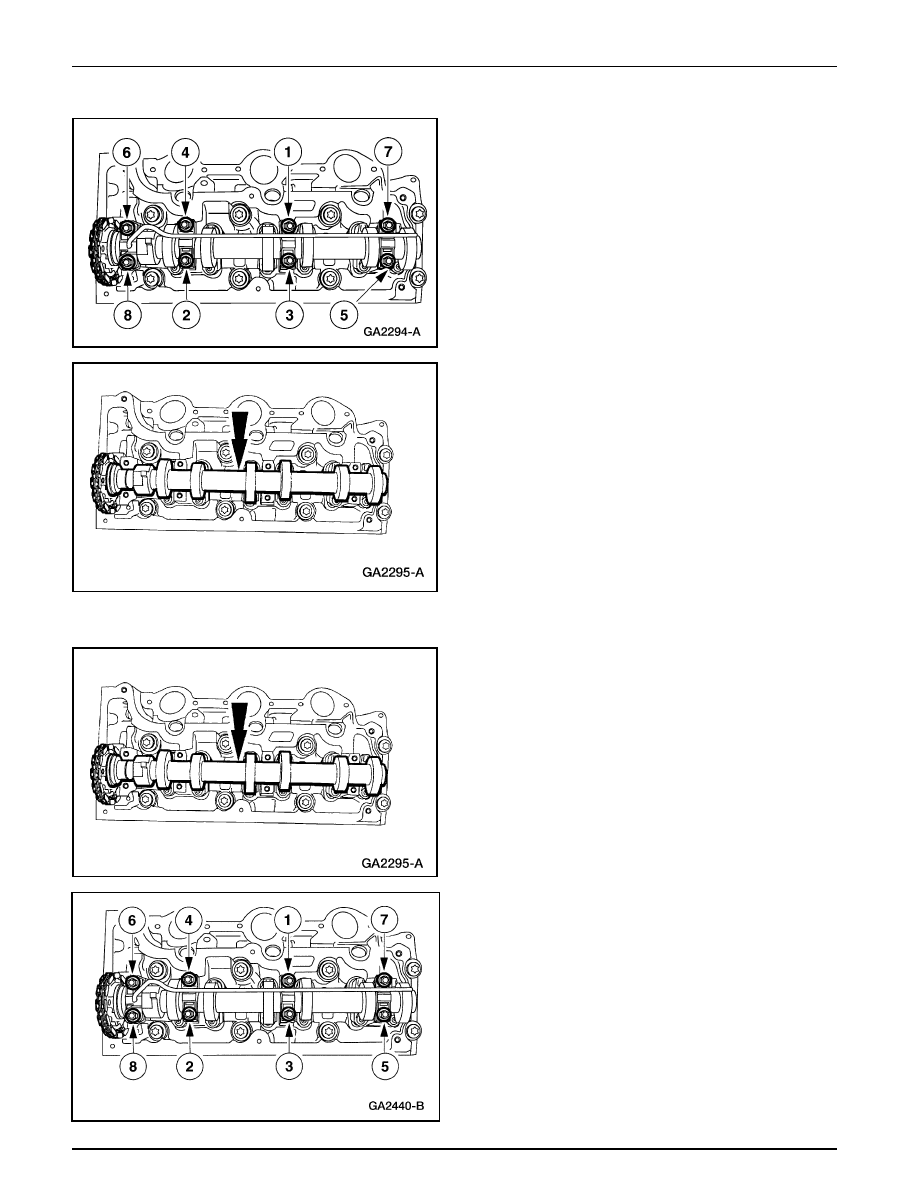

Retire los pernos en secuencia y retire los casquillos del
árbol de levas.

6.

Retire el árbol de levas (6250).

Instalación

1.

Nota: Lubrique las piezas con Aceite de Motor Super
Premium SAE 5W30 XO-5W30-QSP o su equivalente
que cumpla con la especificación Ford WSS-M2C153-G.

Instale el árbol de levas.

2.

Nota: Los casquillos del árbol de levas deben ser
instalados en su posición original.

Nota: Después de instalar los pernos, verifique si el árbol
de levas gira libremente.

Coloque en posición los casquillos del árbol de levas y
los pernos a apriételos en secuencia en dos pasos.

•

Paso 1: 6 Nm (53.5 Lbs./Pul.)

•

Paso 2: 15-17 Nm (11-12.5 Lbs./pie)

Motor — 4.0L SOHC

303-01B-26

303-01B-26

REPARACION EN EL VEHICULO  (Continuación)

3.

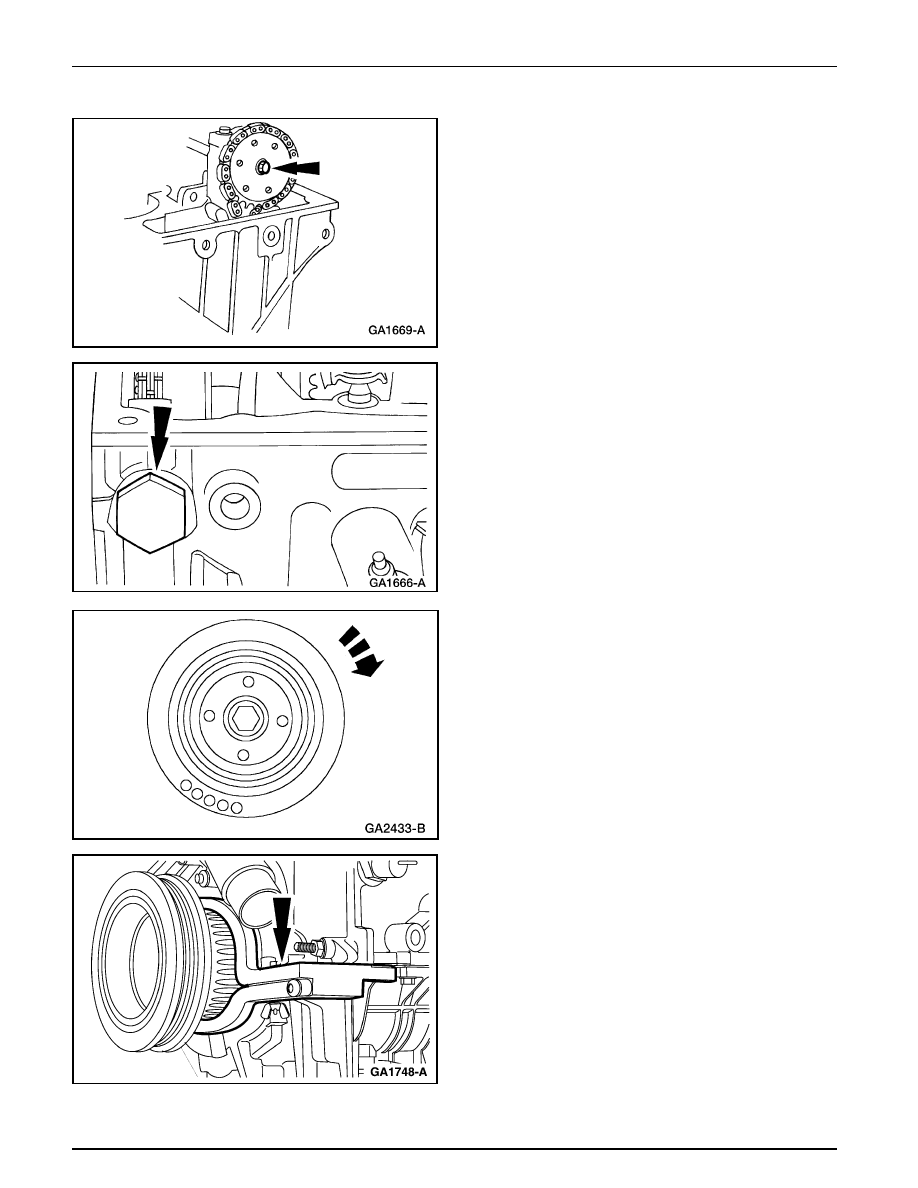

Nota:  El piñón del árbol de levas (6256) debe girar
libremente en el mismo.
Instale el perno; NO LO APRIETE.

4.

Instale la Herramienta Tensora de la Cadena de
Sincronización.

5.

Gire el cigüeñal (6303) una vez.

6.

Nota: La Herramienta de Sujeción del Cigüeñal debe ser
instalada al ras de la parte trasera del damper.

Gire el cigüeñal y coloque el cilindro número uno en punto
muerto superior (TDC) e instale la Herramienta de
Sujeción del Cigüeñal.
