Ford Explorer / Mercury Mountaineer. Manual - parte 243

Motor — 4.0L SOHC

303-01B-35

303-01B-35

REPARACION EN EL VEHICULO  (Continuación)

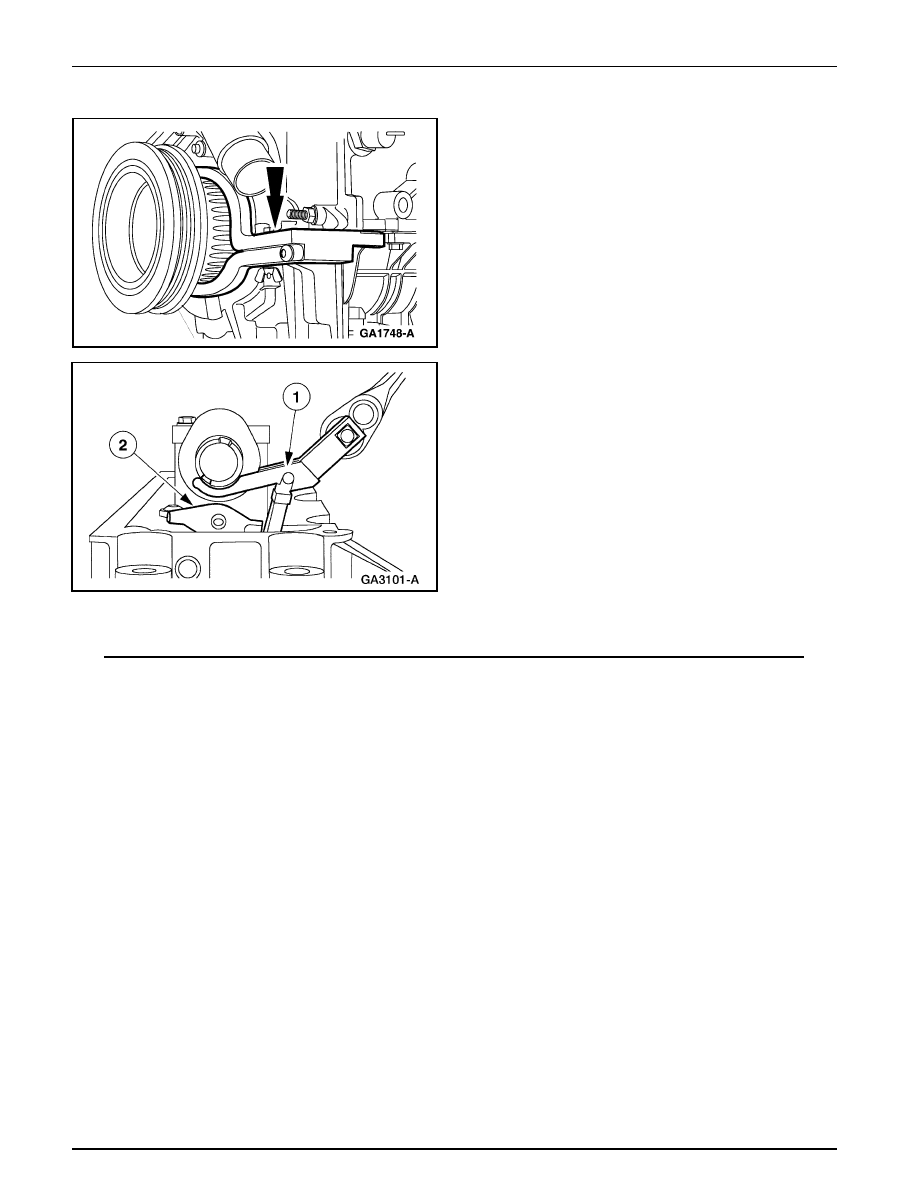

14. Retire la Herramienta de Sujeción del Cigüeñal.

15. Instale los balancines del árbol de levas en su posición

original.

1

Use el Compresor de Resorte para comprimirlo.

2

Instale los balancines del árbol de levas.

16. Instale la tapaválvulas LD; refiérase a Tapaválvulas —

LI en esta sección.

Remoción

1.

Desconecte el terminal negativo (14301) de la batería.
Para información adicional, refiérase a la Sección 414-01.

2.

Alce y soporte el vehículo. Refiérase a la Sección 100-02.

Múltiple de Escape — LI

Motor — 4.0L SOHC

303-01B-36

303-01B-36

REPARACION EN EL VEHICULO  (Continuación)

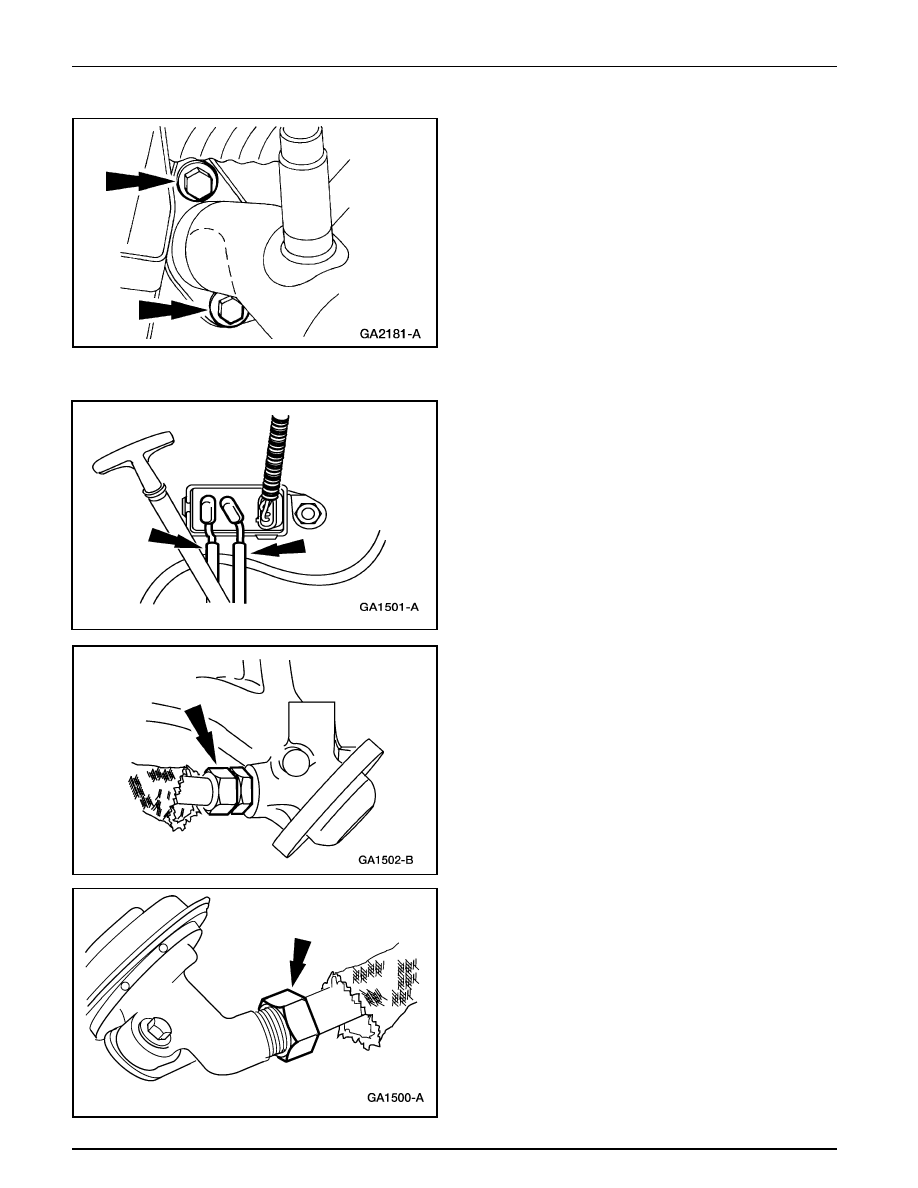

3.

Retire los dos pernos.

4.

Baje el vehículo.

5.

Desconecte las mangueras de los puertos del sistema de
retroalimentación  (DPFE) EGR de presión diferencial
EGR.

6.

Desconecte el tubo (9D477) de la válvula EGR al múltiple
de escape (9430).

7.

Desconecte el tubo de la válvula EGR al múltiple de escape
fuera de la válvula y retire la válvula EGR del tubo del
múltiple de escape.

Motor — 4.0L SOHC

303-01B-37

303-01B-37

REPARACION EN EL VEHICULO  (Continuación)

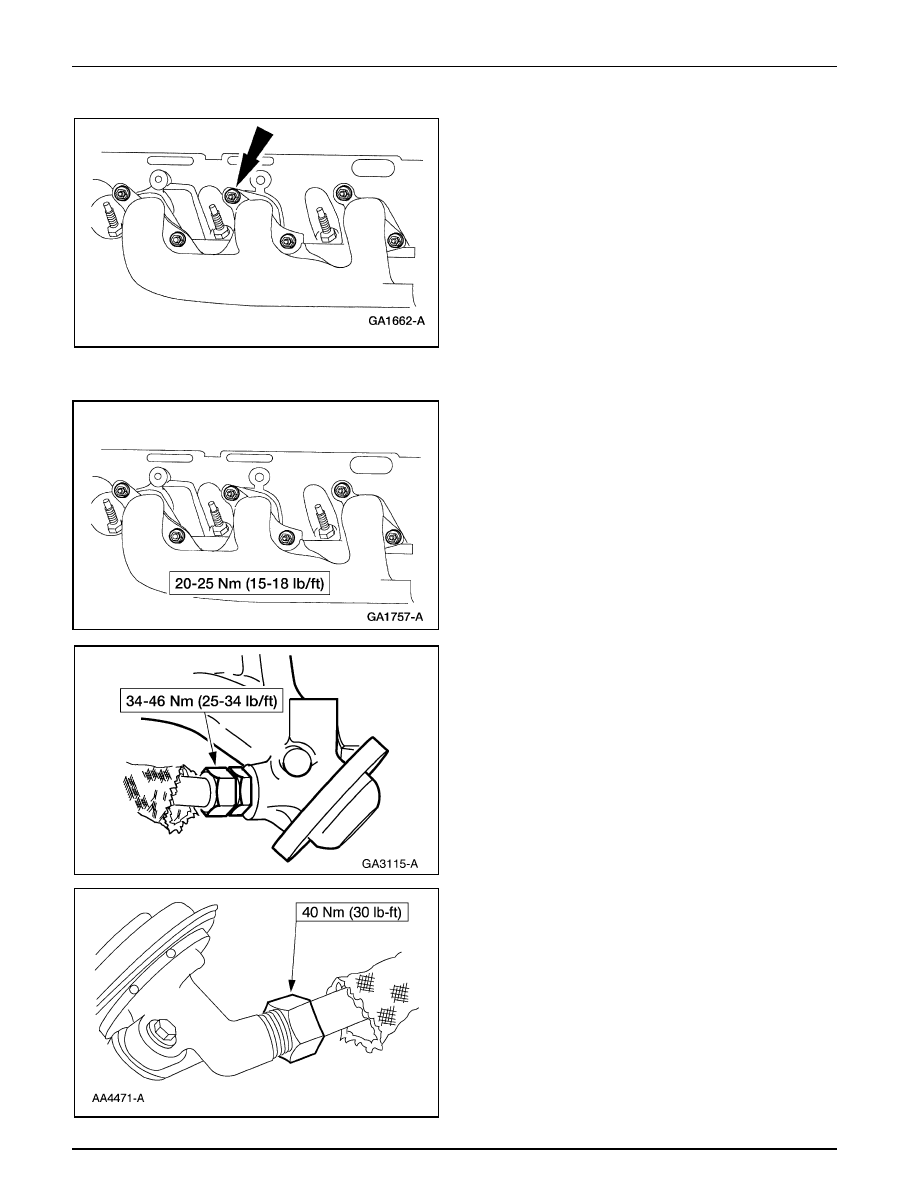

8.

Retire las tuercas el múltiple de escape y la empacadura
(9448).

Instalación

1.

Nota: Use empacaduras y tuercas nuevas del múltiple de
escape.

Coloque la empacadura del múltiple de escape LI junto
con el múltiple e instale las tuercas.

2.

Coloque e instale el tubo de la válvula EGR al múltiple
de escape en este último.

3.

Conecte la válvula EGR al múltiple de escape en la válvula
EGR.

Motor — 4.0L SOHC

303-01B-38

303-01B-38

REPARACION EN EL VEHICULO (Continuación)

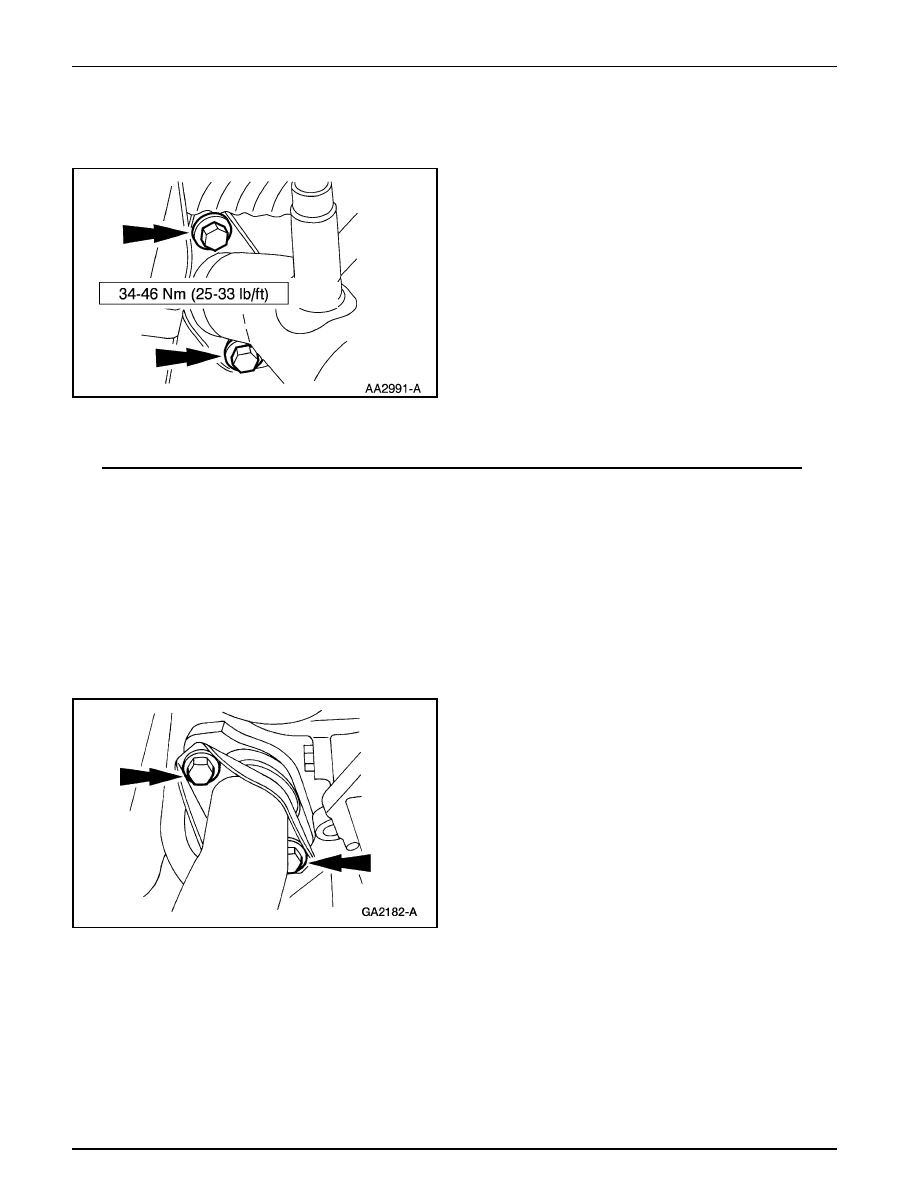

4.

Alce y soporte el vehículo. Refiérase a la Sección 100-02.

5.

Instale los pernos.

6.

Baje el vehículo.

7.

Conecte el terminal negativo de la batería.

Múltiple de Escape — LD

Remoción

1.

Desconecte el terminal negativo (14301) de la batería.
Para información adicional, refiérase a la Sección 414-
01.

2.

Alce y soporte el vehículo. Refiérase a la Sección 100-02.

3.

Retire los pernos.

4.

Baje el vehículo.
