Motor — 4.0L con Varillas Empujadoras

303-01A-55

303-01A-55

REPARACION EN EL VEHICULO (Continuación)

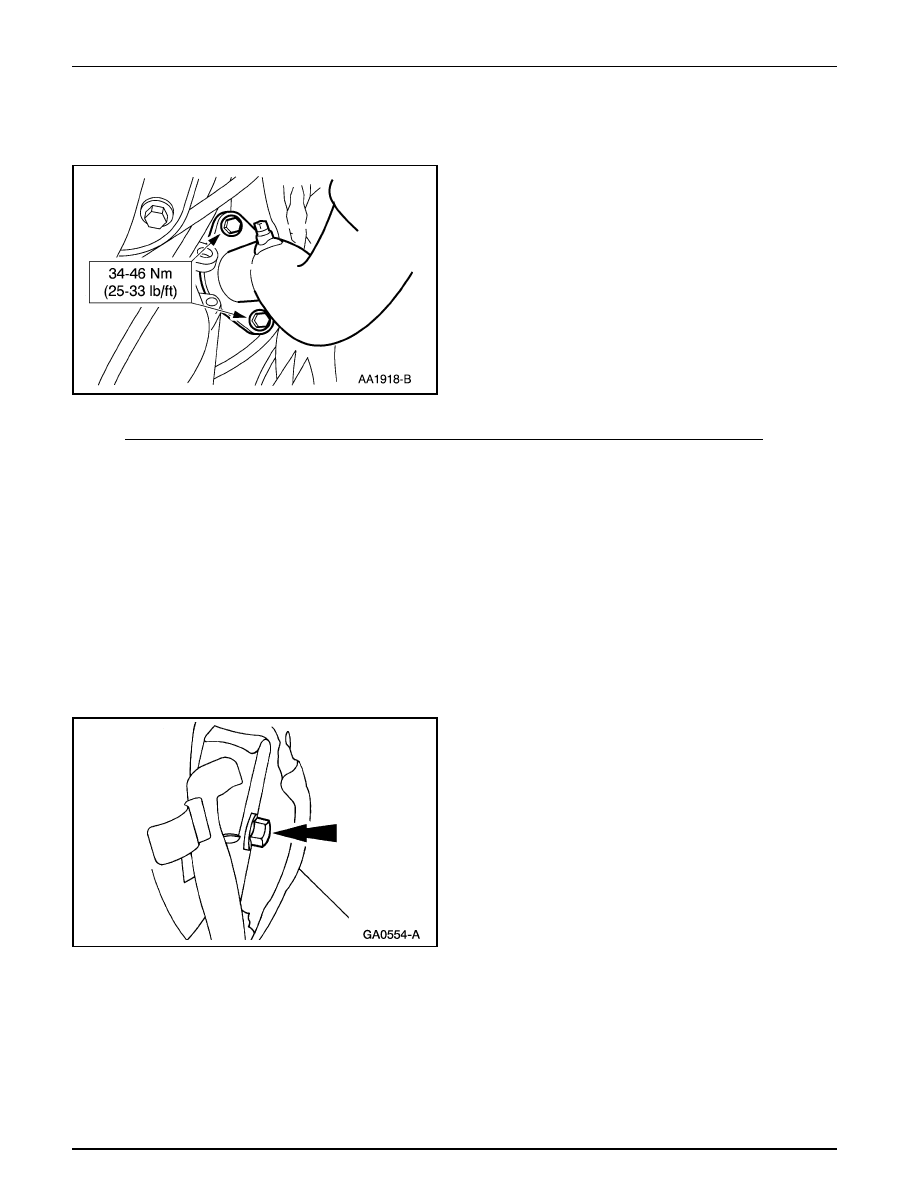

5.

Levante el vehículo en un elevador. Para información
adicional, consulte la Sección 100-02.

6.

Instale los tornillos.

7.

Baje el vehículo.

Culata de Cilindros

Remoción

1.

Descargue y recupere el sistema A/C. Para información
adicional, consulte la Sección 412-00.

2.

Desmonte el múltiple de admisión inferior (9424);
consulte a Múltiple de Admisión — Inferior, en esta
sección.

3.

Desmonte el tornillo y separe el tubo del múltiple A/C
del compresor (19703).

Motor — 4.0L con Varillas Empujadoras

303-01A-56

303-01A-56

REPARACION EN EL VEHICULO (Continuación)

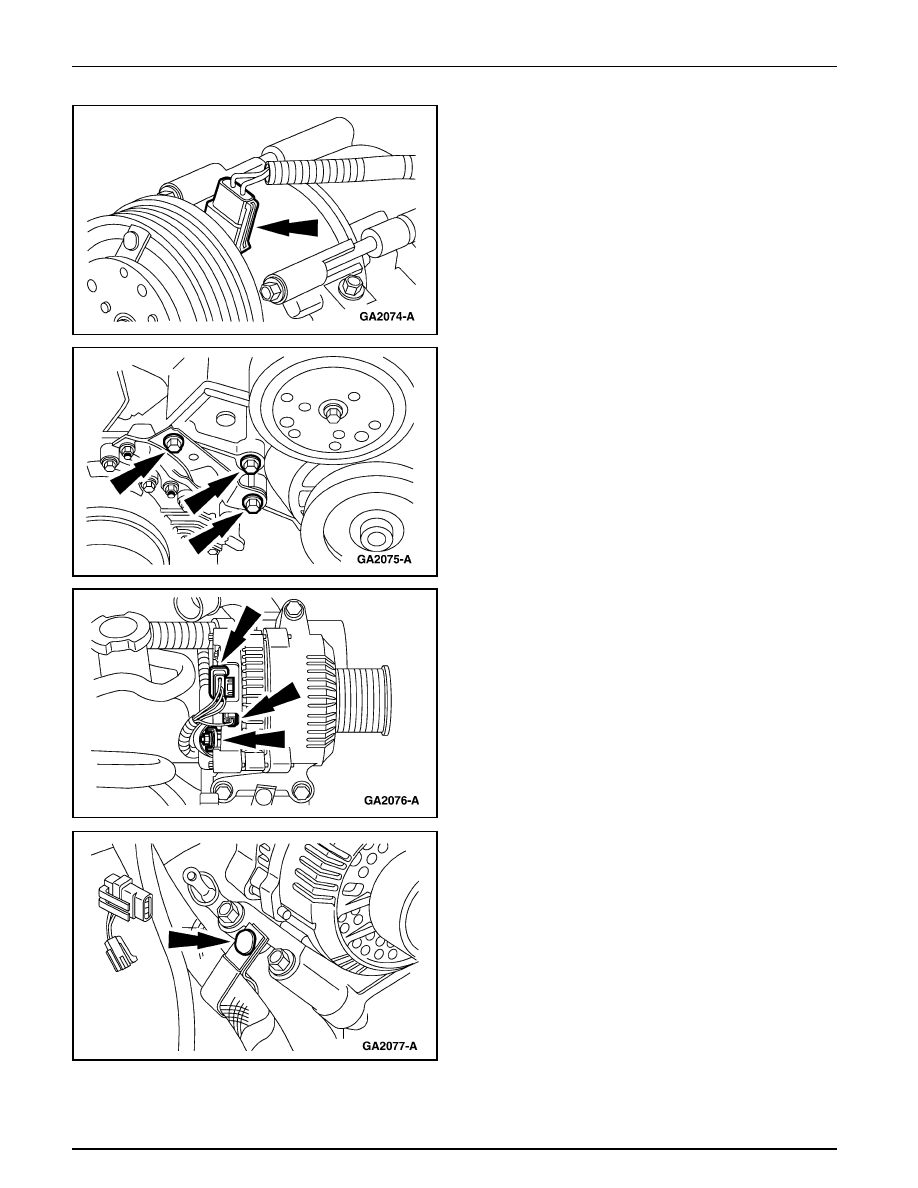

4.

Desacople el conector eléctrico del compresor A/C.

5.

Desmonte los tornillos y coloque el soporte de montaje
(2882) del compresor A/C a un lado.

6.

Desacople los conectores eléctricos.

7.

Desconecte la grapa de retención de la manguera del
calefactor y coloque dicha manguera (18472) a un lado.

Motor — 4.0L con Varillas Empujadoras

303-01A-57

303-01A-57

REPARACION EN EL VEHICULO (Continuación)

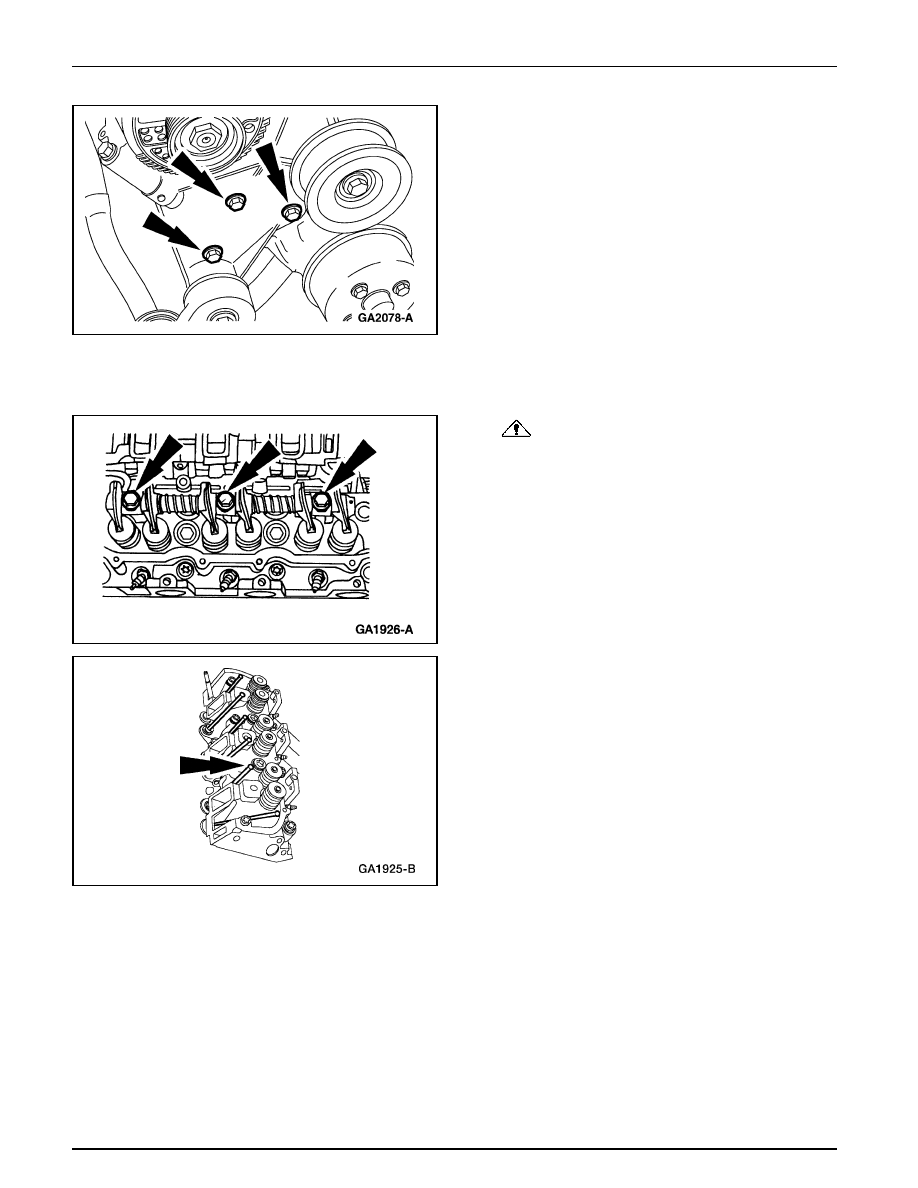

8.

Remueva los tornillos y el soporte de montaje del
generador (10153).

9.

Desmonte los múltiples de escape, izquierdo y derecho
(9430); consulte a Múltiple de Escape — LI y LD, en
esta sección.

10.

PRECAUCIÓN: Si el eje de los martillos (6563)

no es aflojado gradualmente, dicho eje puede doblarse
durante la remoción.

Remueva los tornillos y el eje de los martillos del lado
derecho.

11. Nota: Marque la posición de las piezas para que ellas

puedan ser instaladas en su posición original.

Desmonte las varillas empujadoras (6565) del lado
derecho.

Motor — 4.0L con Varillas Empujadoras

303-01A-58

303-01A-58

REPARACION EN EL VEHICULO (Continuación)

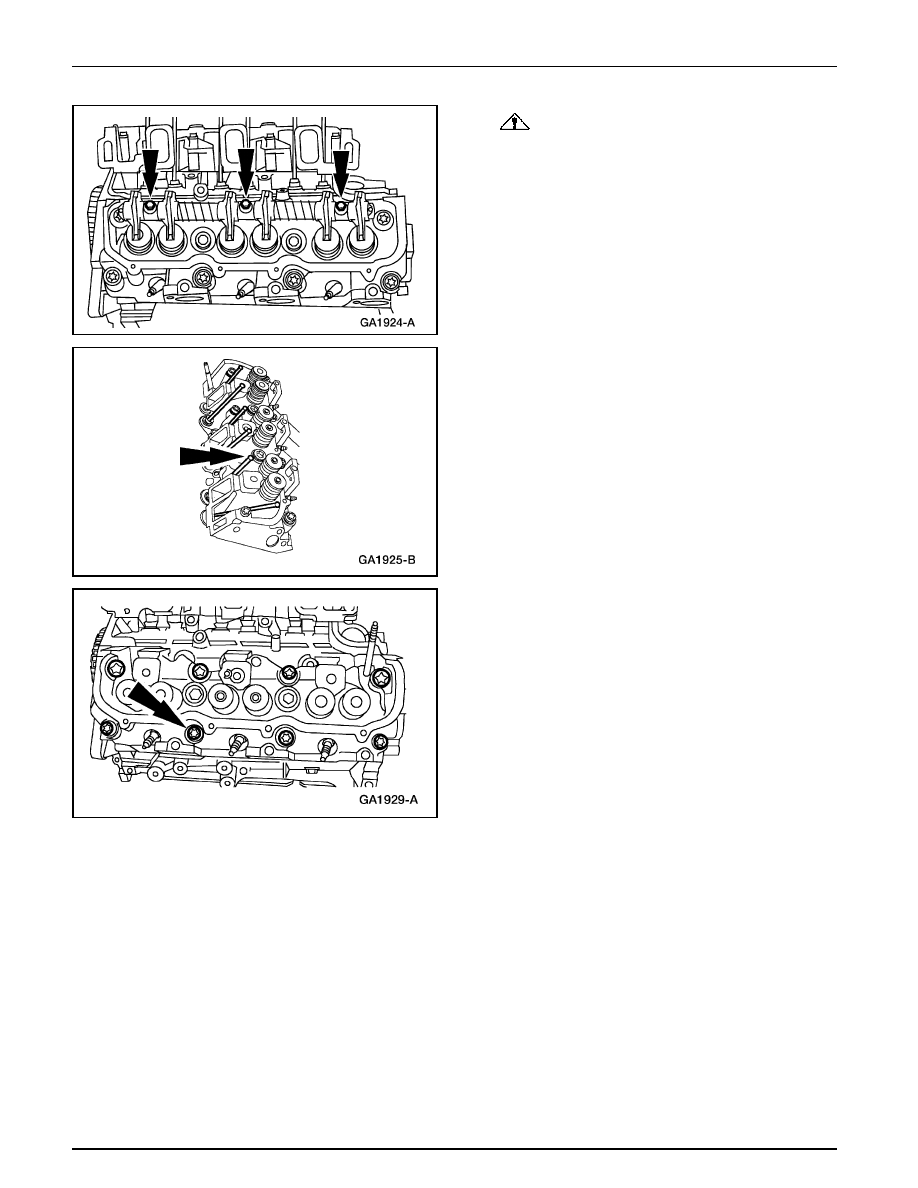

12.

PRECAUCIÓN: Si el eje de los martillos no es

aflojado gradualmente, dicho eje puede doblarse
durante la remoción.

Remueva los tornillos y el eje de los martillos del lado
izquierdo.

13. Nota: Marque la posición de las piezas para que ellas

puedan ser instaladas en su posición original.

Desmonte las varillas empujadoras del lado izquierdo.

14. Nota: Se muestra la culata de los cilindros (6049) del

lado izquierdo, la derecha es similar.

Remueva los tornillos y desmonte la culata de los cilindros
y su empacadura (6051).
