Motor — 4.0L con Varillas Empujadoras

303-01A-47

303-01A-47

REPARACION EN EL VEHICULO (Continuación)

2.

Instale la placa de empuje del árbol de levas y los tornillos.

3.

Instale el sincronizador del árbol de levas. Para
información adicional, consulte la Sección 303-14.

4.

Instale la cadena / correa de tiempo. Para información
adicional, consulte a Cadena de Tiempo, en esta sección.

5.

Instale los taquetes de las válvulas. Para información
adicional, consulte a Taquete de Válvula en esta sección.

6.

Conecte el cable de tierra de la batería.

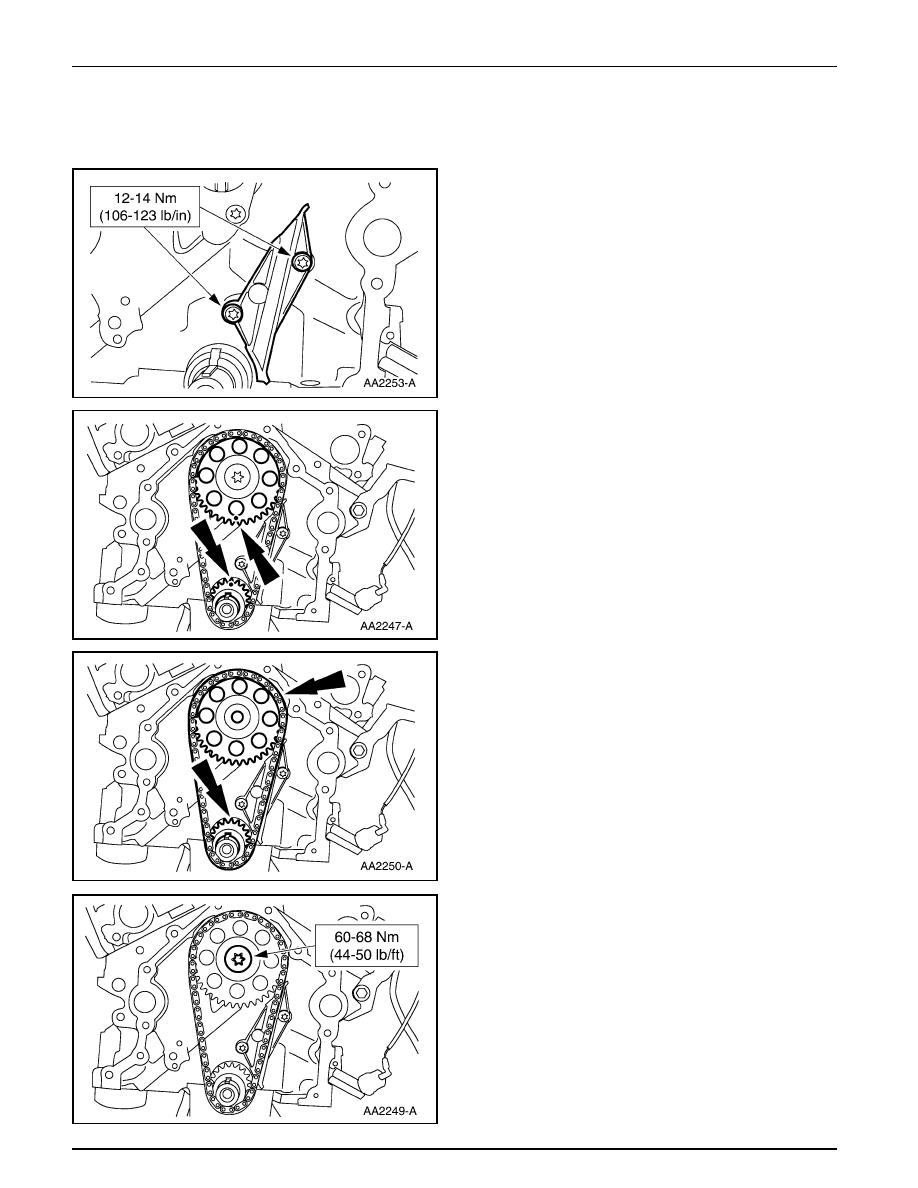

Cadena de Tiempo

Remoción

1.

Desmonte la tapa delantera del motor (6019). Para
información adicional, consulte a Tapa Delantera del
Motor, en esta sección.

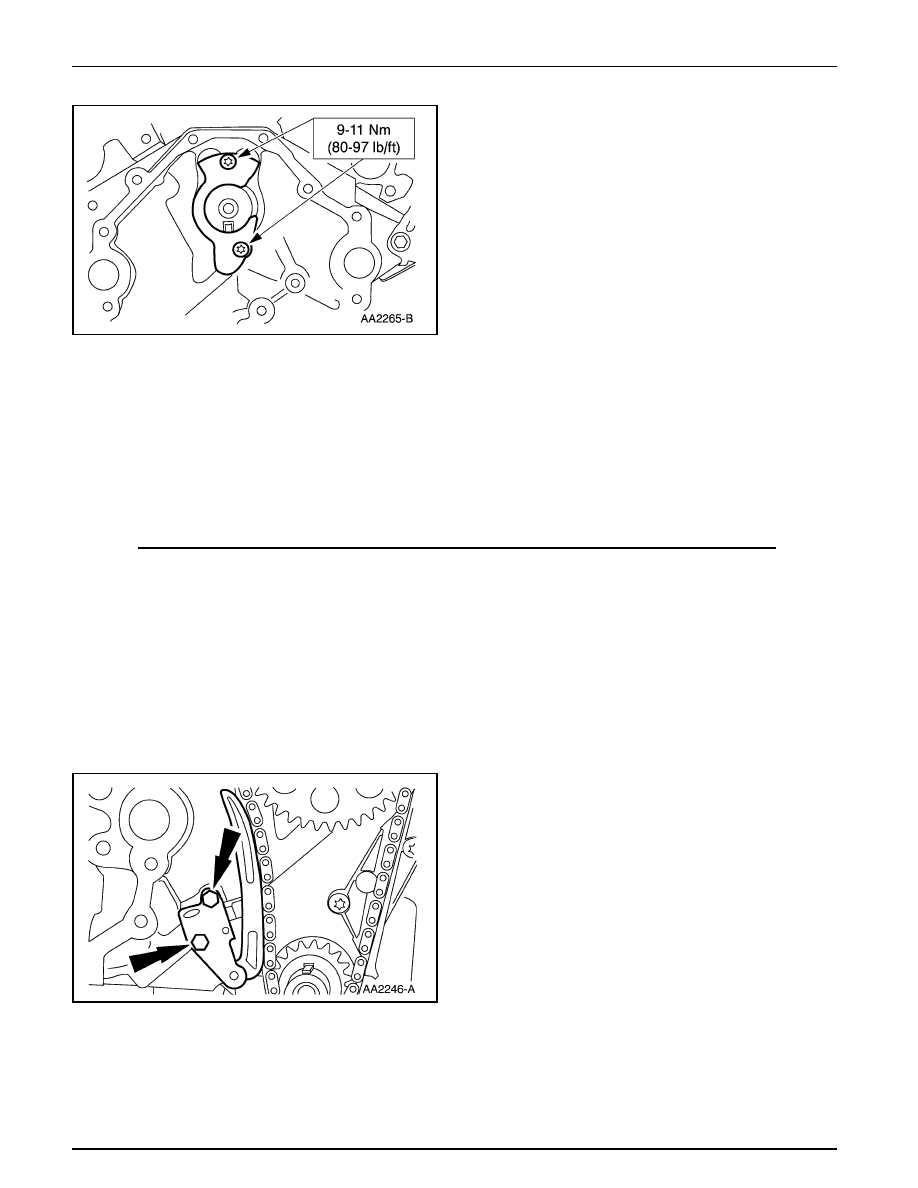

2.

Desmonte el tensor de la cadena de tiempo.

Motor — 4.0L con Varillas Empujadoras

303-01A-48

303-01A-48

REPARACION EN EL VEHICULO (Continuación)

3.

Alinee las marcas de sincronización.

4.

Remueva el tornillo.

5.

Desmonte la cadena de tiempo con los piñones como un
conjunto.

6.

Desmonte la guía de la cadena.

Motor — 4.0L con Varillas Empujadoras

303-01A-49

303-01A-49

REPARACION EN EL VEHICULO (Continuación)

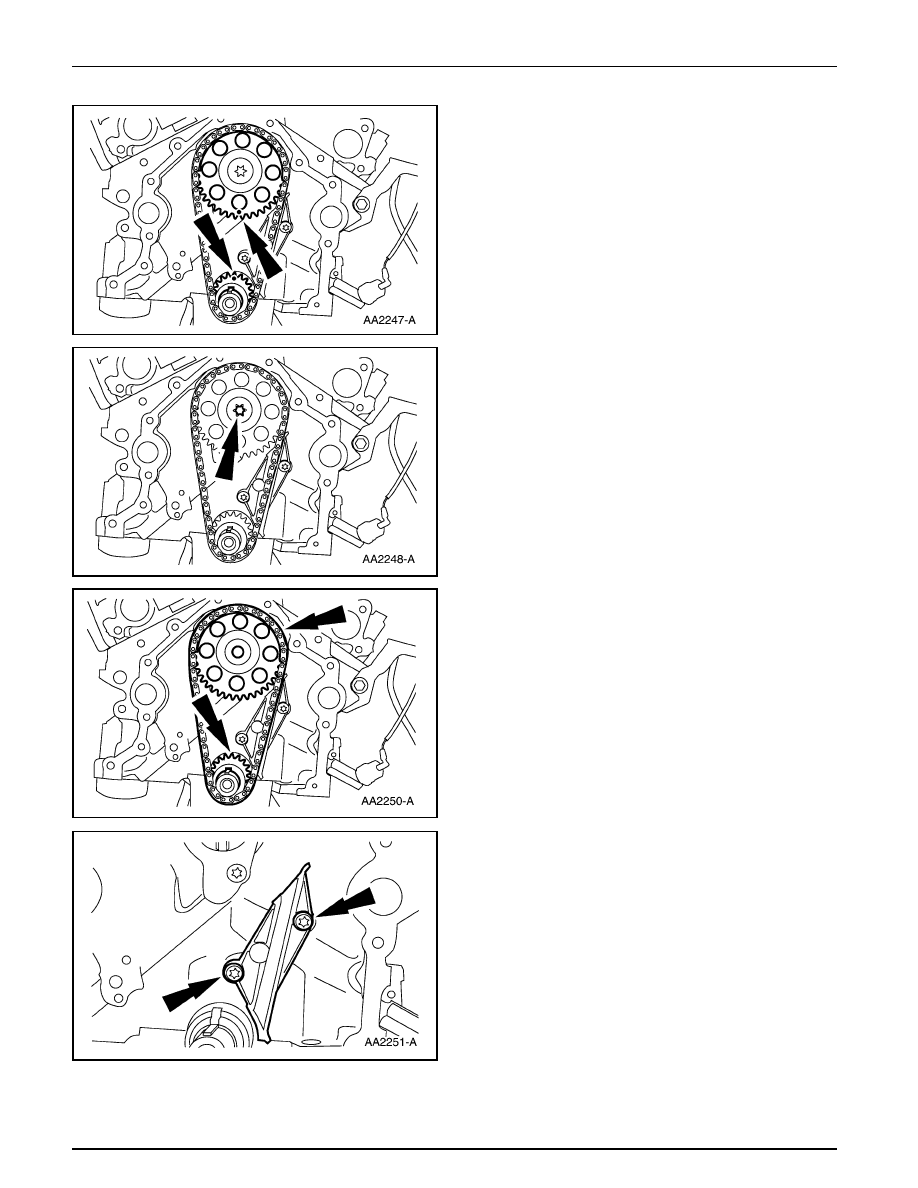

Instalación

1.

Instale la guía de la cadena.

2.

Alinee las marcas de sincronización.

3.

Instale la cadena de tiempo y los piñones como un
conjunto.

4.

Instale el tornillo.

Motor — 4.0L con Varillas Empujadoras

303-01A-50

303-01A-50

REPARACION EN EL VEHICULO (Continuación)

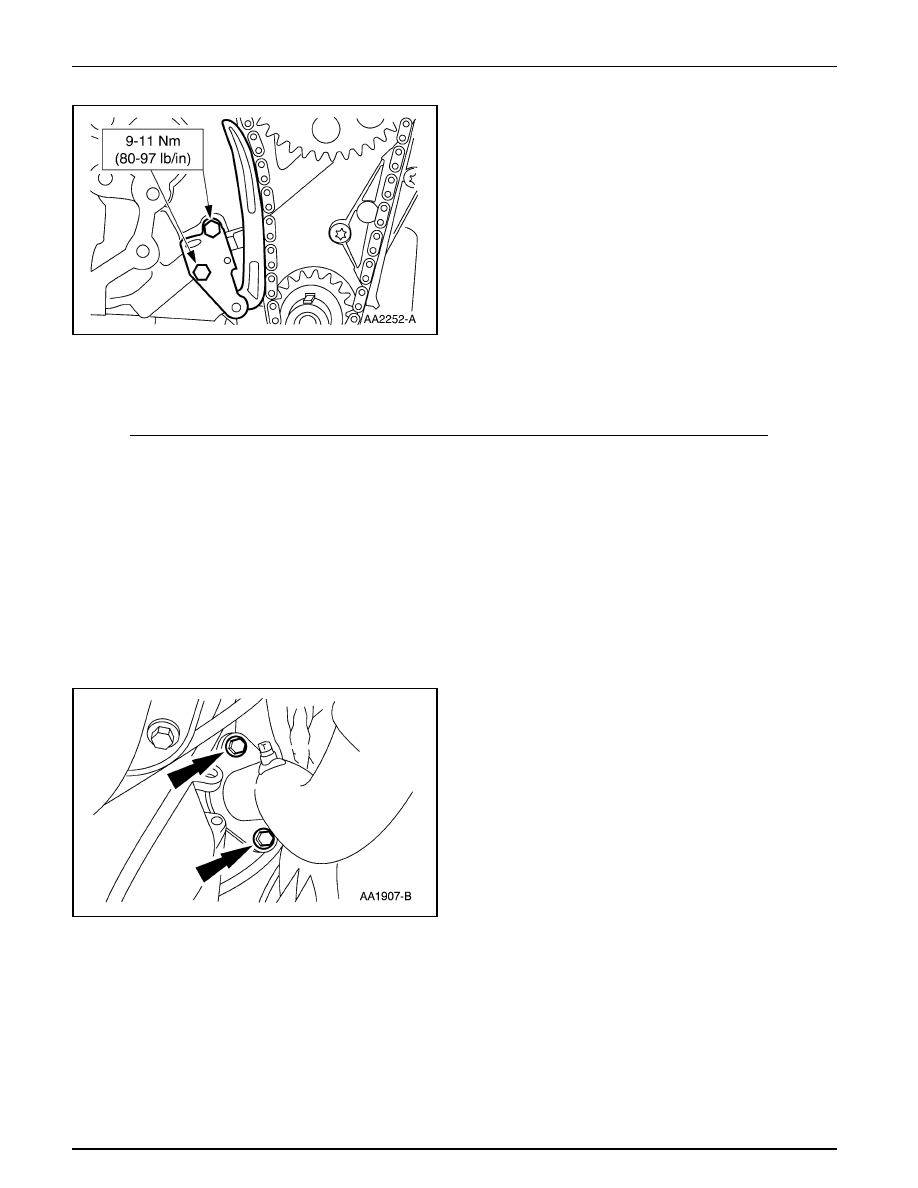

5.

Instale el tensor de la cadena.

6.

Instale la tapa delantera del motor. Para información
adicional, consulte a Tapa Delantera del Motor, en esta
sección.

Múltiple de Escape — LD

Remoción

1.

Desconecte el cable de tierra de la batería (14301). Para
información adicional, consulte la Sección 414-01.

2.

Levante el vehículo en un elevador. Consulte la Sección
100-02.

3.

Remueva los tornillos.

4.

Baje el vehículo.
