Ford Explorer / Mercury Mountaineer. Manual - parte 207

Motor — 4.0L con Varillas Empujadoras

303-01A-51

303-01A-51

REPARACION EN EL VEHICULO (Continuación)

5.

Remueva la tuerca.

6.

Desmonte el múltiple de escape (9430) y su empacadura
(9448).

Instalación

1.

Coloque el múltiple de escape y su empacadura.

2.

Instale las tuercas.

1

Apriete las tuercas en la secuencia indicada.

Motor — 4.0L con Varillas Empujadoras

303-01A-52

303-01A-52

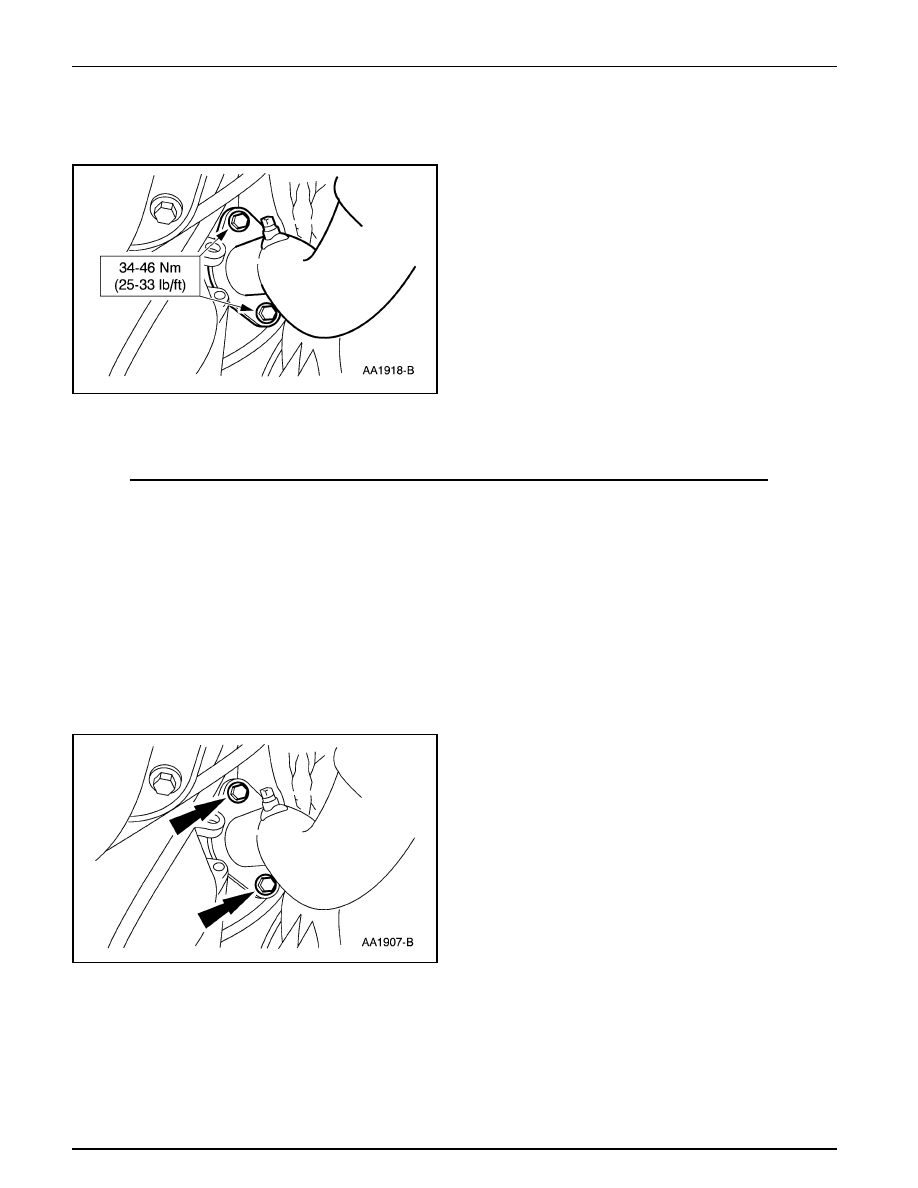

REPARACION EN EL VEHICULO (Continuación)

3.

Levante el vehículo en un elevador. Para información
adicional, consulte la Sección 100-02.

4.

Instale los tornillos.

5.

Baje el vehículo.

6.

Conecte el cable de tierra de la batería.

Múltiple de Escape — LI

Remoción

1.

Desconecte el cable de tierra de la batería (14301). Para
información adicional, consulte la Sección 414-01.

2.

Levante el vehículo en un elevador. Consulte la Sección
100-02.

3.

Remueva los tornillos.

4.

Baje el vehículo.

Motor — 4.0L con Varillas Empujadoras

303-01A-53

303-01A-53

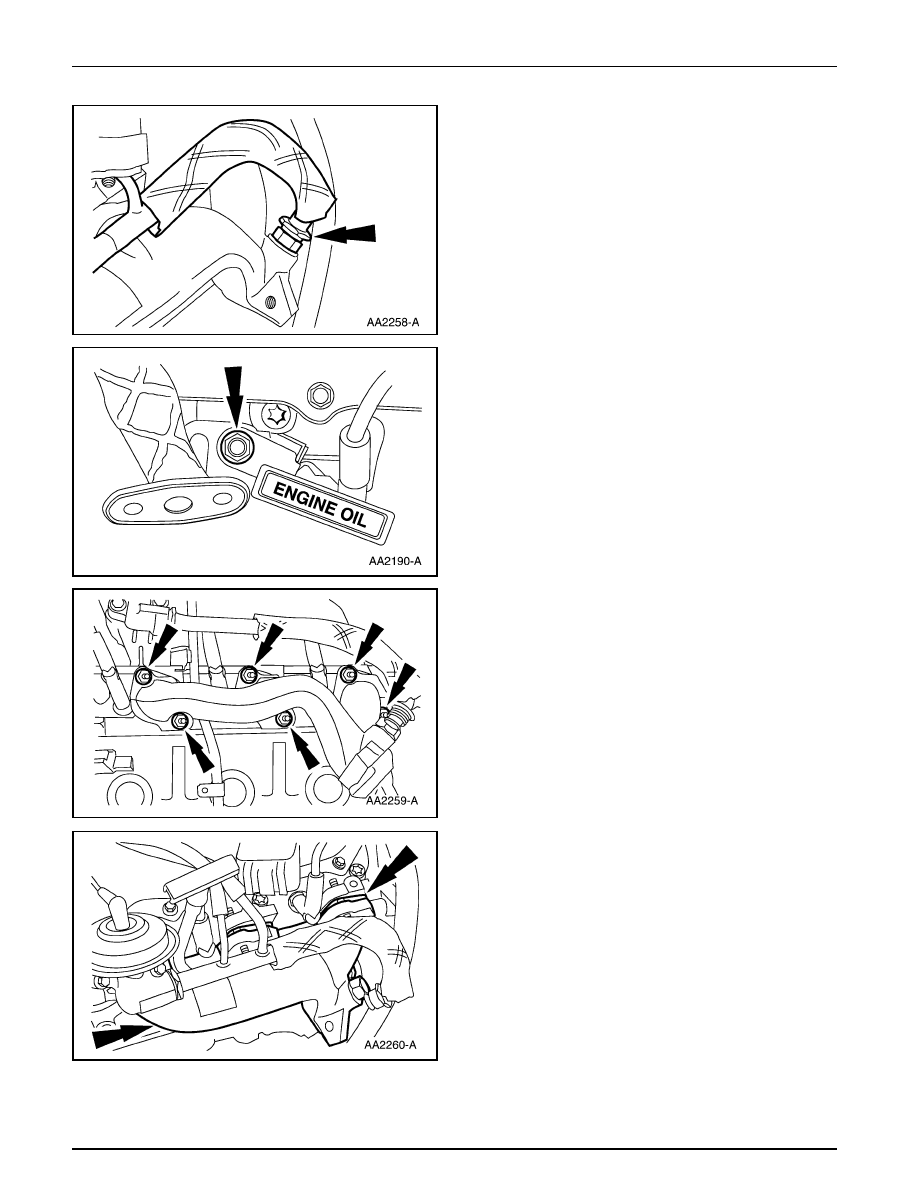

REPARACION EN EL VEHICULO (Continuación)

5.

Desconecte el tubo de la válvula EGR (9D477) al múltiple
de escape.

6.

Desmonte la tuerca y el tubo del indicador del nivel de
aceite.

7.

Remueva las tuercas.

8.

Desmonte el múltiple de escape (9430) y su empacadura
(9448).

Motor — 4.0L con Varillas Empujadoras

303-01A-54

303-01A-54

REPARACION EN EL VEHICULO (Continuación)

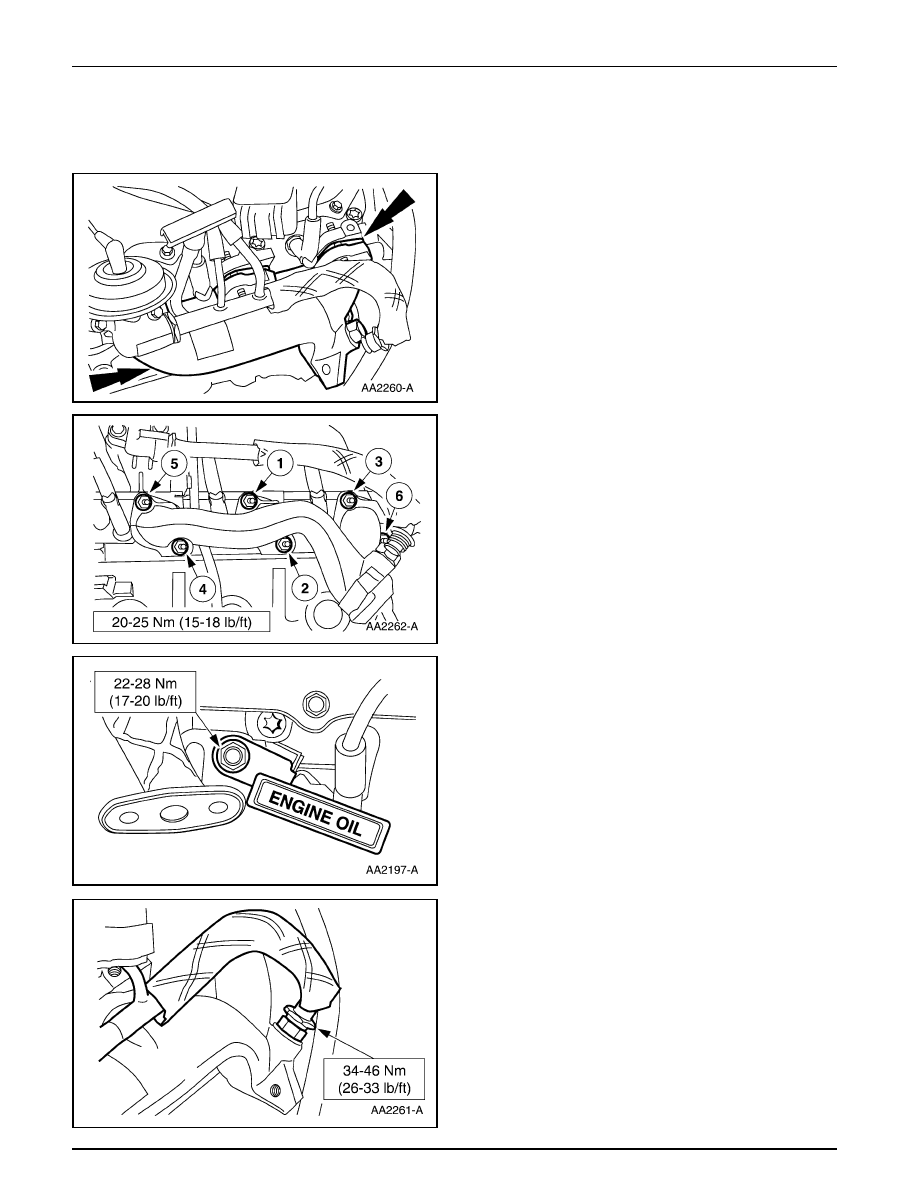

Instalación

1.

Coloque el múltiple de escape y su empacadura.

2.

Instale las tuercas.

•

Apriete las tuercas en la secuencia indicada.

3.

Instale el tubo del indicador del nivel de aceite y su tuerca.

4.

Conecte el tubo de la válvula EGR al múltiple de escape.
