REPARACION EN EL VEHICULO (Continuación)

Instalación

1.

Nota: Instale nuevos sellos y nuevas empacaduras. Utilice
Limpiador de Superficies Metálicas F4AZ-19A536-RA
ó un equivalente que cumpla con la especificación Ford
WSE-M5B392-A.

Nota: Se deben utilizar tornillos nuevos.

Nota:  Las empacaduras de las culatas no son
intercambiables y están marcadas con el lado a ser
utilizadas, ya sea derecho ó izquierdo.

Nota:  Se muestra la culata de los cilindros del lado
izquierdo, la derecha es similar.

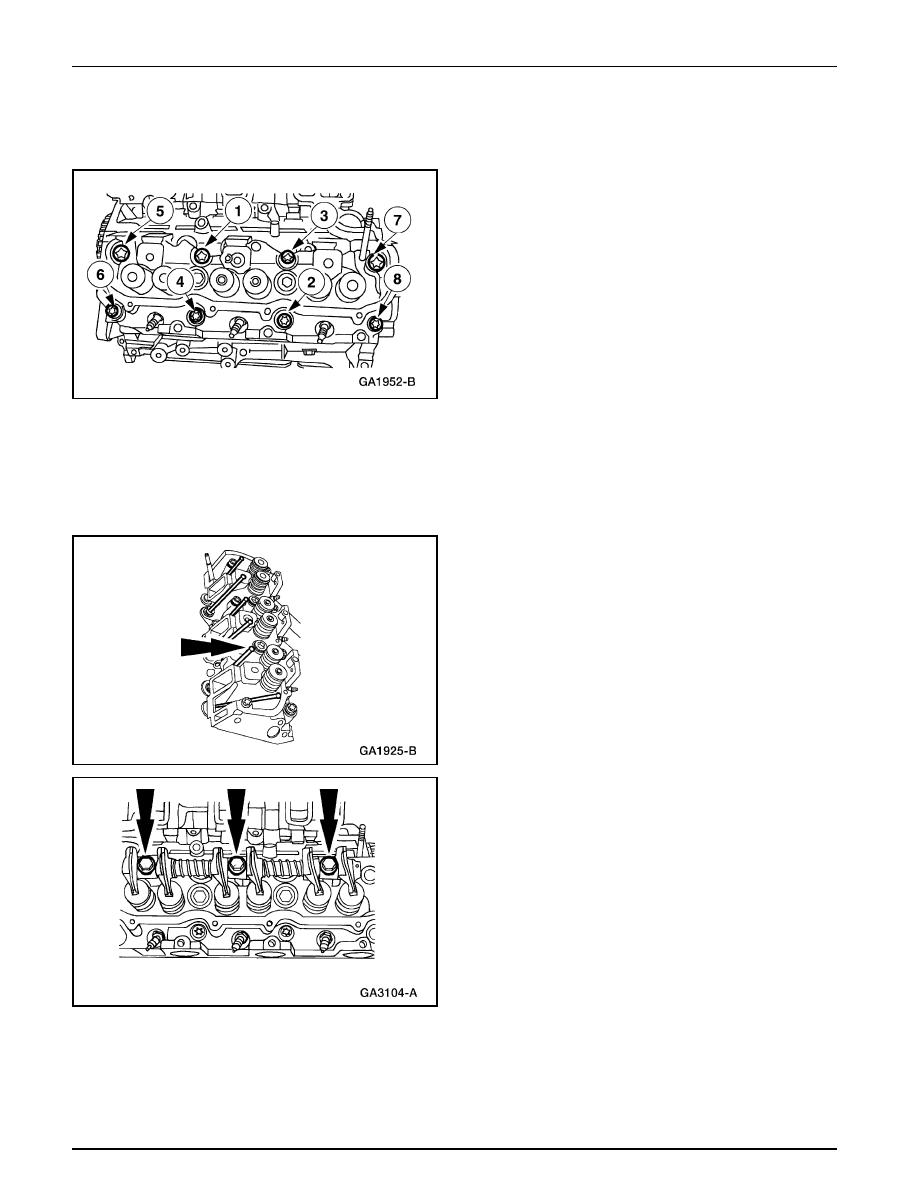

Coloque la culata de los cilindros del lado izquierdo y su
empacadura e instale los tornillos nuevos en tres pasos:

•

Paso 1: Apriete a 30-35 Nm (22-26 lb / pie).

•

Paso 2: Apriete a 70-75 Nm (52-56 lb / pie).

•

Paso 3: Apriete 90 grados adicionales.

2.

Repita el Punto 1 para la culata derecha.

3.

Instale las varillas empujadoras del lado derecho en sus
posiciones originales.

4.

Coloque el eje de los martillos del lado derecho e instale
los tornillos en dos pasos.

•

Paso 1: Apriete a 32 Nm (24 lb / pie).

•

Paso 2: Apriete 90 grados adicionales.

Motor — 4.0L con Varillas Empujadoras

303-01A-60

303-01A-60

REPARACION EN EL VEHICULO (Continuación)

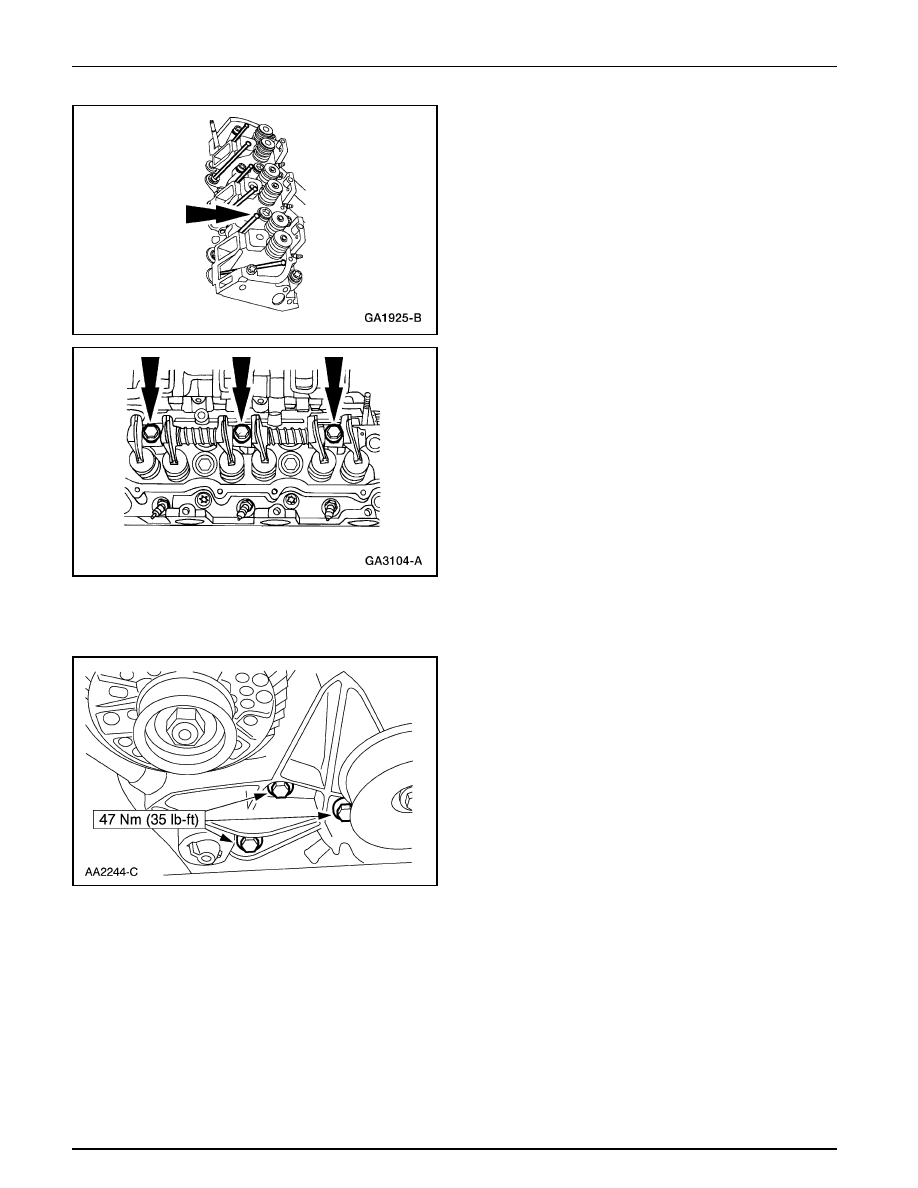

5.

Instale las varillas empujadoras del lado izquierdo en sus
posiciones originales.

6.

Coloque el eje de los martillos del lado izquierdo e instale
sus tornillos en dos pasos.

•

Paso 1: Apriete a 32 Nm (24 lb / pie).

•

Paso 2: Apriete 90 grados adicionales.

7.

Instale los múltiples de escape, LI y LD. Para información
adicional, consulte a Múltiple de Escape — LI y LD en
esta sección.

8.

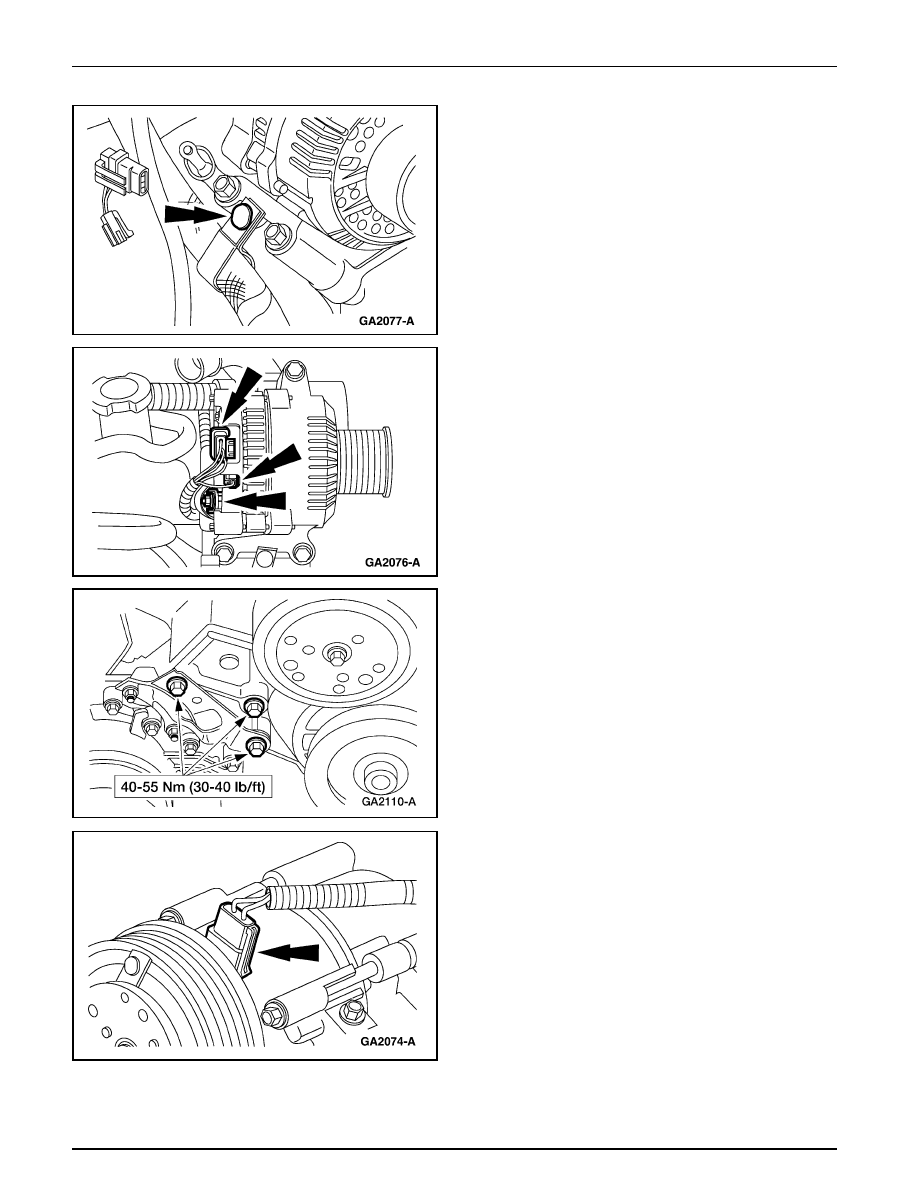

Coloque el soporte de montaje del generador e instale sus
tornillos.

Motor — 4.0L con Varillas Empujadoras

303-01A-61

303-01A-61

REPARACION EN EL VEHICULO (Continuación)

9.

Conecte la grapa de retención de la manguera del
calefactor.

10. Instale los conectores eléctricos.

11. Coloque el soporte de montaje del compresor A/C e instale

sus tornillos.

12. Acople el conector eléctrico del compresor A/C.

Motor — 4.0L con Varillas Empujadoras

303-01A-62

303-01A-62

REPARACION EN EL VEHICULO (Continuación)

13. Coloque el tubo del múltiple A/C al compresor e instale

su tornillo.

14. Instale el múltiples de admisión inferior; consulte a

Múltiple de Admisión— Inferior, en esta sección.

15. Recargue el sistema A/C; consulte la Sección 412-00.

Adaptador para el Filtro de Aire

Remoción

1.

Desmonte el filtro de aceite en derivación (6714).

2.

Desconecte el tubo de escape de los múltiples (9430).
