Ford Explorer / Mercury Mountaineer. Manual - parte 200

Motor — 4.0L con Varillas Empujadoras

303-01A-23

303-01A-23

REPARACION EN EL VEHICULO (Continuación)

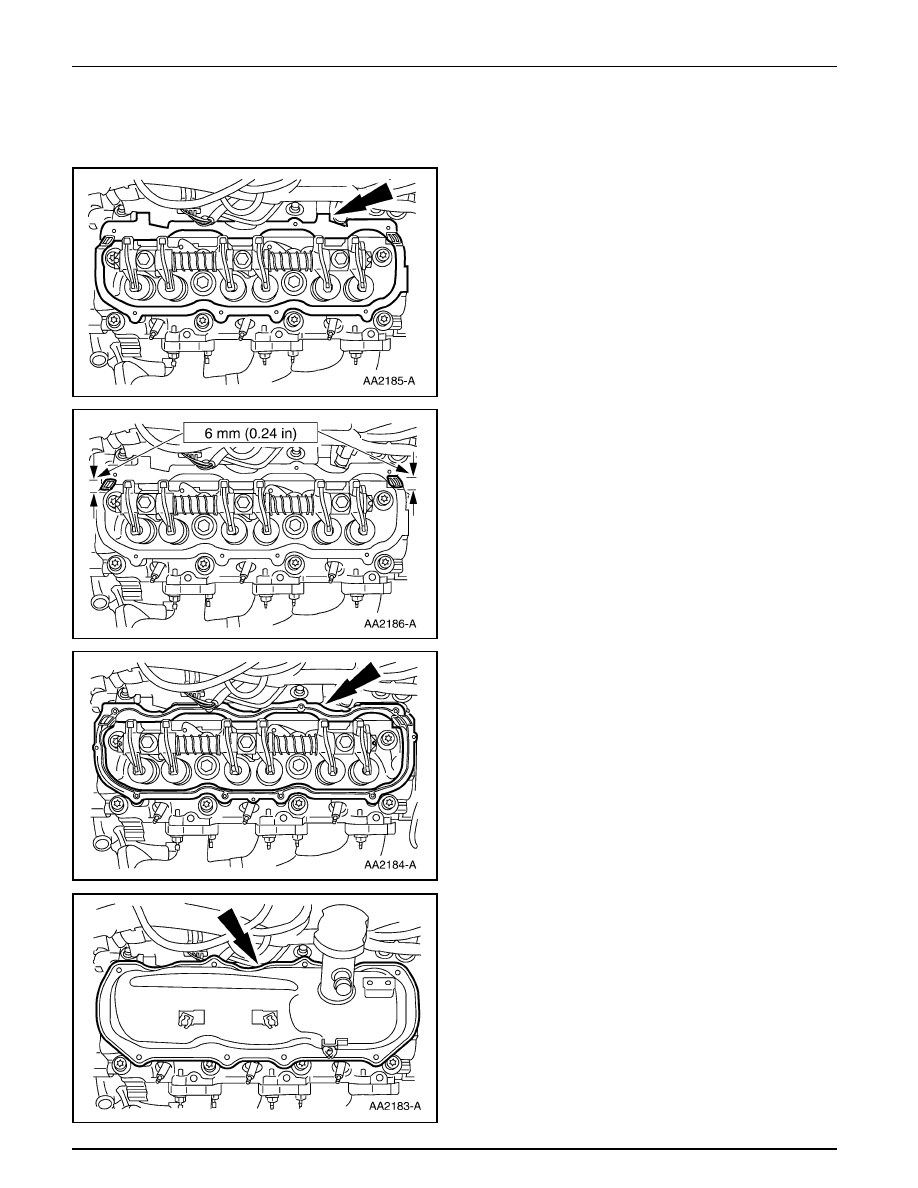

Instalación

1.

Limpie todas las superficies de sellado.

2.

Aplique una gota de goma de silicón en dos lugares.

•

Utilice Empacadura y Sellador de Silicón F6A
Z-19562-AA ó un equivalente que cumpla con la
especificación Ford WSE-M4G323-A6.

3.

Instale la empacadura del tapa-válvulas.

4.

Instale la tapa-válvulas del lado derecho.

Motor — 4.0L con Varillas Empujadoras

303-01A-24

303-01A-24

REPARACION EN EL VEHICULO (Continuación)

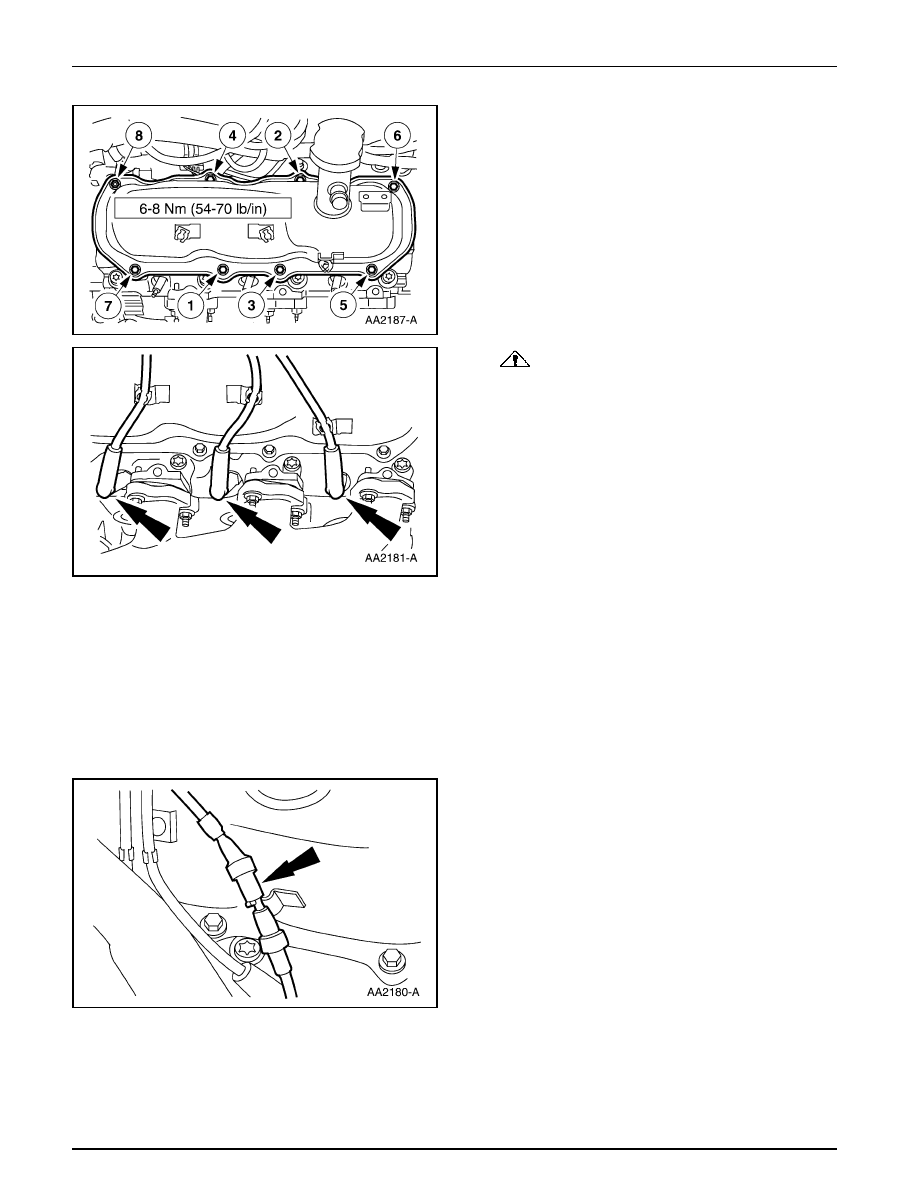

5.

Instale los tornillos y el espárrago-tornillo.

6.

PRECAUCIÓN: La instalación apropiada de los

cables de las bujías es crítica para la operación del
vehículo. Si un cable de bujía no está bien instalado
sobre la misma (12405) ó sobre la bobina de encendido
(12029), ambas bujías conectadas a ese segmento de
la bobina puede que no enciendan bajo carga.

Nota: Limpie los cables de las bujías con un paño suave
y limpio antes de inspeccionarlos.

Nota: Cuando por alguna razón se desmonta un cable de
una bujía ó de la bobina de encendido, ó se instala un
nuevo cable, se debe aplicar Grasa Siliconada para Pinza
de Freno y Compuesto Dieléctrico D7AZ-19331-A
(Motorcraft WA-10), ó una equivalente que cumpla con
la especificación Ford ESA-M1C171-A, a la goma
protectora de dicho cable antes de su instalación.

Utilice una herramienta pequeña y limpia para cubrir
completamente la superficie interior de la goma protectora
con Grasa Siliconada para Pinza de Freno y Compuesto
Dieléctrico D7AZ-19331-A (Motorcraft WA-10), ó una
equivalente que cumpla con la especificación Ford
ESA-M1C171-A.

Conecte los cables de las bujías del lado derecho.

7.

Conecte la línea de vacío al recipiente.

Motor — 4.0L con Varillas Empujadoras

303-01A-25

303-01A-25

REPARACION EN EL VEHICULO (Continuación)

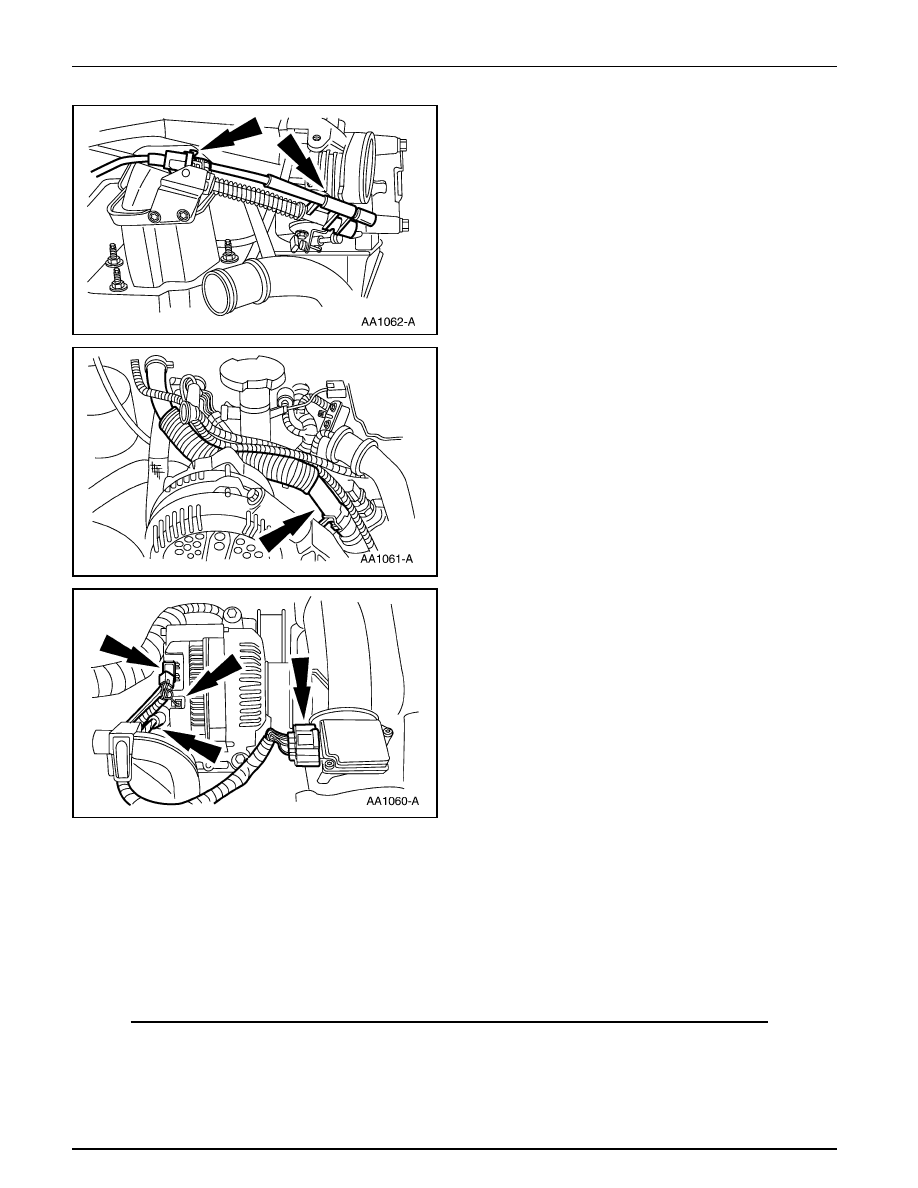

8.

Conecte el cable del actuador del control de velocidad.

9.

Conecte la manguera de agua del calefactor.

10. Conecte el cableado sensor del control del motor al sensor

MAF y al generador.

11. Instale la manguera superior del radiador. Para

información adicional, consulte la Sección 303-03.

12. Instale el tubo de salida del filtro de aire. Para información

adicional, consulte la Sección 303-12.

13. Conecte el cable de tierra de la batería.

14. Llene y purgue el sistema de enfriamiento. Para

información adicional, consulte la Sección 303-03.

Motor — 4.0L con Varillas Empujadoras

303-01A-26

303-01A-26

REPARACION EN EL VEHICULO (Continuación)

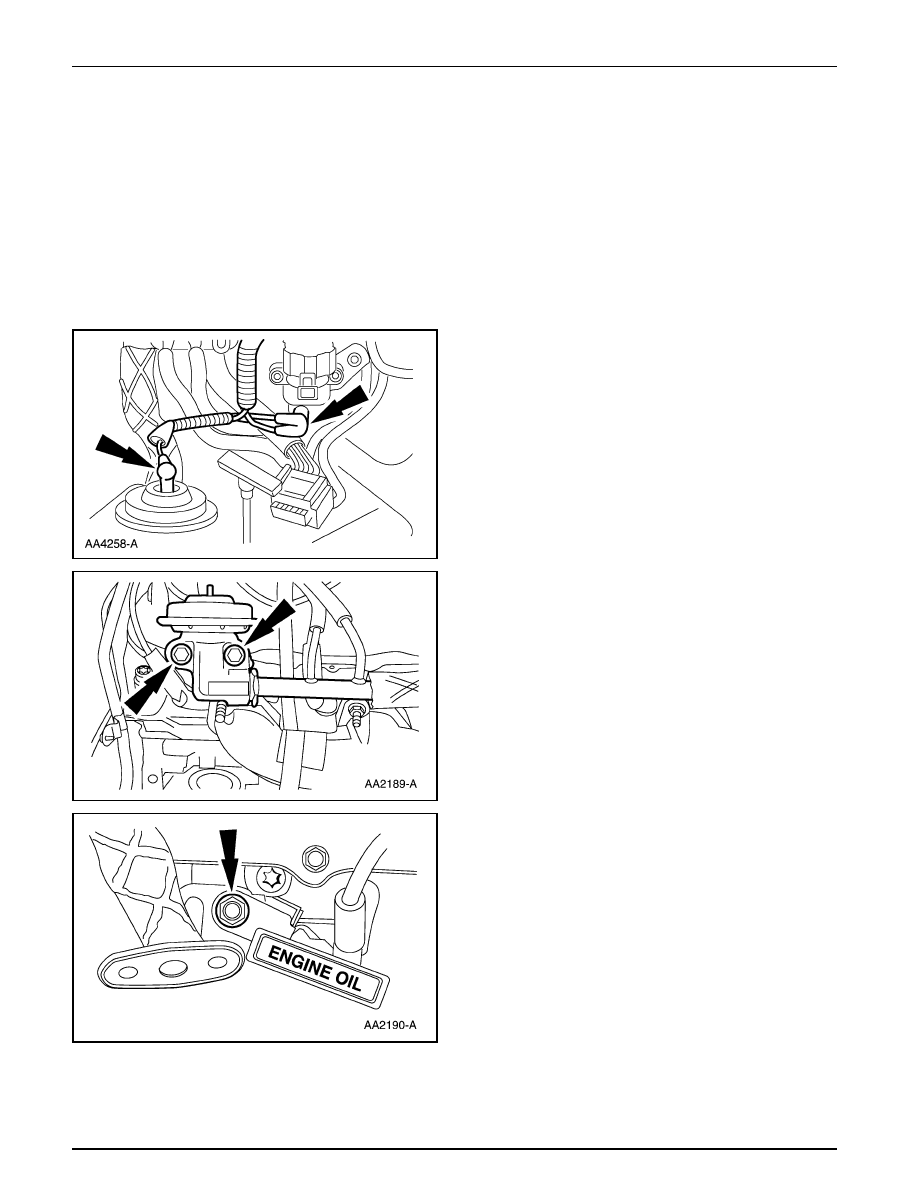

Remoción

1.

Desconecte el cable de tierra de la batería (14301). Para
información adicional, consulte la Sección 414-01.

2.

Desmonte el múltiple de admisión superior (9424). Para
información adicional, consulte a Múltiple de Admisión
— Superior, en esta sección.

3.

Desconecte las líneas de vacío de la válvula EGR (9D475).

Tapa-Válvulas — LI

4.

Remueva los tornillos.

5.

Remueva la tuerca.
