Ford Explorer / Mercury Mountaineer. Manual - parte 198

Motor — 4.0L con Varillas Empujadoras

303-01A-15

303-01A-15

REPARACION EN EL VEHICULO (Continuación)

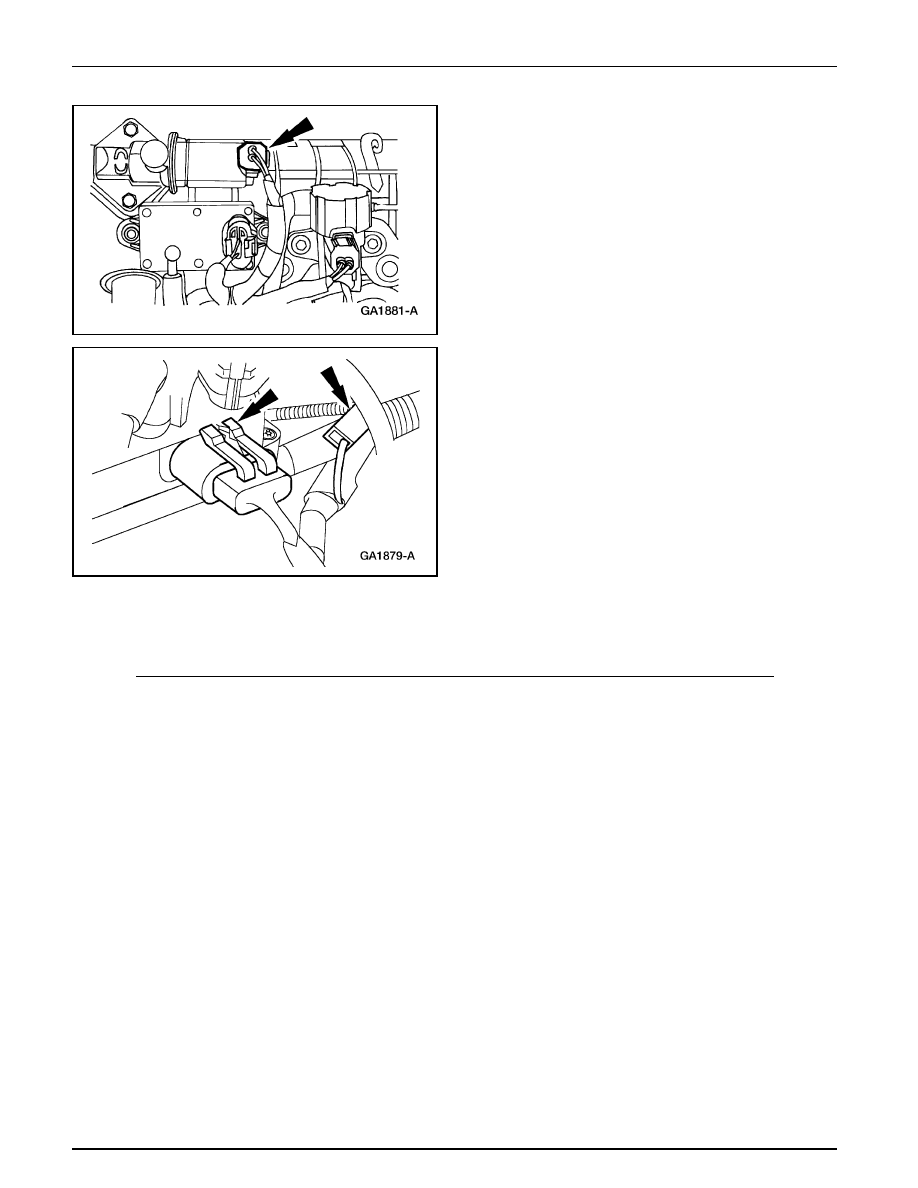

12. Conecte los cables de las bujías a las mismas.

13. Conecte las mangueras al transductor de contra-presión

EGR.

14. Acople el conector eléctrico del sensor TP.

15. Coloque el arnés de vacío sobre el motor y acople su

conector al regulador de la presión del combustible.

Motor — 4.0L con Varillas Empujadoras

303-01A-16

303-01A-16

REPARACION EN EL VEHICULO (Continuación)

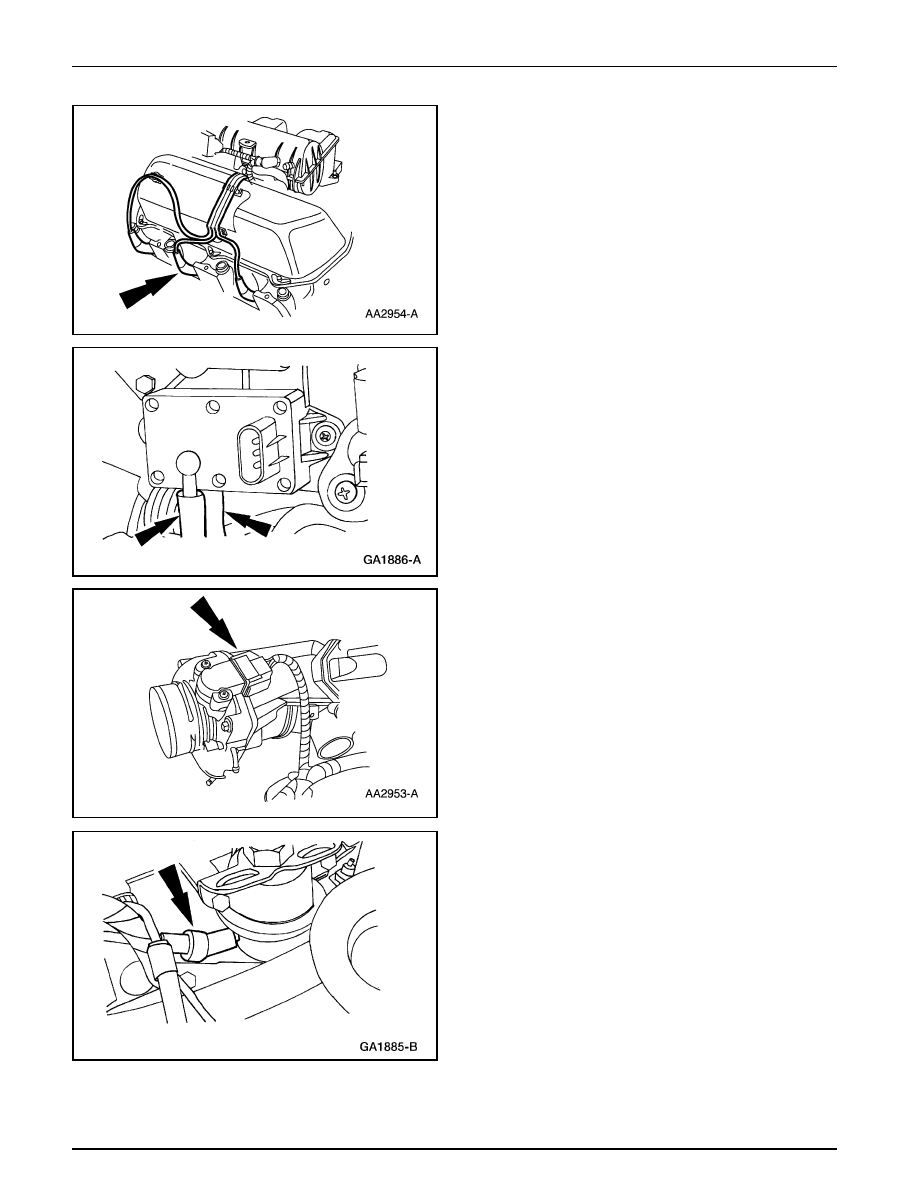

16. Acople el conector de vacío al múltiple de admisión

superior.

17. Conecte la manguera de vacío del reforzador del freno al

múltiple.

18. Acople los conectores, eléctrico y de vacío, al solenoide

EGR.

19. Acople el conector eléctrico DPFE.

Motor — 4.0L con Varillas Empujadoras

303-01A-17

303-01A-17

REPARACION EN EL VEHICULO (Continuación)

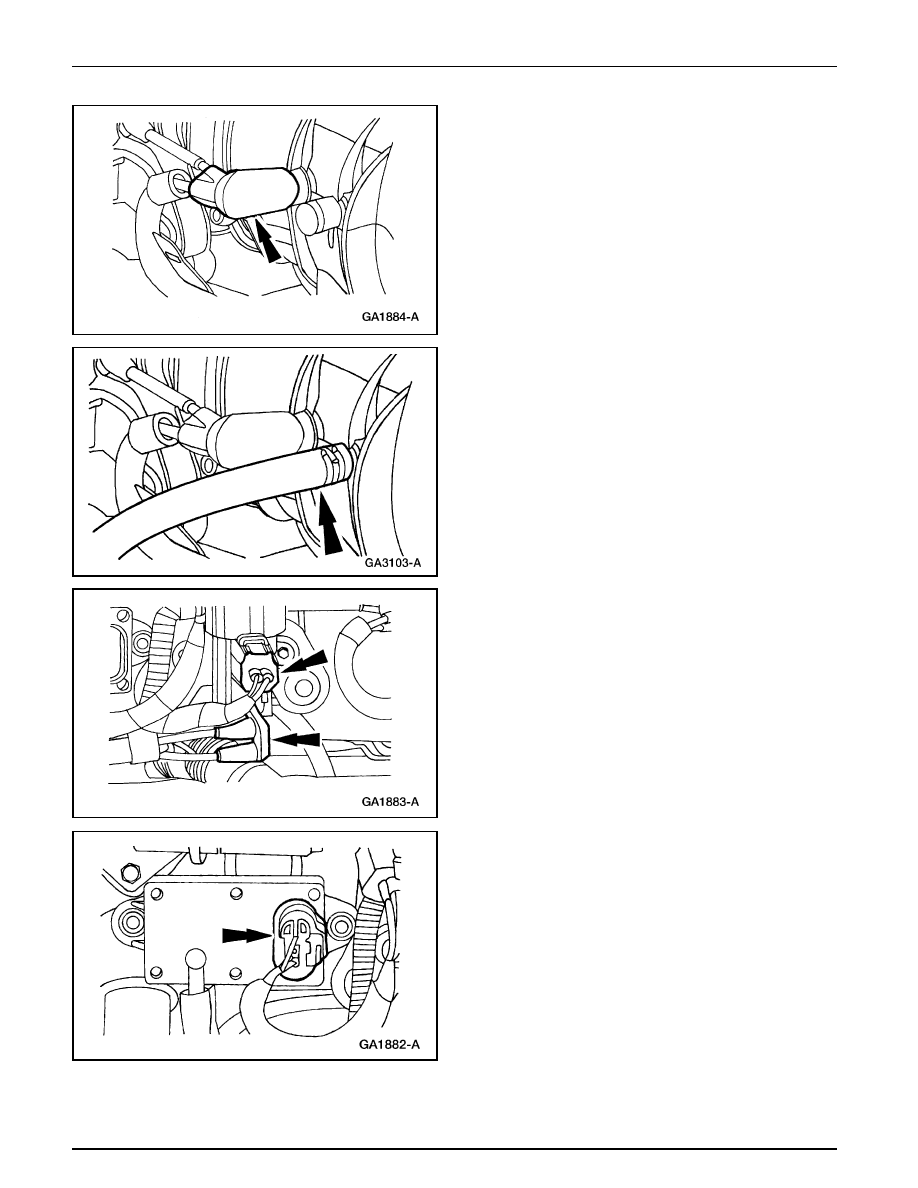

20. Acople el conector eléctrico IAC.

21. Acople los conectores eléctricos de la bobina de encendido

y del supresor de ruido.

22. Instale el tubo de salida (9B659) del filtro de aire. Para

información adicional, consulte la Sección 303-12.

23. Conecte el cable de tierra de la batería.

Múltiple de Admisión — Inferior

Remoción

1.

Desconecte el cable de tierra de la batería (14301). Para
información adicional, consulte la Sección 413-01.

2.

Desmonte el múltiple de admisión superior (9424). Para
información adicional, consulte a Múltiple de Admisión
— Superior, en esta sección.

3.

Desconecte la línea del combustible. Para información
adicional, consulte la Sección 310-01.

Motor — 4.0L con Varillas Empujadoras

303-01A-18

303-01A-18

REPARACION EN EL VEHICULO (Continuación)

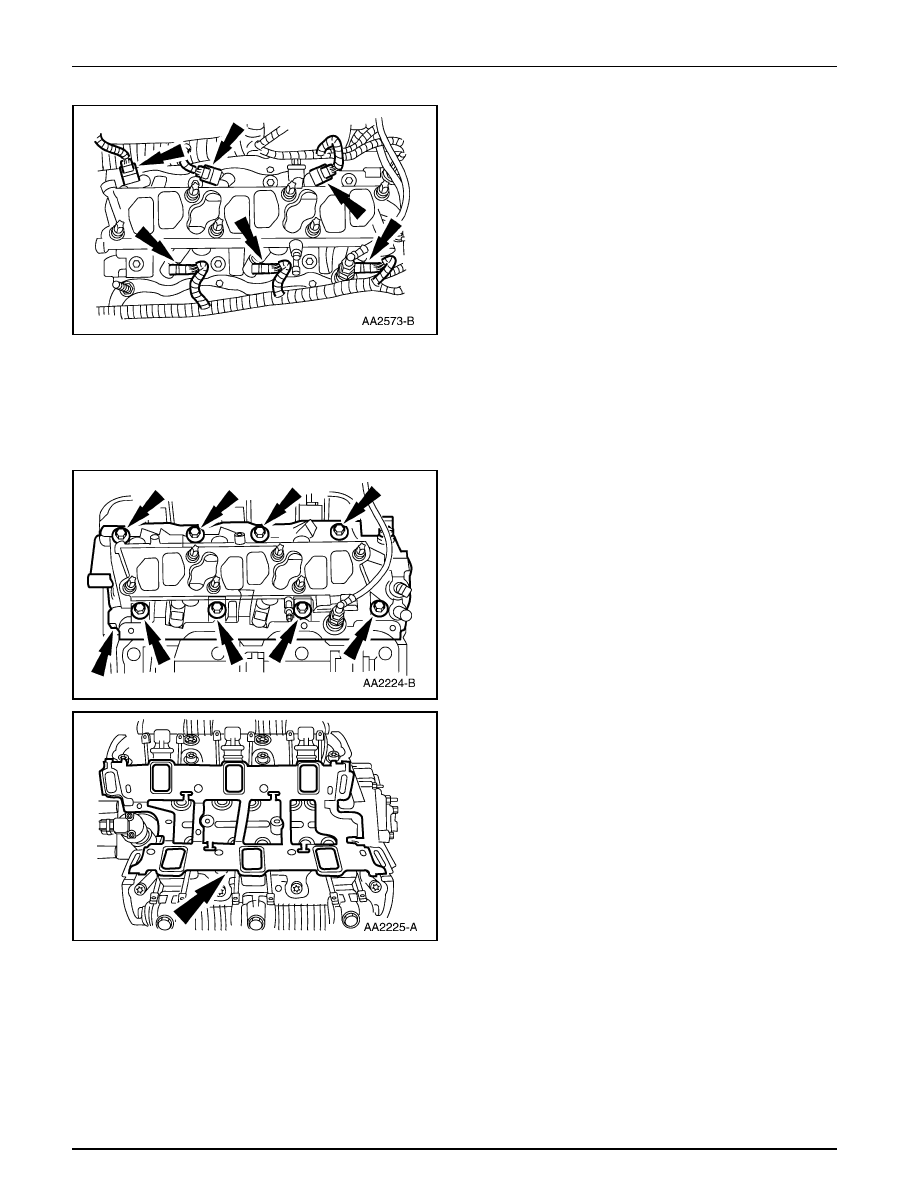

4.

Desconecte los inyectores de combustible (9F593), el
sensor (ECT) de la temperatura del refrigerante del motor
(12A648), la unidad emisora del indicador de temperatura
del agua (10884) y el sensor de la presión del aceite (9278)
del cableado sensor de control del motor (12A581).

5.

Desmonte ambas tapa válvulas (6582) y sus empacaduras
(6584). Para información adicional, consulte a Tapa-
Válvulas — LD/LI, en esta sección.

6.

Desmonte el termostato del agua (8575). Para información
adicional, consulte la Sección 303-03.

7.

Desmonte el múltiple de admisión inferior.

•

Desmonte los tornillos.

•

Desmonte el múltiple.

8.

Desmonte las empacaduras (9439) del múltiple de
admisión inferior.
