Ford Explorer / Mercury Mountaineer. Manual - parte 196

Motor — 4.0L con Varillas Empujadoras

303-01A-7

REPARACION EN EL VEHICULO (Continuación)

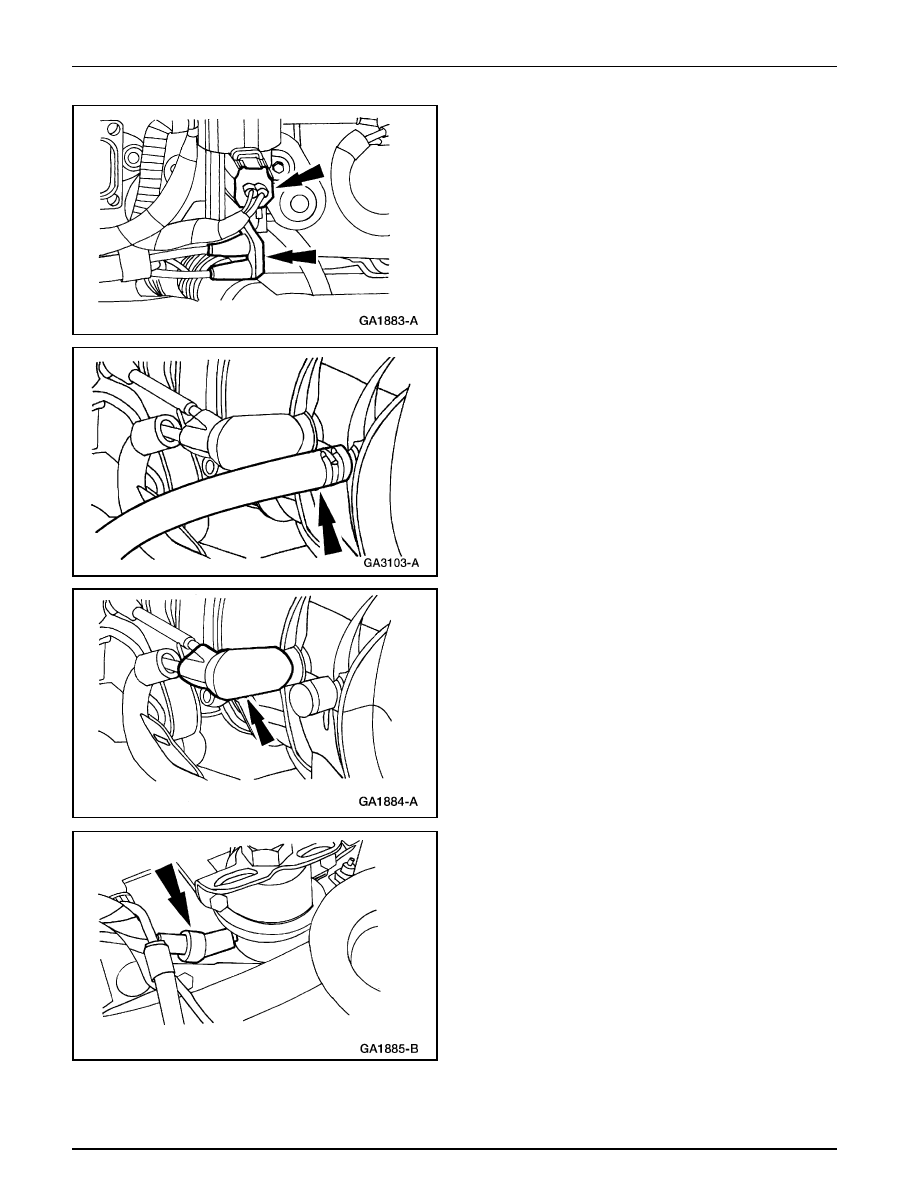

Desacople el conector eléctrico y los conectores de vacío
del solenoide EVR.

Desconecte la manguera de vacío del reforzador del freno
del múltiple superior de admisión (9424).

Desacople el conector de vacío del múltiple superior de
admisión.

Desacople el conector de vacío del regulador de la presión
del combustible (9C968) y desmonte el arnés de vacío
del motor.

Motor — 4.0L con Varillas Empujadoras

303-01A-8

REPARACION EN EL VEHICULO (Continuación)

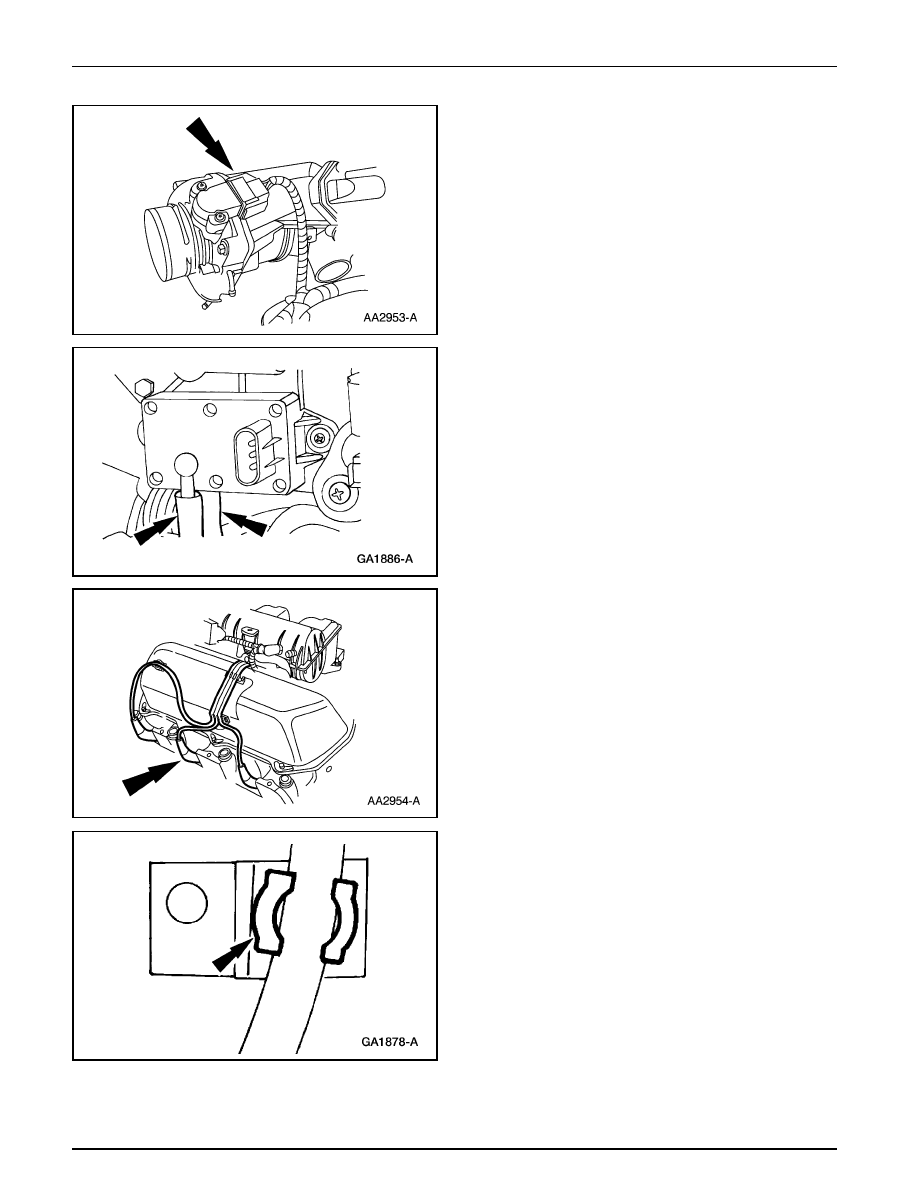

10. Desacople el conector eléctrico del sensor (TP) de posición

del acelerador.

11. Desconecte las mangueras de los orificios del transductor

de contra-presión EGR.

12. Desconecte los cables de las bujías de las mismas (12405).

13. Desconecte los cables de las bujías de las siete grapas de

retención.

Motor — 4.0L con Varillas Empujadoras

303-01A-9

REPARACION EN EL VEHICULO (Continuación)

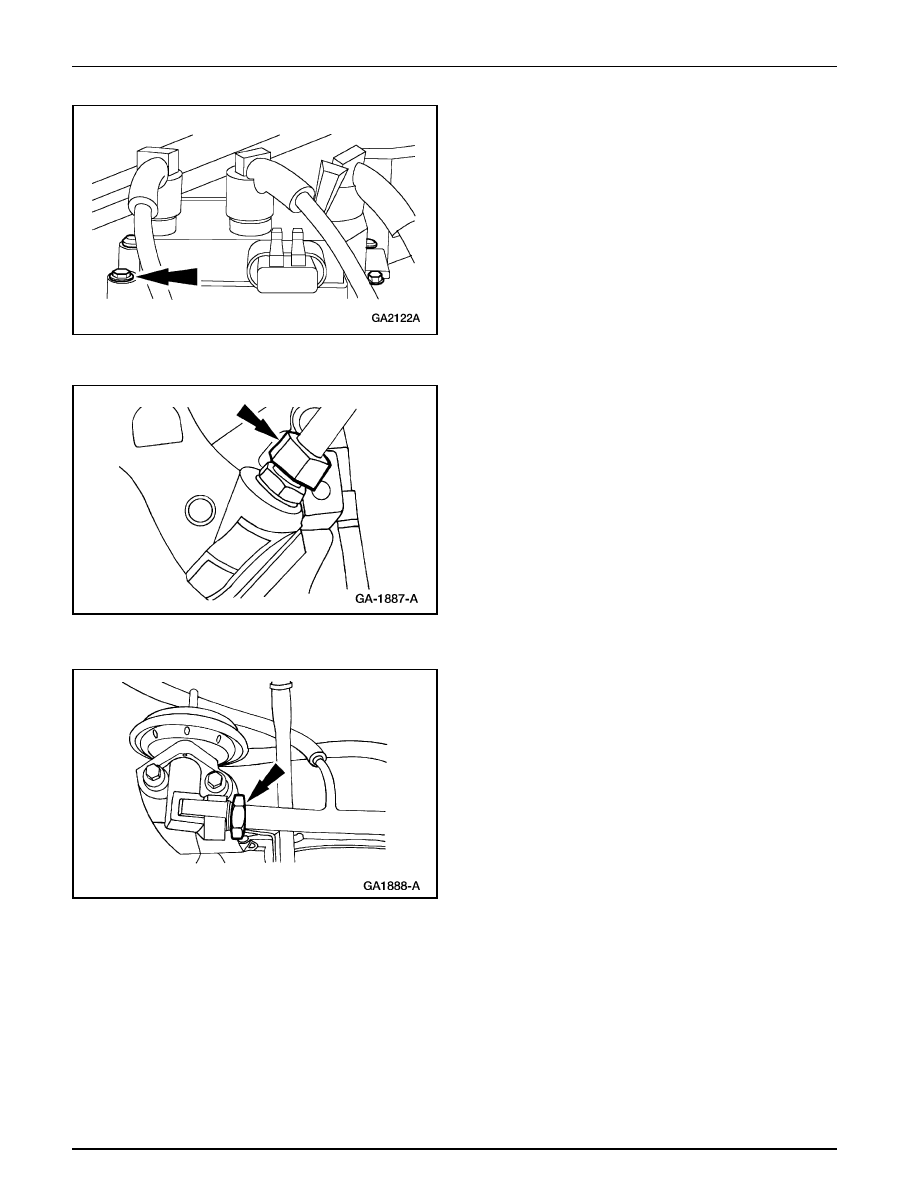

14. Remueva los cuatro tornillos y la bobina de encendido

(12029) del múltiple superior de admisión.

15. Levante y sujete el vehículo; consulte la Sección 100-02.

16. Tenga acceso al múltiple de escape LI (9430) a través del

orificio para la rueda y desconecte el tubo de la válvula
EGR (9D477) en el múltiple de escape.

17. Baje el vehículo.

18. Desconecte el tubo de la válvula EGR en la misma (válvula

EGR) (9D475) y desmóntelo del motor.

Motor — 4.0L con Varillas Empujadoras

303-01A-10

REPARACION EN EL VEHICULO (Continuación)

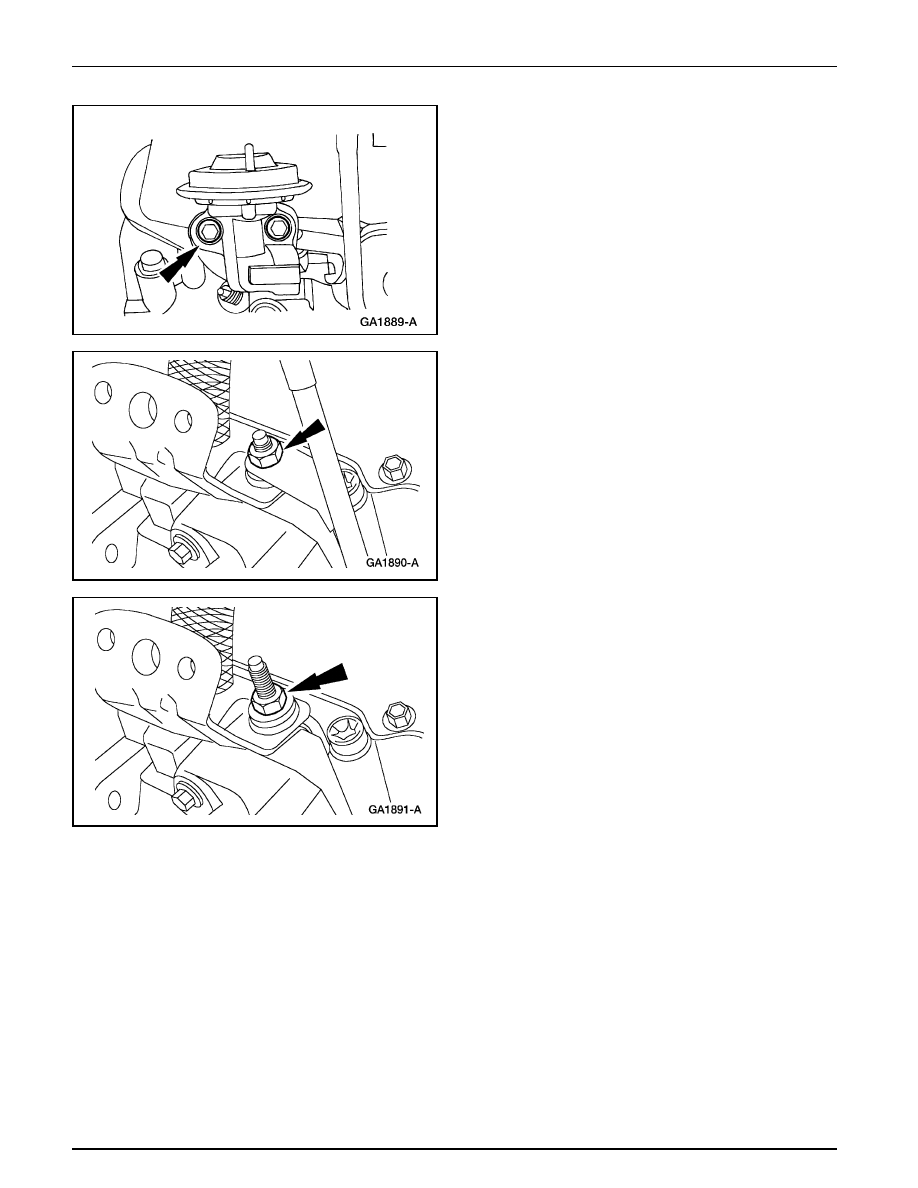

19. Remueva los tornillos y la válvula EGR con su

empacadura (9D476).

20. Remueva la tuerca y desmonte el tubo del indicador del

nivel de aceite (6754).

21. Remueva el espárrago-tornillo y desmonte el tubo de salida

EGR del múltiple superior de admisión.
