Motor — 4.0L con Varillas Empujadoras

303-01A-11

303-01A-11

REPARACION EN EL VEHICULO (Continuación)

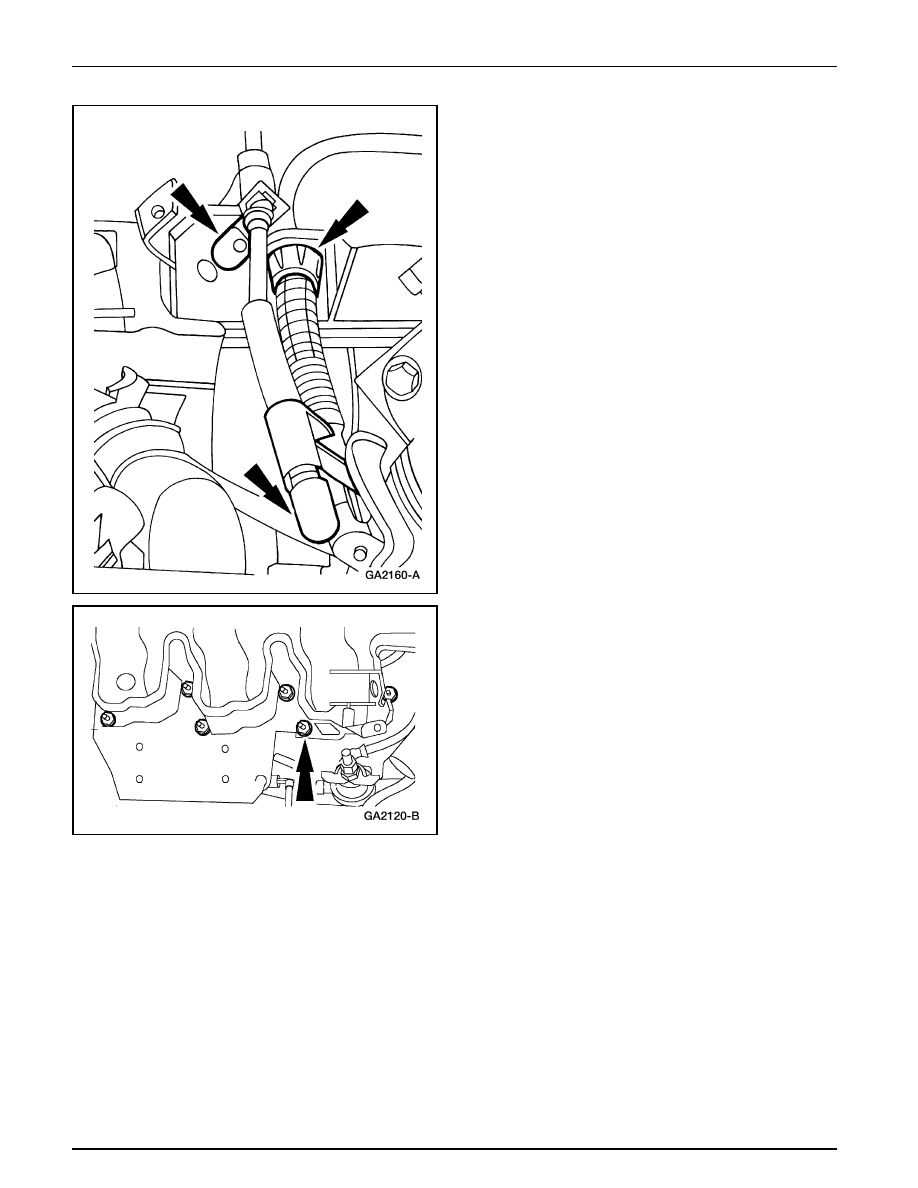

22. Desconecte el conjunto del cable acelerador del soporte

(9J444) del múltiple superior de admisión.

23. Remueva las tuercas y desmonte el múltiple superior de

admisión.

Motor — 4.0L con Varillas Empujadoras

303-01A-12

303-01A-12

REPARACION EN EL VEHICULO (Continuación)

Instalación

1.

Nota: Antes de instalar el múltiple superior de admisión,
el orificio EGR debe estar limpio y libre de obstrucciones.
utilice limpiador de cámara de combustión y un cepillo
de alambre adecuado para eliminar las acumulaciones de
carbón de los pasajes EGR. Limpie e inspeccione todas
las superficies. Instale sellos y empacaduras nuevos. Utilice
Limpiador para Superficies Metálicas F4AZ-19A536-RA, ó
un equivalente que cumpla con la especificación Ford
WSE-M5B392-A para limpiar las superficies para las
empacaduras en los múltiples de admisión, inferior y
superior.

Nota: Inspeccione las empacaduras integrales del múltiple
de admisión por cortaduras, fugas u otros daños, antes de
la instalación del múltiple de admisión superior.

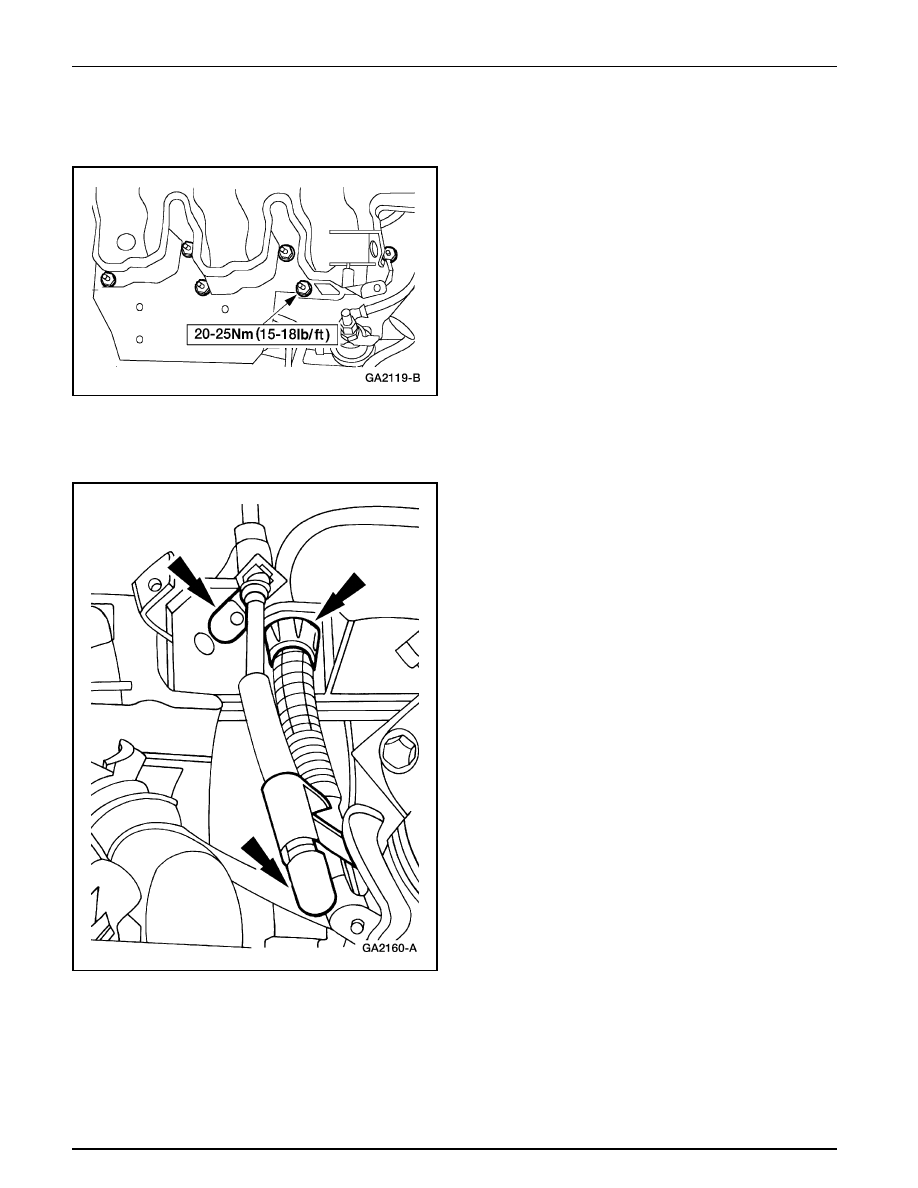

Coloque el múltiple de admisión superior e instale sus
tuercas.

2.

Conecte el conjunto del cable acelerador al múltiple.

Motor — 4.0L con Varillas Empujadoras

303-01A-13

303-01A-13

REPARACION EN EL VEHICULO (Continuación)

3.

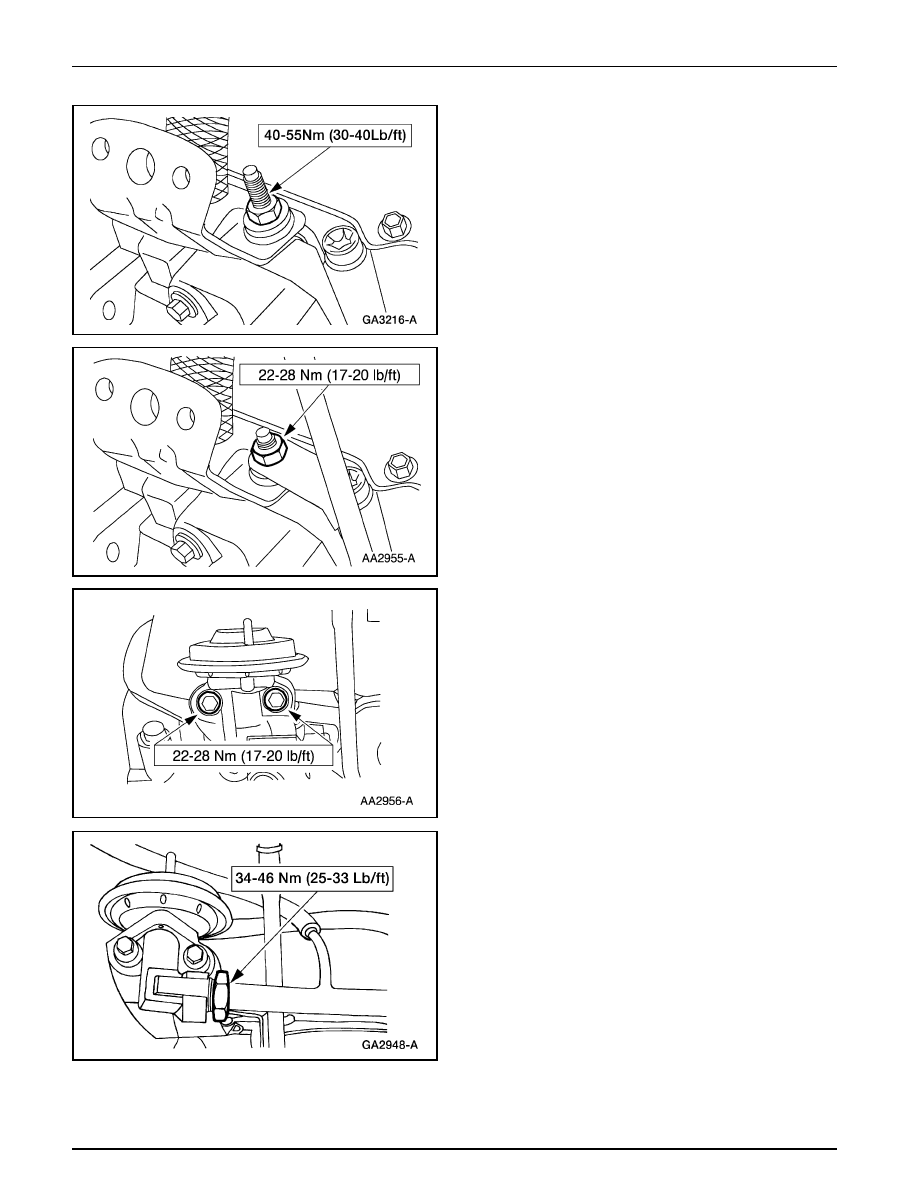

Coloque el tubo de salida EGR con su soporte e instale el
espárrago-tornillo.

4.

Instale el soporte del tubo del indicador del nivel de aceite
(6786) y su tuerca.

5.

Coloque la válvula EGR con su empacadura e instale los
tornillos.

6.

Conecte el tubo al múltiple de escape en la válvula EGR.

Motor — 4.0L con Varillas Empujadoras

303-01A-14

303-01A-14

REPARACION EN EL VEHICULO (Continuación)

7.

Levante y sujete el vehículo; consulte la Sección 100-02.

8.

Tenga acceso al múltiple de escape LI a través del orificio
para la rueda y conecte el tubo de la válvula EGR a dicho
múltiple.

9.

Baje el vehículo.

10. Coloque la bobina de encendido sobre el múltiple de

admisión superior e instale sus tornillos.

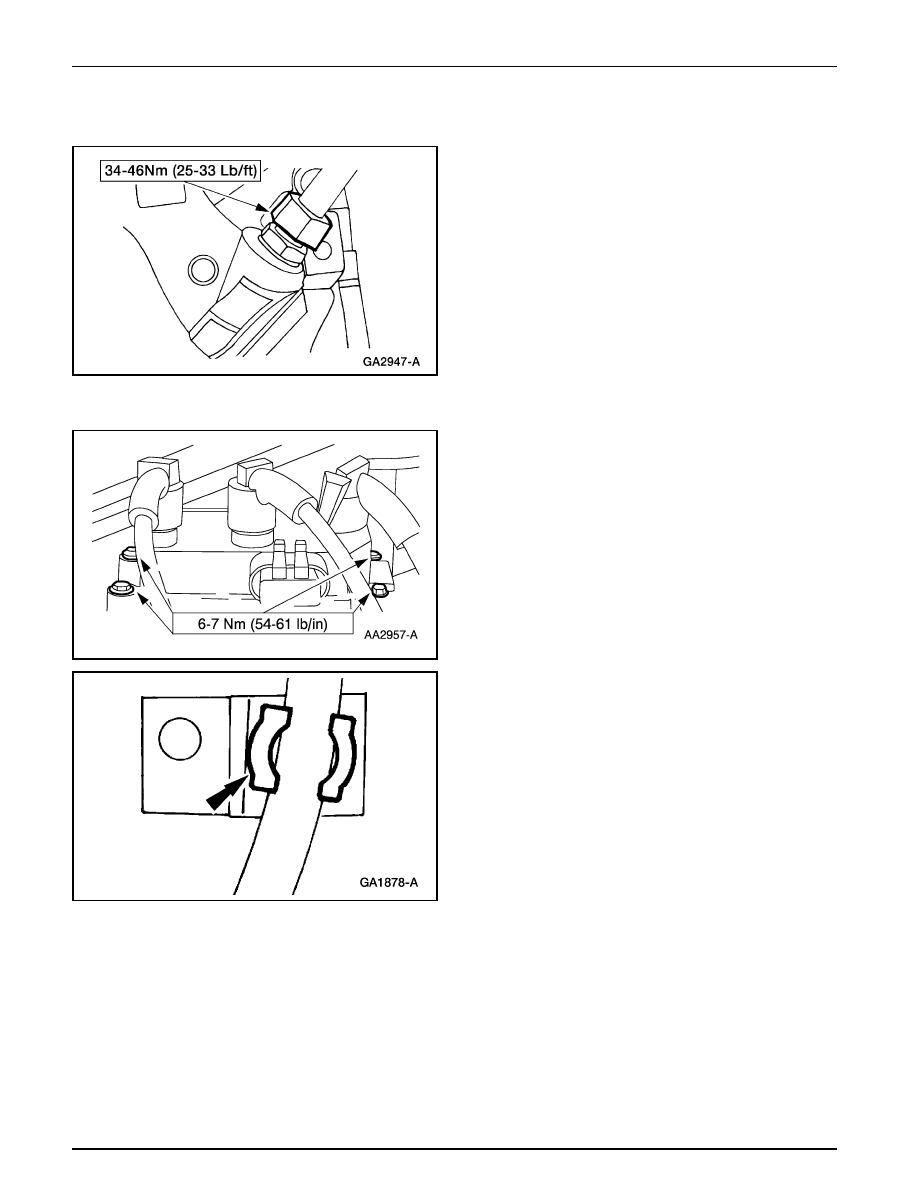

11. Coloque los cables de las bujías en las siete grapas de

retención
