Motor — 4.0L con Varillas Empujadoras

303-01A-19

303-01A-19

REPARACION EN EL VEHICULO (Continuación)

Instalación

1.

Limpie las superficies de sellado.

2.

Aplique una gota de goma siliconada en cuatro puntos.

•

Utilice Empacadura y Sellador de Silicón F6AZ-
19562-AA ó un equivalente que cumpla con la
especificación Ford WSE-M4G323-A6.

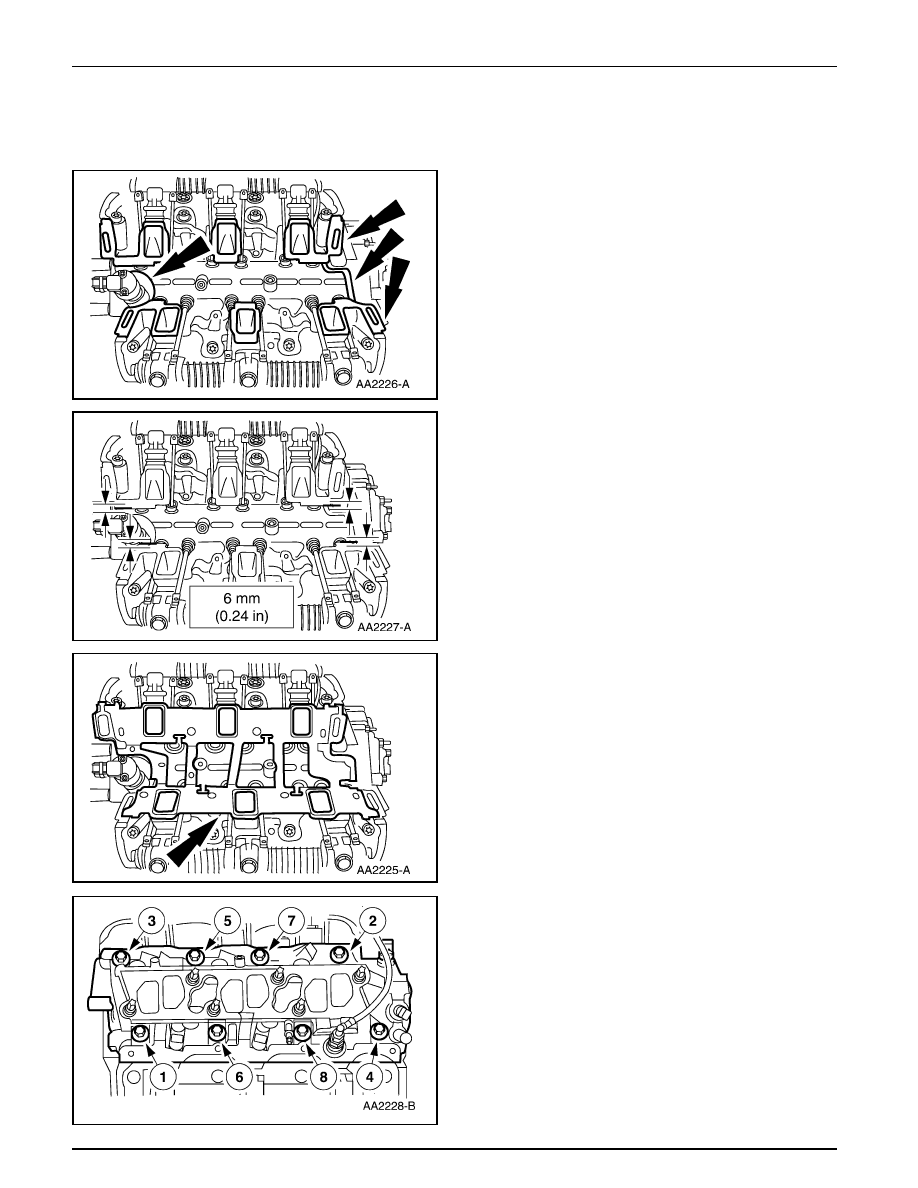

3.

Instale la empacadura del múltiple inferior de admisión.

4.

Utilizando los pasadores con guía, instale el múltiple de
admisión. Apriete los tornillos en la secuencia indicada
y en cuatro etapas:

1

Apriete a 2.5 Nm (22 lb / pul).

2

Apriete a 10 Nm (88 lb / pul).

3

Apriete a 13 Nm (115 lb / pul).

4

Apriete a 14-18 Nm (11-13 lb / pie).

Motor — 4.0L con Varillas Empujadoras

303-01A-20

303-01A-20

REPARACION EN EL VEHICULO (Continuación)

5.

Instale el termostato del agua. Para información adicional,
consulte la Sección 303-03.

6.

Instale ambas tapa-válvulas con sus empacaduras. Para
información adicional, consulte a Tapa-Válvulas — LD / LI,
en esta sección.

7.

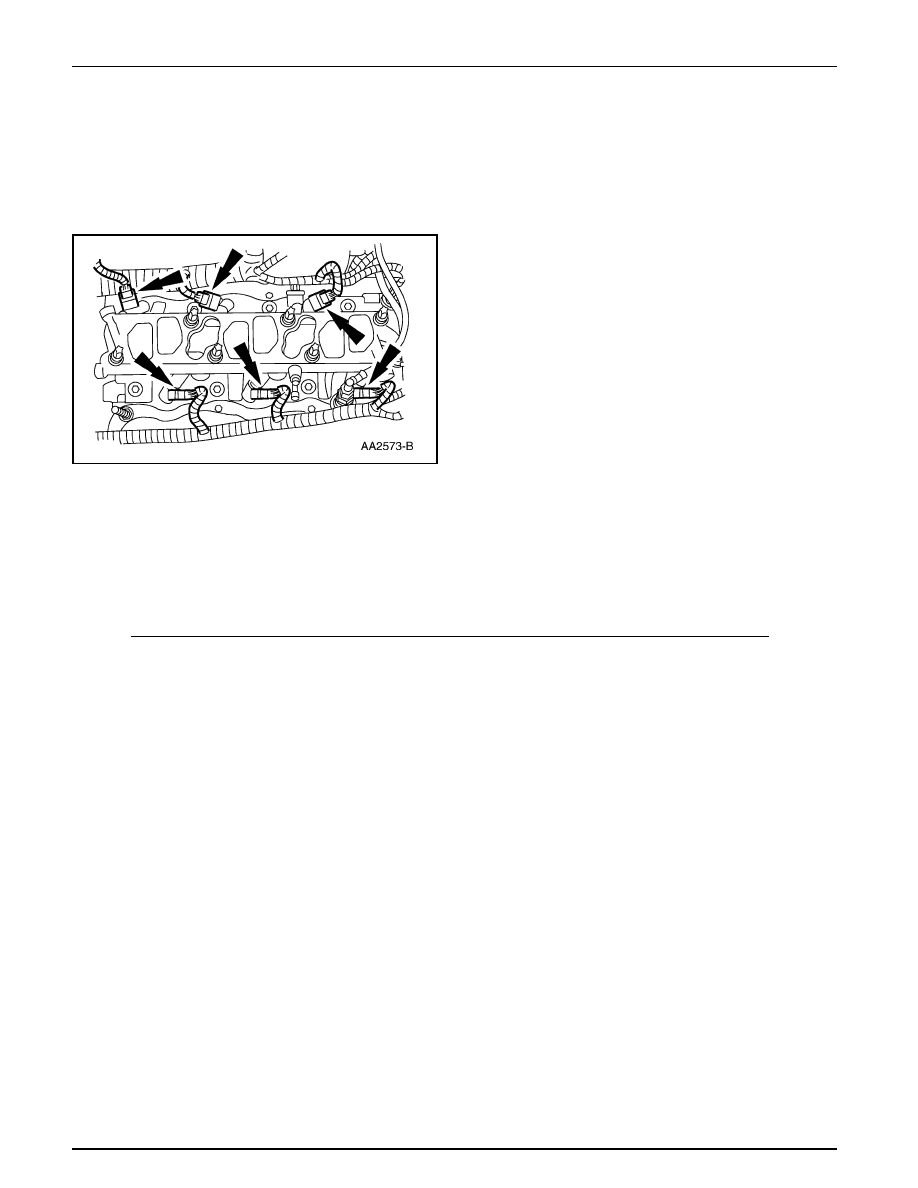

Conecte los inyectores de combustible, el sensor ECT, la
unidad emisora del indicador de la temperatura del agua
y el sensor de la presión del aceite al cableado sensor del
control del motor.

8.

Conecte la línea del combustible. Para información
adicional, consulte la Sección 310-01.

9.

Instale el múltiple de admisión inferior. Para información
adicional, consulte a Múltiple de Admisión — Superior,
en esta sección.

10. Conecte el cable de tierra de la batería.

Tapa-Válvulas — LD

Remoción

1.

Desconecte el cable de tierra de la batería (14301). Para
información adicional, consulte la Sección 414-01.

2.

Desmonte el tubo de salida (9B659) del filtro de aire.
Para información adicional, consulte la Sección 303-12.

3.

Drene el sistema de combustible. Para información
adicional, consulte la Sección 303-03.

4.

Desmonte la manguera superior del radiador (8260). Para
información adicional, consulte la Sección 303-03.

Motor — 4.0L con Varillas Empujadoras

303-01A-21

303-01A-21

REPARACION EN EL VEHICULO (Continuación)

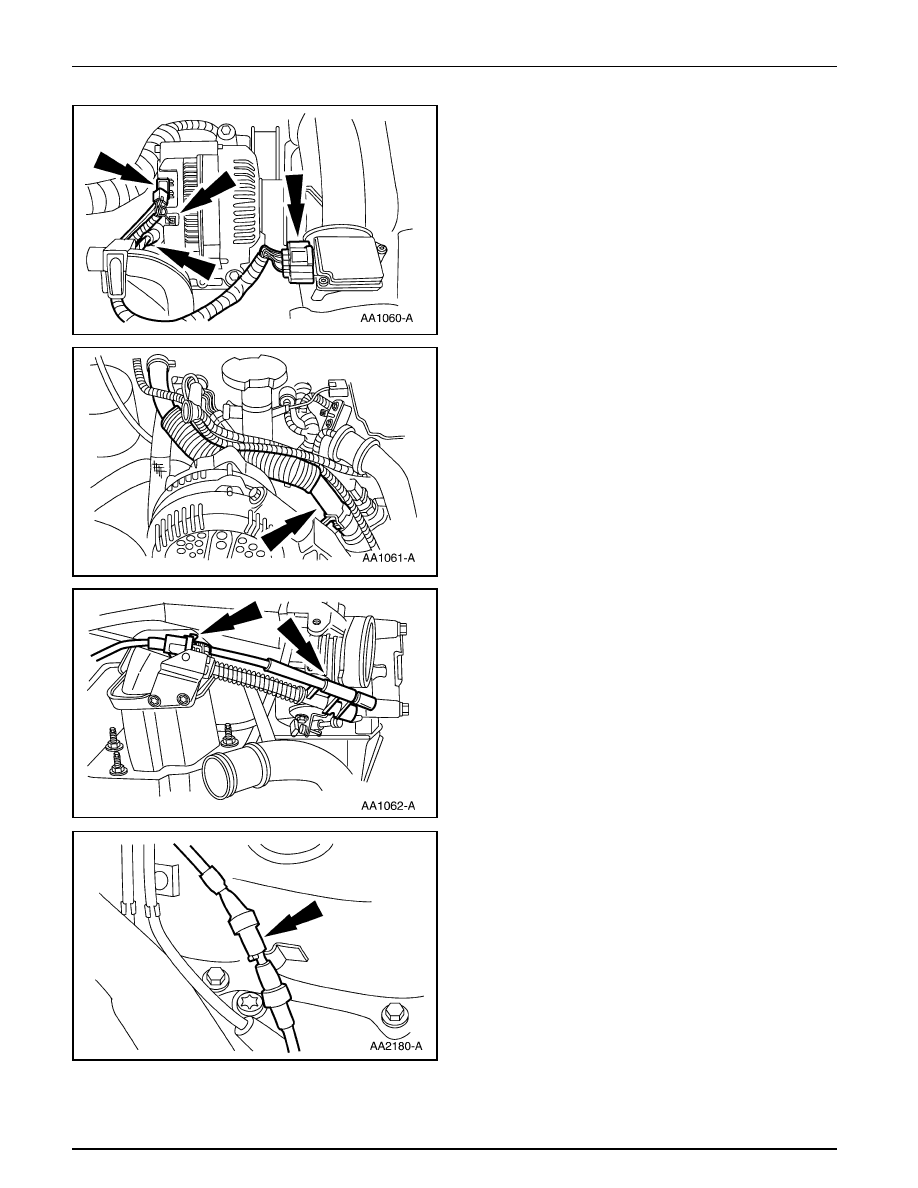

5.

Desconecte el cableado del sensor del control del motor
(12A581) del sensor (MAF) de flujo de masa de aire
(12B579) y el generador (GEN) (10300).

6.

Desconecte la manguera de agua (18472) del calefactor.

7.

Desconecte el cable del actuador del control de velocidad
(9A825).

8.

Desconecte la línea al recipiente de vacío.

Motor — 4.0L con Varillas Empujadoras

303-01A-22

303-01A-22

REPARACION EN EL VEHICULO (Continuación)

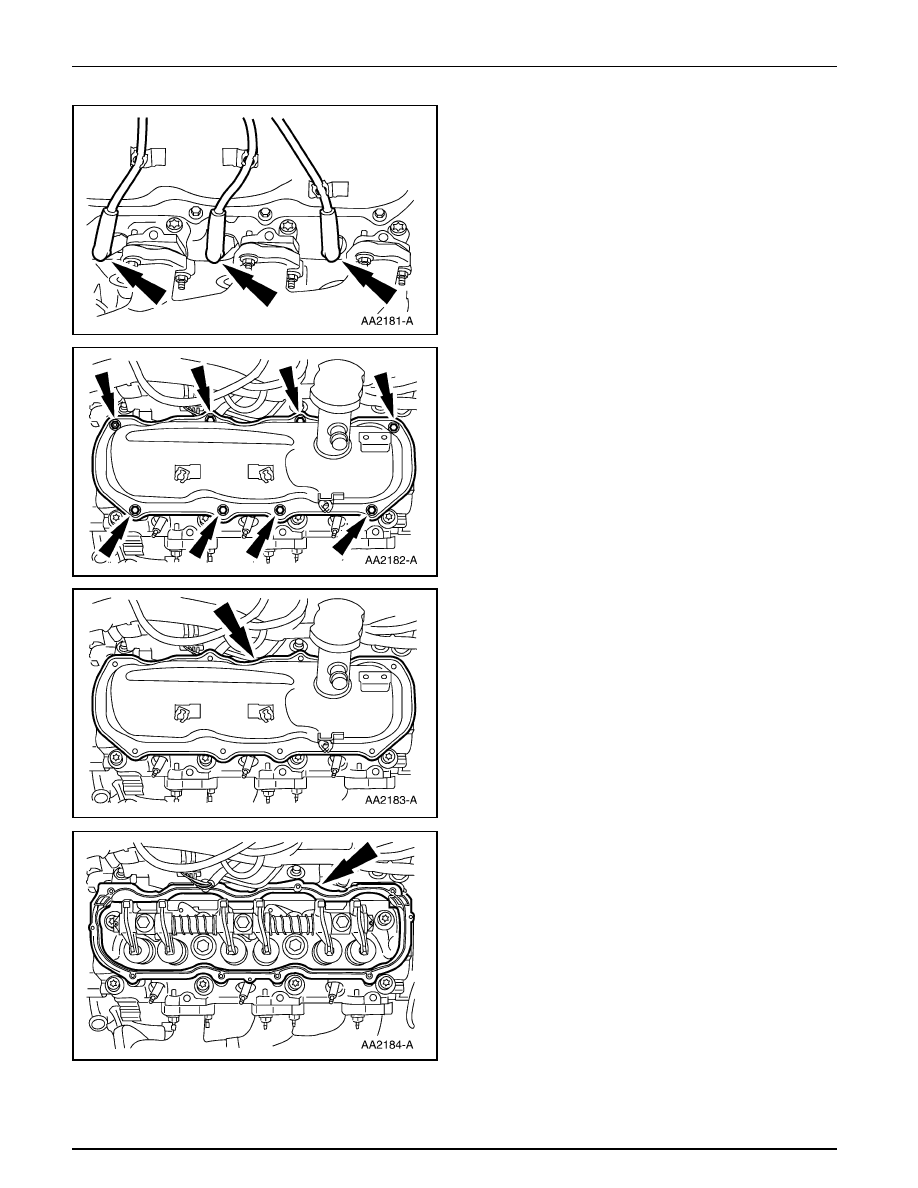

9.

Desconecte los cables de las bujías del lado derecho.

10. Remueva los tornillos y el espárrago-tornillo.

11. Desmonte el tapa-válvulas del lado derecho (6582).

12. Desmonte empacadura del tapa-válvulas (6584).
