Ford Explorer / Mercury Mountaineer. Manual - parte 201

Motor — 4.0L con Varillas Empujadoras

303-01A-27

303-01A-27

REPARACION EN EL VEHICULO (Continuación)

6.

Remueva el espárrago-tornillo y coloque el soporte del
tubo del indicador del nivel de aceite fuera del mismo.

7.

Remueva los tornillos y el espárrago-tornillo.

8.

Desmonte la tapa-válvulas del lado izquierdo (6582).

9.

Desmonte la empacadura (6584) del tapa-válvulas.

Motor — 4.0L con Varillas Empujadoras

303-01A-28

303-01A-28

REPARACION EN EL VEHICULO (Continuación)

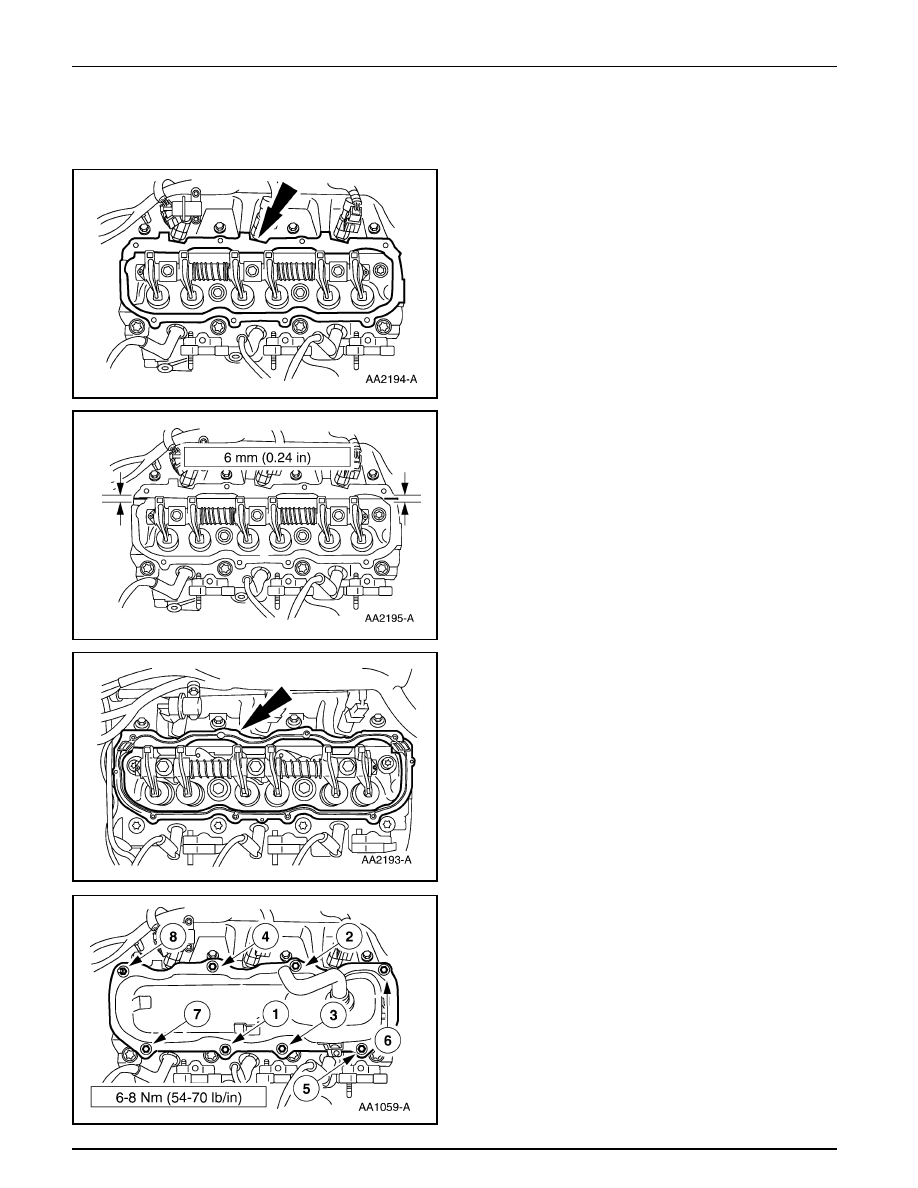

Instalación

1.

Limpie todas las superficies de sellado.

2.

Aplique una gota de goma siliconada en dos lugares.

•

Utilice Empacadura y Sellador de Silicón F6AZ-1956
2-AA ó un equivalente que cumpla con la
especificación Ford WSE-M4G323-A6.

3.

Instale la empacadura del tapa-válvulas.

4.

Instale la tapa-válvulas del lado izquierdo.

•

Apriete los tornillos en la secuencia indicada.

Motor — 4.0L con Varillas Empujadoras

303-01A-29

303-01A-29

REPARACION EN EL VEHICULO (Continuación)

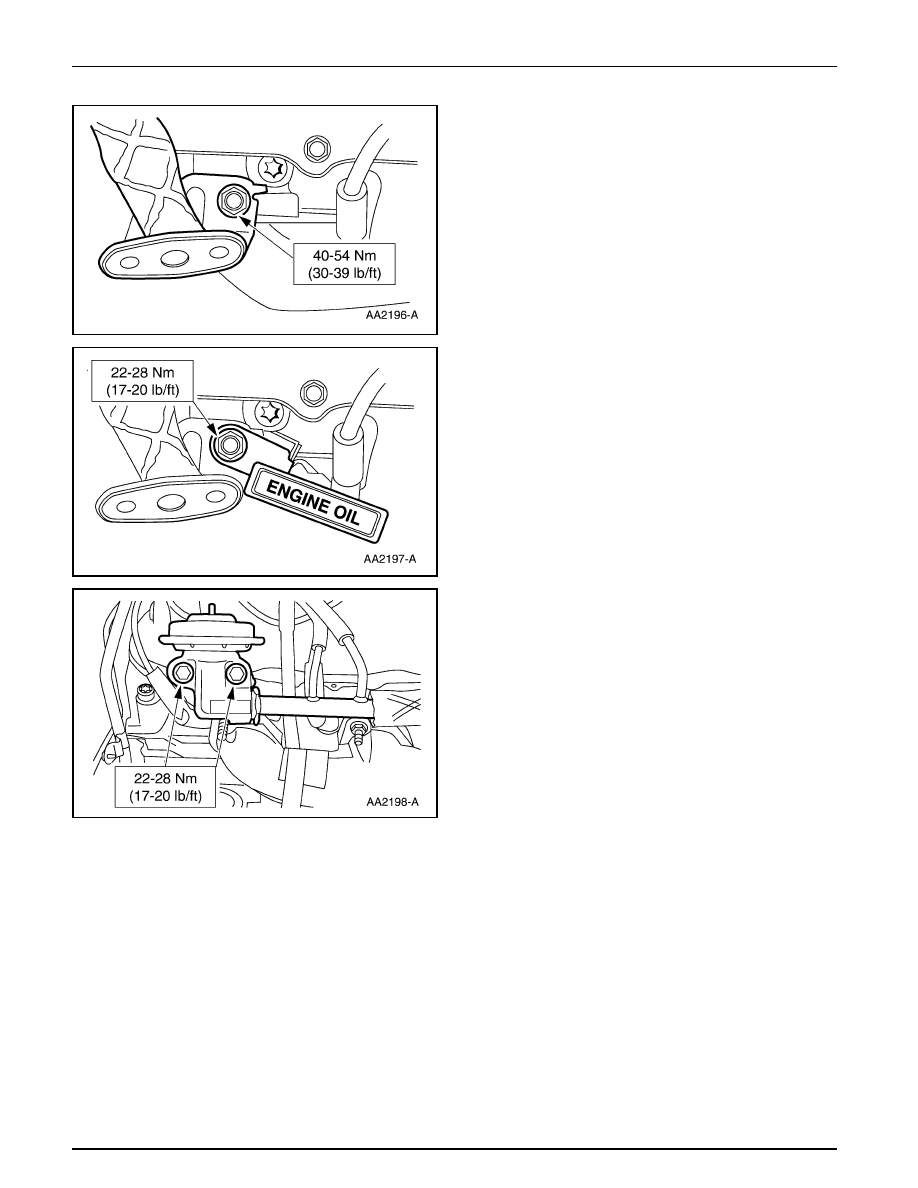

5.

Instale el espárrago tornillo.

6.

Instale la tuerca.

7.

Instale los tornillos.

8.

Instale el múltiple de admisión superior. Para información
adicional, consulte a Múltiple de Admisión — Superior,
en esta sección.

Motor — 4.0L con Varillas Empujadoras

303-01A-30

303-01A-30

REPARACION EN EL VEHICULO (Continuación)

9.

Conecte las líneas de vacío a la válvula EGR.

10. Conecte el cable de tierra de la batería.

Polea del Cigüeñal

Herramienta(s) Especial(es)

Extractor de Amortiguador de
Cigüeñal, 303-101 (T74P-6316-A)

Cambiador de Sello de Cigüeñal /
Alineador de Tapa,
303-335 (T88P-6701-A)

Remoción

1.

Desconecte el cable de tierra de la batería (14301). Para
información adicional, consulte la Sección 414-01.

2.

Desmonte el tubo de salida (9B659) del filtro de aire.
Para información adicional, consulte la Sección 303-12.

3.

Desmonte el aspa (8600) y el túnel (8146) del ventilador.
Para información adicional, consulte la Sección 303-03.

4.

Desmonte la correa motriz (8620). Para información
adicional, consulte la Sección 303-05.
