Ford Explorer / Mercury Mountaineer. Manual - parte 170

Columna de la Dirección

211-04-55

211-04-55

Eje de la Columna de la Dirección (Continuación)

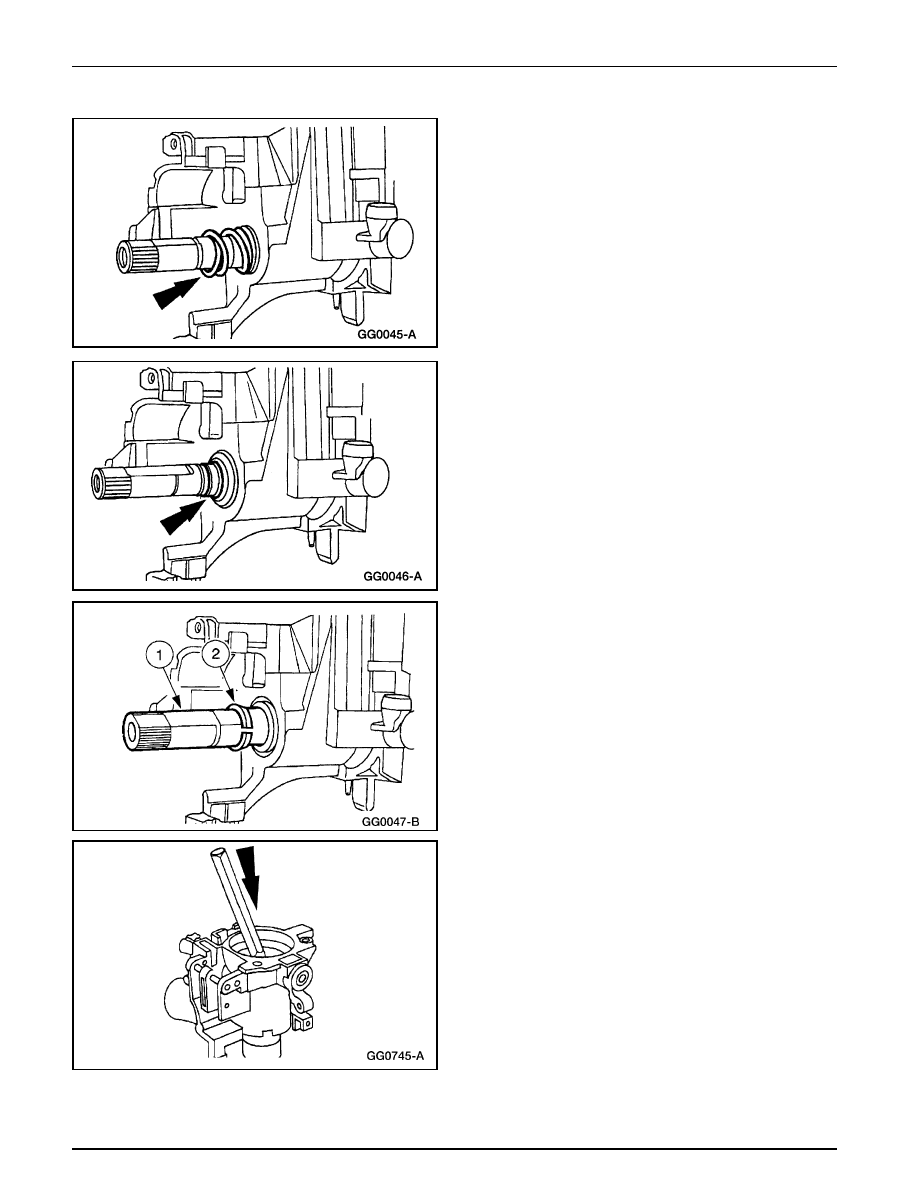

16. Retire el resorte (3520) de la rolinera superior de la

columna (3520).

17. Retire la camisa de la rolinera (3518) de la columna.

18. Para retirar el anillo de tolerancia de la rolinera de la

columna.

1

Deslice el eje de la columna hacia dentro del
alojamiento del cilindro de bloqueo y después hacia
afuera.

2

Deslice el anillo de tolerancia de la rolinera fuera del
eje de la columna de dirección.

19. Utilizando un botador adecuado, retire la rolinera (3517)

del alojamiento del cilindro de bloqueo de la columna.

Columna de la Dirección

211-04-56

211-04-56

Eje de la Columna de la Dirección (Continuación)

Vehículos con columnas inclinables de la dirección

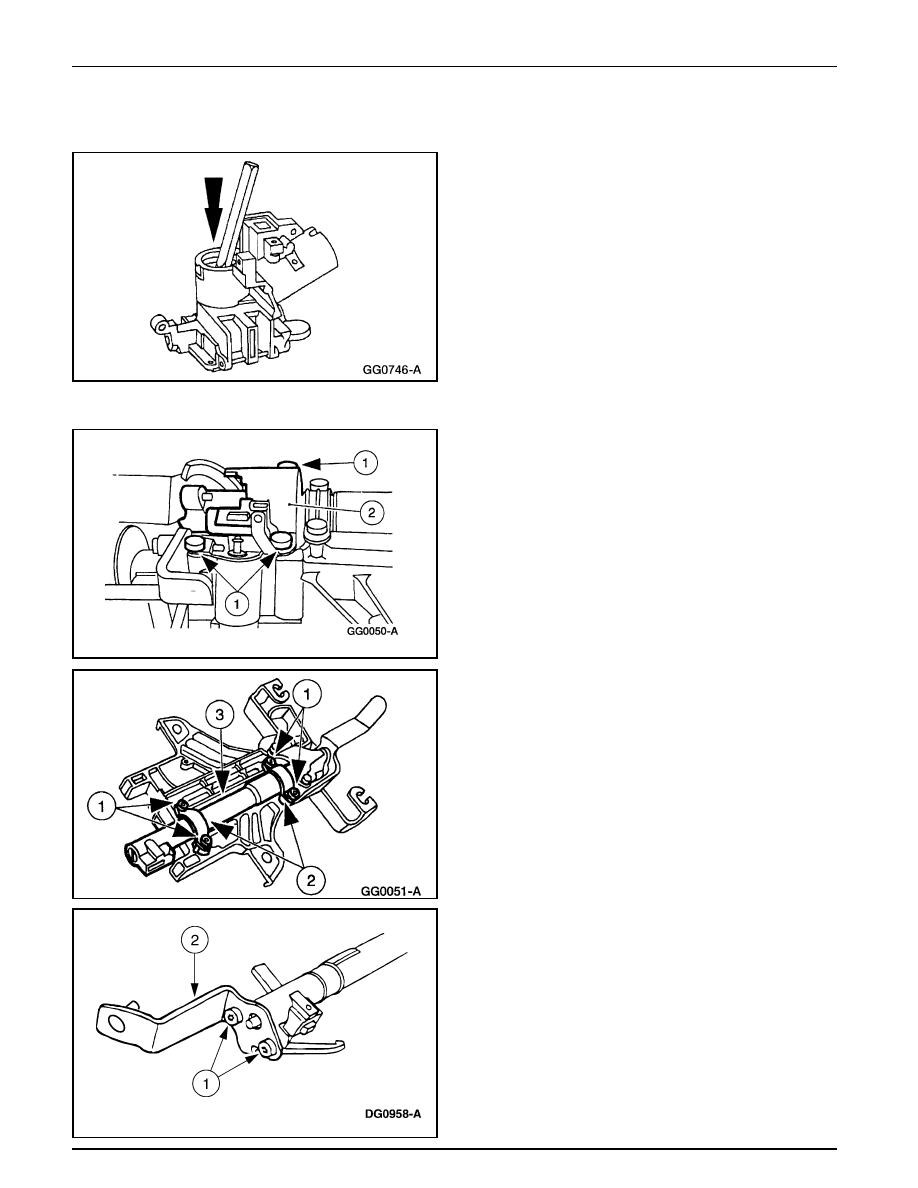

20. Utilice un botador adecuado para desmontar la rolinera

del alojamiento del cilindro de bloqueo de la columna.

Todos los vehículos

21. Para remover el solenoide de interbloqueo cambio/freno.

1

Retire los 3 pernos.

2

Retire el solenoide de interbloqueo cambio/freno.

22. Para remover el tubo de cambios.

1

Retire los cuatro pernos.

2

Retire las dos abrazaderas del tubo de los cambios.

3

Retire el tubo de cambios.

23. Para remover el brazo y soporte (7302) de la palanca

selectora de la transmisión.

1

Remueva los dos tornillos.

2

Retire el brazo de la palanca selectora de la
transmisión y el soporte.

Columna de la Dirección

211-04-57

211-04-57

Eje de la Columna de la Dirección (Continuación)

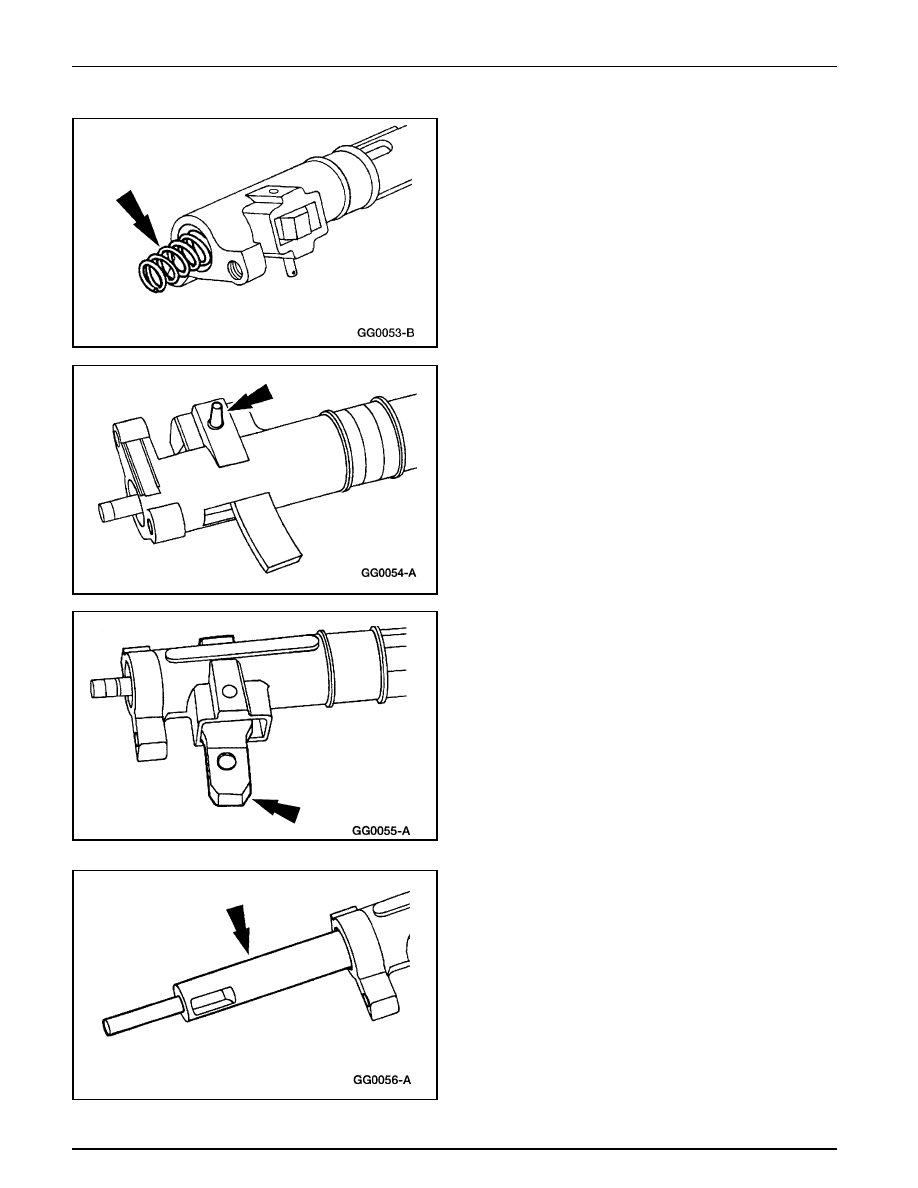

24. Retire el resorte (7379) del tubo selector de los cambios.

25. Extraiga el pasador (7W441) de la palanca del tubo de

los cambios.

26. Retire la palanca de los cambios (7210).

27. Retire el émbolo (7361) de la palanca del selector de

cambios en la columna.

•

Si está doblado, reemplace el émbolo.

Columna de la Dirección

211-04-58

211-04-58

Eje de la Columna de la Dirección (Continuación)

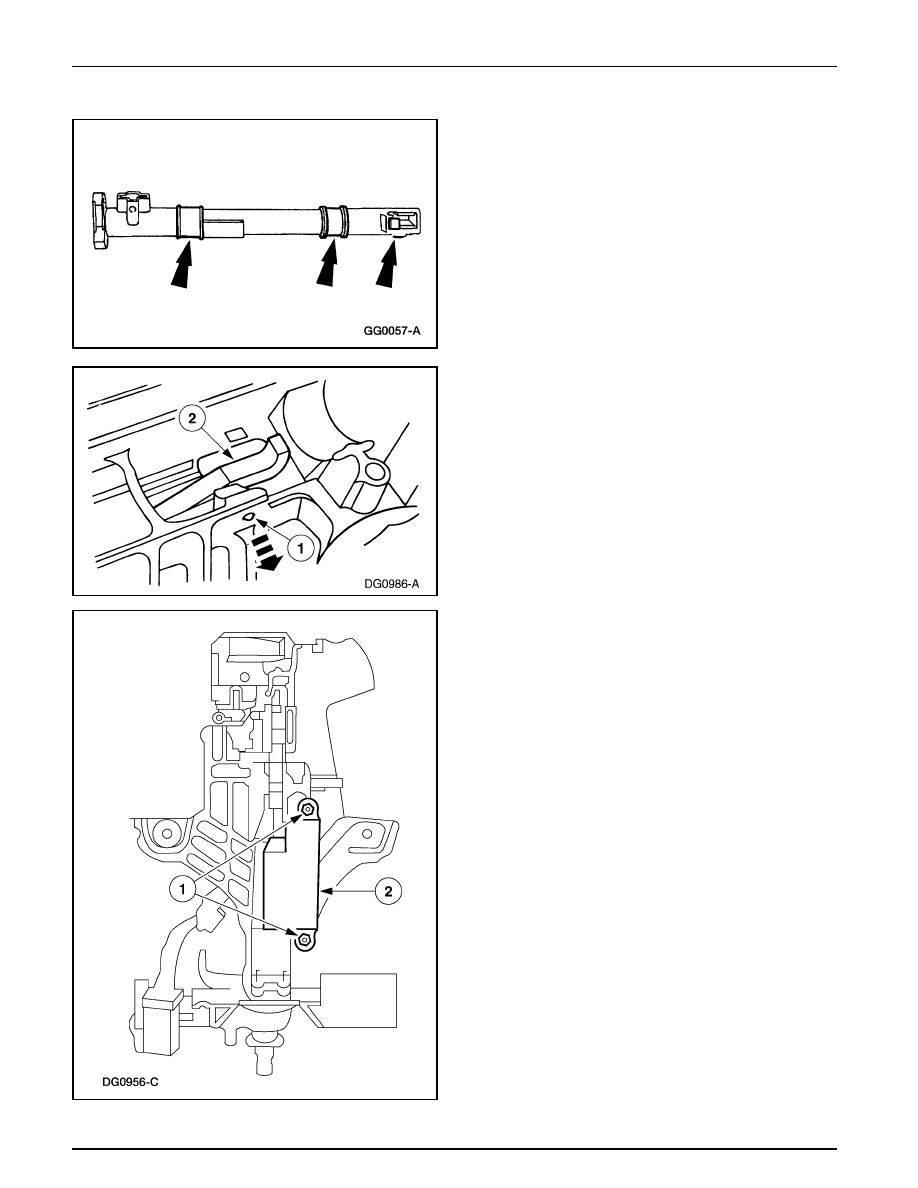

28. Retire los dos bujes que sirven de zócalos de la palanca

de cambios y el clip de la palanca selectora de control de
la transmisión.

29. Para remover el trinquete (3E691) de bloqueo de la

columna de dirección.

1

Extraiga el pasador de la palanca de bloqueo de la
columna.

2

Retire el trinquete de bloqueo de la columna de la
dirección.

30. Para remover el interruptor de la ignición (11572).

1

 Remueva los pernos.

2

Retire el interruptor de ignición.
