Columna de la Dirección

211-04-59

211-04-59

Eje de la Columna de la Dirección (Continuación)

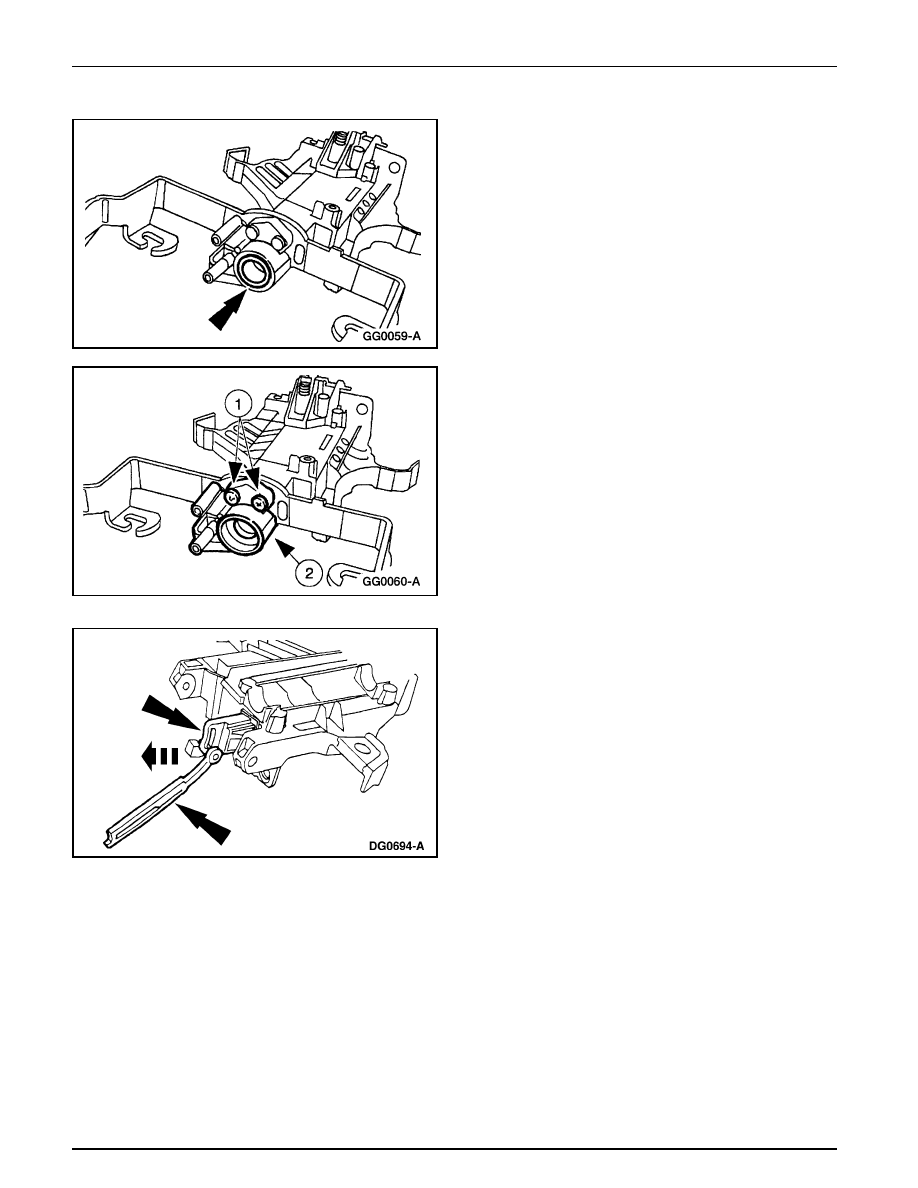

31. Retire la rolinera y camisa inferiores de la columna.

32. Para remover el retén de la rolinera inferior de la columna.

1

Remueva los tres pernos.

2

Retire el retén.

33. Retire los accionadores, superior e inferior, de bloqueo

de la columna de dirección.

Columna de la Dirección

211-04-60

211-04-60

Eje de la Columna de la Dirección (Continuación)

Armado

ADVERTENCIA: Utilice siempre lentes de

seguridad cuando repare un vehículo con sistemas SRS y
cuando manipule un módulo del air bag. Esto reducirá el
riesgo de lesiones personales en el caso de un despliegue
accidental.

ADVERTENCIA: Cargue un módulo del air bag

activo con la cubierta decorativa y la bolsa apuntando lejos
de su cuerpo. Con esto se reducirán los riesgos de lesiones
personales en el caso de un despliegue accidental.

ADVERTENCIA: No coloque un módulo del air bag

activo con la cubierta decorativa hacia abajo. Esto reducirá
el riesgo de lesiones personales en el caso de un despliegue
accidental.

ADVERTENCIA: Después del despliegue, la

superficie del air bag puede contener depósitos de
hidróxido de sodio, un producto de la combustión, que es
generadora de gases, que es irritante para la piel. Lave
sus manos con agua y jabón al terminar su manipulación.

ADVERTENCIA: Nunca tantee los conectores sobre

el módulo del air bag. Si hace esto, puede producir un
despliegue de la bolsa y producirse lesiones personales.

ADVERTENCIA: Los módulos del air bag con la

cubierta decorativa decolorada ó dañada deben ser
reemplazados, no pintados de nuevo.

ADVERTENCIA: La orientación del sensor del

vehículo es crítica para la correcta operación del sistema.
Si un vehículo equipado con un sistema SRS sufre una
colisión, inspeccione el soporte de montaje del sensor y el
cable terminal de conexión para verificar si están
deformados. Reemplace y ubique adecuadamente el sensor
ó cualquier otro componente dañado del sistema SRS ya
sea que el air bag se haya desplegado ó no.

Columna de la Dirección

211-04-61

211-04-61

Eje de la Columna de la Dirección (Continuación)

ADVERTENCIA: Para evitar despliegues

accidentales y posibles lesiones personales, el suministro
de corriente de respaldo debe ser agotada antes de reparar
/ reemplazar cualquier componente de sistemas SRS,
frontal ó lateral, y antes de reparar, reemplazar, ajustar ó
golpear componentes en las cercanías de los sensores del
air bag frontal ó lateral, tales como puertas, el panel de
instrumentos, la consola, cerraduras y topes de puertas,
asientos y cerraduras del capo.

Por favor, consulte el manual de taller apropiado para el
vehículo para determinar la ubicación de los sensores del
air bag frontal.

Los sensores del air bag lateral están ubicados en ó cerca
de la base del pilar B.

Para agotar la corriente de respaldo, desconecte el cable
de tierra de la batería y espere, al menos, 1 minuto. Esté
seguro de desconectar las baterías auxiliares y suministros
de corriente (si está equipado).

Todos los vehículos

1.

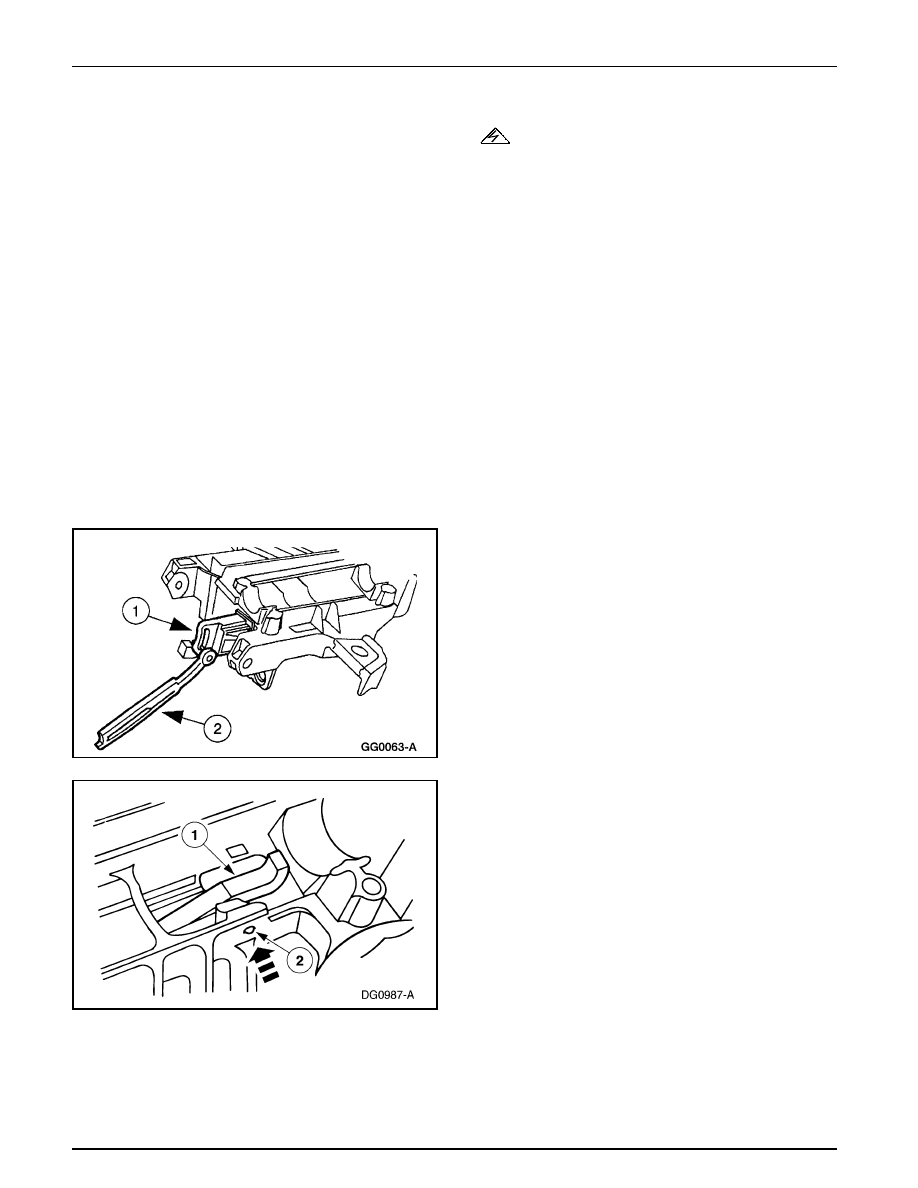

Para instalar los accionadores de bloqueo de la columna
de dirección.

1

Lubrique los accionadores de bloqueo de la columna
con Grasa de Cilindro de Ignición FOAZ-19584-A,
ó con un equivalente que cumpla la especificación
Ford ESA-M1C232-A.

2

Instale los accionadores.

2.

Nota: Cubra todas las superficies con Grasa de Cilindro
de Ignición FOAZ-19584-A, ó con un equivalente que
cumpla la especificación Ford ESA-M1C282-A.

Para instalar el trinquete de bloqueo la columna de
dirección.

1

Coloque el trinquete.

2

Introduzca el pasador (3B663) de la palanca de
bloqueo de la columna.

Columna de la Dirección

211-04-62

211-04-62

Eje de la Columna de la Dirección (Continuación)

3.

Para instalar el retén (3D681) de la rolinera inferior de la
columna.

1

Coloque el retén de la rolinera inferior de la columna.

2

Instale los tres pernos.

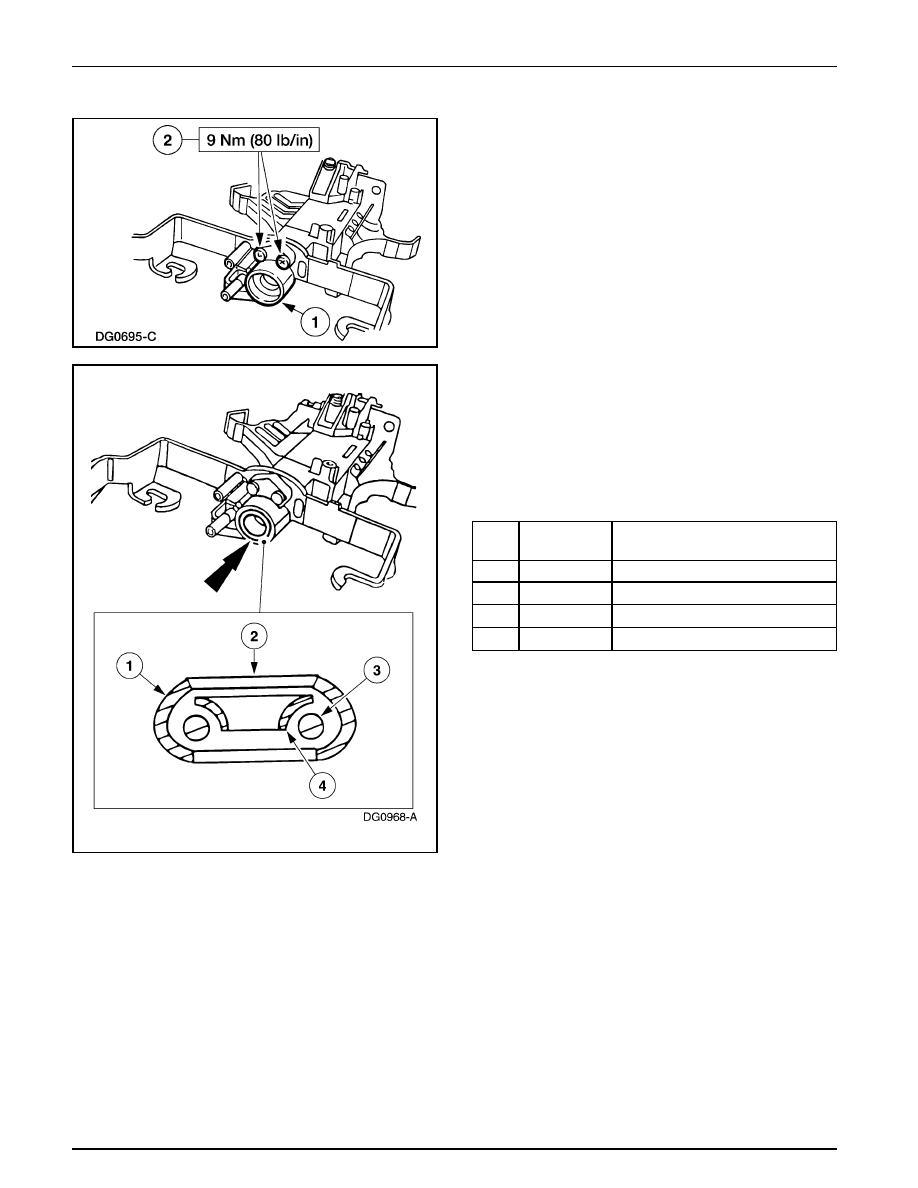

4.

Nota:  La posición « UP « de la rolinera debe estar
apuntando hacia adelante, hacia el motor.

Nota: Instale la rolinera y camisa de la columna de tal
forma que la pista interior sea visible después de montada.

Instale la rolinera y camisa de la columna de dirección.

1

—

Pista exterior

2

3517

Rolinera (en la posición « UP «)

3

—

Munición

4

—

Pista interior

Número

Item

de Parte

Descripción
