Columna de la Dirección

211-04-51

211-04-51

Eje de la Columna de la Dirección (Continuación)

3.

Retire la columna de dirección (3C529). Para información
adicional, consulte a Columna, en esta sección.

4.

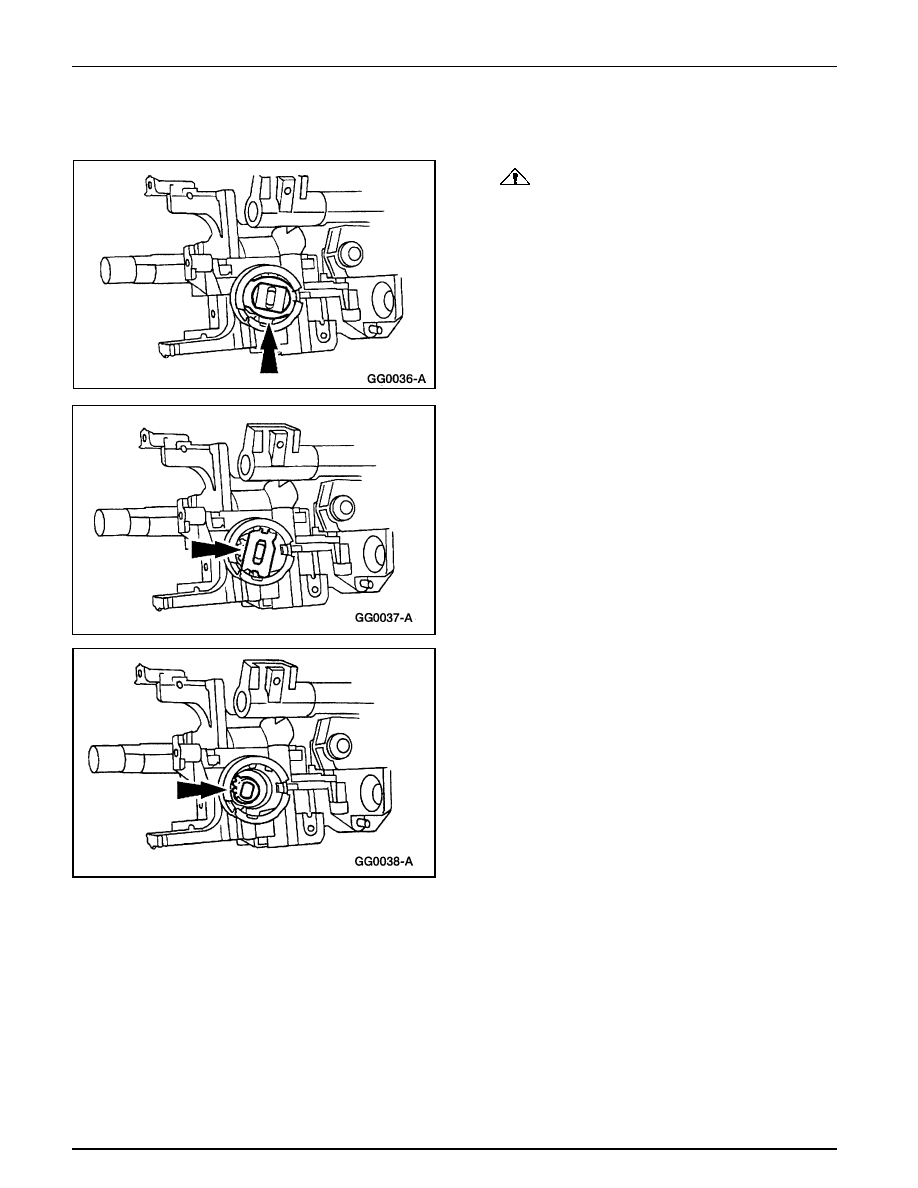

PRECAUCIÓN: Observe cuidadosamente la

posición del engranaje de bloqueo de la columna, la
rolinera y de su retén antes de desmontarlos.

Retire el retén de la rolinera (3C610).

5.

Retire la rolinera (3E700) del alojamiento de bloqueo de
la columna.

6.

Retire el engranaje (3E717) de bloqueo de la columna.

Columna de la Dirección

211-04-52

211-04-52

Eje de la Columna de la Dirección (Continuación)

Vehículos con columnas inclinables de la dirección

7.

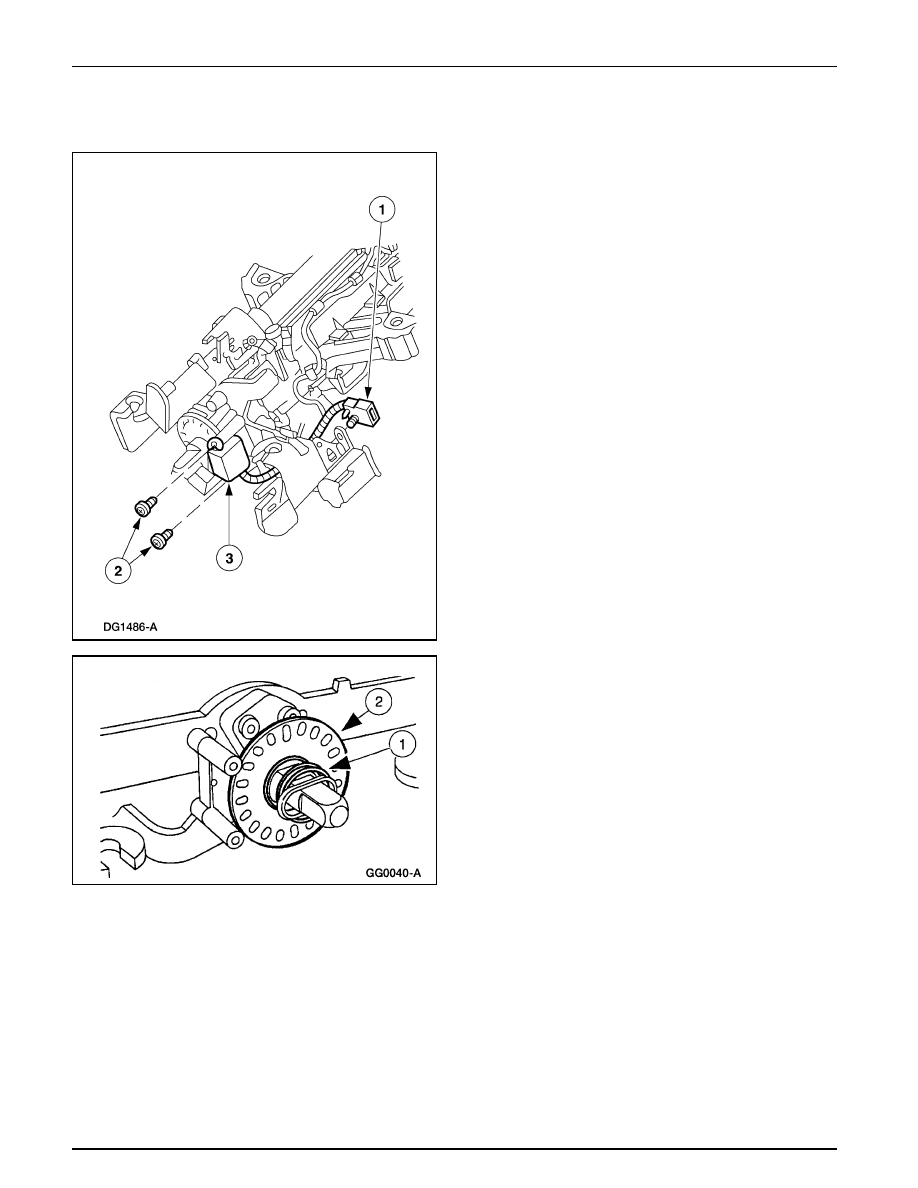

Para remover el sensor (18B015) electrónico del
amortiguador de impactos de la dirección.

1

Desconecte el conector eléctrico.

2

Retire los tornillos.

3

Retire el sensor electrónico del amortiguador de
impactos de la dirección.

8.

Para remover el anillo sensor.

1

Retire el resorte de la rolinera inferior de la columna
de la dirección.

2

Retire el anillo.

Columna de la Dirección

211-04-53

211-04-53

Eje de la Columna de la Dirección (Continuación)

Vehículos con columnas fijas de dirección

9.

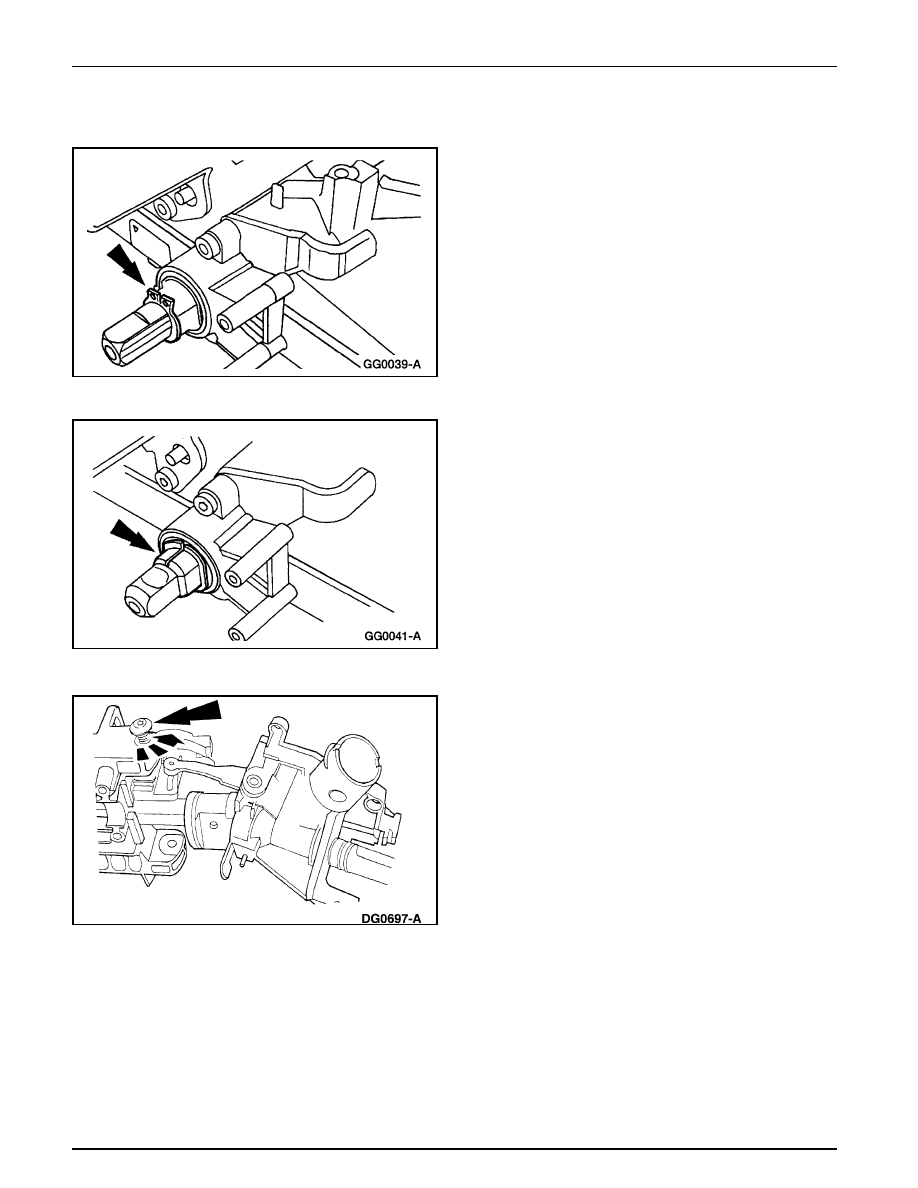

Retire el anillo de retención desde el fondo del eje de la
columna.

Todos los vehículos

10. Retire el anillo de tolerancia (3L539) del eje de la columna

de dirección.

Vehículos con columnas inclinables de la dirección

11. Remueva los dos tornillos pivote del alojamiento del

cilindro de bloqueo.

Columna de la Dirección

211-04-54

211-04-54

Eje de la Columna de la Dirección (Continuación)

Vehículos con columnas fijas de dirección

12. Retire los dos tornillos del alojamiento del cilindro de

bloqueo y el espaciador (3C549) de la columna de la
dirección.

Todos los Vehículos

13.

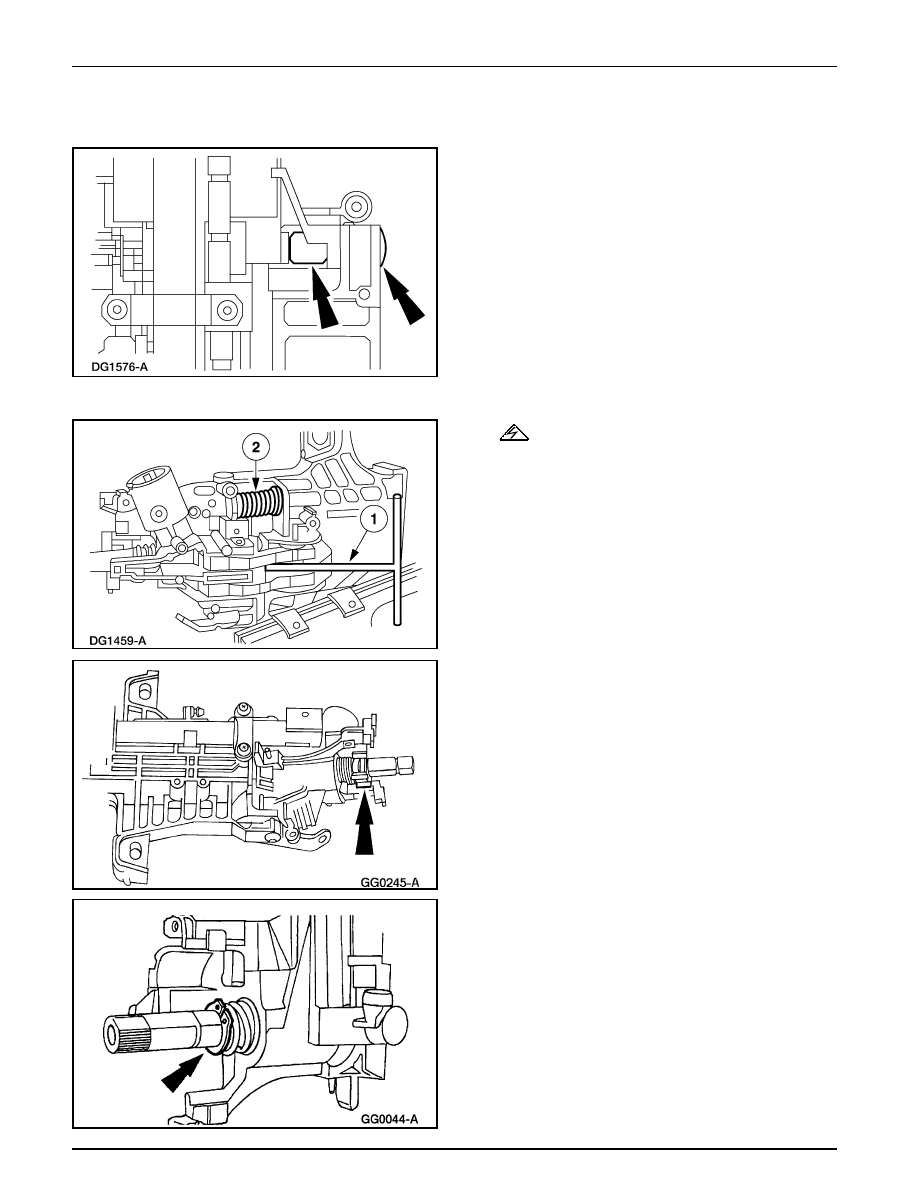

ADVERTENCIA: El resorte de posición de la

columna de dirección está bajo tensión y puede salirse
con gran fuerza.

Para remover el alojamiento (3511) del cilindro de bloqueo
y el eje de la columna del alojamiento (3F723) del
accionador de la dirección.

1

Palanquee hacia arriba las palancas (3B661) de
bloqueo de la columna, utilizando la herramienta
fabricada en el taller.

2

En las columnas inclinables, retire el resorte de
posición (3D655) de la columna.

14. Retire la leva de cancelar la señal de cruce.

15. Retire el anillo de retención.
