Columna de la Dirección

211-04-47

211-04-47

Eje de la Columna de la Dirección (Continuación)

Vehículos con columna de dirección inclinable

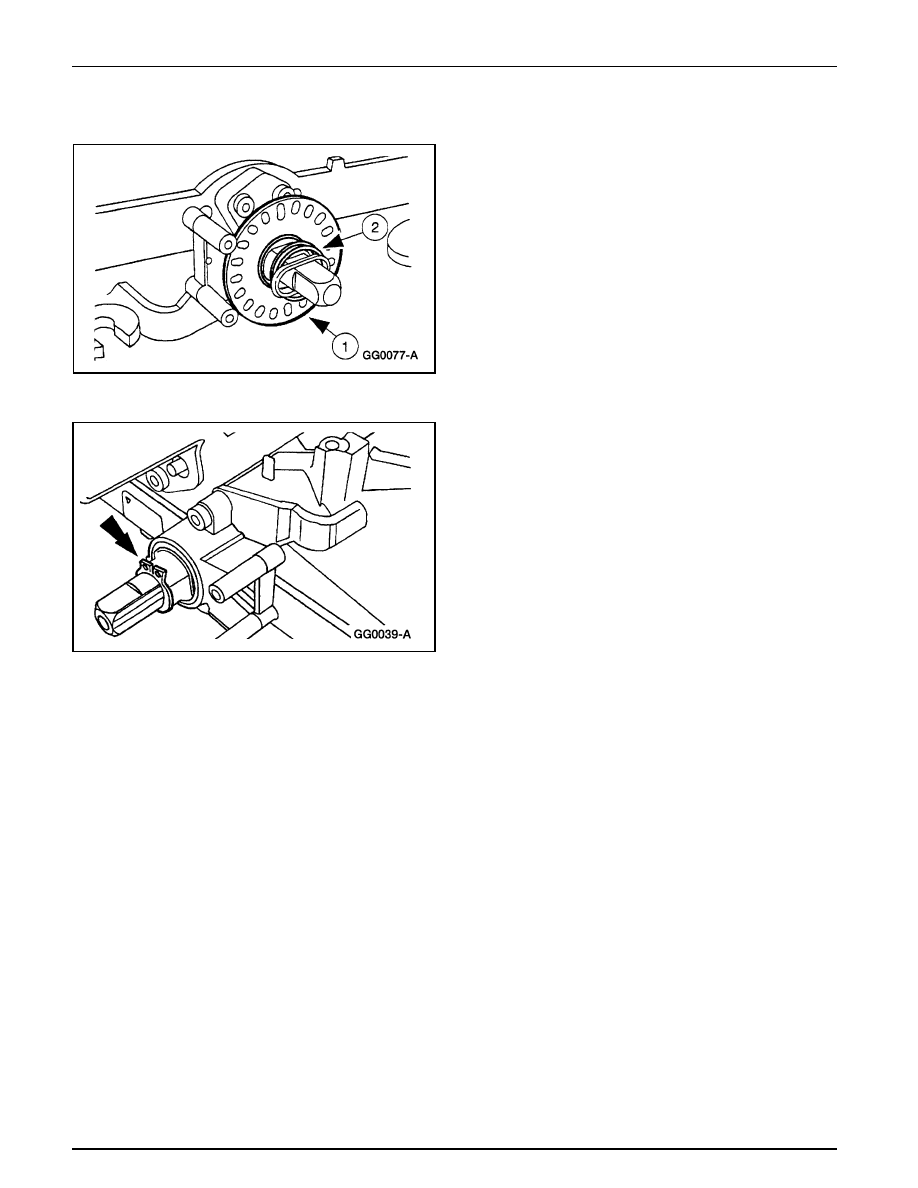

18. Para instalar el anillo sensor.

1

Instale el anillo sensor.

2

Instale el resorte de la rolinera inferior de la columna.

Vehículos con columna fija de dirección

19. Instale el anillo retén.

Columna de la Dirección

211-04-48

211-04-48

Eje de la Columna de la Dirección (Continuación)

Todos los vehículos

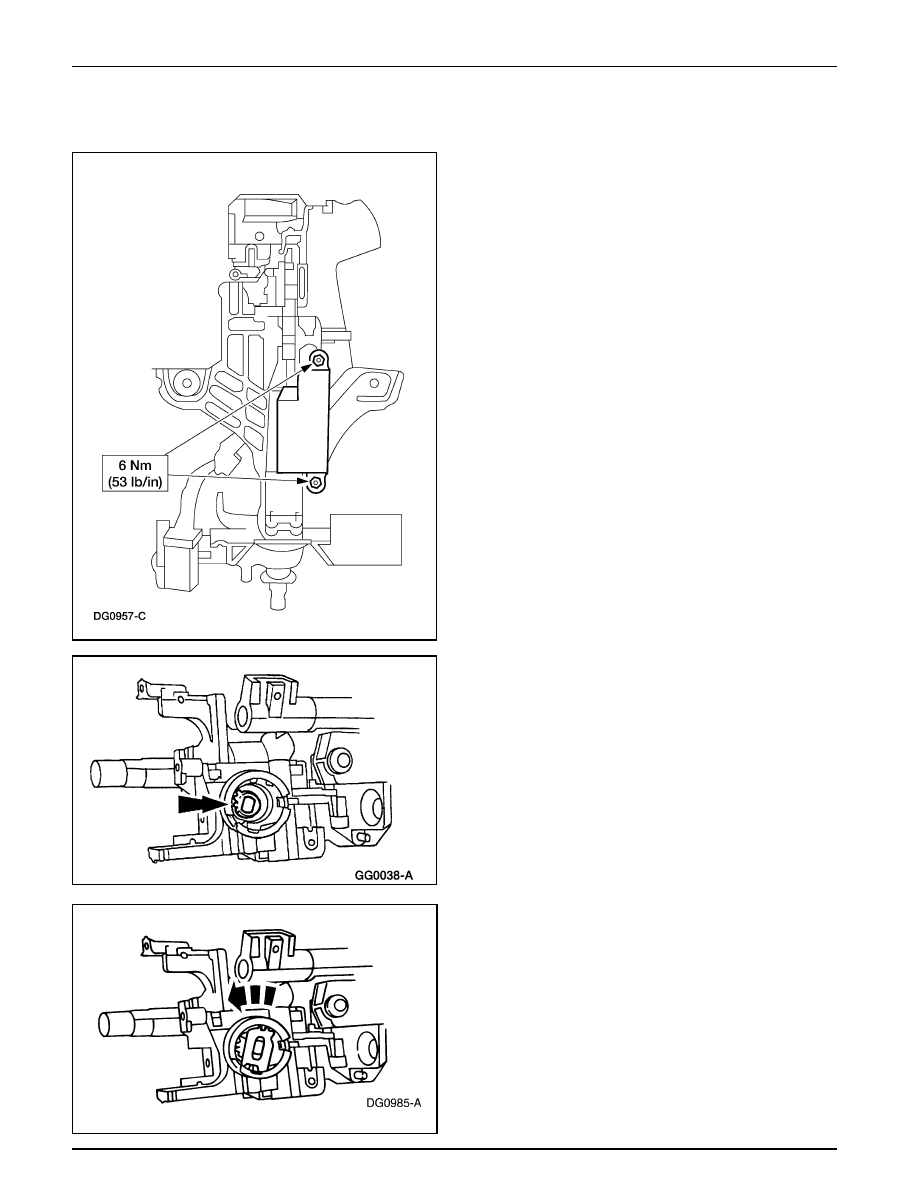

20. Instale el interruptor de la ignición. Apriete los pernos a

especificación.

21. Nota: La sección angosta de la ranura para la llave en el

engranaje de bloqueo debería estar en la posición de la 1
en punto.
Instale el engranaje de bloqueo de la columna de dirección.

•

Cubra el engranaje de bloqueo con Grasa de Cilindro
de Ignición FOAZ-19584-A, ó con un equivalente
que cumpla la especificación Ford ESA-M1C232-A.

22. Para instalar la rolinera del alojamiento de bloqueo de la

columna de dirección.

•

 La sección angosta de la ranura para la llave debería
estar en la posición de la 1 en punto, con la lengüeta
interior en la posición de las 3 en punto, y gírela en
sentido anti-horario.

•

 Lubrique la rolinera del alojamiento de bloqueo de
la dirección con Grasa de Cilindro de Ignición

FOAZ-19584-A, ó con un equivalente que cumpla la
especificación Ford ESA-M1C232-A.

Columna de la Dirección

211-04-49

211-04-49

Eje de la Columna de la Dirección (Continuación)

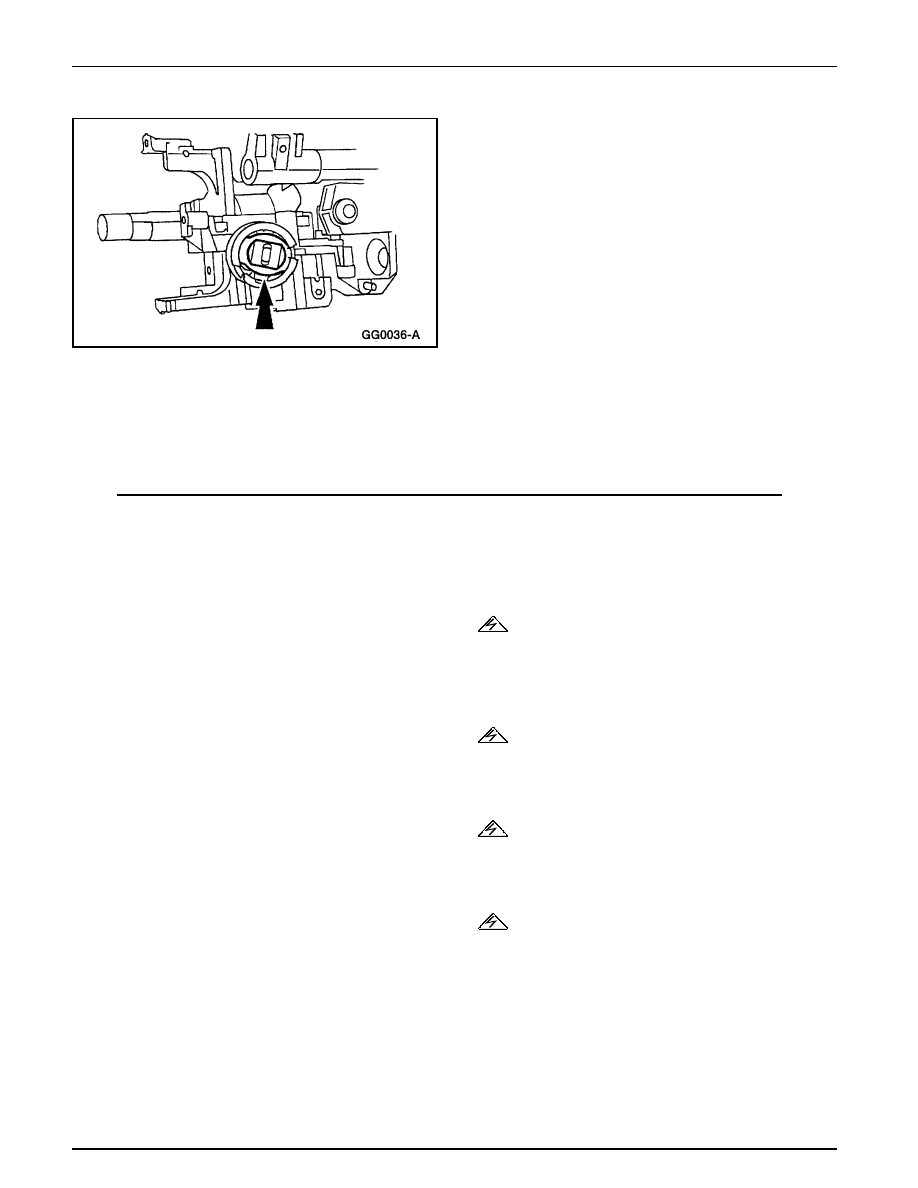

23. Instale firmemente el retén de la rolinera superior de la

columna para que encaje con las cuatro lengüetas de
retención dentro del alojamiento de bloqueo.

Desarmado

ADVERTENCIA: Utilice siempre lentes de

seguridad cuando repare un vehículo con sistemas SRS y
cuando manipule un módulo del air bag. Esto reducirá el
riesgo de lesiones personales en el caso de un despliegue
accidental.

ADVERTENCIA: Cargue un módulo del air bag

activo con la cubierta decorativa y la bolsa apuntando lejos
de su cuerpo. Con esto se reducirán los riesgos de lesiones
personales en el caso de un despliegue accidental.

ADVERTENCIA: No coloque un módulo del air bag

activo con la cubierta decorativa hacia abajo. Esto reducirá
el riesgo de lesiones personales en el caso de un despliegue
accidental.

ADVERTENCIA: Después del despliegue, la

superficie del air bag puede contener depósitos de
hidróxido de sodio, un producto de la combustión, que es
generadora de gases, que es irritante para la piel. Lave
sus manos con agua y jabón al terminar su manipulación.

24. Instale la columna de dirección. Para información

adicional, consulte a Columna en esta sección.

25. Instale el cilindro de bloqueo del interruptor de la ignición.

Para información adicional consulte a Cilindro de Bloqueo
del Interruptor de Encendido — Cilindro Funcional /
Cilindro No Funcional, en esta sección.

Columna de la Dirección — Caja Automática

Columna de la Dirección

211-04-50

211-04-50

Eje de la Columna de la Dirección (Continuación)

ADVERTENCIA: Nunca tantee los conectores sobre

el módulo del air bag. Si hace esto, puede producir un
despliegue de la bolsa y producirse lesiones personales.

ADVERTENCIA: Los módulos del air bag con la

cubierta decorativa decolorada ó dañada deben ser
reemplazados, no pintados de nuevo.

ADVERTENCIA: La orientación del sensor del

vehículo es crítica para la correcta operación del sistema.
Si un vehículo equipado con un sistema SRS sufre una
colisión, inspeccione el soporte de montaje del sensor y el
cable terminal de conexión para verificar si están
deformados. Reemplace y ubique adecuadamente el sensor
ó cualquier otro componente dañado del sistema SRS ya
sea que el air bag se haya desplegado ó no.

ADVERTENCIA: Para evitar despliegues

accidentales y posibles lesiones personales, el suministro
de corriente de respaldo debe ser agotada antes de reparar
/ reemplazar cualquier componente de sistemas SRS,
frontal ó lateral, y antes de reparar, reemplazar, ajustar ó
golpear componentes en las cercanías de los sensores del
air bag frontal ó lateral, tales como puertas, el panel de
instrumentos, la consola, cerraduras y topes de puertas,
asientos y cerraduras del capo.

Por favor, consulte el manual de taller apropiado para el
vehículo para determinar la ubicación de los sensores del
air bag frontal.

Los sensores del air bag lateral están ubicados en ó cerca
de la base del pilar B.

Para agotar la corriente de respaldo, desconecte el cable
de tierra de la batería y espere, al menos, 1 minuto. Esté
seguro de desconectar las baterías auxiliares y suministros
de corriente (si está equipado).

Todos los vehículos

1.

Retire el cilindro de bloqueo del interruptor de la ignición.
Para información adicional, refiérase a Cilindro de
Bloqueo del Interruptor de Encendido — Cilindro
Funcional / Cilindro No Funcional, en esta sección.

2.

Retire el contacto deslizante del air bag; para información
adicional, refiérase a la Sección 501-20B.
