Columna de la Dirección

211-04-43

211-04-43

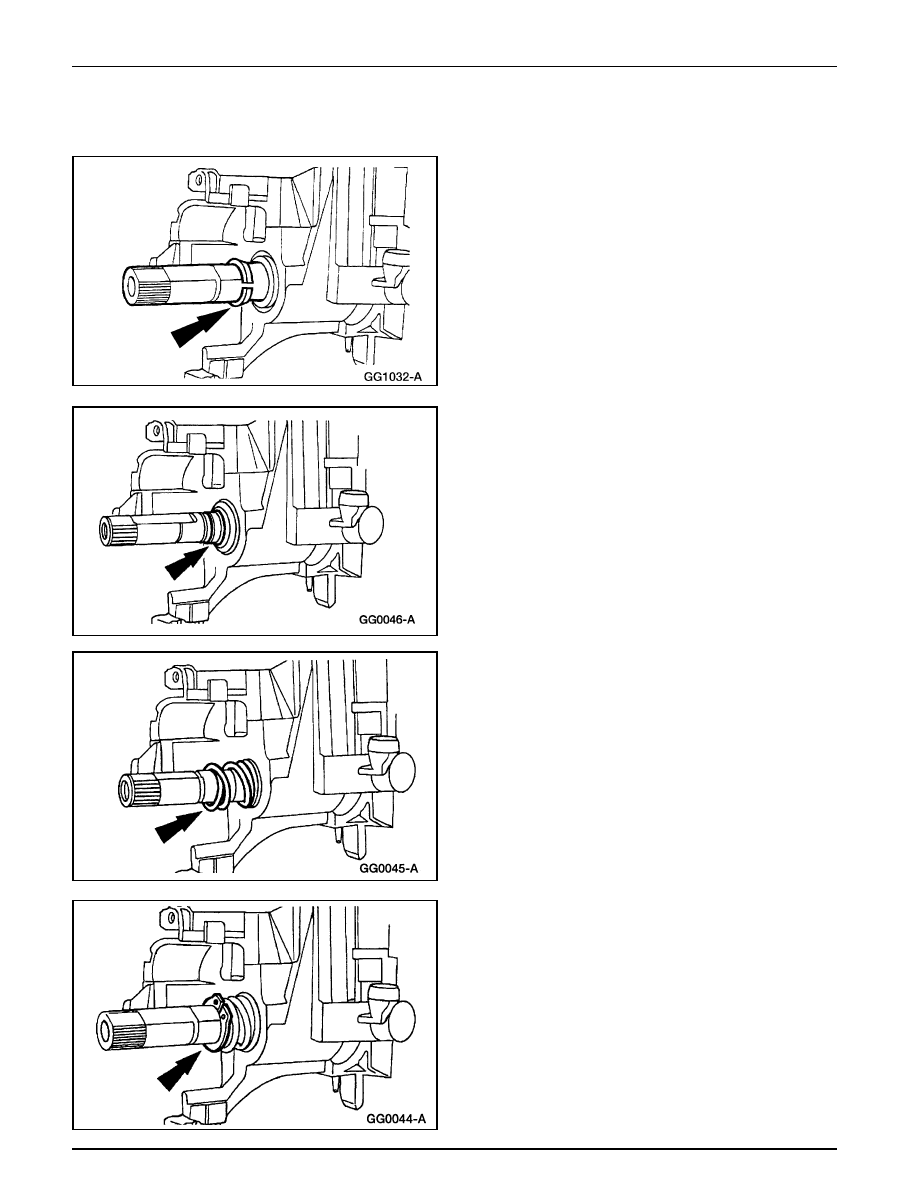

Eje de la Columna de la Dirección (Continuación)

Todos los vehículos

7.

Coloque el eje de la columna en el alojamiento del cilindro
de bloqueo de la columna de la dirección.

•

Instale el anillo de tolerancia de la rolinera de la
columna de la dirección sobre el eje de la columna.

8.

Instale la camisa de la rolinera de la columna.

9.

Instale el resorte de la rolinera superior de la columna.

10. Instale el anillo de retención.

Columna de la Dirección

211-04-44

211-04-44

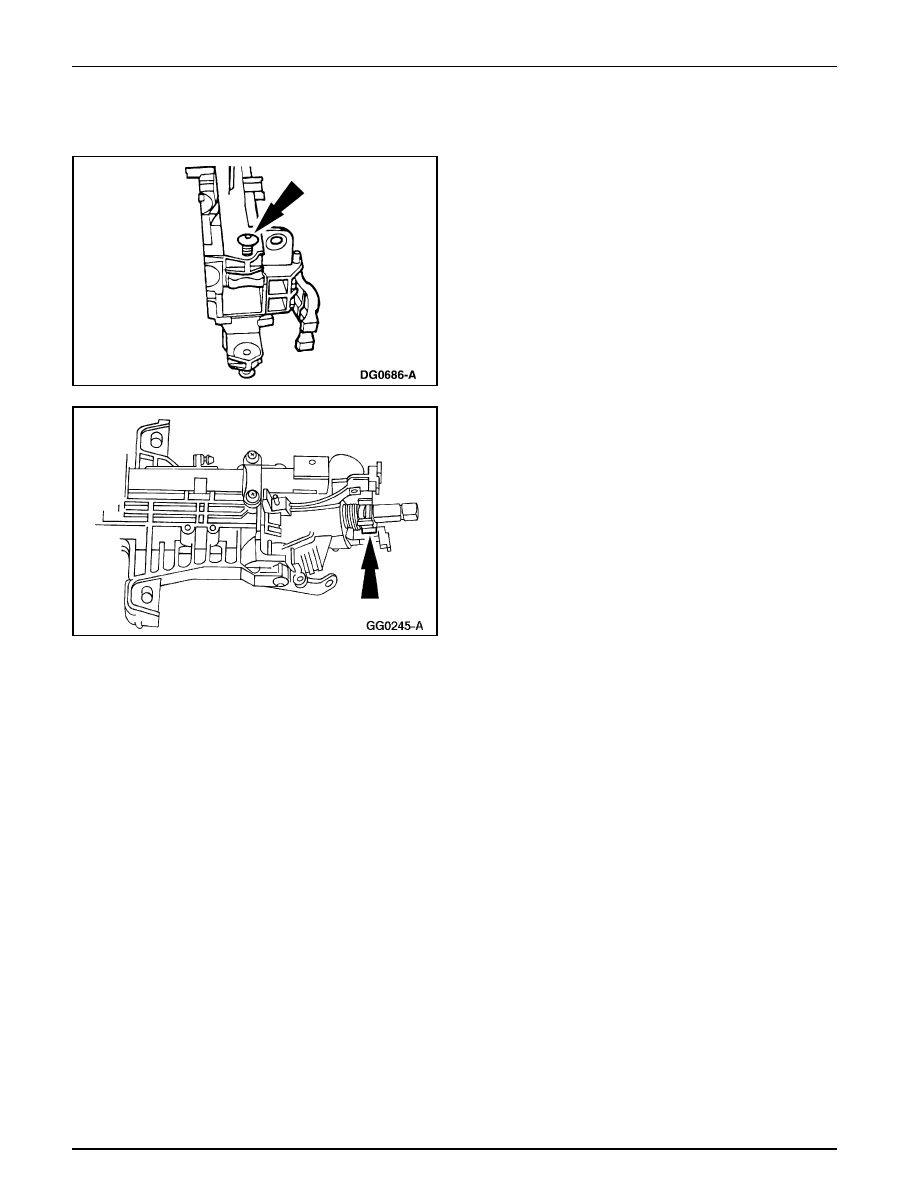

Eje de la Columna de la Dirección (Continuación)

11. Instale con la mano los tornillos del alojamiento del

cilindro de bloqueo y coloque el alojamiento en una
prensa.

12. Instale la leva de cancelar la señal de cruce.

Columna de la Dirección

211-04-45

211-04-45

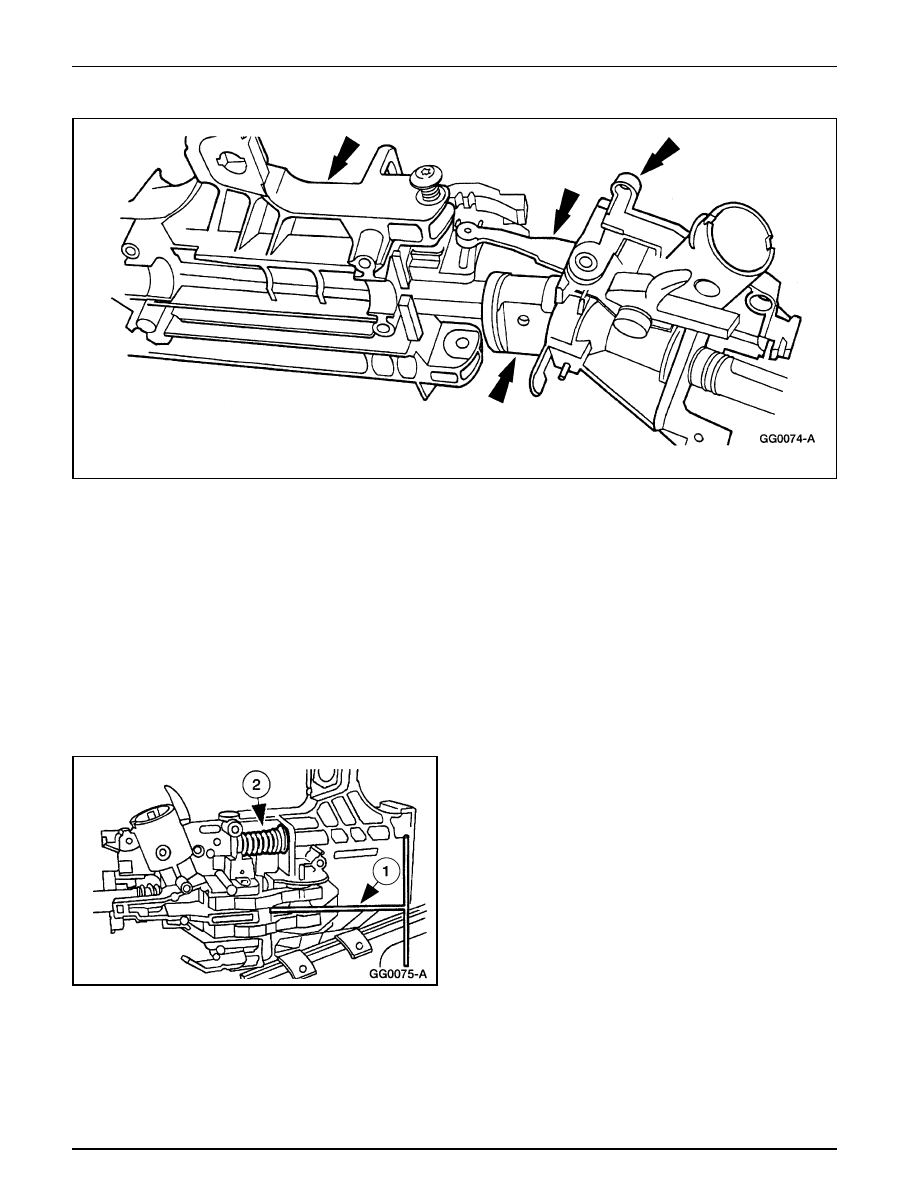

Eje de la Columna de la Dirección (Continuación)

13. Nota: Lubrique los bujes del alojamiento del cilindro de

bloqueo con Grasa de Cilindro de Ignición

FOAZ-19584-A, ó con un equivalente que cumpla la
especificación Ford ESA-M1C232-A.

Coloque el alojamiento del cilindro de bloqueo y el eje de
la columna sobre el alojamiento del accionador de la
dirección.

•

Compruebe que los accionadores de bloqueo, superior
e inferior de la columna de la dirección están
alineados.

14. Para instalar las palancas de bloqueo de la columna

(3B661) sobre el alojamiento del accionador.

1

Utilice la herramienta fabricada en el taller.

2

En las columnas inclinables, instale y comprima el
resorte de posición de la columna.

Columna de la Dirección

211-04-46

211-04-46

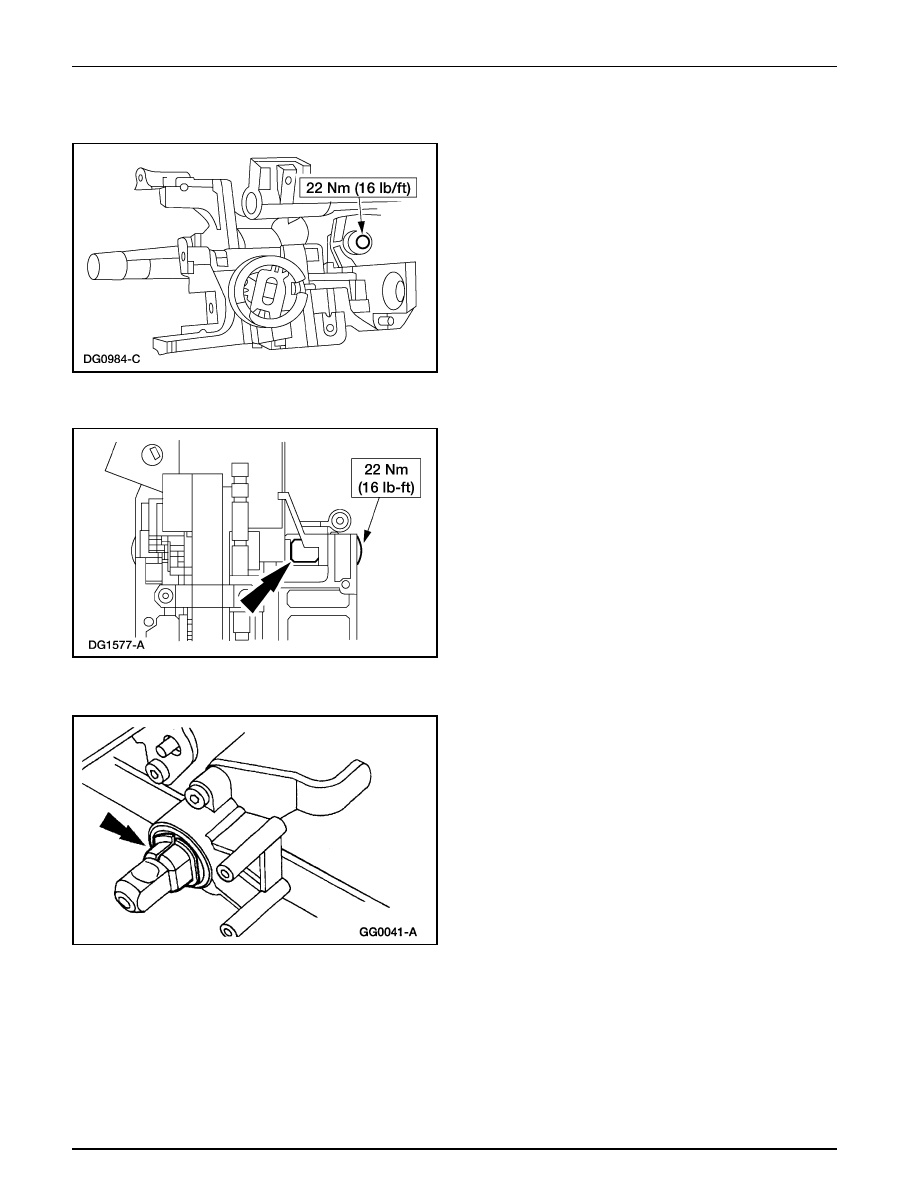

Eje de la Columna de la Dirección (Continuación)

Vehículos con columnas de dirección inclinables

15. Apriete los tornillos del alojamiento del cilindro de

bloqueo.

Vehículos con columna fija de dirección

16. Para instalar el espaciador (3C549) de la columna de la

dirección.
Apriete los dos tornillos del cilindro de bloqueo de la
columna de la dirección.
•

 Se instala el espaciador en el lado izquierdo de la
columna de la dirección.

Todos los vehículos

17. Instale el anillo de tolerancia de la rolinera.
