Eje de la Columna de la Dirección (Continuación)

Todos los vehículos

12.

ADVERTENCIA: El resorte de posición de la

columna de dirección está bajo tensión y puede salirse
con gran fuerza.

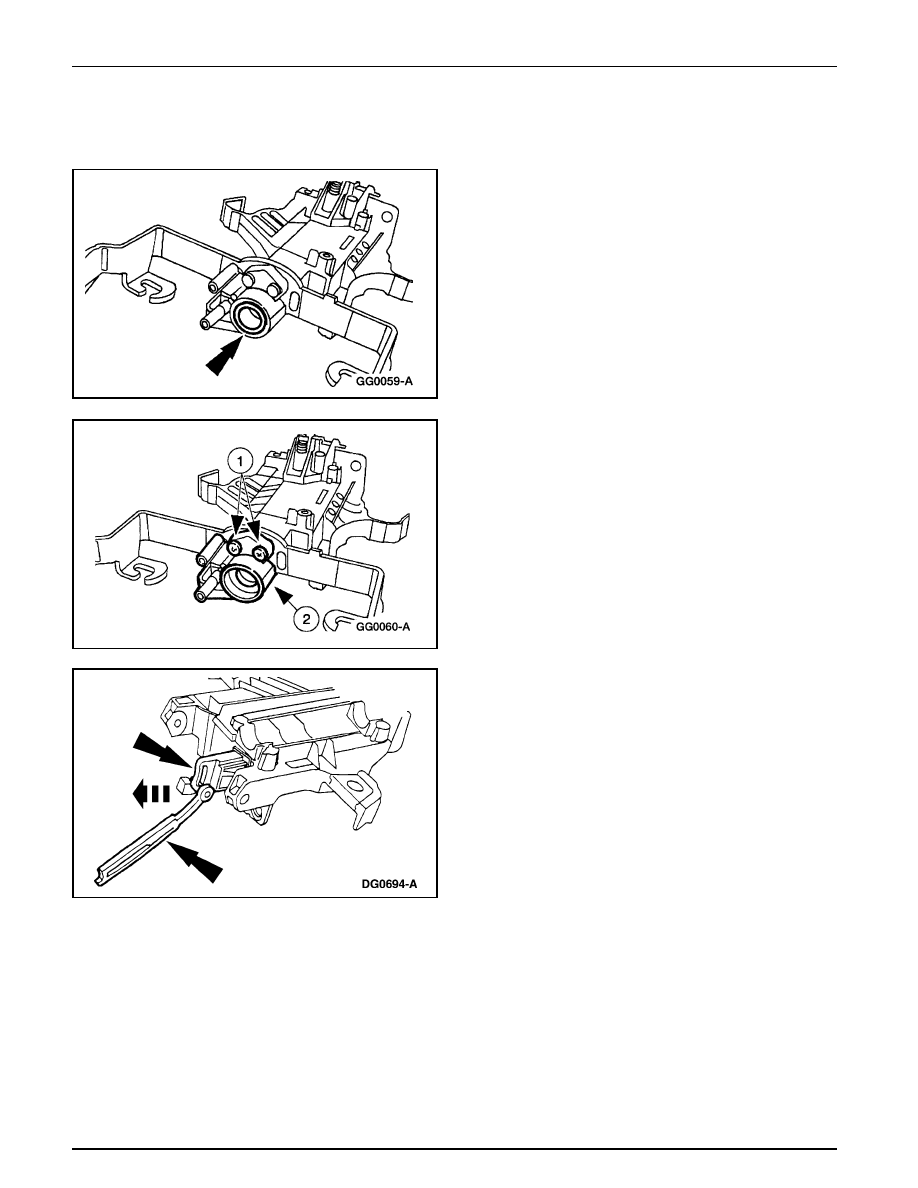

Para remover, fuera del alojamiento (3F723) de
accionamiento; el alojamiento del cilindro de bloqueo del
eje de la columna de la dirección.
1

Palanquee hacia arriba las palancas del lado izquierdo
(3D653) de bloqueo de la columna; utilice la
herramienta fabricada en el taller.

2

En las columnas inclinables, retire el resorte (3D655)
de posición de la columna de dirección.

13. Retire la leva de cancelar la señal de cruce.

14. Retire el anillo de retención.

15. Retire el resorte (3520) de la rolinera superior de la

columna.

Columna de la Dirección

211-04-36

211-04-36

Eje de la Columna de la Dirección (Continuación)

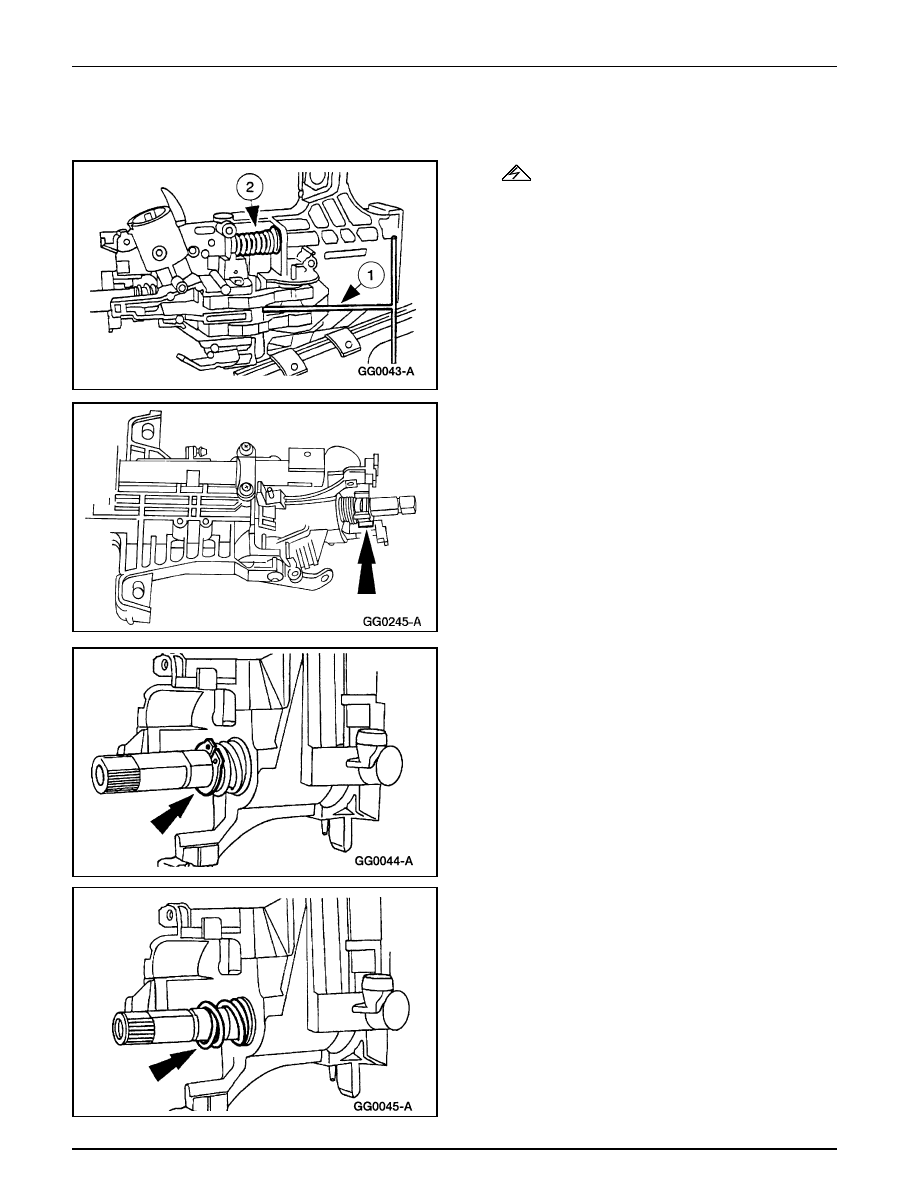

16. Retire la camisa (3518) de la rolinera de la columna.

17. Para remover el anillo de tolerancia de la rolinera de la

columna.

1

Deslice el eje de la columna hacia adentro en la
cubierta del cilindro de bloqueo (3511) y luego hacia
afuera.

2

Deslice el anillo de tolerancia de la rolinera fuera del
eje de la columna.

18. Utilizando un botador adecuado, retire la rolinera (3517)

del alojamiento del cilindro de bloqueo de la columna.

Vehículos con columna inclinable

19. Utilice un botador adecuado para desmontar la rolinera

fuera del alojamiento del cilindro de bloqueo de la
columna.

Columna de la Dirección

211-04-37

211-04-37

Eje de la Columna de la Dirección (Continuación)

Todos los vehículos

20. Retire la rolinera y camisa de la columna de la dirección.

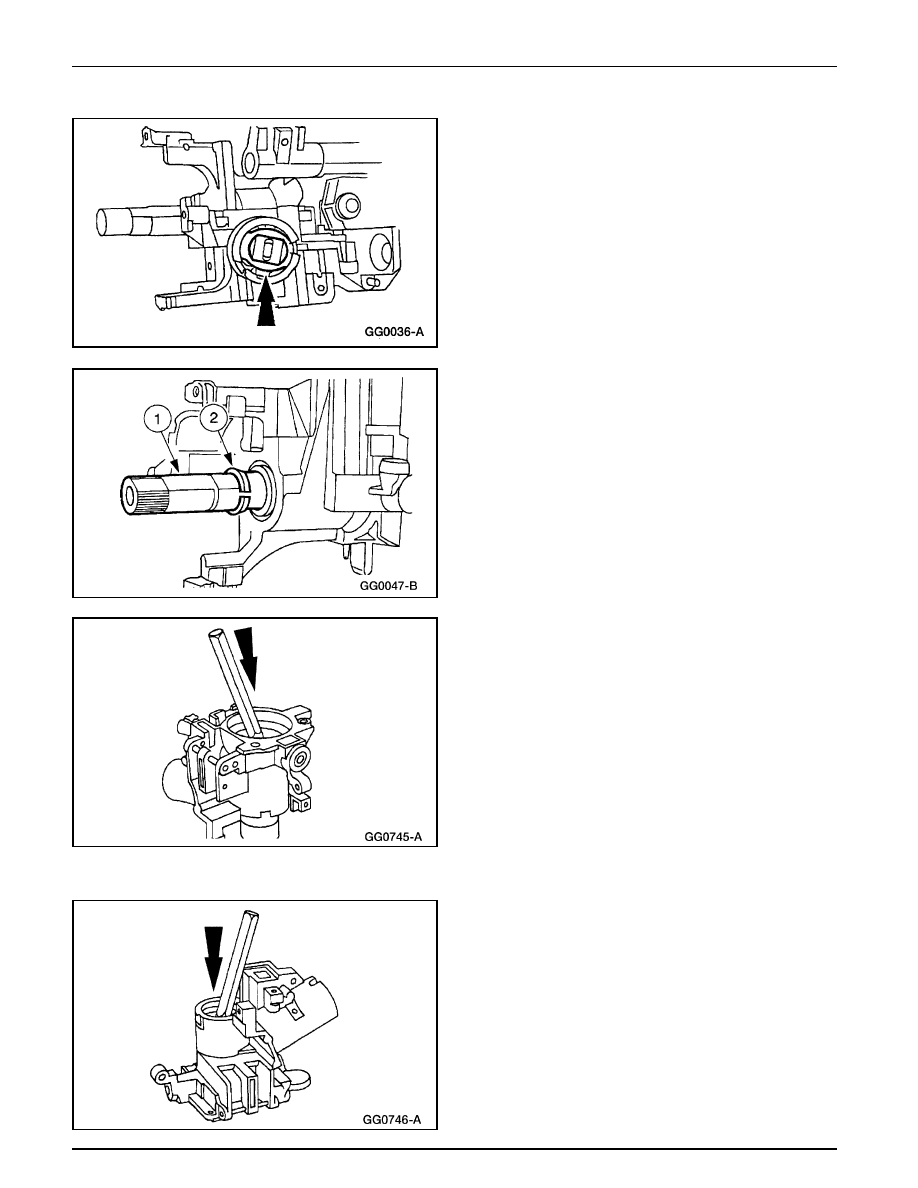

21. Para remover el retén (3D681) de la rolinera inferior de

la columna.

1

Remueva los 3 pernos.

2

Retire el retén.

22. Retire el accionador (3E715) de la palanca de bloqueo la

columna superior; haga los mismo con el accionador de
la inferior.

Columna de la Dirección

211-04-38

211-04-38

Armado

ADVERTENCIA: Utilice siempre lentes de

seguridad cuando repare un vehículo con sistemas SRS y
cuando manipule un módulo del air bag. Esto reducirá el
riesgo de lesiones personales en el caso de un despliegue
accidental.

ADVERTENCIA: Cargue un módulo del air bag

activo con la cubierta decorativa y la bolsa apuntando lejos
de su cuerpo. Con esto se reducirán los riesgos de lesiones
personales en el caso de un despliegue accidental.

ADVERTENCIA: No coloque un módulo del air bag

activo con la cubierta decorativa hacia abajo. Esto reducirá
el riesgo de lesiones personales en el caso de un despliegue
accidental.

ADVERTENCIA: Después del despliegue, la

superficie del air bag puede contener depósitos de
hidróxido de sodio, un producto de la combustión, que es
generadora de gases, que es irritante para la piel. Lave
sus manos con agua y jabón al terminar su manipulación.

ADVERTENCIA: Nunca tantee los conectores sobre

el módulo del air bag. Si hace esto, puede producir un
despliegue de la bolsa y producirse lesiones personales.

ADVERTENCIA: Los módulos del air bag con la

cubierta decorativa decolorada ó dañada deben ser
reemplazados, no pintados de nuevo.

ADVERTENCIA: La orientación del sensor del

vehículo es crítica para la correcta operación del sistema.
Si un vehículo equipado con un sistema SRS sufre una
colisión, inspeccione el soporte de montaje del sensor y el
cable terminal de conexión para verificar si están
deformados. Reemplace y ubique adecuadamente el sensor
ó cualquier otro componente dañado del sistema SRS ya
sea que el air bag se haya desplegado ó no.

Eje de la Columna de la Dirección (Continuación)
