Ford Explorer / Mercury Mountaineer. Manual - parte 163

Columna de la Dirección

211-04-27

211-04-27

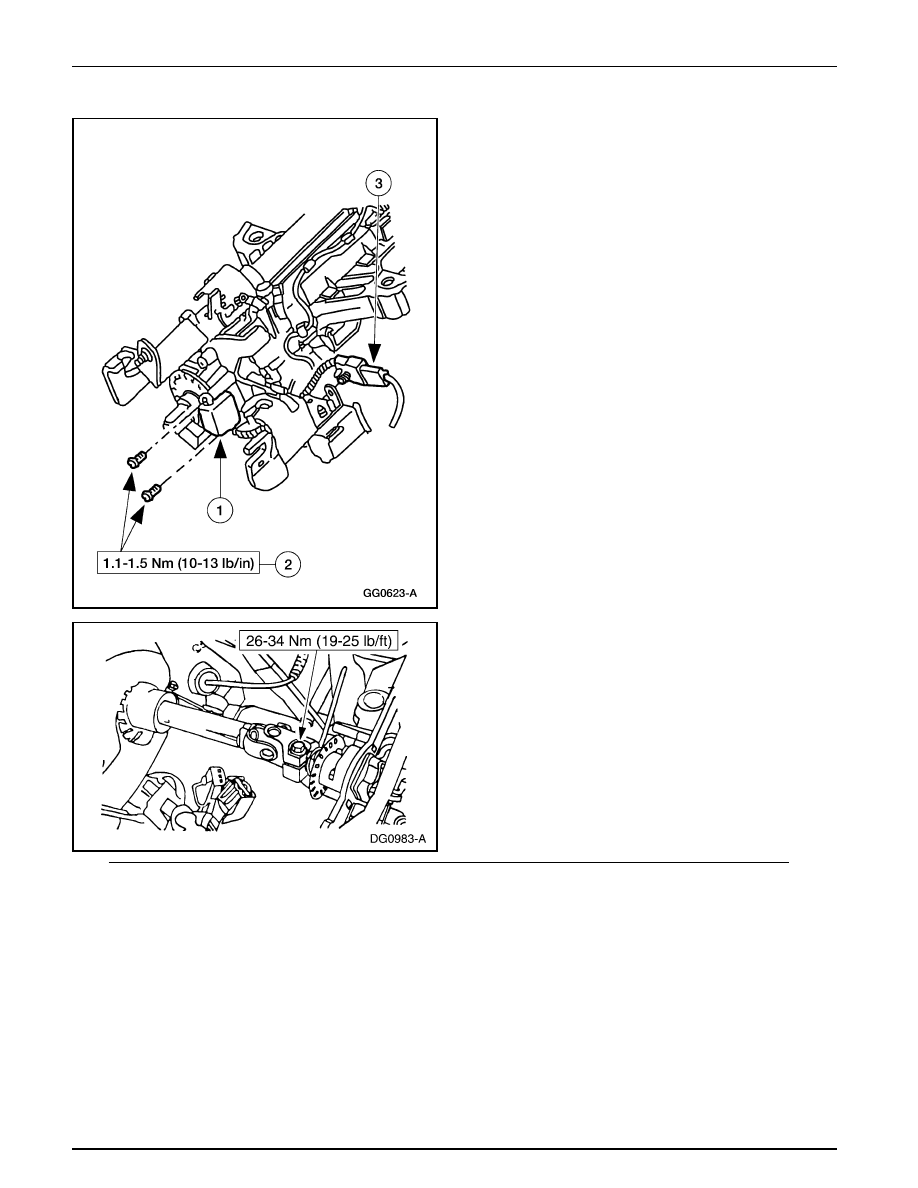

Columna de la Dirección (Continuación)

2.

Para remover el sensor (18B015) electrónico del
amortiguador de impactos de la dirección.

1

Desenchufe el conector eléctrico.

2

Retire los tornillos.

3

Retire el sensor electrónico del amortiguador de
impactos de la dirección.

3.

Para remover el anillo sensor.

1

Retire el resorte de la rolinera inferior de la columna
de dirección.

2

Retire el anillo.

Instalación

1.

Siga el procedimiento de remoción en orden inverso.

Columna de la Dirección

211-04-28

211-04-28

Columna de la Dirección (Continuación)

2.

Para instalar el sensor electrónico del amortiguador de
impactos de la dirección.

1

Coloque en posición al sensor electrónico.

2

Instale los tornillos.

3

Enchufe el conector eléctrico.

3.

Use un perno retén nuevo.

Columna de la Dirección

211-04-29

211-04-29

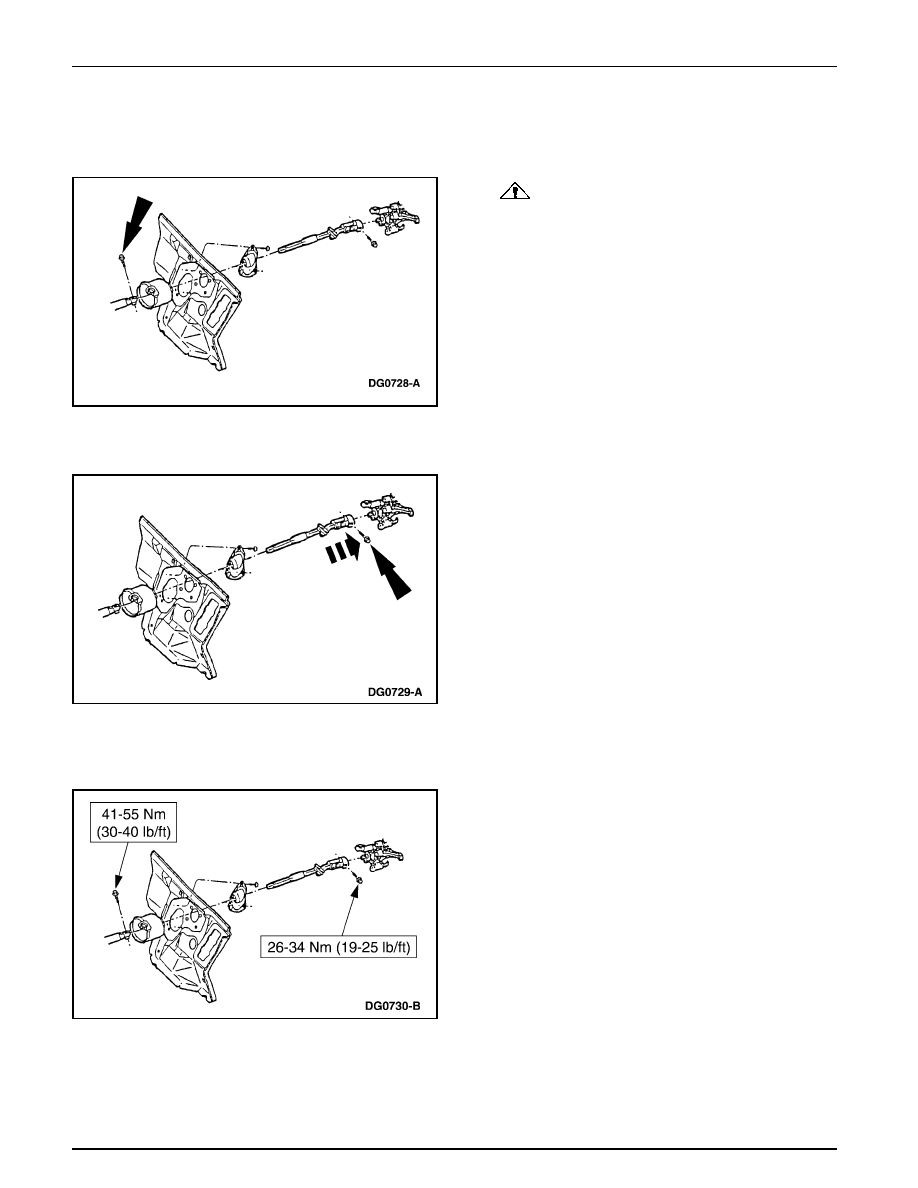

Columna de la Dirección (Continuación)

Remoción

1.

PRECAUCIÓN: La columna de dirección debe

estar en la posición bloqueada, ó el extremo inferior
de la misma amarrado con alambre de forma tal que
la columna no gire, ya que podría ocasionar daños al
contacto deslizante del air bag (14A664).

Nota: Al removerlos deseche el perno del eje intermedio
superior al eje de la columna y el perno del eje intermedio
superior a la columna inferior, no los use de nuevo; instale
pernos nuevos.

Retire el perno que asegura el eje intermedio superior al
eje intermedio inferior en la conexión intermedia. Pliegue
el eje inferior. Deseche el perno original.

•

 Use un perno retén nuevo.

2.

Retire el perno que asegura el eje intermedio superior al
conjunto de la columna de la dirección. Retire del vehículo
el eje intermedio. Deseche el perno original.

Instalación

1.

Siga el procedimiento de remoción en orden inverso.

Eje de la Columna de la Dirección

Columna de la Dirección

211-04-30

211-04-30

Eje de la Columna de la Dirección

Desarmado

ADVERTENCIA: Utilice siempre lentes de

seguridad cuando repare un vehículo con sistemas SRS y
cuando manipule un módulo del air bag. Esto reducirá el
riesgo de lesiones personales en el caso de un despliegue
accidental.

ADVERTENCIA: Cargue un módulo del air bag

activo con la cubierta decorativa y la bolsa apuntando lejos
de su cuerpo. Con esto se reducirán los riesgos de lesiones
personales en el caso de un despliegue accidental.

ADVERTENCIA: No coloque un módulo del air bag

activo con la cubierta decorativa hacia abajo. Esto reducirá
el riesgo de lesiones personales en el caso de un despliegue
accidental.

ADVERTENCIA: Después del despliegue, la

superficie del air bag puede contener depósitos de
hidróxido de sodio, un producto de la combustión, que es
generadora de gases, que es irritante para la piel. Lave
sus manos con agua y jabón al terminar su manipulación.

ADVERTENCIA: Nunca tantee los conectores sobre

el módulo del air bag. Si hace esto, puede producir un
despliegue de la bolsa y producirse lesiones personales.

ADVERTENCIA: Los módulos del air bag con la

cubierta decorativa decolorada ó dañada deben ser
reemplazados, no pintados de nuevo.

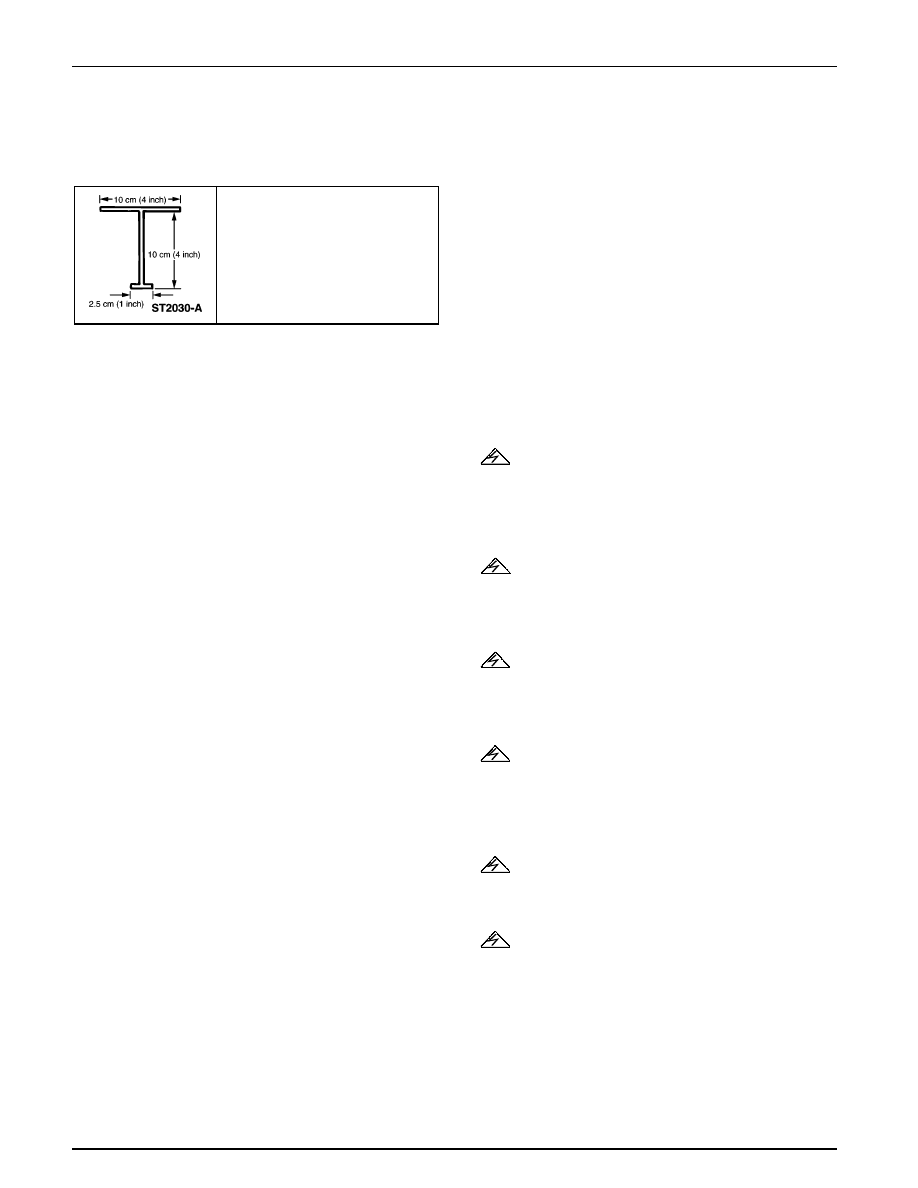

Columna de la Dirección — Caja Manual

Herramienta para Palanca de
Bloqueo de la Columna de la
Dirección (Fabricado en el Taller)

Herramienta(s) Especial(es)
