Dirección Hidráulica

211-02-44

211-02-44

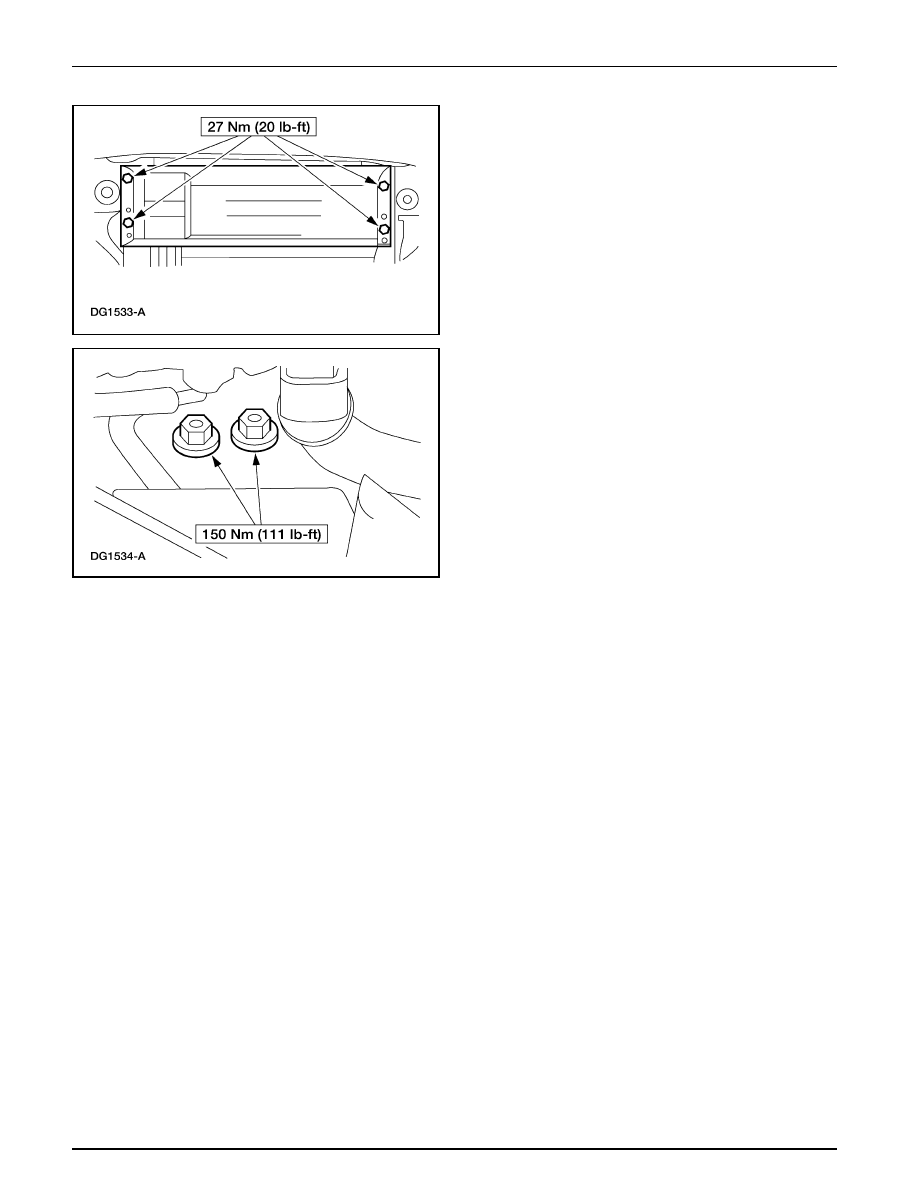

22. Instale el deflector de aire del radiador.

Dirección Hidráulica (Continuacón)

23. Instale las tuercas del tope de montaje del motor.

24. Instale los salpicaderos.

25. Instale las ruedas. Para información adicional, refiérase

a la Sección 204-04.

26. Nota: Si está equipado con suspensión neumática,

reactive el sistema por medio del interruptor.

Baje el vehículo.

27. Llene y purgue el sistema de enfriamiento del motor. Para

información adicional, refiérase a la Sección 303-03.

28. Llene y haga una prueba de fugas en el sistema de la

dirección hidráulica. Para información adicional, refiérase
a la Sección 211-00.

29. Verifique la alineación de las ruedas. Para información

adicional, refiérase a la Sección 204-00.

Dirección Hidráulica

211-02-45

211-02-45

ESPECIFICACIONES

Motorcraft MERCON ® ATF

MERCON ®

Tuercas de montaje del motor

150

111

(5.0L)

Terminal de punta de eje delantera

120

89

Perno retén del eje inferior

49

36

intermedio

Tuercas del enfriador de la

80

59

dirección hidráulica

Manguera de presión a la bomba

48

35

de la dirección hidráulica  (4.0L
varilla de empuje)

Manguera de presión a la bomba

65

48

de la dirección hidráulica

Pernos de la bomba de la dirección

48

35

hidráulica (4.0L varilla de empuje)

Pernos de la bomba de la dirección

25

18

hidráulica (5.0L y 4.0L SOHC)

Pernos de la polea de la dirección

25

18

hidráulica  (5.0L y 4.0L SOHC)

Pernos del deflector de aire del

27

20

radiador

Conexiones de presión del

36

22

mecanismo de la dirección
hidráulica

Pernos y tuercas del mecanismo de

150

111

la dirección al travesaño

Tuercas del terminal a la punta de

90

66

eje

Contratuerca del terminal

80

59

Especificaciones de Torque

Descripción

Nm

Lb/In

Especificaciones Generales

Item

Especificación

Especificaciones de Torque

Descripción

Nm

Lb/In

Columna de la Dirección

211-04-1

211-04-1

APLICADO A VEHÍCULO:

Explorer, Mountaineer

CONTENIDO

PAGINA

DESCRIPCIÓN Y OPERACIÓN

Columna de la Dirección ..................................................................................................................... 211-04-2

DIAGNOSTICO Y PRUEBA

Columna de la Dirección ..................................................................................................................... 211-04-4

Columna de la Dirección

Contacto Deslizante de la Bolsa de Aire ........................................................................................... 211-04-17
Columna ..........................................................................................................................................   211-04-17
Cilindro de Bloqueo del Interruptor de la Ignición — Cilindro Funcional ............................................. 211-04-4
Cilindro de Bloqueo del Interruptor de la Ignición — Cilindro No Funcional ....................................... 211-04-6
Anillo Sensor ..................................................................................................................................... 211-04-26
Eje de la Columna de la Dirección .................................................................................................... 211-04-29
Rueda ................................................................................................................................................ 211-04-11

Eje de la Columna de la Dirección

Columna de la Dirección — Transmisión Automática ....................................................................... 211-04-49
Columna de la Dirección — Transmisión Manual ................................................................................. 211-04-30

ESPECIFICACIONES ............................................................................................................................. 211-04-74

SECCIÓN 211-04

Columna de la Dirección

Tabla Manual de Contenido

Columna de la Dirección

211-04-2

211-04-2

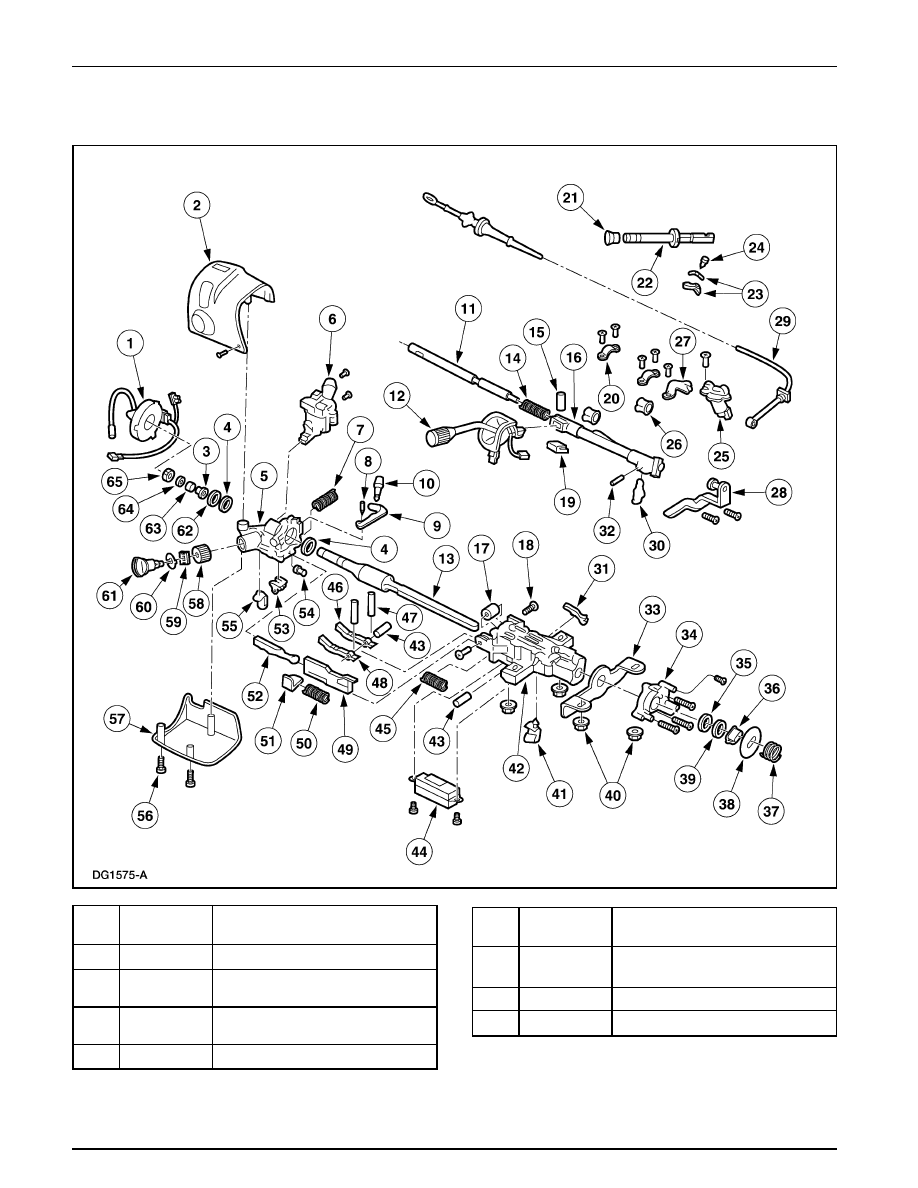

DESCRIPCIÓN Y OPERACIÓN

Columna de la Dirección

Número

Item

de Parte

Descripción

Número

Item

de Parte

Descripción

1

14A664

Contacto deslizante del air bag

2

3530

Cubierta superior de la columna de
la dirección

3

3518

Camisa de la rolinera de la columna
de la dirección

4

3517

Rolinera de la columna de la

5

3511

Alojamiento del cilindro de bloqueo
de la columna de la dirección

6

13K359

Interruptor multifuncional

7

N808114

Pin
