Columna de la Dirección

211-04-3

211-04-3

8

N805857

Pin de la palanca de liberación de la

columna de la dirección

9

3D544

Palanca de liberación de la columna
de la dirección

10

3F609

Manija y vástago del volante
inclinable

11

7361

Embolo de la palanca selectora de
cambio en la columna

12

7210

Palanca de cambio

13

3D657

Eje de la columna de la dirección

14

7B071

Resorte del émbolo de la palanca
selectora de control de la transmisión

15

7G357

Pin de la palanca de cambio

16

7212

Tubo del selector de cambio en la
columna

17

3C549

Espaciador de la columna de la
dirección (columna fija)

18

N806582

Tornillo pivote de la columna
inclinable

19

7C464

Clip del resorte de la palanca
selectora de control de la caja

20

7E400

Abrazadera del buje del tubo de los
cambios

21

—

Espaciador (columna fija)

22

3E729

Eje de la dirección (columna fija)

23

3F527

Conjunto de la palanca (transmisión
manual)

24

3F530

Pin (Transmisión manual)

25

3F572

Solenoide de interbloqueo cambio/
freno

26

7335

Buje de la palanca de cambio

27

7A216

Guía de posición del selector de
cambios de la transmisión

28

7302

Brazo y soporte de la palanca
selectora de la transmisión

29

7E395

Cable del cambio y soporte

30

7210

Palanca de cambios

31

3E691

Trinquete de bloqueo de la columna
de la dirección

32

7W441

Pin de la palanca de cambios

33

3676

Soporte del panel de instrumentos de
la columna de la dirección

34

3D681

Retén de la rolinera inferior de la
columna de la dirección

35

3518

Camisa de la rolinera de la columna
de la dirección

36

3L539

Anillo de tolerancia de la columna de
la dirección

Número

Item

de Parte

Descripción

37

3C674

Resorte de la rolinera inferior de la

columna de la dirección

38

3C131

Anillo del control del sensor de altura
de la suspensión

39

3517

Rolinera de la columna de la
dirección

40

N806423-S56

Tuercas de retención de la columna

de la dirección

41

14A163

Retén del arnés de cableado

42

3F723

Alojamiento de accionamiento de la
dirección

43

3B663

Pasador de la palanca de bloqueo de
la columna de la dirección

44

11572

Interruptor de la ignición

45

3D655

Resorte de posición de la columna de
la dirección

46

3D653-LI /

Palanca de bloqueo de la columna de

3B662-RD

 la dirección

47

3B768

Resorte de bloqueo de posición de la
columna de la dirección

48

3B661

Palanca de bloqueo de la columna de
la dirección

49

3E715

Pasador inferior de bloqueo de la
columna de la dirección

50

3E696

Resorte de bloqueo de la columna de
la dirección

51

3E691

Trinquete de bloqueo de la columna
de la dirección

52

3E723

Pasador superior de la palanca de
bloqueo de la columna de la dirección

53

3E695

Leva de bloqueo de la columna de la
dirección

54

3D656

Tope de la brida de inclinación de la
columna de la dirección

55

14A163

Retén del arnés de cableado

56

391727-S304

Tornillos de la cubierta

57

3530

Cubierta de la columna de la
dirección

58

3E717

Engranaje de bloqueo de la columna
de la dirección

59

3E700

Rolinera de la cubierta de bloqueo de
la columna de la dirección

60

3C610

Retén de la rolinera

61

11582

Cilindro de bloqueo del interruptor de
la ignición

62

3L539

Anillo de tolerancia de la columna de
la dirección

63

3520

Resorte de la rolinera superior de la
columna de la dirección

64

3C610

Anillo de retención

65

13318

Leva para cancelar la señal de cruce

Número

Item

de Parte

Descripción

DESCRIPCION Y OPERACION (Continuación)

Columna de la Dirección

211-04-4

211-04-4

DESCRIPCION Y OPERACION (Continuación)

Nota: Todos los sujetadores son importantes, porque ellos
pueden afectar el rendimiento de sistemas y piezas vitales. La
instalación incorrecta de los sujetadores puede producir gastos
mayores por reparaciones. Si su reemplazo se hace necesario,
deben ser sustituidos por los mismos números de pieza. No
utilice piezas de reemplazo de inferior calidad o sustituya un
diseño. Los valores de torque deben ser utilizados como se
especifica durante el ensamblaje para estar seguro que estas
piezas funcionen correctamente.

El cuerpo de la columna de dirección (3C529) está hecho con
magnesio fundido en molde. La columna de dirección está
acoplada a un soporte que es parte integral del panel de
instrumentos. Los aditamentos inferiores de la columna
pertenecen a un soporte que se dobla durante las colisiones.
Los superiores están hechos de módulos de plástico que se
separan de la fundición principal durante un impacto. Se
acopla un clip con su arandela a dichos módulos para reducir
las sacudidas de la columna de dirección y para contribuir a
su instalación.

DIAGNÓSTICO Y PRUEBA

Columna de la Dirección

Refiérase a la Sección 211-00.

Columna de la Dirección

Cilindro de Bloqueo del Interruptor de
Encendido — Cilindro Funcional

Remoción

1.

Desconecte el cable negativo de la batería (14301) y
espere, al menos, un minuto. Para información adicional,
refiérase a la Sección 414-01.

Columna de la Dirección

211-04-5

211-04-5

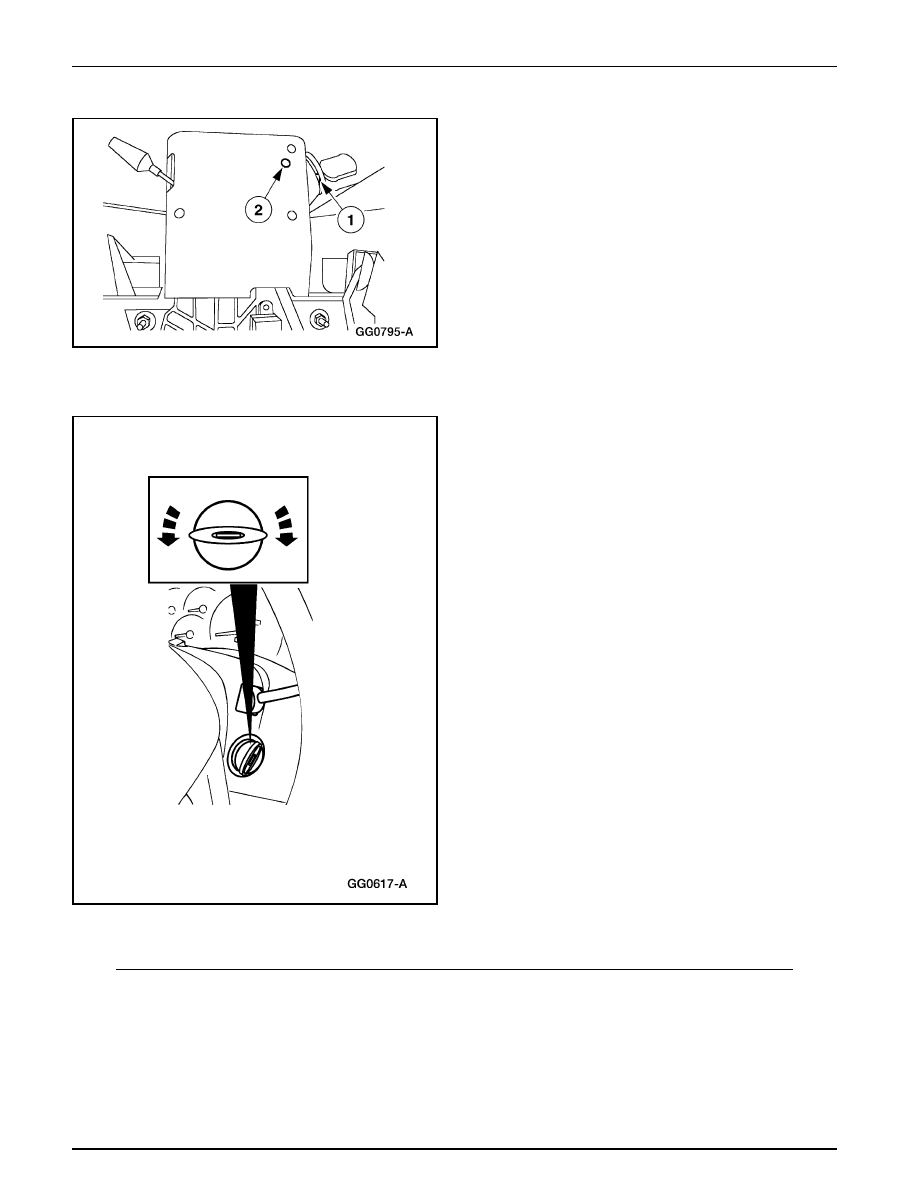

2.

Para remover el cilindro de bloqueo (11582) del
interruptor de la ignición.

1

Introduzca la llave de la ignición y gire a la posición
RUN.

2

Presione el pasador de liberar el cilindro mientras lo
hala hacia fuera.

Instalación

1.

Siga el procedimiento de remoción en orden inverso.

•

Verifique la operación del cilindro de bloqueo del
interruptor de la ignición.

Columna de la Dirección (Continuación)

2.

Compruebe el sistema de air bag. Para información
adicional, refiérase a la Sección 501-20B.

Columna de la Dirección

211-04-6

211-04-6

Remoción

ADVERTENCIA: Utilice siempre lentes de

seguridad cuando repare un vehículo con sistemas SRS y
cuando manipule un módulo del air bag. Esto reducirá el
riesgo de lesiones personales en el caso de un despliegue
accidental.

ADVERTENCIA: Cargue un módulo del air bag

activo con la cubierta decorativa y la bolsa apuntando lejos
de su cuerpo. Con esto se reducirán los riesgos de lesiones
personales en el caso de un despliegue accidental.

ADVERTENCIA: No coloque un módulo del air bag

activo con la cubierta decorativa hacia abajo. Esto reducirá
el riesgo de lesiones personales en el caso de un despliegue
accidental.

ADVERTENCIA: Después del despliegue, la

superficie del air bag puede contener depósitos de
hidróxido de sodio, un producto de la combustión, que es
generadora de gases, que es irritante para la piel. Lave
sus manos con agua y jabón al terminar su manipulación.

ADVERTENCIA: Nunca tantee los conectores sobre

el módulo del air bag. Si hace esto, puede producir un
despliegue de la bolsa y producirse lesiones personales.

ADVERTENCIA: Los módulos del air bag con la

cubierta decorativa decolorada ó dañada deben ser
reemplazados, no pintados de nuevo.

ADVERTENCIA: La orientación del sensor del

vehículo es crítica para la correcta operación del sistema.
Si un vehículo equipado con un sistema SRS sufre una
colisión, inspeccione el soporte de montaje del sensor y el
cable terminal de conexión para verificar si están
deformados. Reemplace y ubique adecuadamente el sensor
ó cualquier otro componente dañado del sistema SRS ya
sea que el air bag se haya desplegado ó no.

Cilindro de Bloqueo del Interruptor de Encendido — Cilindro No Funcional
