Dirección Hidráulica

211-02-40

211-02-40

4.

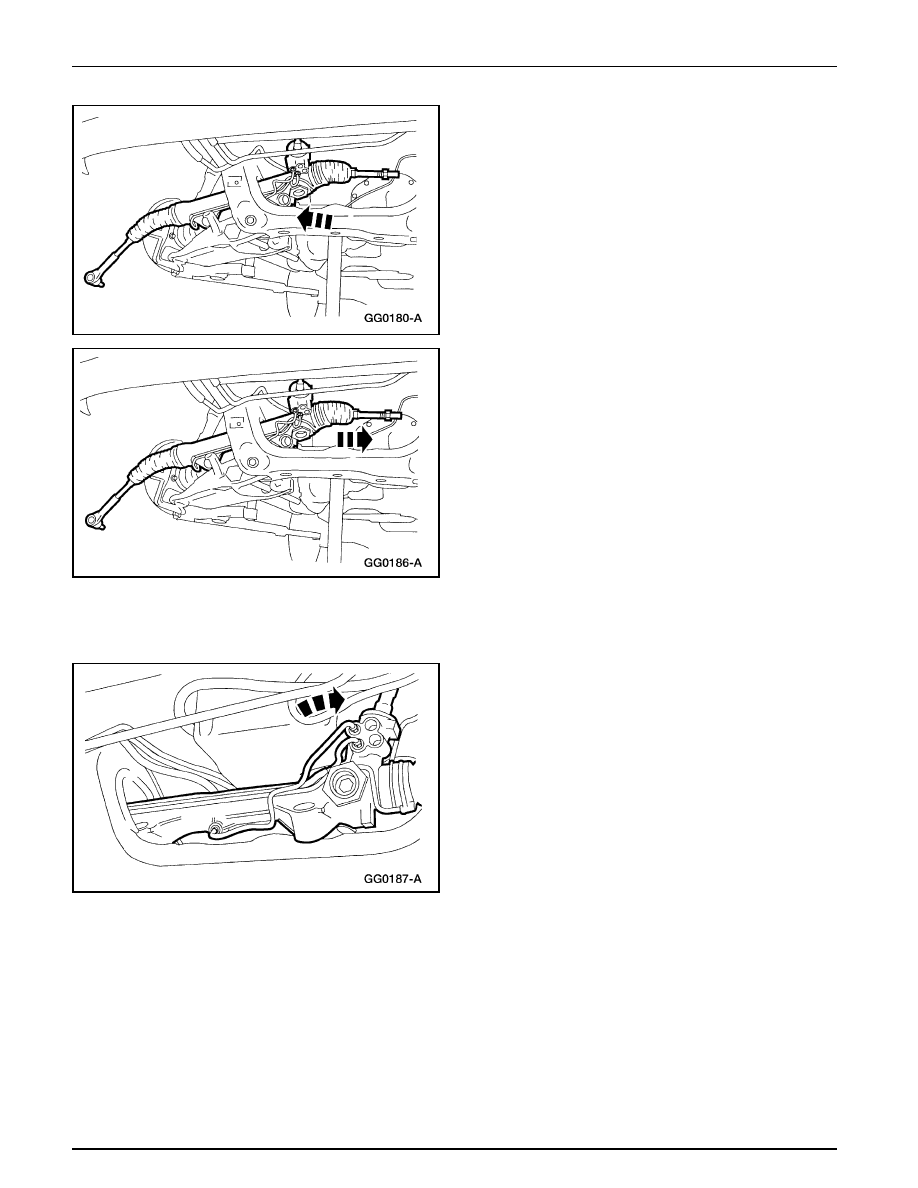

Mueva el volante lo más que pueda hacia la derecha del
vehículo.

Dirección Hidráulica (Continuacón)

5.

Mueva el terminal de la punta de eje de la rueda delantera
LD dentro de la abertura del travesaño y mueva a su
posición el mecanismo de la dirección.

6.

Coloque el mecanismo de la dirección en la posición recta,
gire el eje de entrada del mecanismo de la dirección hacia
la izquierda la mitad de giros registrados previamente.

7.

Gire el alojamiento de la válvula de control del mecanismo
de la dirección hacia la parte trasera del vehículo.

Dirección Hidráulica

211-02-41

211-02-41

8.

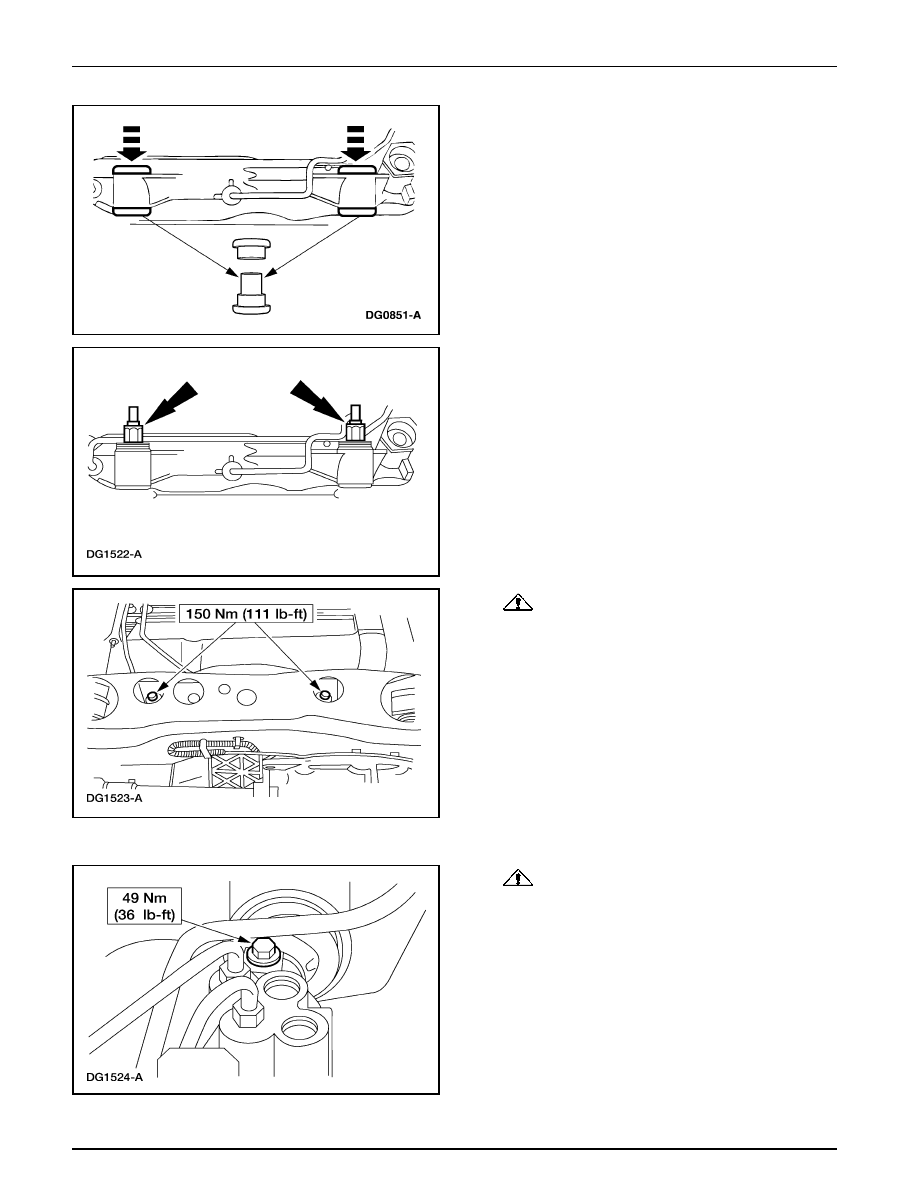

Para instalar los bujes aislantes del mecanismo de la
dirección al travesaño.

•

El extremo largo de la camisa de metal debe colocarse
apuntando hacia abajo.

•

Verifique que las superficies de montaje en el
travesaño estén limpios y libres de residuos.

Dirección Hidráulica (Continuacón)

9.

Instale las arandelas y espárragos del mecanismo de la
dirección al travesaño.

•

Para información adicional acerca de la orientación
correcta del herraje, refiérase a Dirección Hidráulica
en la Porción de Descripción y Operación.

10.

PRECAUCIÓN: Sujete los topes de los pernos

del mecanismo de la dirección al travesaño para
evitar dañar los tubos de transferencia de aceite del
mecanismo de la dirección.

Instale las tuercas.

11. Baje el motor (6007).

12.

PRECAUCIÓN: No gire el volante cuando el

eje inferior está desconectado; puede dañar el
contacto deslizante del air bag.

Conecte el eje intermedio al eje de entrada del mecanismo
de la dirección. Instale el perno retén.

Dirección Hidráulica

211-02-42

211-02-42

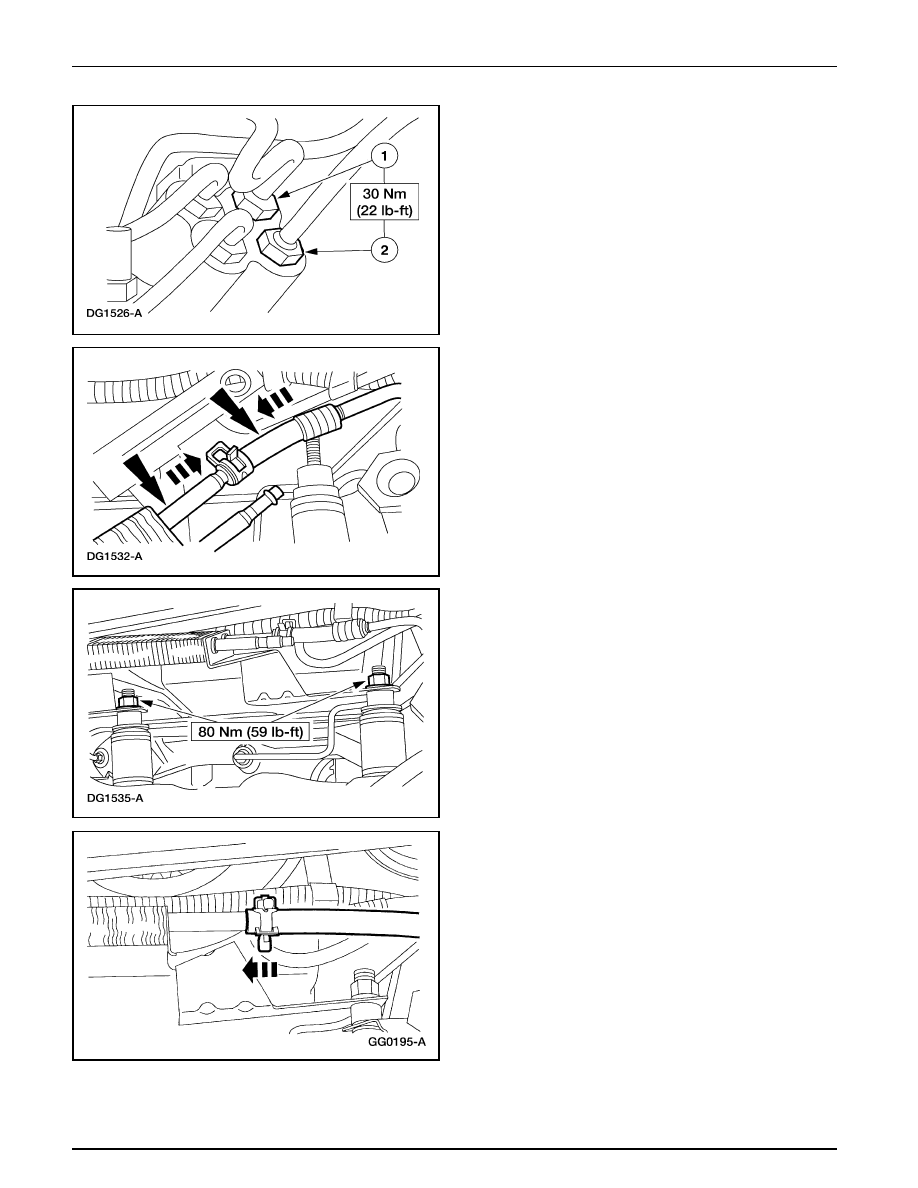

13. Para conectar los conductos de aceite del mecanismo de

la dirección.

1

Conecte la manguera de retorno de la dirección
hidráulica.

2

Conecte la manguera de presión de la dirección
hidráulica.

Dirección Hidráulica (Continuacón)

14. Conecte la manguera de retorno al enfriador de aceite de

la dirección hidráulica.

15. Coloque en posición el enfriador de la dirección hidráulica

e instale las tuercas del enfriador al travesaño.

16. Conecte la manguera de retorno de la dirección hidráulica

al enfriador.

Dirección Hidráulica

211-02-43

211-02-43

17. Instale el enfriador de aceite. Para información adicional,

refiérase a la Sección 303-01C.

18. Instale la barra estabilizadora delantera. Para información

adicional, refiérase a la Sección 204-01A.

•

Oriente la barra estabilizadora como se registró
durante la remoción.

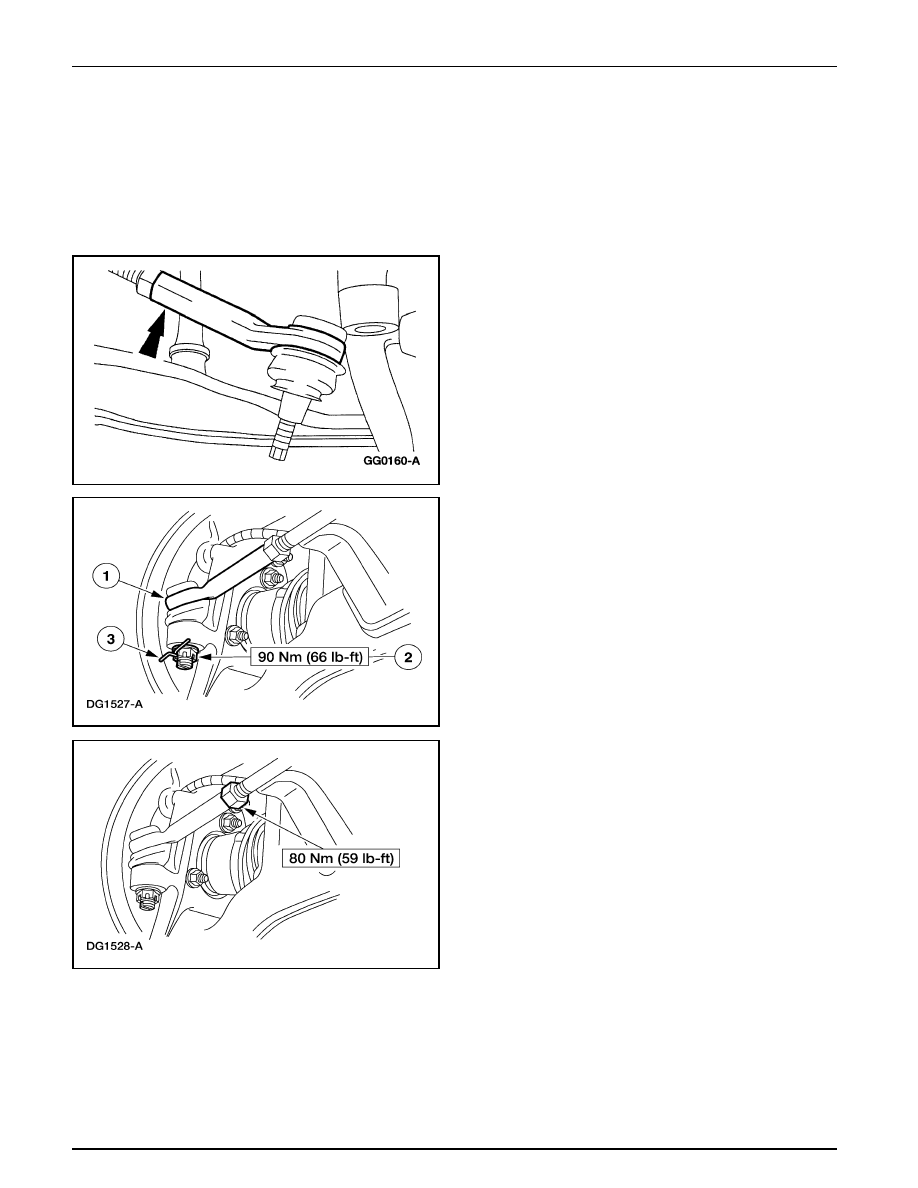

19. Al instalar el terminal.

•

Gire el terminal el número de giros registrados
durante la remoción.

Dirección Hidráulica (Continuacón)

20. Para conectar los terminales a los pivotes de la dirección.

1

Coloque en posición los terminales sobre los pivotes.

2

Instale las tuercas encastilladas.

3

Instale los pasadores nuevos.

•

Verifique que los tapapolvos de los frenos no estén
doblados y que no están en contacto con los sellos de
los forros exteriores de los terminales.

21. Apriete la contratuerca del terminal LI.
