Dirección Hidráulica

211-02-36

211-02-36

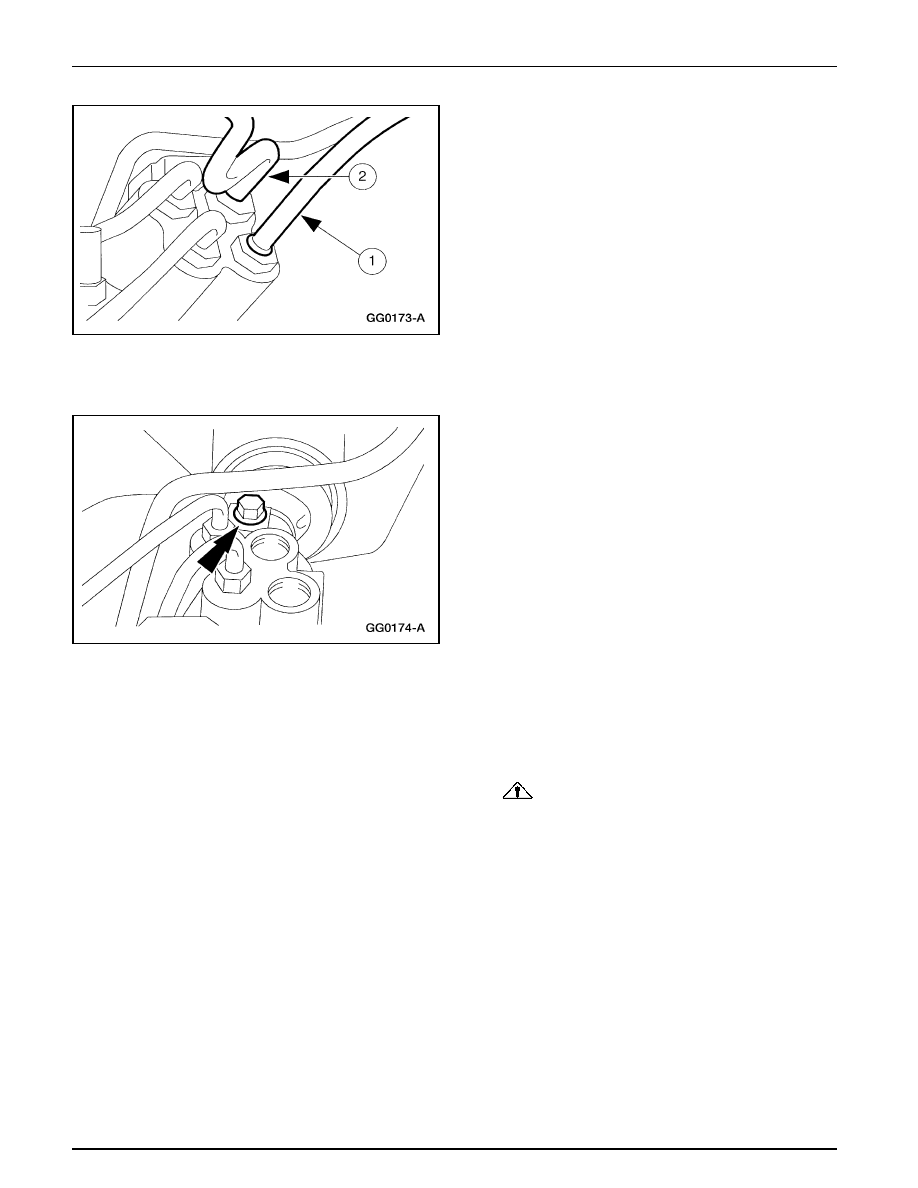

15. Para desconectar los conductos del mecanismo de la

dirección.

1

Desconecte la manguera de presión (3A719) de la
dirección hidráulica.

2

Desconecte la manguera de retorno de la dirección
hidráulica.

Dirección Hidráulica (Continuacón)

16. Tapone los extremos y puertos de los conductos de aceite

del mecanismo de la dirección para evitar la entrada de
sucio.

17. Gire el eje de la columna de la dirección para tener acceso

al perno retén del eje intermedio. Retire el perno retén.

18. Baje el vehículo.

19. Gire el volante a la dirección recta. Gire la llave de

ignición a la posición trancada.

20. Alce el vehículo.

21.

PRECAUCIÓN: No gire el volante cuando el eje

inferior está desconectado; puede dañar el contacto
deslizante del air bag.

Desconecte el eje intermedio del eje de entrada del
mecanismo de la dirección.

Dirección Hidráulica

211-02-37

211-02-37

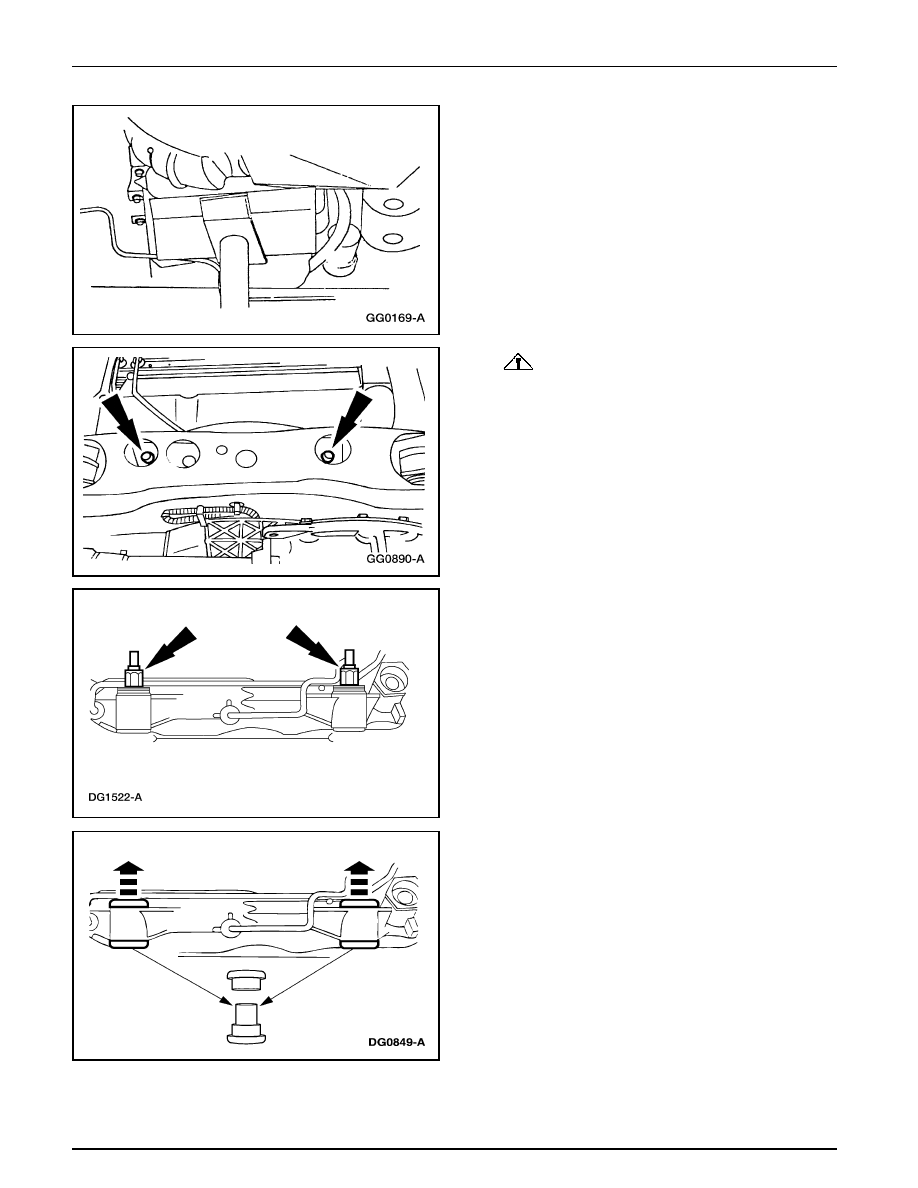

22. Alce el vehículo.

•

Coloque un bloque de madera entre el gato y el fondo
del cárter para evitar dañarlo mientras alza el motor.

Dirección Hidráulica (Continuacón)

23.

PRECAUCIÓN: Sujete los topes de los pernos

del mecanismo de la dirección al travesaño para evitar
dañar los tubos de transferencia de aceite del
mecanismo de la dirección.

Retire las tuercas.

24. Retire los espárragos y arandelas.

25. Retire los bujes aislantes del mecanismo de la dirección

al travesaño.

Dirección Hidráulica

211-02-38

211-02-38

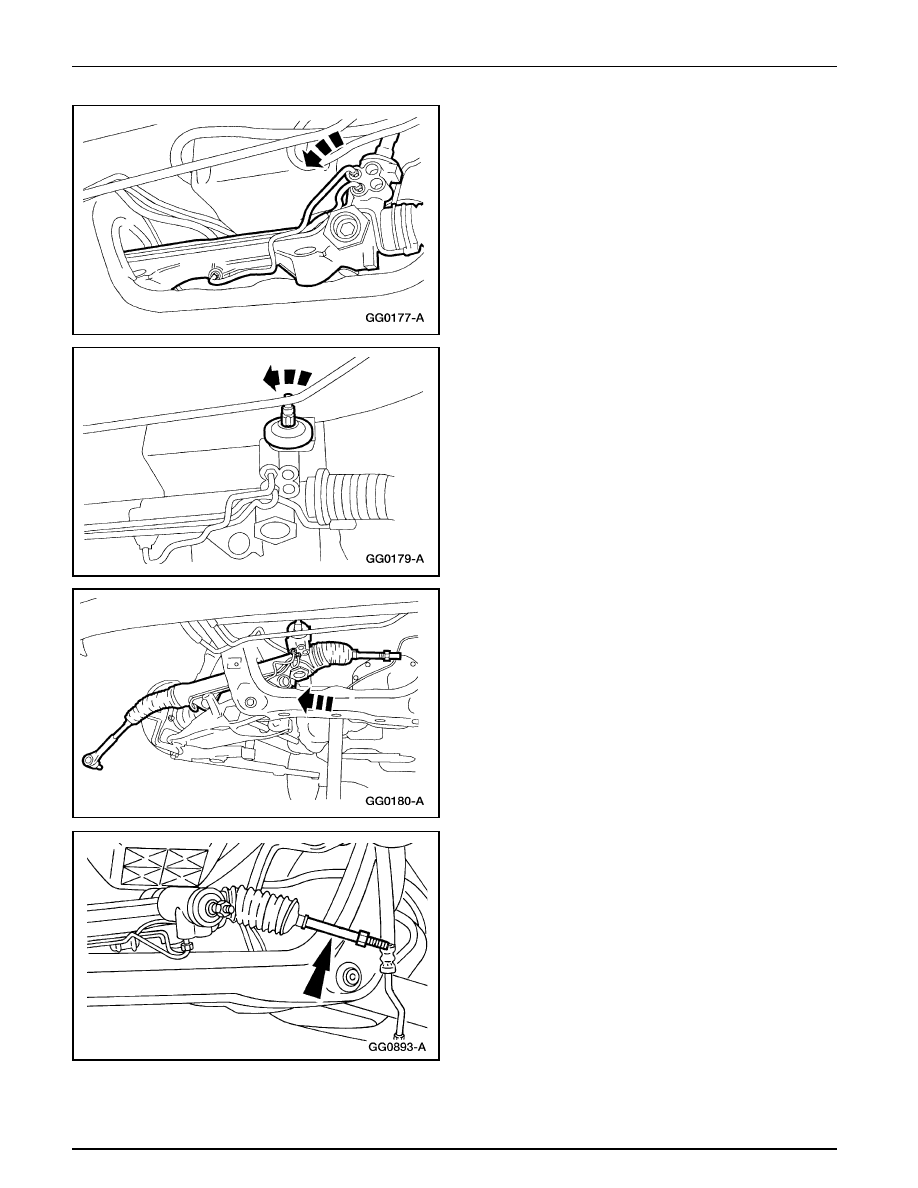

26. Gire hacia el frente del vehículo, el alojamiento de la

válvula de control del mecanismo de la dirección.

Dirección Hidráulica (Continuacón)

27. Gire el eje de entrada del mecanismo de la dirección hacia

la derecha hasta haber alcanzado el tope.

28. Mueva el mecanismo de la dirección (3504) lo más que

pueda hacia la derecha.

29. Mueva el terminal LI (3280), de la punta de eje delantera,

hacia delante para tener un mejor acceso al travesaño.
Gire el eje de entrada del mecanismo de la dirección hasta
haber alcanzado el tope.

Dirección Hidráulica

211-02-39

211-02-39

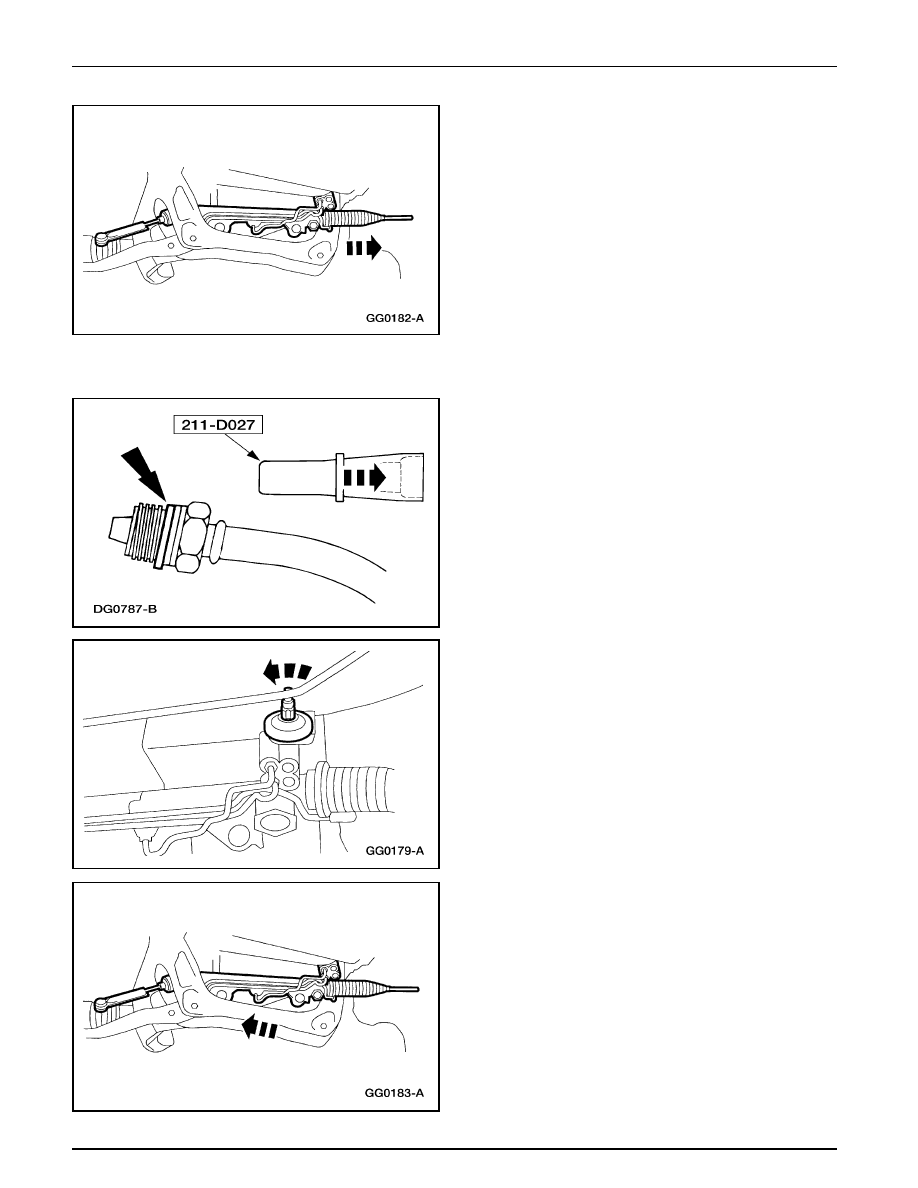

30. Retire el mecanismo de la dirección fuera del vehículo.

Dirección Hidráulica (Continuacón)

Instalación

1.

Con la herramienta especial, instale sellos nuevos en la
manguera de retorno y en la manguera de presión de la
dirección hidráulica.

2.

Nota: Asegúrese de girar el eje de entrada del mecanismo
de la dirección hacia la izquierda hasta haber alcanzado
el tope.

Nota: Manipule con cuidado el mecanismo de la dirección
para evitar dañar los conductos de transferencia de aceite
y para evitar deterioro en los forros de los terminales.

Gire el eje de entrada del mecanismo de la dirección hacia
la derecha hasta haber alcanzado el tope. Registre el
número de vueltas.

3.

Nota: Asegúrese de girar hacia el frente del vehículo, el
alojamiento de la válvula de control del mecanismo de la
dirección.

Instale el mecanismo de la dirección dentro de la abertura
LD del travesaño.
