Dirección Hidráulica

211-02-28

211-02-28

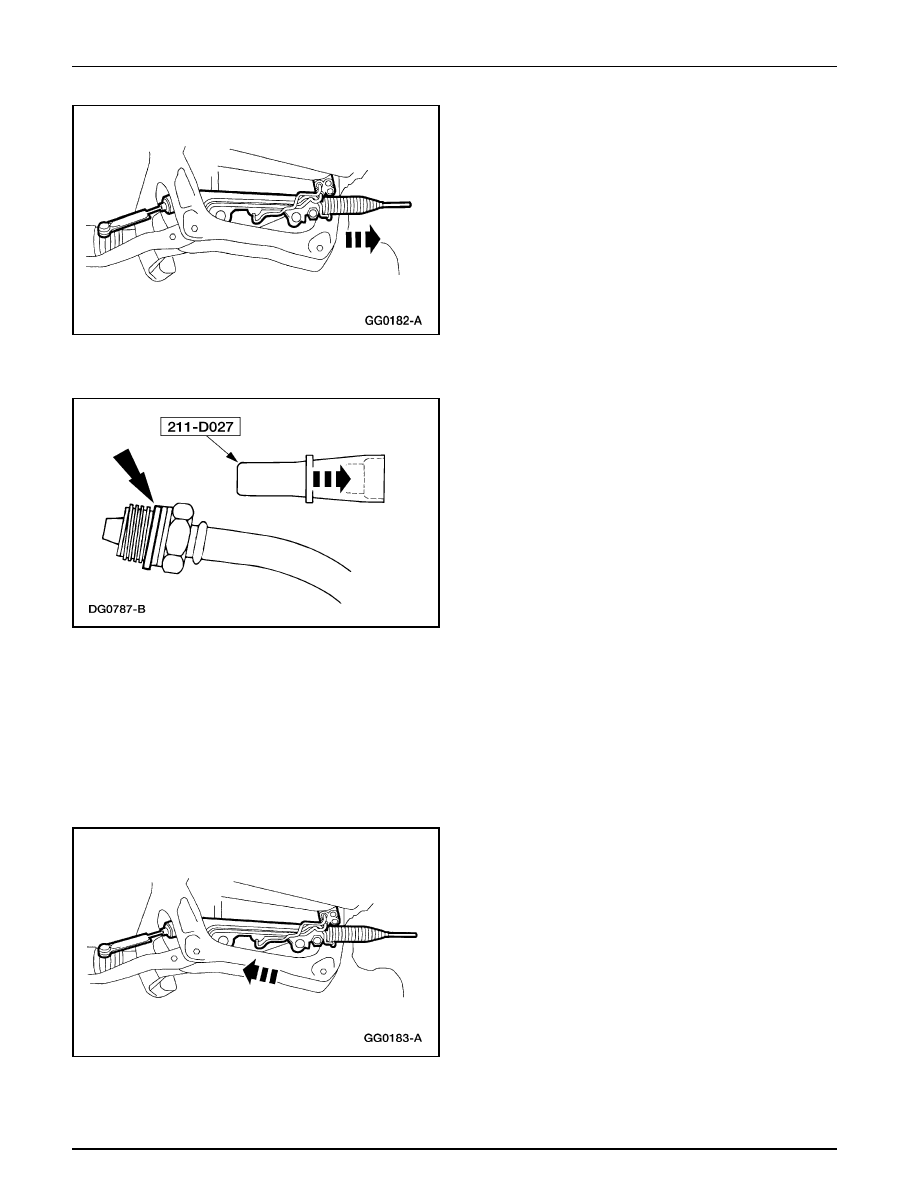

25. Retire del vehículo el mecanismo de la dirección.

Dirección Hidráulica (Continuacón)

Instalación

1.

Con la herramienta especial, instale sellos nuevos en la
manguera de retorno y en la manguera de presión de la
dirección hidráulica.

2.

Nota: Asegúrese de girar el eje de entrada del mecanismo
de la dirección hacia la izquierda hasta haber alcanzado
el tope.

Nota: Manipule con cuidado el mecanismo de la dirección
para evitar dañar los conductos de transferencia de aceite
y para evitar deterioro en los forros de los terminales.

Gire el eje de entrada del mecanismo de la dirección hacia
la derecha hasta haber alcanzado el tope. Registre el
número de vueltas.

3.

Nota: Asegúrese de girar hacia el frente del vehículo, el
alojamiento de la válvula de control del mecanismo de la
dirección.

Instale el mecanismo de la dirección dentro de la abertura
LD del travesaño.

Dirección Hidráulica

211-02-29

211-02-29

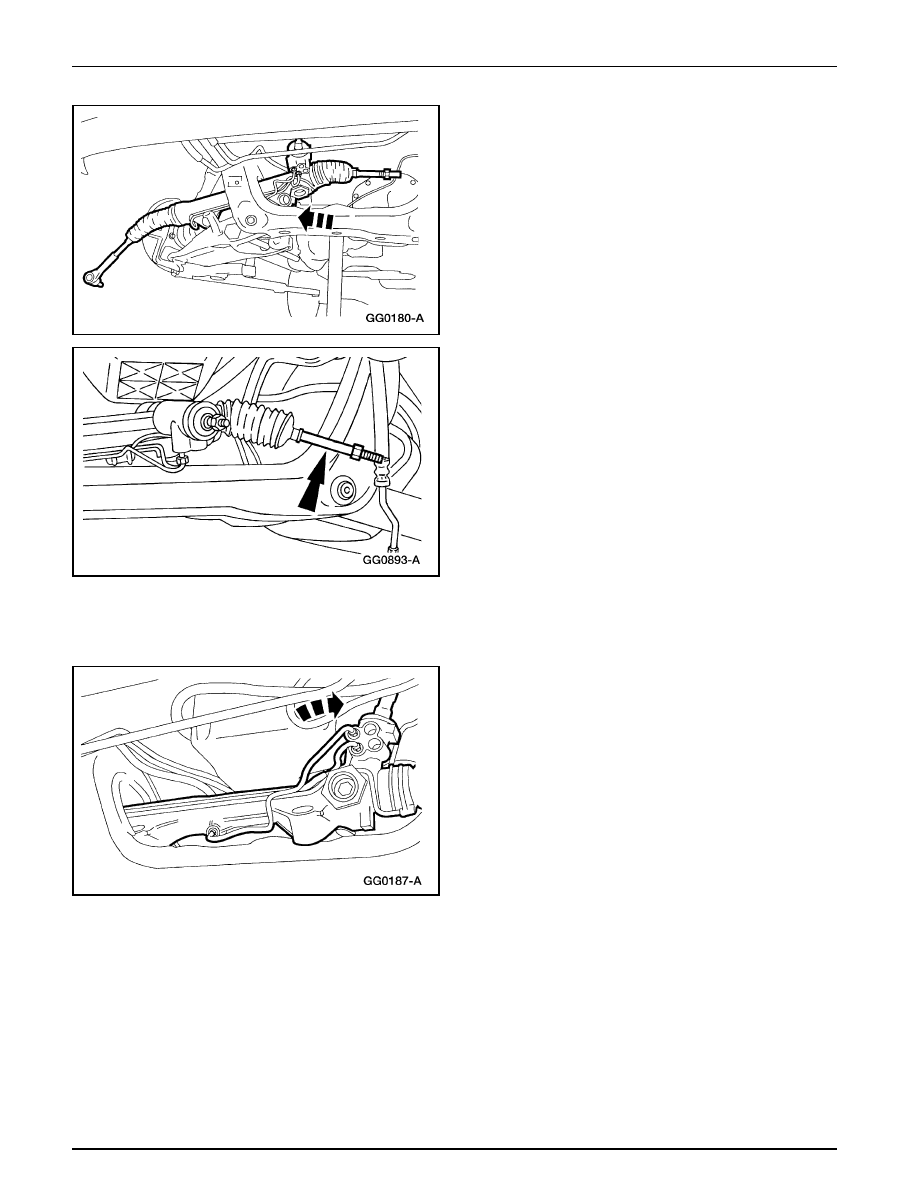

4.

Mueva el volante lo más que pueda hacia la derecha del
vehículo.

Dirección Hidráulica (Continuacón)

5.

Mueva el terminal de la punta de eje de la rueda delantera
LD dentro de la abertura del travesaño y mueva a su
posición el mecanismo de la dirección.

6.

Coloque el mecanismo de la dirección en la posición recta,
gire el eje de entrada del mecanismo de la dirección hacia
la izquierda la mitad de giros registrados previamente.

7.

Gire el alojamiento de la válvula de control del mecanismo
de la dirección hacia la parte trasera del vehículo.

Dirección Hidráulica

211-02-30

211-02-30

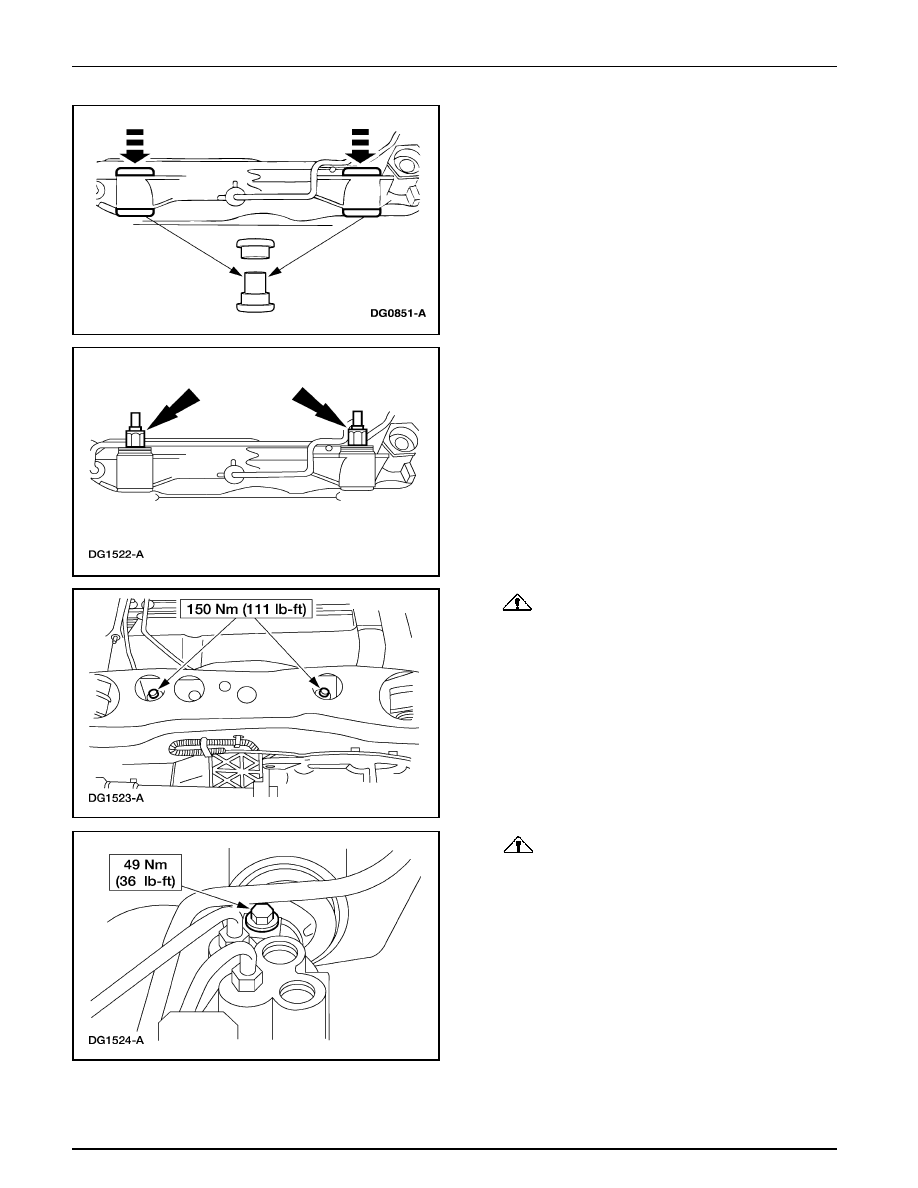

8.

Para instalar los bujes aislantes del mecanismo de la
dirección al travesaño.

•

El extremo largo de la camisa de metal debe colocarse
apuntando hacia abajo.

•

Verifique que las superficies de montaje en el
travesaño estén limpios y libres de residuos.

Dirección Hidráulica (Continuacón)

9.

Instale las arandelas y espárragos del mecanismo de la
dirección al travesaño.

•

Para información adicional acerca de la orientación
correcta del herraje, refiérase a Dirección Hidráulica
en la Porción de Descripción y Operación.

•

El lado aplanado de las arandelas con la cara hacia
abajo.

10.

PRECAUCIÓN: Sujete los topes de los pernos

del mecanismo de la dirección al travesaño para evitar
dañar los tubos de transferencia de aceite del
mecanismo de la dirección.

Instale las tuercas.

11.

PRECAUCIÓN: No gire el volante cuando el eje

inferior está desconectado; puede dañar el contacto
deslizante del air bag.

Conecte el eje intermedio al eje de entrada del mecanismo
de la dirección. Instale el perno retén.

Dirección Hidráulica

211-02-31

211-02-31

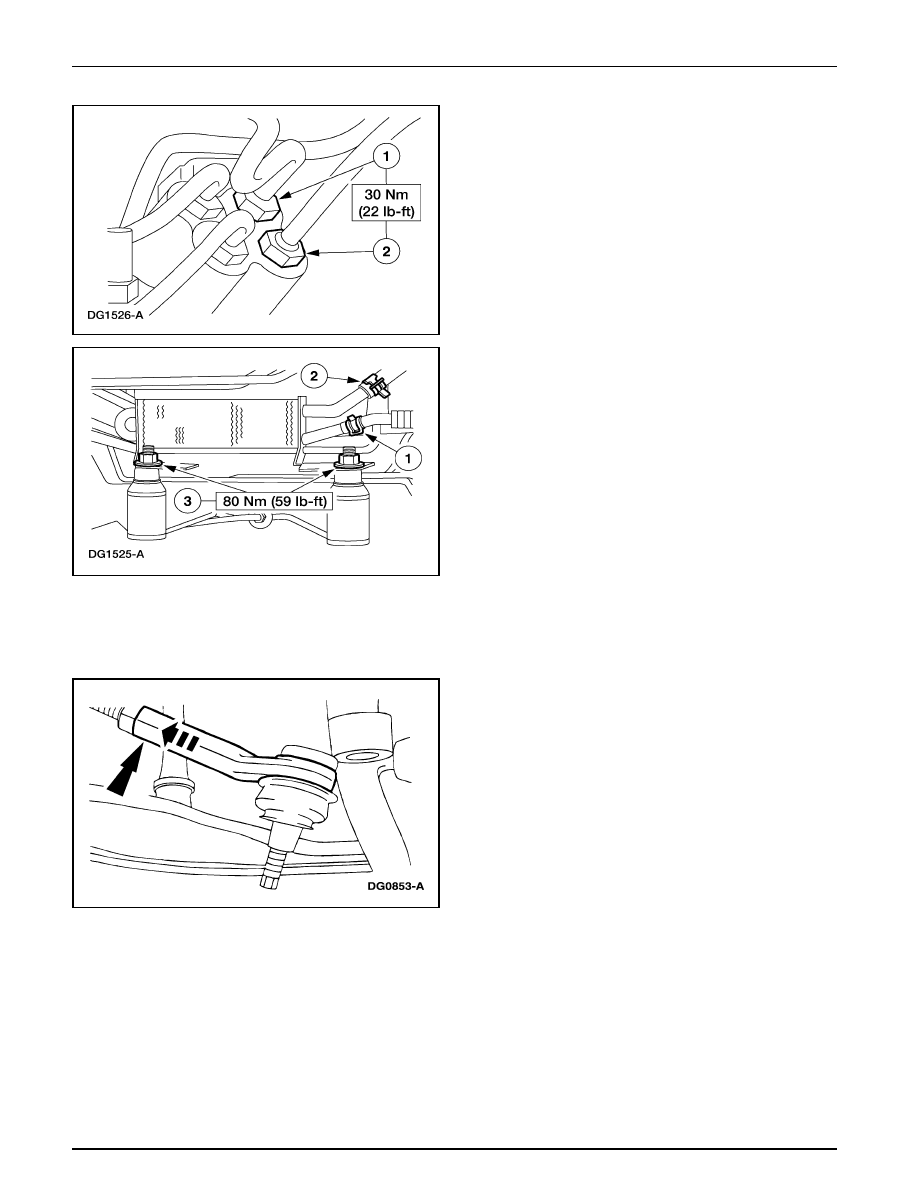

12. Para instalar los conductos de aceite y el mecanismo de

la dirección.

1

Instale la manguera de retorno de la dirección
hidráulica y apriete la tuerca.

2

Instale la manguera de presión de la dirección
hidráulica y apriete la tuerca.

Dirección Hidráulica (Continuacón)

13. Para instalar el enfriador del aceite de la dirección

hidráulica.

1

Conecte la manguera de retorno del conducto de la
dirección hidráulica.

2

Conecte la manguera de retorno de la dirección
hidráulica.

3

Coloque el enfriador de aceite de la dirección
hidráulica e instale las tuercas.

14. Instale la barra estabilizadora delantera. Para información

adicional, refiérase a la Sección 204-01A.

•

Oriente la barra estabilizadora delantera como se
registró durante la remoción.

15. Al instalar el terminal LI de la punta de eje delantera.

•

Gire el terminal el número de giros registrados
durante su remoción.
