Dirección Hidráulica

211-02-24

211-02-24

6.

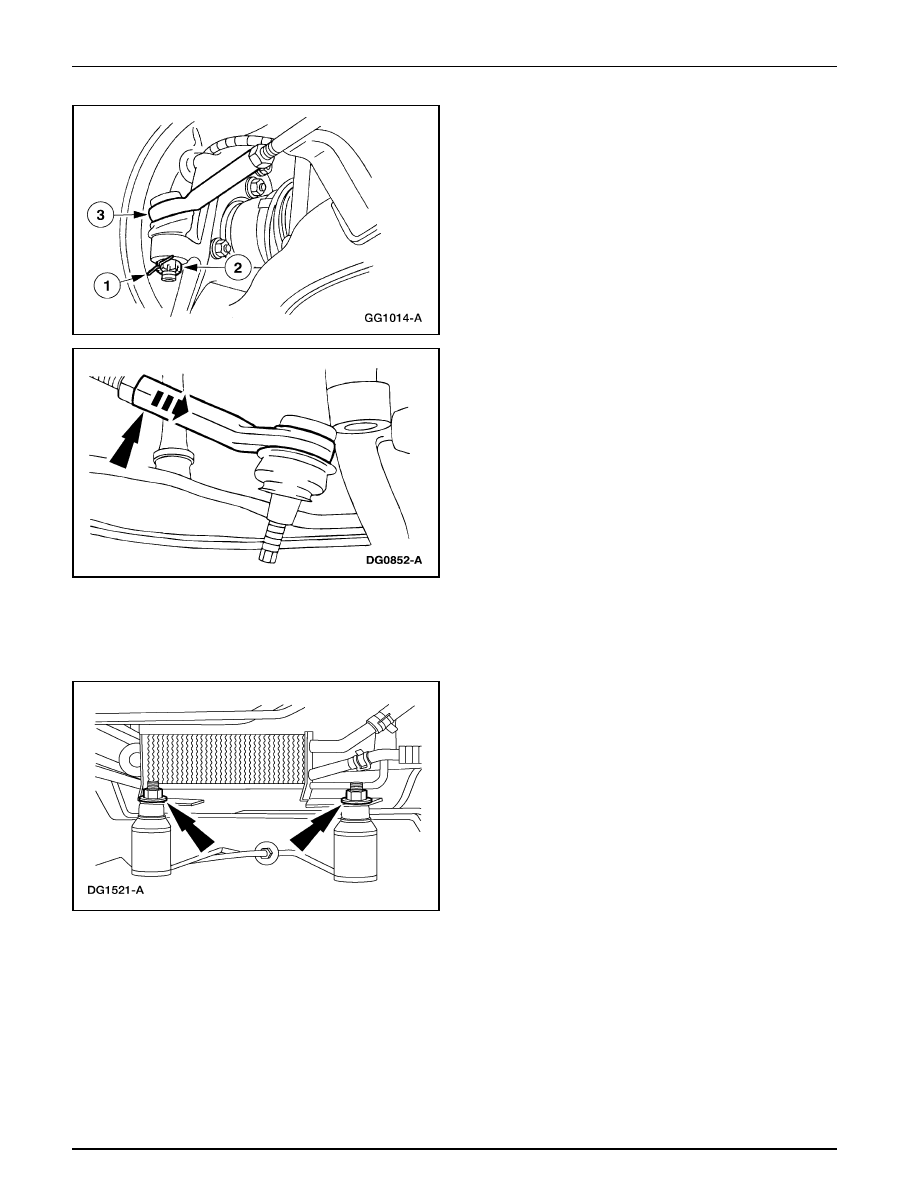

Para desconectar los terminales (3A131).

1

Retire y deseche los pasadores.

2

Retire las tuercas encastilladas.

3

Al desconectar los terminales de los pivotes de la
dirección
n No dañe los forros de los terminales.

Dirección Hidráulica (Continuacón)

7.

Al retirar el terminal LI.

•

Cuente y registre el número de giros necesarios para
retirar el terminal.

8.

Retire la barra estabilizadora delantera (5482). Para
información adicional, refiérase a la Sección 204-01A.

•

Para instalar correctamente la barra estabilizadora
delantera, marque el extremo del lado del conductor.

9.

Retire las tuercas del enfriador de la dirección hidráulica
al travesaño.

Dirección Hidráulica

211-02-25

211-02-25

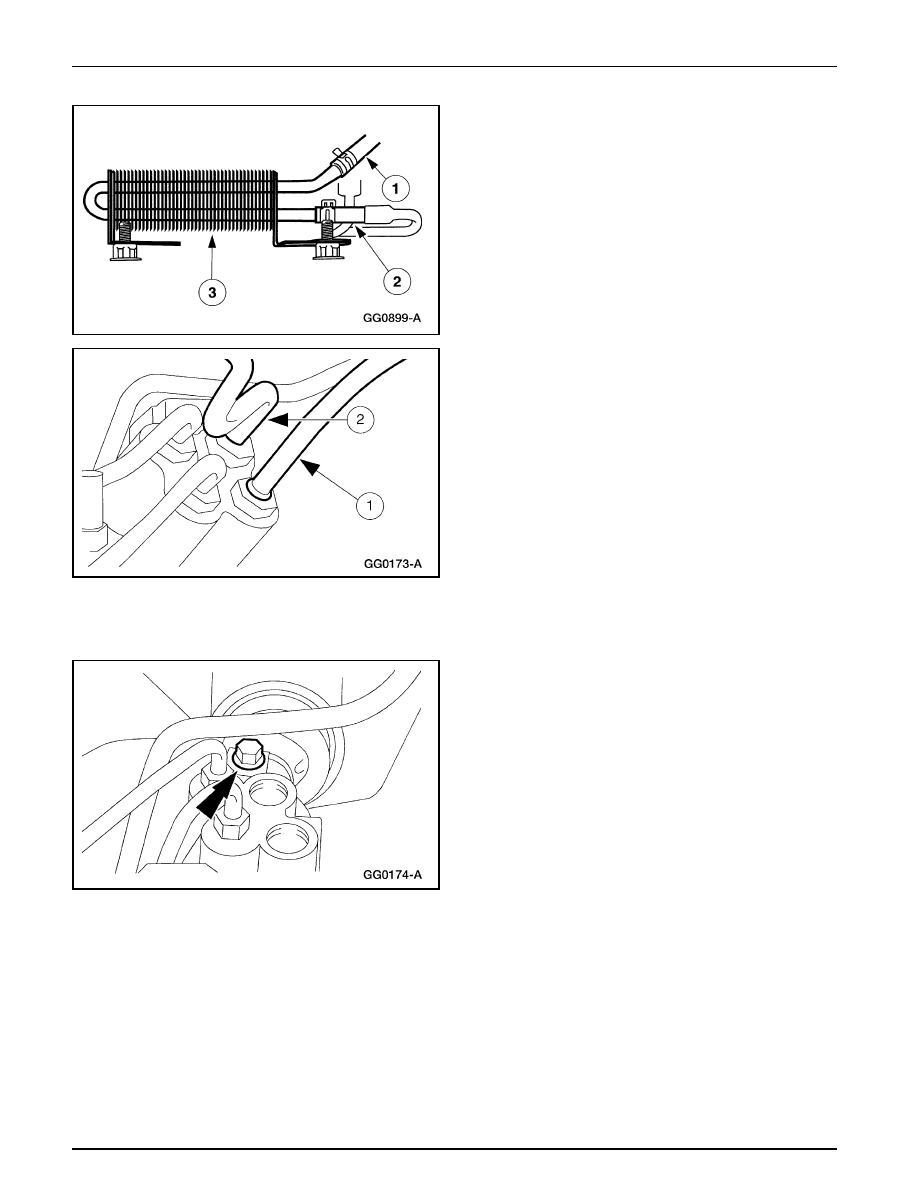

10. Para retirar el enfriador (3F780) de aceite de la dirección

hidráulica.

1

Separe la manguera de retorno (3A713) del enfriador
de aceite de la dirección hidráulica.
n Drene el sistema.

2

Desconecte la manguera (3A005) de retorno de la
dirección hidráulica.

3

Retire el enfriador de aceite de la dirección hidráulica.

Dirección Hidráulica (Continuacón)

11. Para desconectar los conductos del mecanismo.

1

Desconecte la manguera de presión (3A719) de la
dirección hidráulica.

2

Desconecte la manguera de retorno de la dirección
hidráulica.

12. Tapone los extremos y puertos de los conductos de aceite

del mecanismo de la dirección para evitar daños y la
entrada de sucio.

13. Gire el eje de la columna de la dirección para tener acceso

al perno retén del eje intermedio. Retire el perno retén.

14. Baje el vehículo.

15. Gire el volante a la dirección recta. Gire la llave de

ignición a la posición trancada.

16. Alce el vehículo.

Dirección Hidráulica

211-02-26

211-02-26

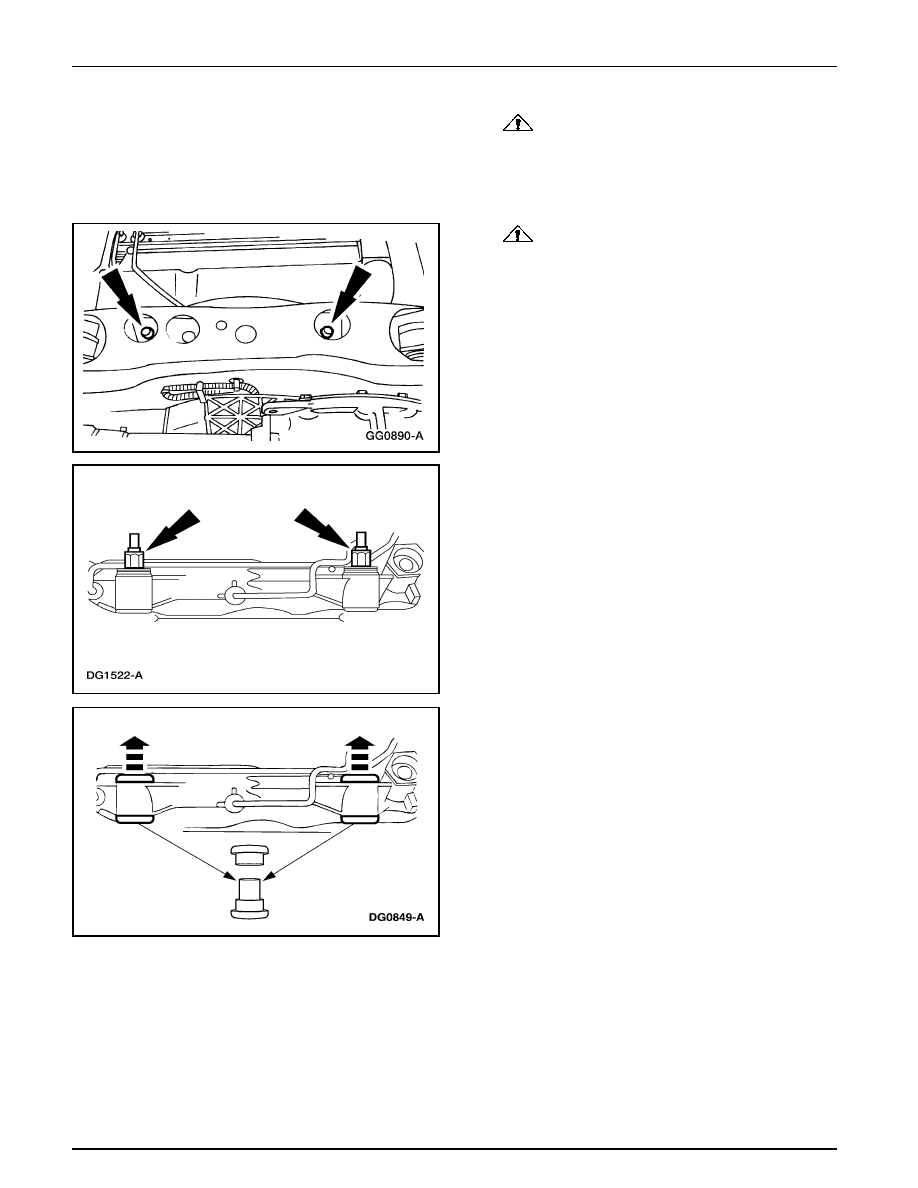

17.

PRECAUCIÓN: No gire el volante cuando el eje

inferior está desconectado; puede dañar el contacto
deslizante del air bag.

Desconecte el eje intermedio del eje de entrada del
mecanismo de la dirección.

18.

PRECAUCIÓN: Sujete los topes de los pernos

del mecanismo de la dirección al travesaño para evitar
dañar los tubos de transferencia de aceite del
mecanismo de la dirección.

Retire las tuercas.

Dirección Hidráulica (Continuacón)

19. Retire los espárragos y arandelas.

20. Retire los bujes aislantes del mecanismo de la dirección

al travesaño.

Dirección Hidráulica

211-02-27

211-02-27

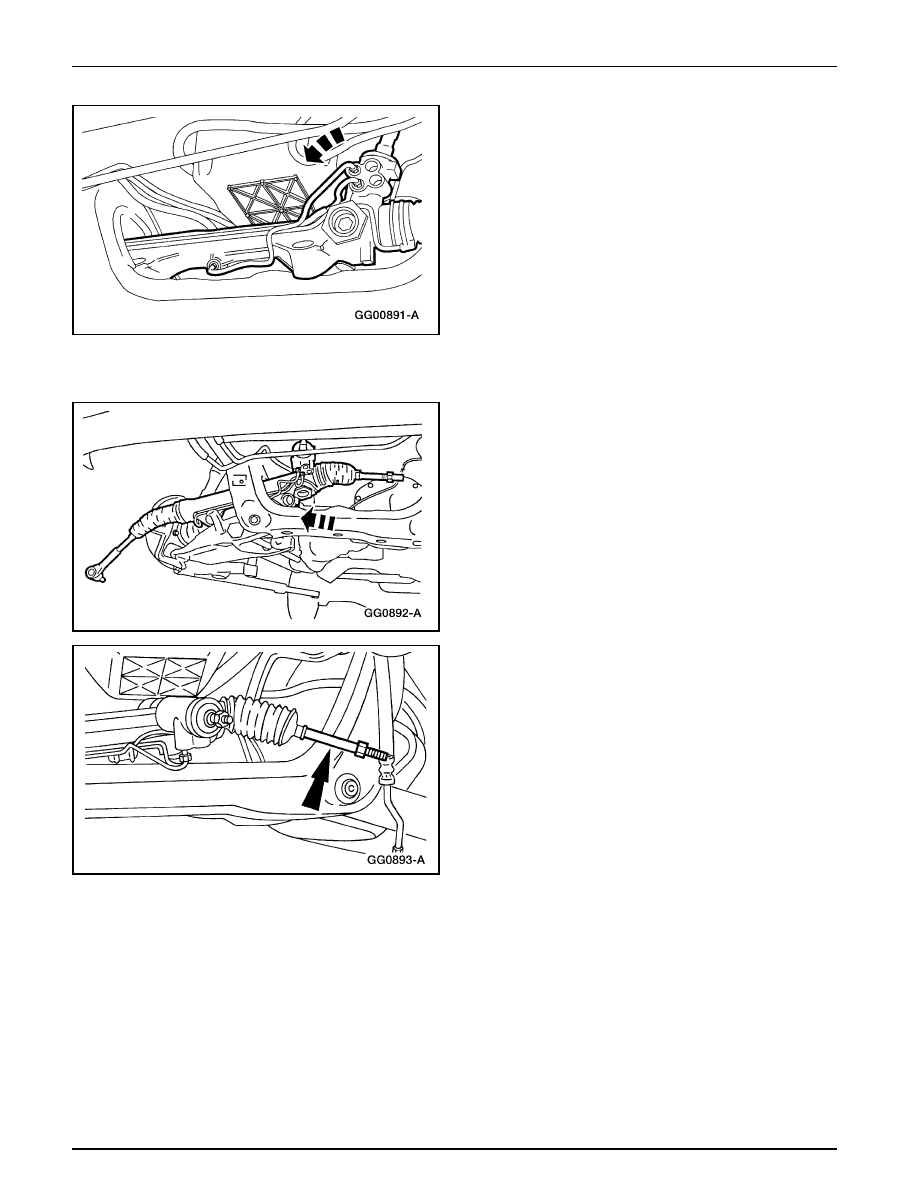

21. Gire hacia el frente del vehículo, el alojamiento de la

válvula de control del mecanismo de la dirección.

Dirección Hidráulica (Continuacón)

22. Gire el eje de entrada del mecanismo de la dirección hacia

la derecha hasta haber alcanzado el tope.

23. Mueva el mecanismo de la dirección (3504) lo más que

pueda hacia la derecha.

24. Mueva el terminal LI (3280), de la punta de eje delantera,

hacia delante para tener un mejor acceso al travesaño.
