Ford Explorer / Mercury Mountaineer. Manual - parte 149

Dirección Hidráulica

211-02-16

211-02-16

2.

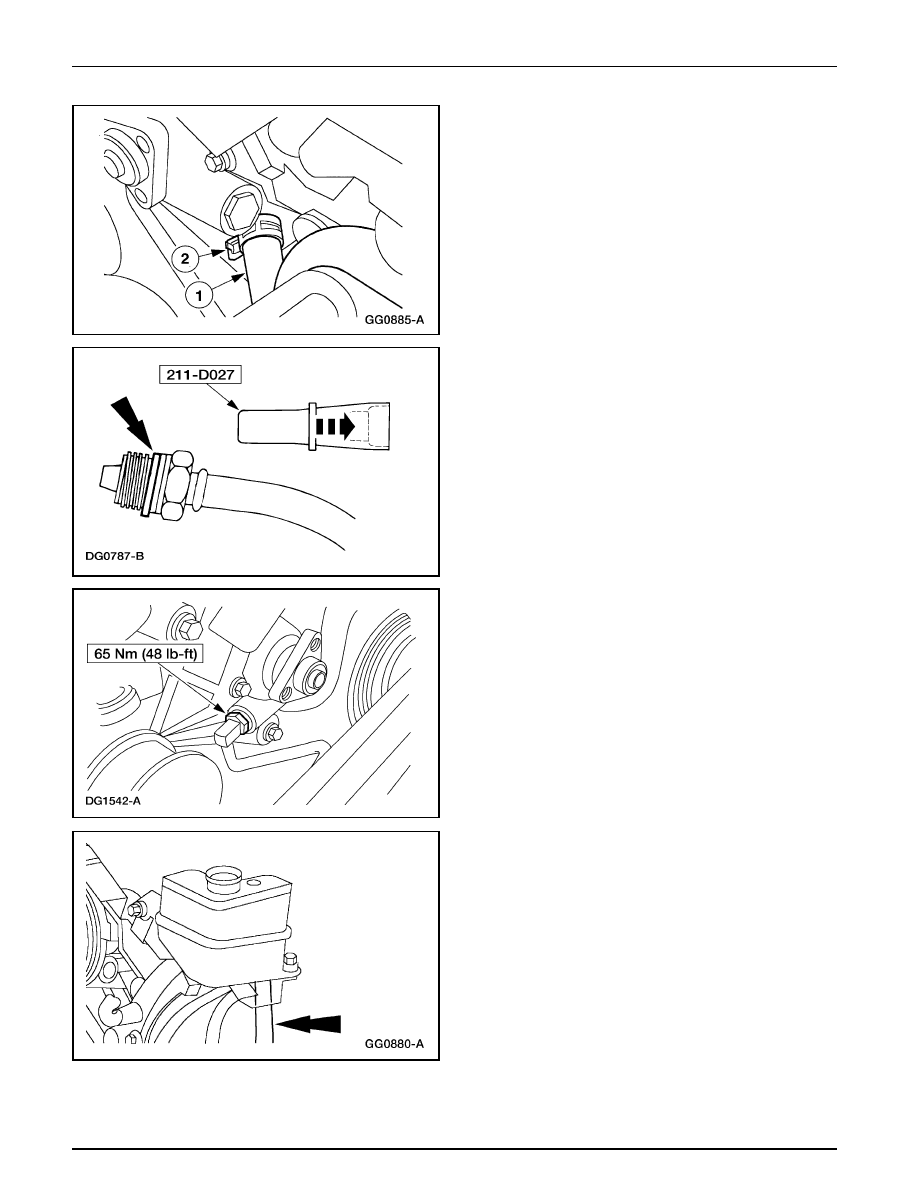

Para conectar la manguera de salida del reservorio de
aceite a la bomba.

1

Conecte la manguera de salida del reservorio a la
bomba de la dirección hidráulica.

2

Comprima y mueva la abrazadera de la manguera de
salida del reservorio de la bomba de aceite.

Dirección Hidráulica (Continuacón)

3.

Con la herramienta especial, instale un sello nuevo sobre
la manguera de presión de la dirección hidráulica.

4.

Conecte la manguera de presión a la bomba de la dirección
hidráulica.

5.

Conecte la manguera de retorno de la dirección hidráulica
al reservorio.

Dirección Hidráulica

211-02-17

211-02-17

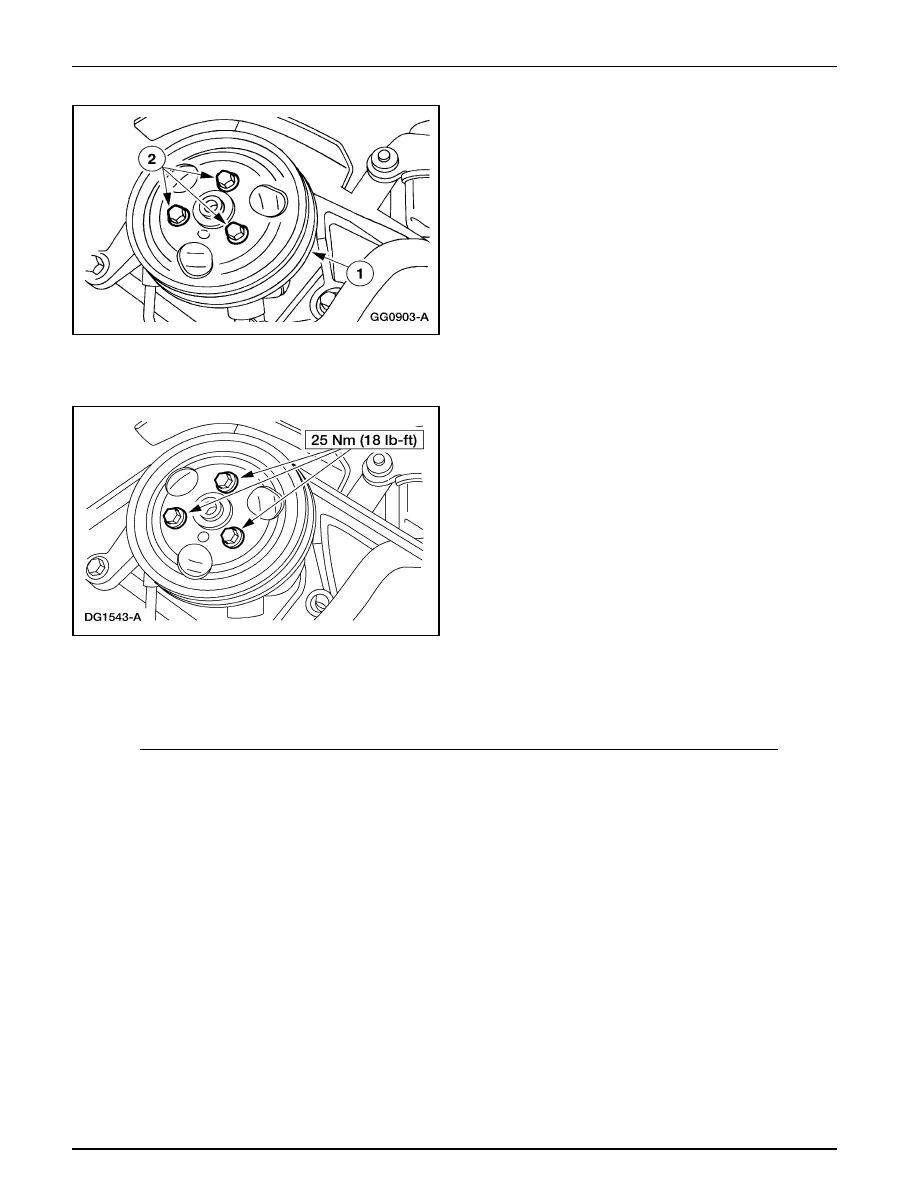

6.

Para instalar la polea de la bomba de la dirección
hidráulica.

1

Coloque en posición la polea de la bomba de la
dirección hidráulica.

2

Instale los pernos.

Dirección Hidráulica (Continuacón)

7.

Instale la correa. Para información adicional, refiérase a
la Sección 303-05.

8.

Apriete los pernos de la polea de la bomba de la dirección
hidráulica.

9.

Instale el ventilador de enfriamiento del motor. Para
información adicional, refiérase a la Sección 303-03.

10. Llene y haga una prueba de fugas en el sistema. Para

información adicional, refiérase a la Sección 211-00.

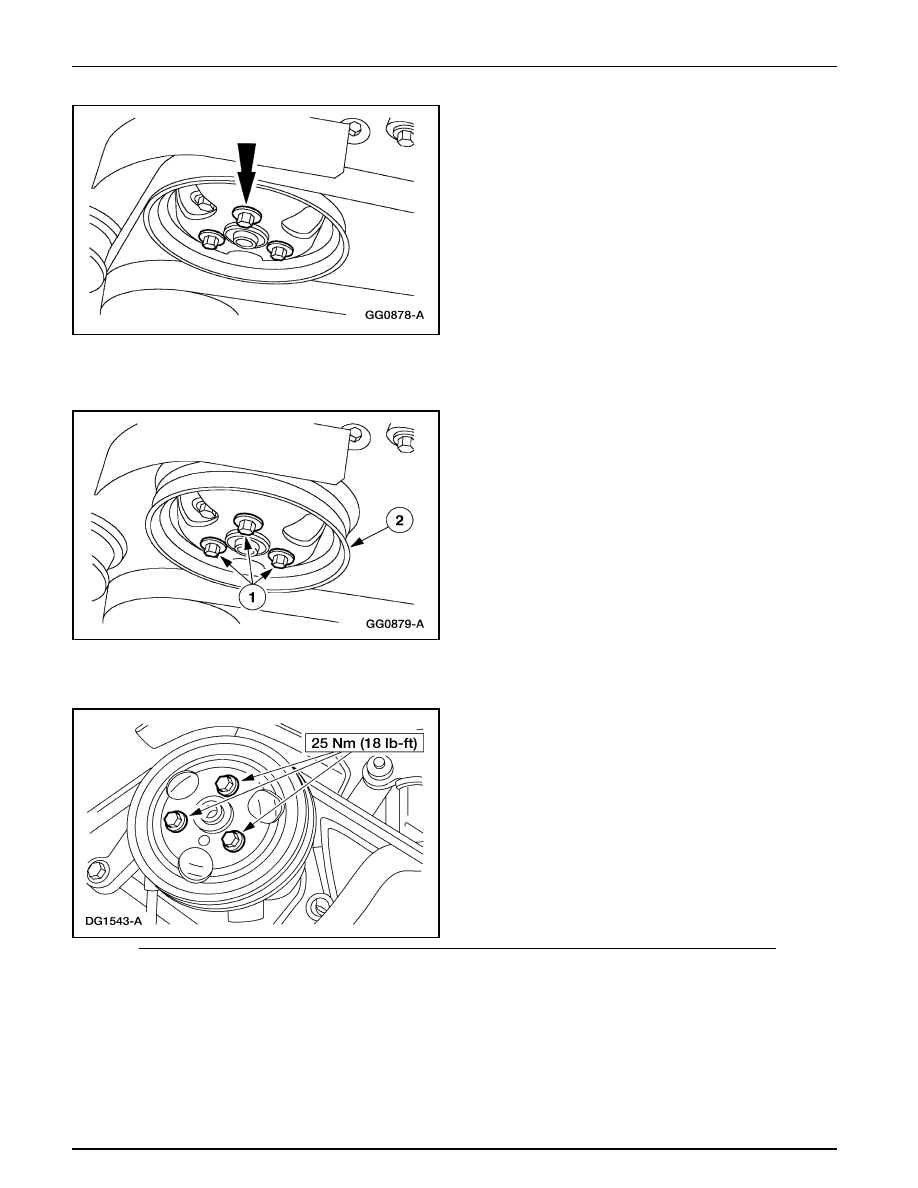

Polea — Bomba, Motor 5.0L y 4.0L (SOHC)

Remoción

1.

Retire el ventilador de enfriamiento del motor. Para
información adicional, refiérase a la Sección 303-03.

Dirección Hidráulica

211-02-18

211-02-18

2.

Afloje los pernos de la polea de la bomba de la dirección
hidráulica.

Dirección Hidráulica (Continuacón)

3.

Retire la correa (8620). Para información adicional,
refiérase a la Sección 303-05.

4.

Para retirar la polea (3A733) de la bomba de la dirección
hidráulica.

1

Retire los pernos.

2

Retire la polea de l bomba de la dirección hidráulica.

Instalación

1.

Siga el procedimiento de remoción en orden inverso.

Dirección Hidráulica

211-02-19

211-02-19

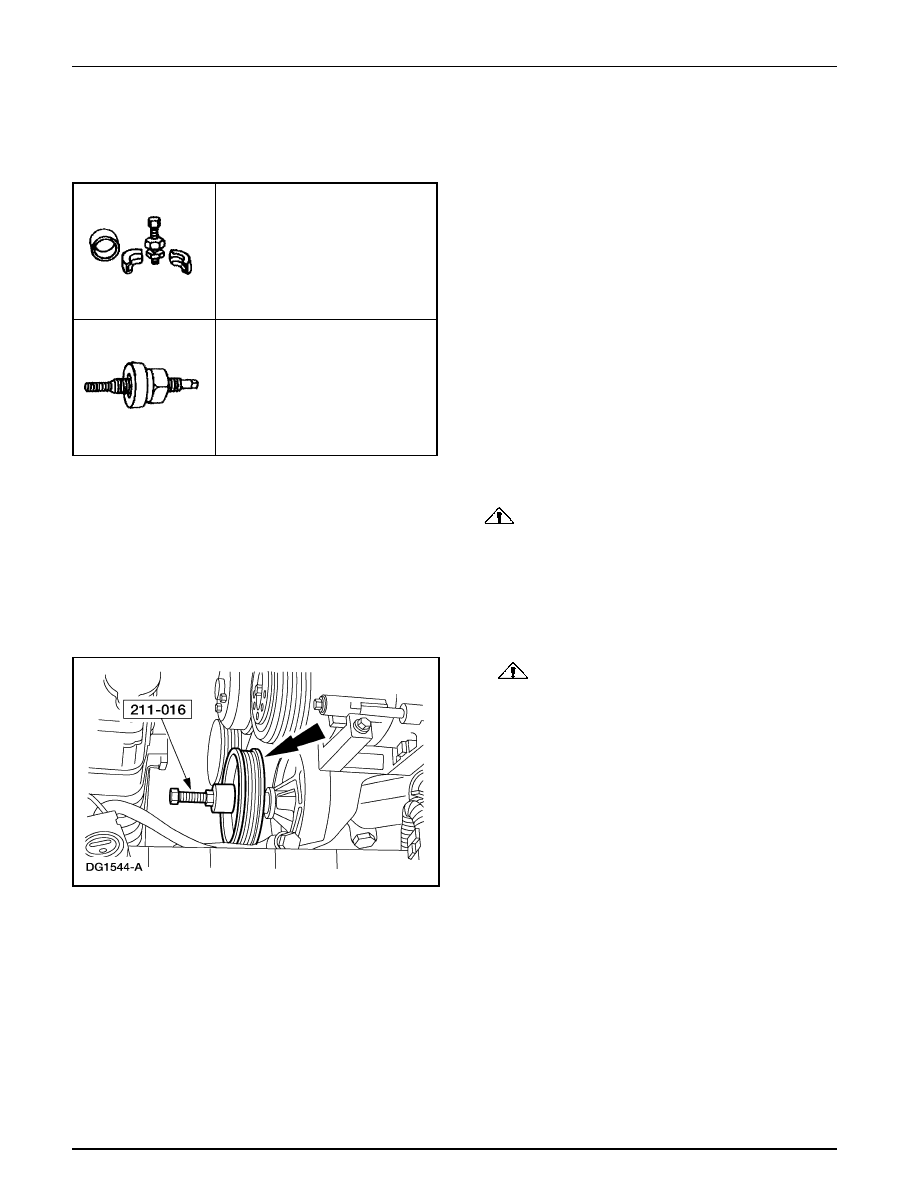

Polea — Bomba, Motor 4.0L (Varilla de Empuje)

Dirección Hidráulica (Continuacón)

Extractor de la Polea de la Bomba
de la Dirección
211-016 (T69L-10300-B)

Instalador de la Polea de la Bomba
de la Dirección
211-009 (T65P-3A733-C)

Remoción

 PRECAUCIÓN: Instale una polea nueva después

de haberla removido e instalado dos veces.

1.

Retire el ventilador de enfriamiento del motor. Para
información adicional, refiérase a la Sección 303-03.

2.

Retire la correa (8620). Para información adicional,
refiérase a la Sección 303-05.

3.

         PRECAUCIÓN: No aplique presión sobre el eje
del rotor de la bomba de la dirección hidráulica. La
presión puede dañar las áreas internas de empuje de
la bomba de la dirección hidráulica.

      Con la herramienta especial, retire la polea de la bomba

de la dirección hidráulica.

Herramienta(s) Especial(es)
