Ford Explorer / Mercury Mountaineer. Manual - parte 148

Dirección Hidráulica

211-02-12

211-02-12

Instalación

1.

Coloque en posición la bomba de la dirección hidráulica
e instale los pernos.

Dirección Hidráulica (Continuacón)

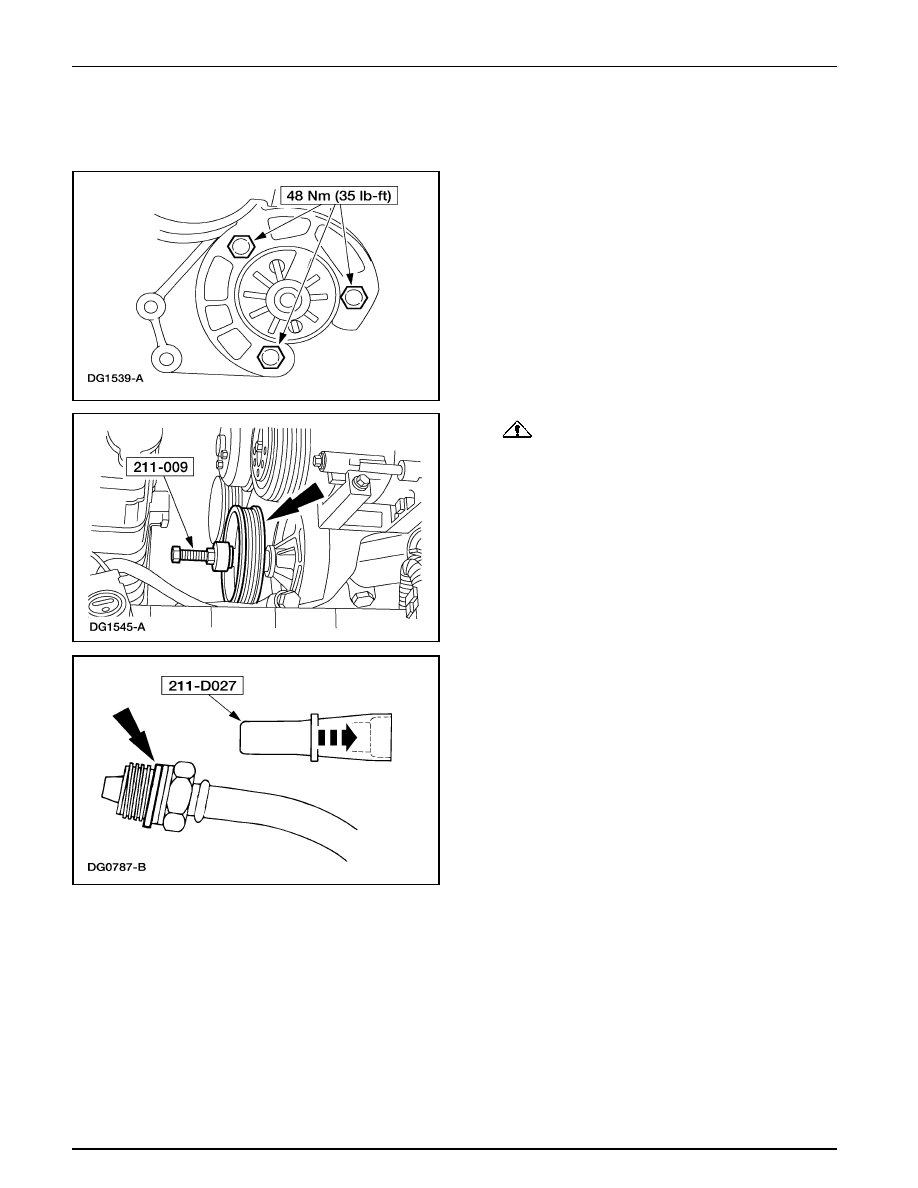

2.

PRECAUCIÓN: Instale una polea nueva

después de haberla removido e instalado dos veces.

Con la herramienta especial, instale la polea de la bomba
de la dirección hidráulica.

•

Verifique si la polea tiene marcas en el área radiada
cerca del cubo. Si hay dos marcas pintadas, deseche
la polea. Si no hay marcas o una sola, marque con
pintura el área cerca del cubo.

3.

Con la herramienta especial, instale un sello nuevo en la
manguera de presión de la dirección hidráulica.

Dirección Hidráulica

211-02-13

211-02-13

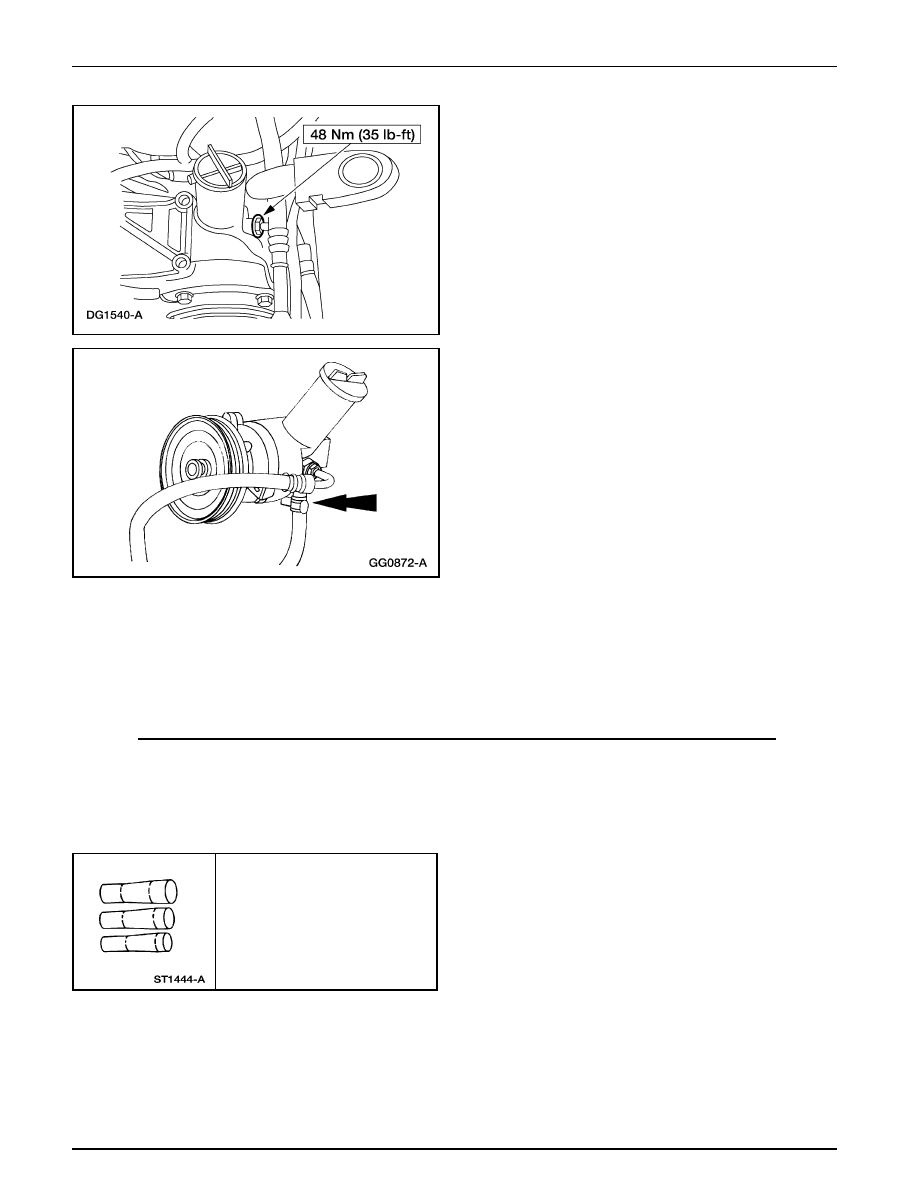

4.

Conecte la manguera de presión a la bomba de la dirección
hidráulica.

Dirección Hidráulica (Continuacón)

5.

Conecte la manguera de retorno de la dirección hidráulica
en la bomba.

6.

Instale el ventilador de enfriamiento del motor. Para
información adicional, refiérase a la Sección 303-03.

7.

Instale la correa. Para información adicional, refiérase a
la Sección 303-05.

8.

Llene y haga una prueba de fugas en el sistema. Para
información adicional, refiérase a la Sección 211-00.

Bomba — Motor 4.0L (SOHC)

Herramienta(s) Especial(es)

Juego de Instalación del Sello de
Teflón
211-D027 (D90P-3517-A) o su
equivalente.

Dirección Hidráulica

211-02-14

211-02-14

Remoción

1.

Retire el ventilador de enfriamiento del motor. Para
información adicional, refiérase a la Sección 303-03.

2.

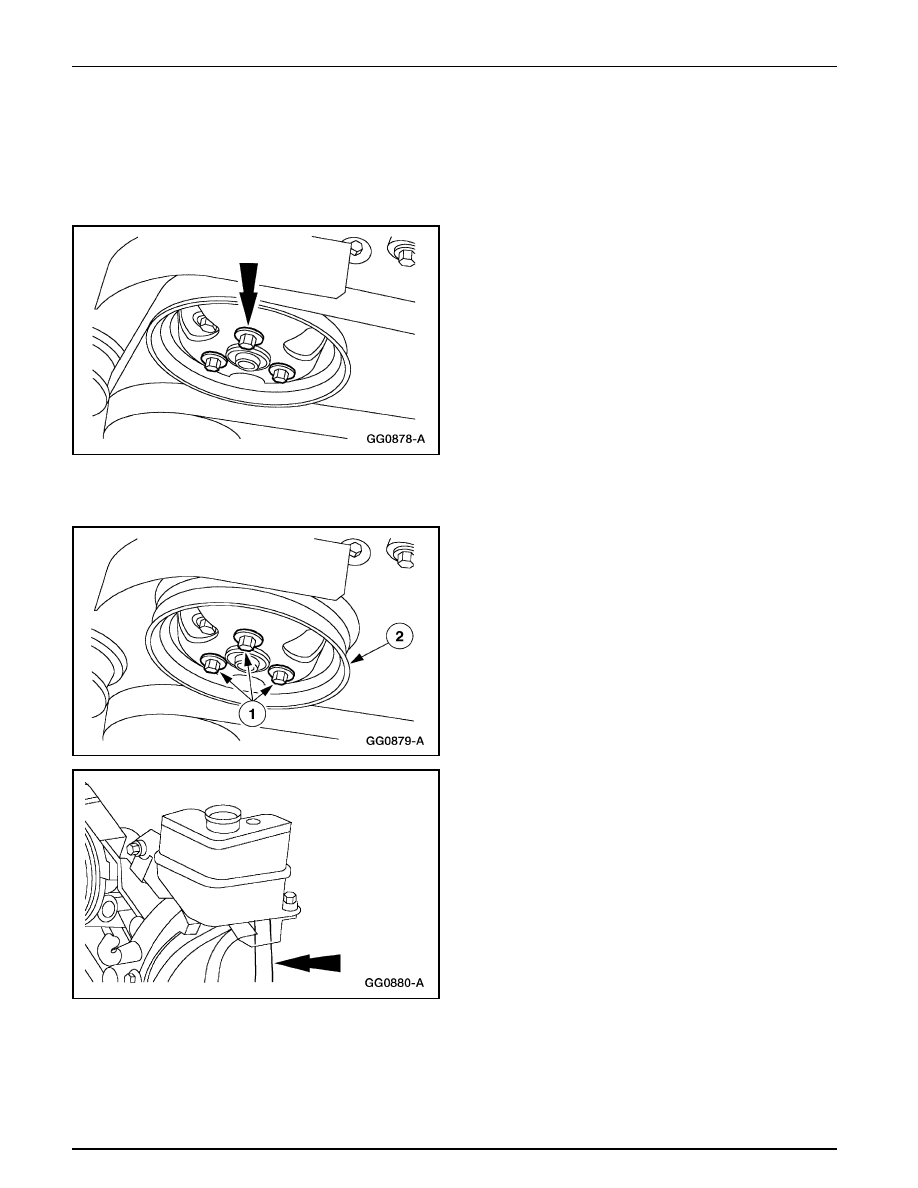

Afloje los pernos de la polea de la bomba de la dirección
hidráulica.

Dirección Hidráulica (Continuacón)

3.

Retire la correa (8620). Para información adicional,
refiérase a la Sección 303-05.

4.

Para retirar la polea de la dirección hidráulica.

1

Retire los pernos.

2

Retire la polea de la bomba de la dirección hidráulica.

5.

Al desconectar la manguera de retorno de la dirección
hidráulica en el reservorio.

•

Drene el sistema.

Dirección Hidráulica

211-02-15

211-02-15

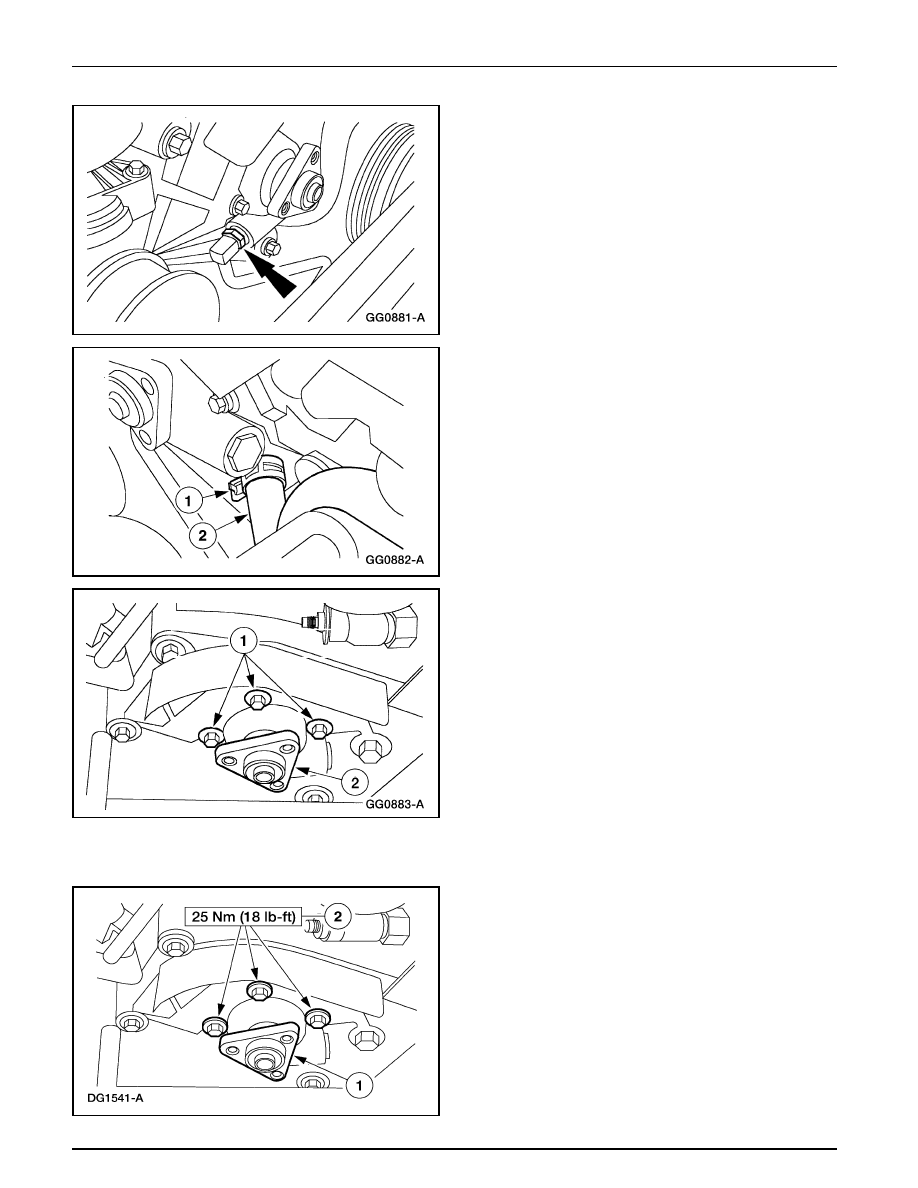

6.

Desconecte la manguera de presión (3A719) de la bomba
de la dirección hidráulica (3A764).

Dirección Hidráulica (Continuacón)

7.

Para desconectar de la bomba de la dirección hidráulica,
la manguera de salida del reservorio de aceite de la
dirección hidráulica.

1

Comprima y mueva la abrazadera de la manguera de
salida del reservorio de aceite de la dirección
hidráulica.

2

Desconecte fuera de la bomba, la manguera de salida
de la dirección hidráulica.

8.

Para retirar la bomba de la dirección hidráulica.

1

Retire los pernos.

2

Retire la bomba de la dirección hidráulica.

Instalación

1.

Para instalar la bomba de la dirección hidráulica.

1

Coloque en posición la bomba de la dirección
hidráulica.

2

Instale los pernos.
