Dirección Hidráulica

211-02-4

211-02-4

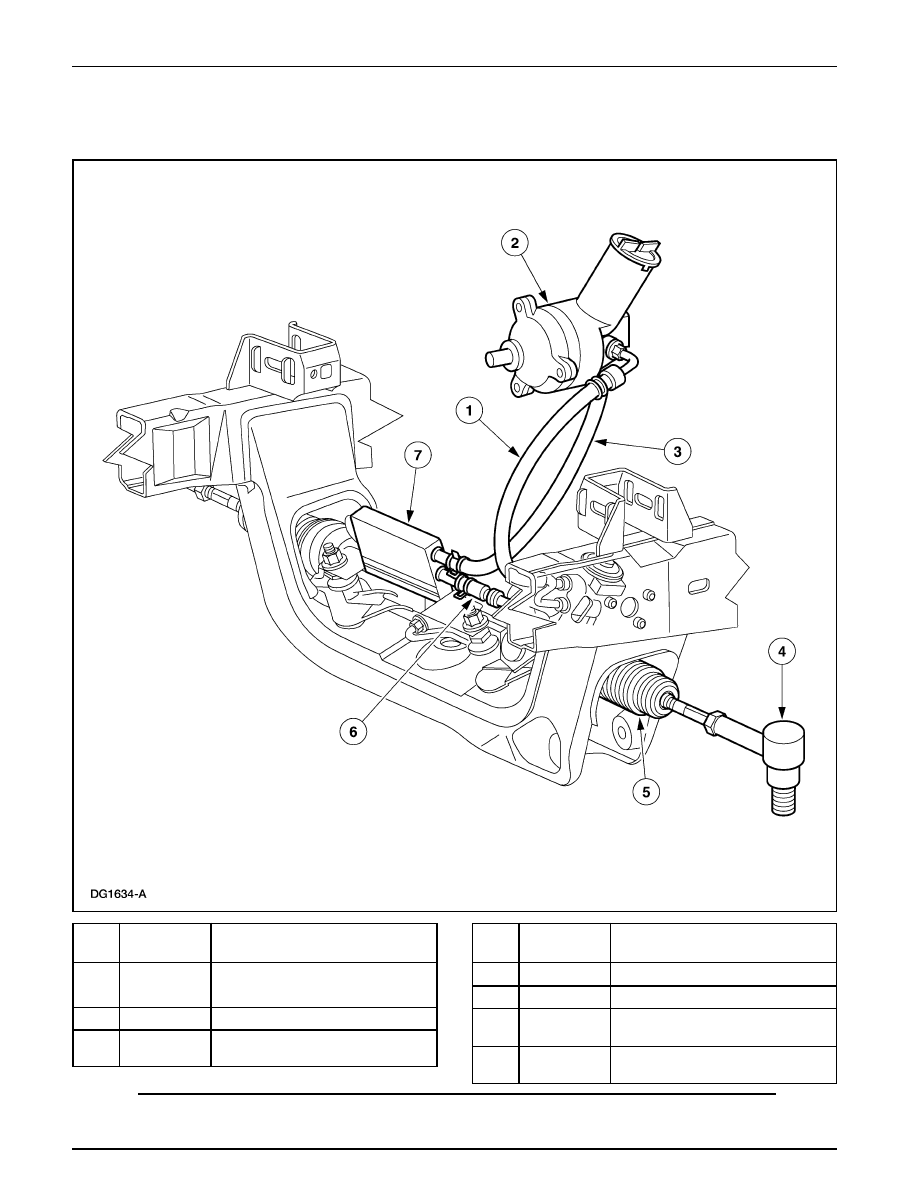

Vista del Sistema — Motor 4.0L (Varilla de Empuje)

DESCRIPCION Y OPERACION (Continuación)

1

3A719

Manguera de presión de la dirección

hidráulica

2

3A674

Bomba de la dirección hidráulica

3

3A005

Manguera del conducto de retorno de

la dirección hidráulica

4

3A130

Terminal

5

3504

Mecanismo de la dirección

6

3A713

Manguera de retorno de la dirección
hidráulica

7

3F780

Enfriador de aceite de la dirección
hidráulica

Número

Item

de Parte

Descripción

Número

Item

de Parte

Descripción

Dirección Hidráulica

211-02-5

211-02-5

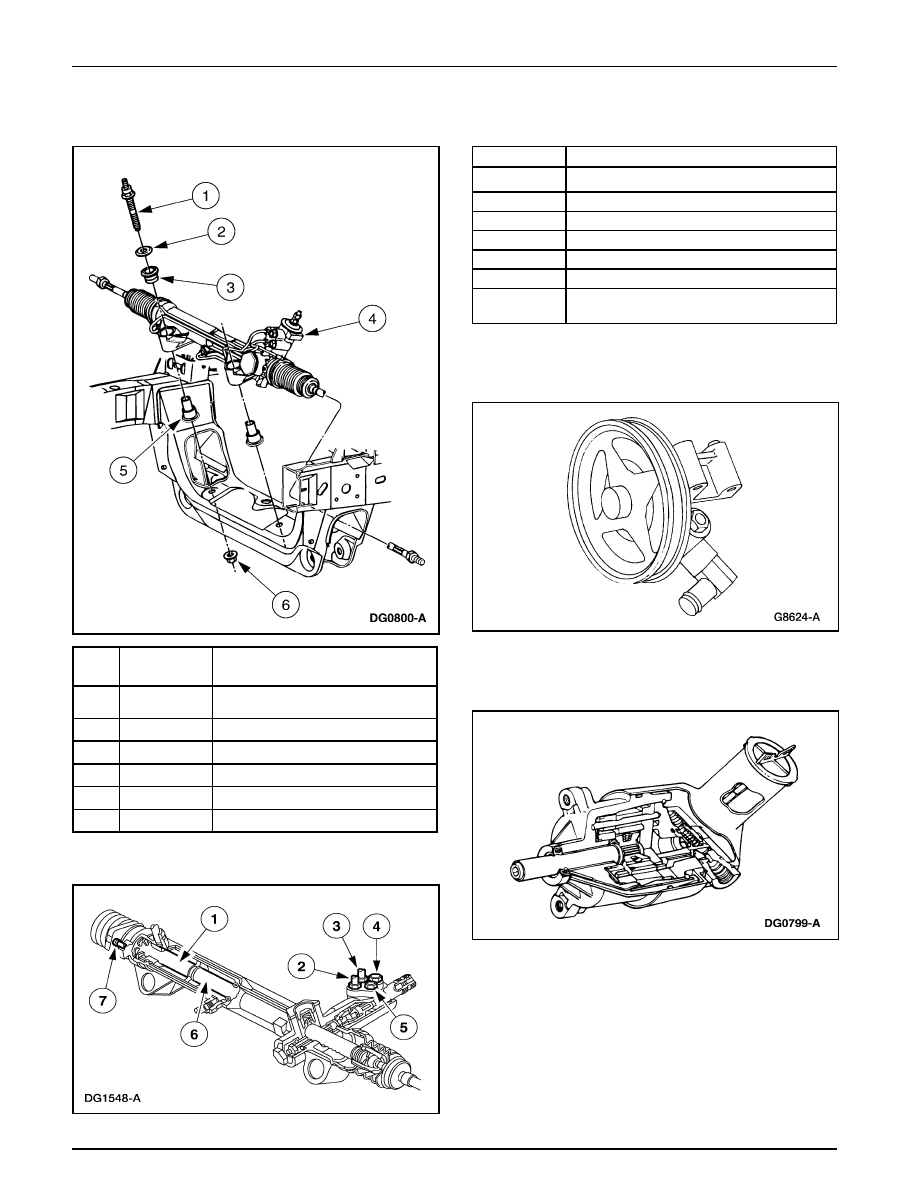

Montaje del Mecanismo de la Dirección

DESCRIPCION Y OPERACION (Continuación)

1

N811762-S60

Espárrago

2

385935-S36

Arandela

3

3K576

Aislante

4

3504

Mecanismo de la dirección

5

3F638

Aislante

6

N8086255-S60 Tuerca

Número

Item

de Parte

Descripción

Item

Descripción

Mecanismo de la Dirección

1

Flujo de aceite — giro a la izquierda

2

Hacia el puerto de giro a la izquierda

3

Hacia el puerto de giro ala derecha

4

Puerto de retorno (salida)

5

Puerto de presión (Pul.)

6

Flujo de aceite — giro a la derecha

7

Tubo de transferencia de aire (entre los
fuelles)

Bomba de la Dirección Hidráulica — Motores
4.0L (SOHC) y 5.0L

Bomba de la Dirección Hidráulica — Motor 4.0L
(Varilla de Empuje)

Dirección Hidráulica

211-02-6

211-02-6

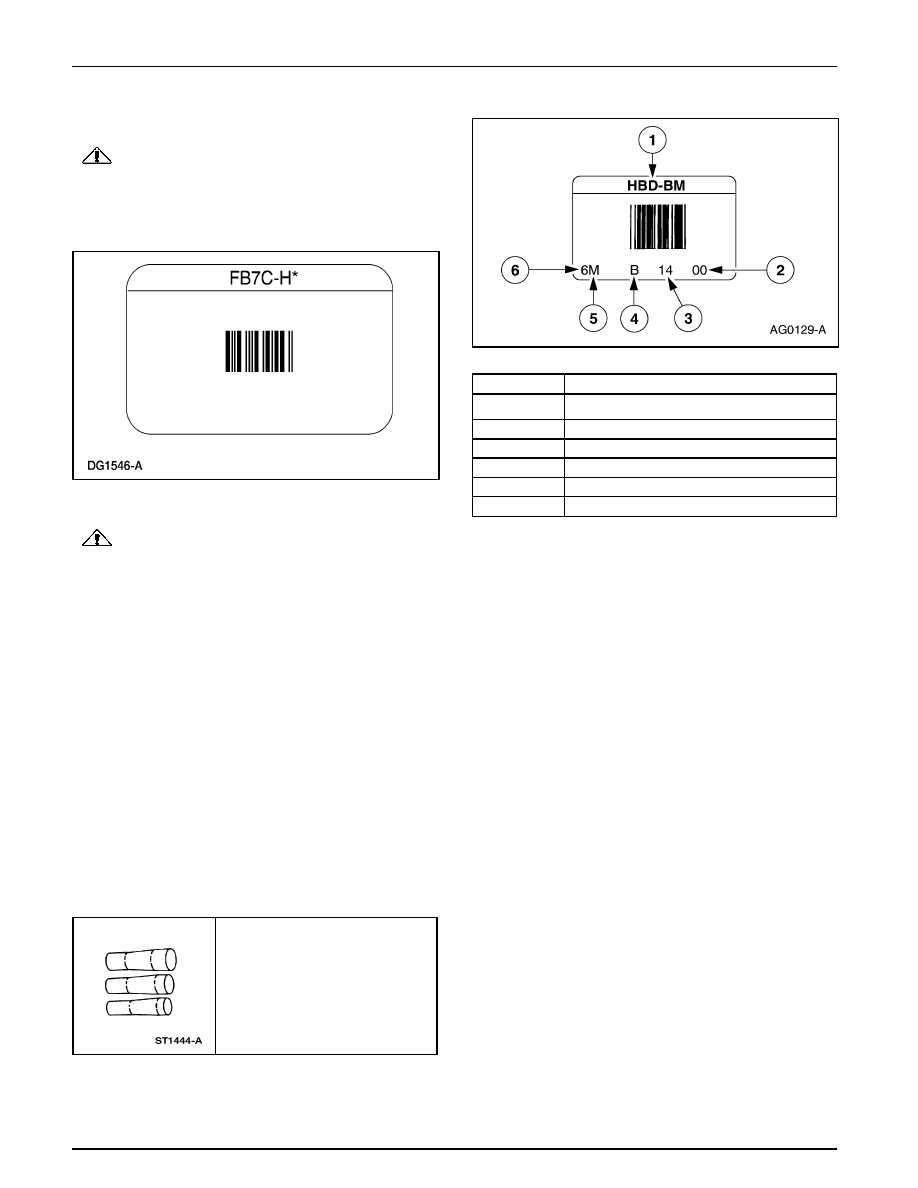

Identificación del Mecanismo de la Dirección

PRECAUCIÓN: Use siempre el código de

identificación cuando ordene las piezas de servicio.

El código de identificación del mecanismo de la dirección se
localiza en una etiqueta adosada al mismo.

DESCRIPCION Y OPERACION (Continuación)

1

Código de modelo

2

Solamente para propósitos de manufactura

3

Día del mes

4

Cuadrilla de obreros

5

Mes

6

Año

Item

Descripción

Identificación de la Bomba

PRECAUCIÓN: Use siempre el código de

identificación cuando ordene las piezas de servicio.

El código de identificación de la bomba se localiza en una
etiqueta adosada a la misma.

DIAGNÓSTICO Y PRUEBA

Dirección Hidráulica

REFIÉRASE a la Sección 211-00.

Dirección Hidráulica

Bomba — Motor 5.0L

Juego de Instalación del Sello de
Teflón
211-D027 (D90P-3517-A) o su
equivalente

Herramienta(s) Especial(es)

Dirección Hidráulica

211-02-7

211-02-7

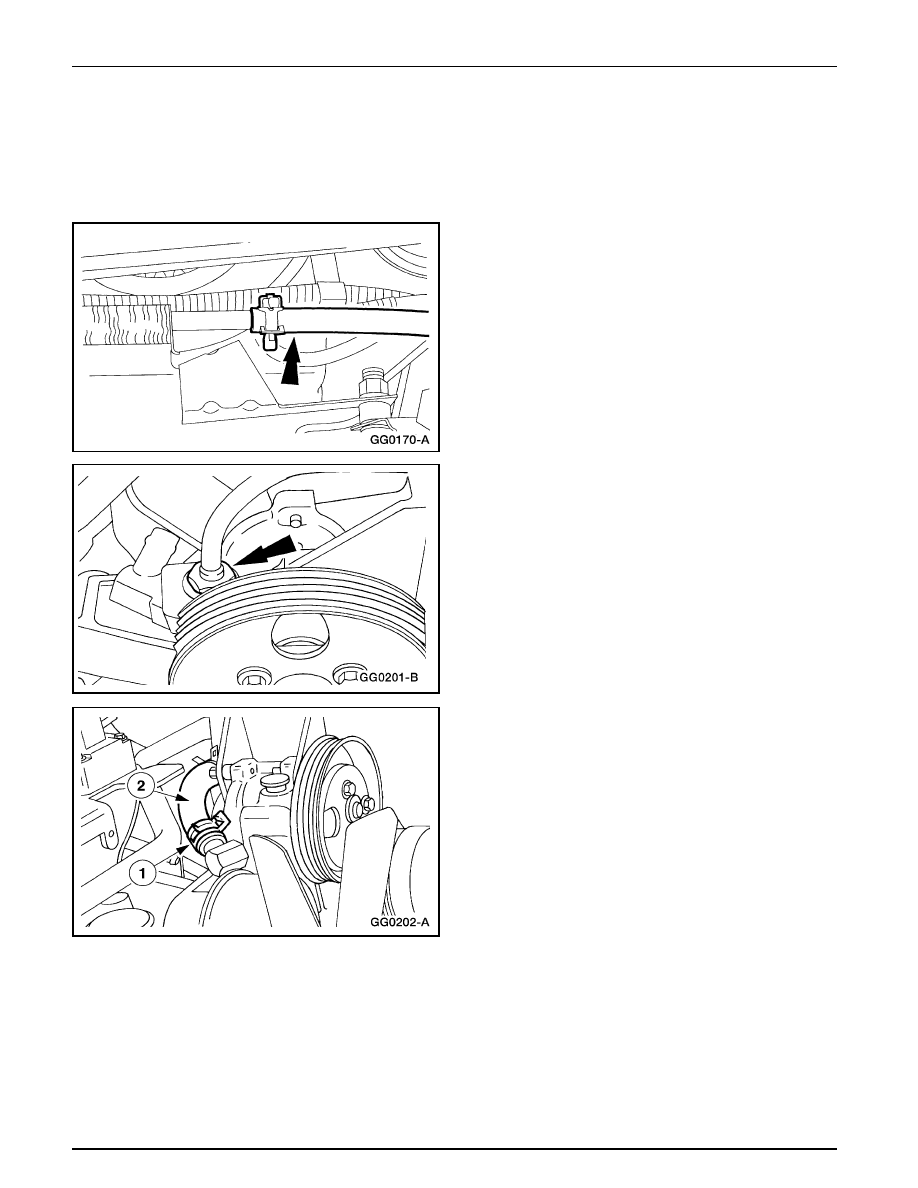

Remoción

1.

Retire la correa (8620). Para información adicional,
refiérase a la Sección 303-05.

2.

Desconecte la manguera de retorno de la dirección
hidráulica a la altura del enfriador (3F780).

•

Drene el reservorio de aceite de la dirección hidráulica
(3A697).

Dirección Hidráulica (Continuacón)

3.

Desconecte la manguera (3A719) de la bomba (3A764)
de la dirección hidráulica.

4.

Para desconectar de la bomba, la manguera de salida de
la dirección hidráulica.

1

Comprima y mueva la abrazadera de la manguera de
salida del reservorio de la bomba de la dirección
hidráulica.

2

Desconecte de la bomba, la manguera de salida del
reservorio de la bomba de la dirección hidráulica.
