Sistema de Dirección — Información General

211-00-22

211-00-22

Velocidad de Flujo @ 74-80° C

7.9-9.5 Litros/Minuto

(165°-175° F) y Velocidad

(2.1-2.5 gpm)

del Motor establecida
a 1500 R.P.M.

Presión Máxima @ 74-80° C

1034 kPa (150 psi)

(165°-175° F) y Velocidad
del Motor establecida
a 1500 R.P.M.

Velocidad Mínima de Flujo @

3.6 Litros/Minuto

74-80° C (165°-175° F)

(0.95 gpm)

Analizador de la Dirección
Hidráulica a 5.102  kPa
(750 psi) en Velocidad
del Motor en Mínimo

Presión de Alivio

8,946-10,205 kPa

(1,300-1,480 psi)

Tipo

CIII

Velocidad de Flujo @ 74-80° C

8.3-9.8 Litros/Minuto

(165°-175° F) y Velocidad

 (2.2-2.6 gpm)

del Motor establecida
a 1500 R.P.M.

ESPECIFICACIONES (Continuación)

Especificaciones Generales

Item

Especificación

Especificaciones Generales

Item

Especificación

Presión Máxima @ 74-80° C

1034 kPa (150 psi)

(165°-175° F) y Velocidad
del Motor establecida
a 1500 R.P.M.

Presión Mínima de Flujo  @

4.35 Litros/Minuto

74-80° C (165°-175° F)

(1.15 gpm)

Analizador de la Dirección
Hidráulica a 5.102  kPa
(750 psi) en Velocidad
del Motor en Mínimo

Presión de Alivio

8,946-10,205 kPa

(1,300-1,480 psi)

Lubricantes

MERCON ® Multipropósito

MERCON ®

ATFXT-2-QDX

Dirección Hidráulica

211-02-1

211-02-1

Tabla de Contenido del Manual

SECCIÓN 211-02 Dirección Hidráulica

APLICADO AL VEHÍCULO:

Explorer, Mountaineer

CONTENIDO

 PÁGINA

DESCRIPCIÓN Y OPERACIÓN

Dirección Hidráulica ...........................................................................................................................  211-02-2

Bomba de la Dirección Hidráulica — Motores 4.0L (SOHC) y 5.0L ...............................................  211-02-5
Bomba de la Dirección Hidráulica — Motor 4.0L (Varilla de Empuje) ...........................................  211-02-5
Identificación de la Bomba .............................................................................................................  211-02-6
Mecanismo de la Dirección ............................................................................................................  211-02-5
Identificación del Mecanismo de la Dirección ..............................................................................  211-02-06
Montaje del Mecanismo de la Dirección ........................................................................................  211-02-5
Vista del Sistema — Motor 4.0L (Varilla de Empuje) .....................................................................  211-02-4
Vista del Sistema — Motor 5.0L ......................................................................................................  211-02-2

DIAGNÓSTICO Y PRUEBA

Dirección Hidráulica ...........................................................................................................................  211-02-6

Dirección Hidráulica

Enfriador — Aceite ...........................................................................................................................  211-02-21
Mecanismo — 4.0L ..........................................................................................................................  211-02-22
Mecanismo — 5.0L ..........................................................................................................................  211-02-33
Manguera .........................................................................................................................................  211-02-20
Polea — Bomba, Motor 4.0L (Varilla de Empuje) ............................................................................  211-02-19
Polea — Bomba, Motor 5.0L y 4.0L (SOHC) ...................................................................................  211-02-17
Bomba — Motor 4.0L (Varilla de Empuje) .......................................................................................  211-02-10
Bomba — Motor 4.0L (SOHC) .........................................................................................................  211-02-13
Bomba — Motor 5.0L .........................................................................................................................  211-02-6

ESPECIFICACIONES ........................................................................................................................... 211-02-45

Dirección Hidráulica

211-02-2

211-02-2

DESCRIPCIÓN Y OPERACION

Dirección Hidráulica

El sistema de dirección es un sistema hidráulicamente asistido
que reduce la cantidad de esfuerzo requerido para hacer girar
las ruedas.

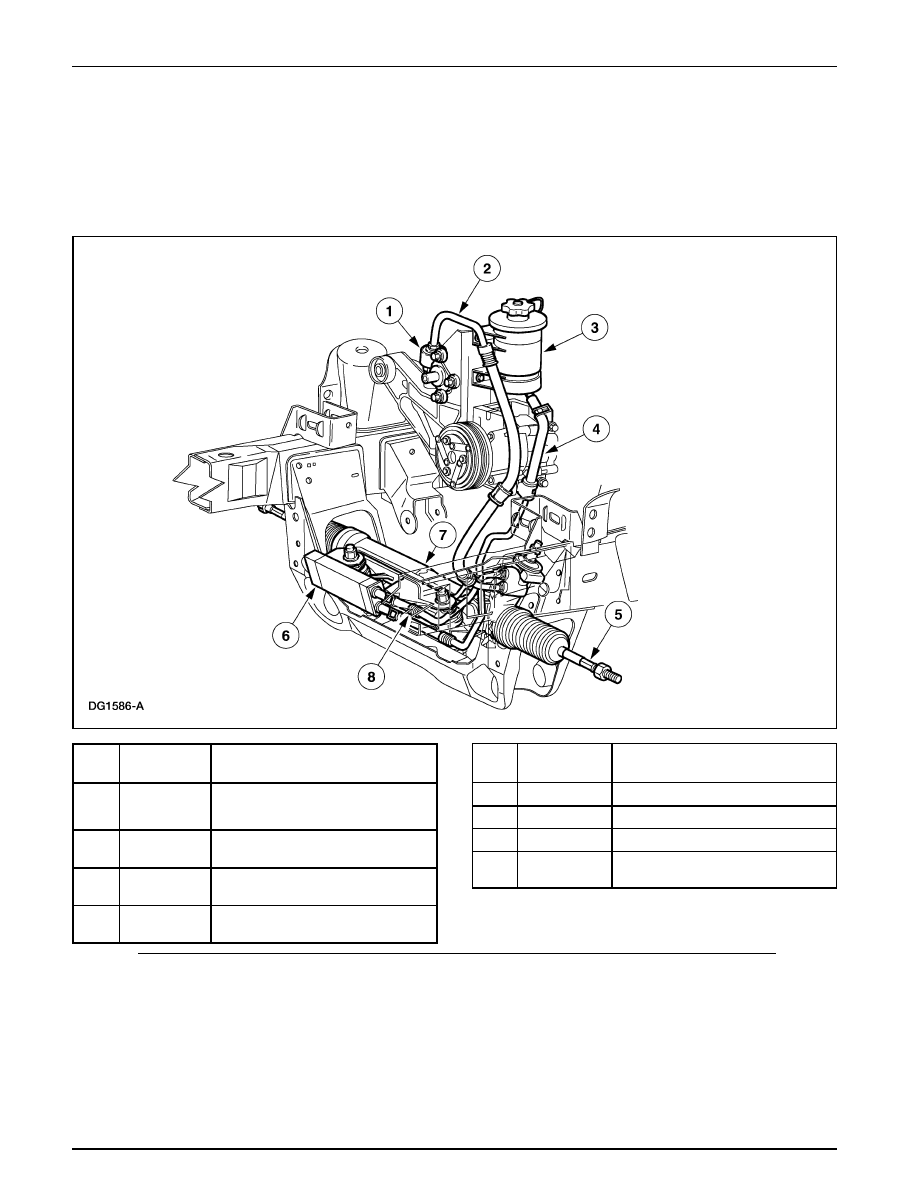

Vista del Sistema — Motor 5.0L

1

3A733

Polea de la bomba de la dirección
hidráulica

2

3A719

Manguera de presión de la dirección
hidráulica

3

3A697

Reservorio de aceite la dirección
hidráulica

4

3A005

Manguera de retorno de la dirección
hidráulica

5

3280

Terminal de la punta de eje delantera

6

3F780

Enfriador de la dirección hidráulica

7

3504

Mecanismo de la dirección

8

3A713

Manguera de retorno de la dirección
hidráulica

Número

Item

de Parte

Descripción

Número

Item

de Parte

Descripción

Dirección Hidráulica

211-02-3

211-02-3

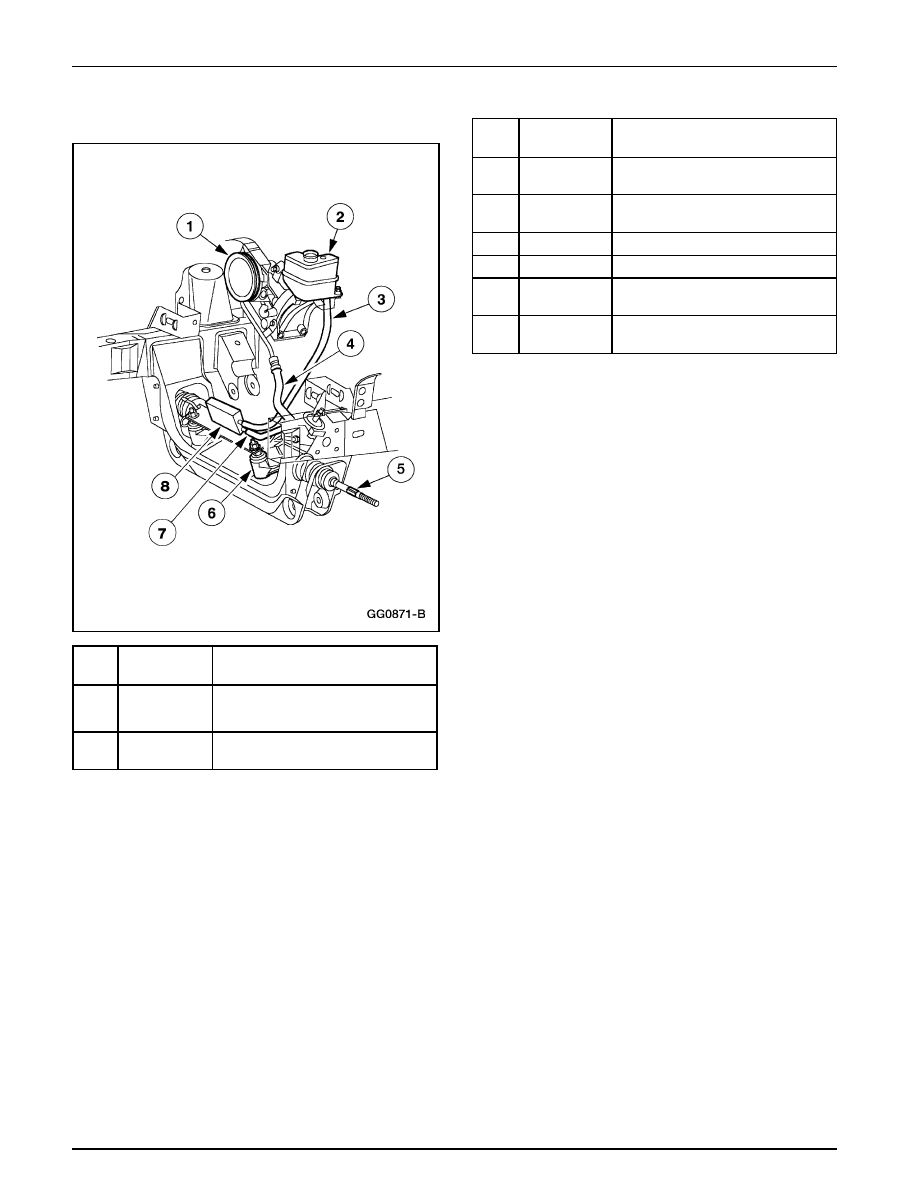

Vista del Sistema — Motor 4.0L SOHC

DESCRIPCION Y OPERACION (Continuación)

1

3A733

Polea de la bomba de la dirección
hidráulica

2

3A697

Reservorio de aceite de la dirección
hidráulica

3

3A005

Manguera de retorno de la dirección
hidráulica

4

3A719

Manguera de presión de la dirección
hidráulica

5

3280

Terminal de la punta de eje delantera

6

3504

Mecanismo de la dirección

7

3A713

Manguera de retorno de la dirección
hidráulica

8

3F780

Enfriador de aceite de la dirección
hidráulica

Número

Item

de Parte

Descripción

Número

Item

de Parte

Descripción
