Dirección Hidráulica

211-02-8

211-02-8

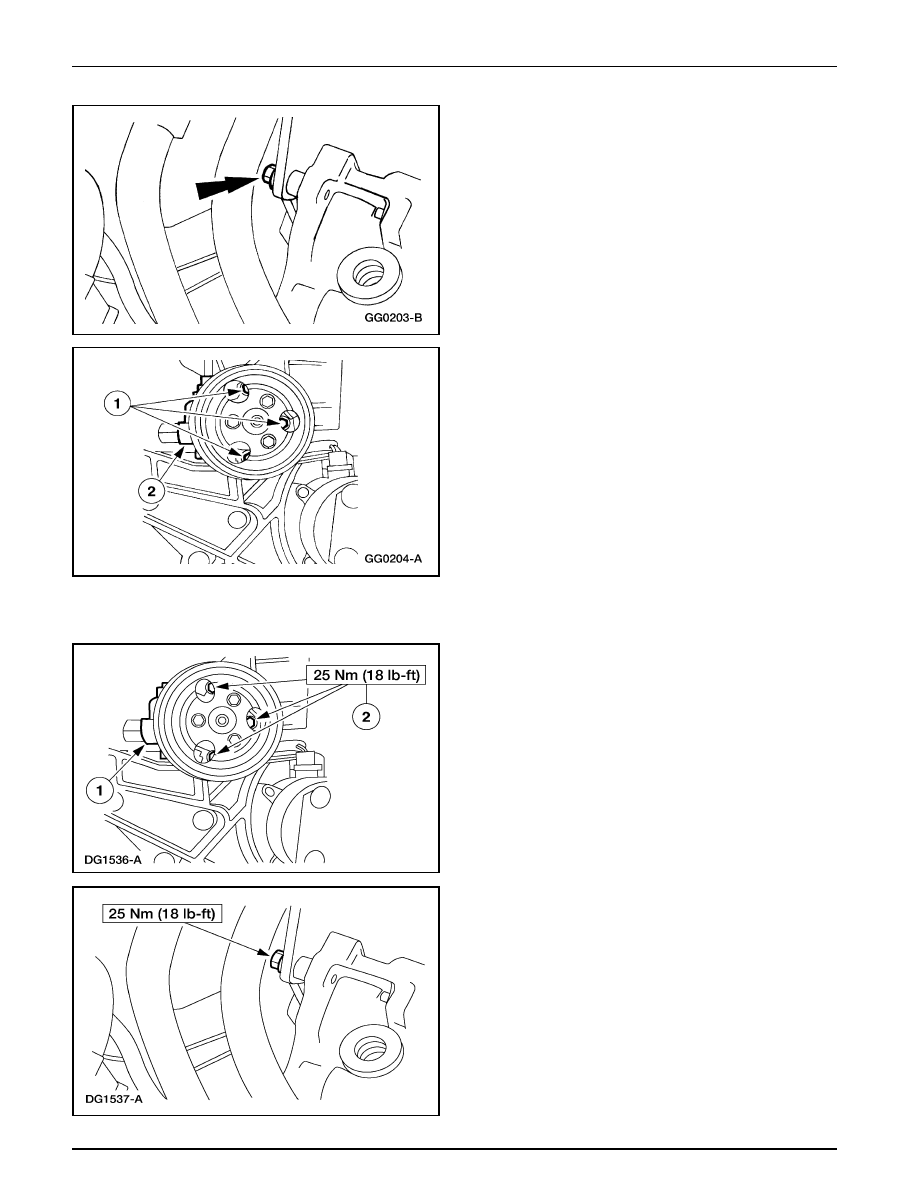

5.

Retire el perno trasero.

Dirección Hidráulica (Continuacón)

6.

Para retirar la bomba de la dirección hidráulica.

1

Retire los tres pernos delanteros.
n Gire la polea para alcanzar cada perno.

2

Retire la bomba de la dirección hidráulica.

Instalación

1.

Para instalar la bomba de la dirección hidráulica.

1

Coloque en posición la bomba de la dirección
hidráulica.

2

Instale los tres pernos delanteros.
n Gire la polea para alcanzar cada perno.

2.

Instale el perno trasero.

Dirección Hidráulica

211-02-9

211-02-9

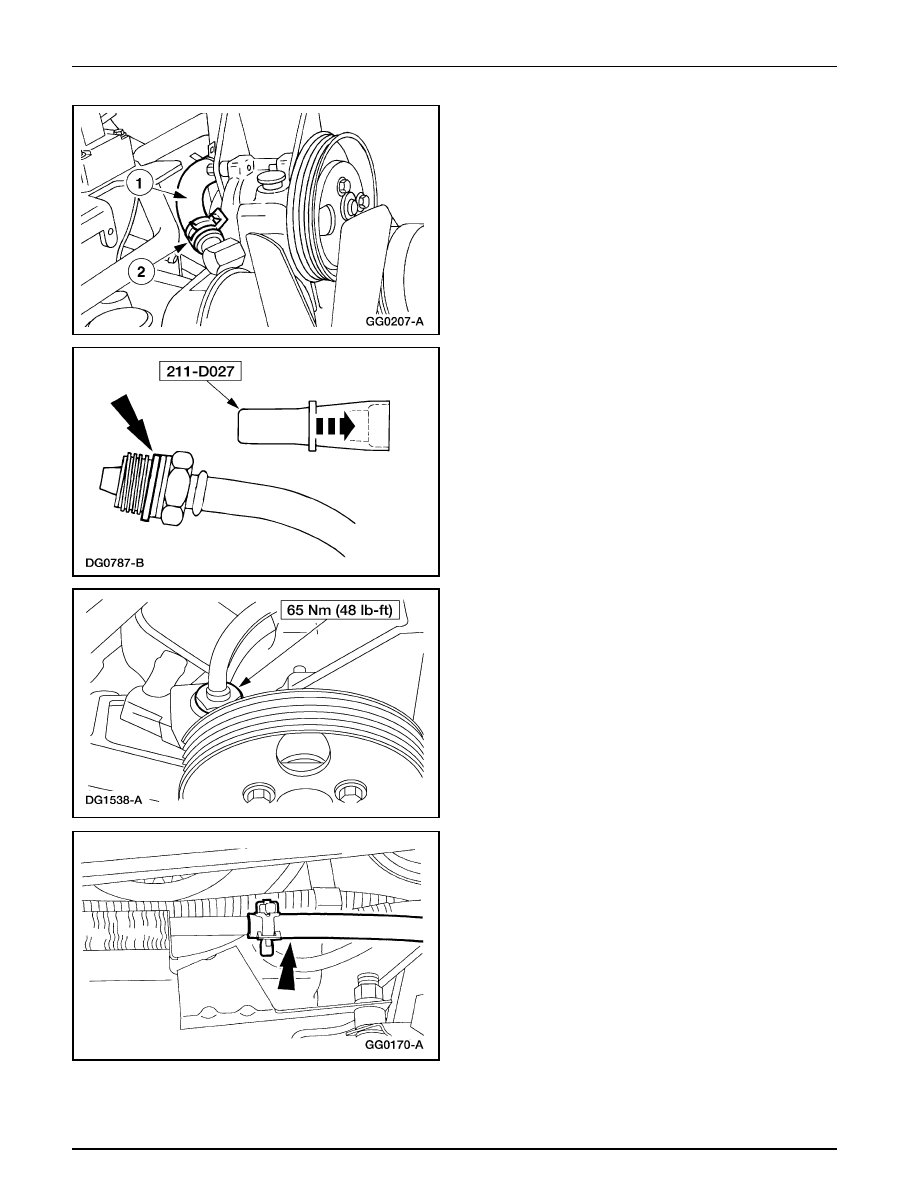

3.

Para conectar la manguera de salida del reservorio de
aceite a la bomba.

1

Conecte la manguera de salida del reservorio a la
bomba de la dirección hidráulica.

2

Comprima y mueva la abrazadera de la manguera de
salida del reservorio de la bomba de aceite.

Dirección Hidráulica (Continuacón)

4.

Con la herramienta especial, instale un sello nuevo sobre
la manguera de presión de la dirección hidráulica.

5.

Conecte la manguera de presión a la bomba de la
dirección hidráulica.

6.

Conecte la manguera de retorno al enfriador de la
dirección hidráulica.

Dirección Hidráulica

211-02-10

211-02-10

7.

Instale la correa. Para información adicional, refiérase a
la Sección 303-05.

8.

Llene y haga una prueba de fugas del sistema. Para
información adicional, refiérase a la Sección 211-00.

Dirección Hidráulica (Continuacón)

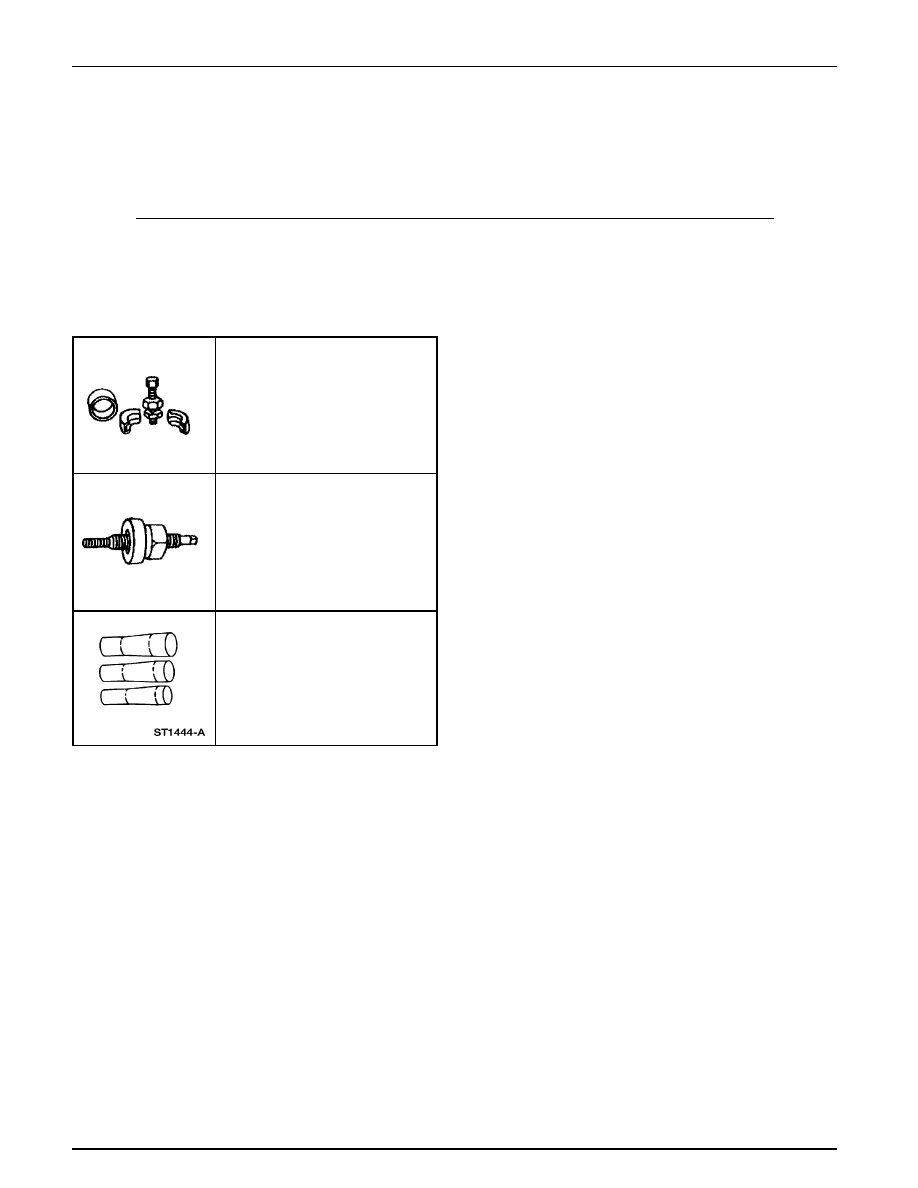

Herramienta(s) Especial(es)

Bomba — Motor 4.0L (Varilla de Empuje)

Extractor de la Polea de la Bomba de
la Dirección
211-016 (T69L-10300-B)

Instalador de la Polea de la Bomba
de la Dirección
211-009 (T65P-3A733-C)

Juego Instalador del Sello de Teflón
211-D027 (D90P-3517-A) o su
equivalente

Remoción

1.

Retire la correa (8620). Para información adicional,
refiérase a la Sección 303-05.

2.

Retire el ventilador de enfriamiento del motor. Para
información adicional, refiérase a la Sección 303-03.

Dirección Hidráulica

211-02-11

211-02-11

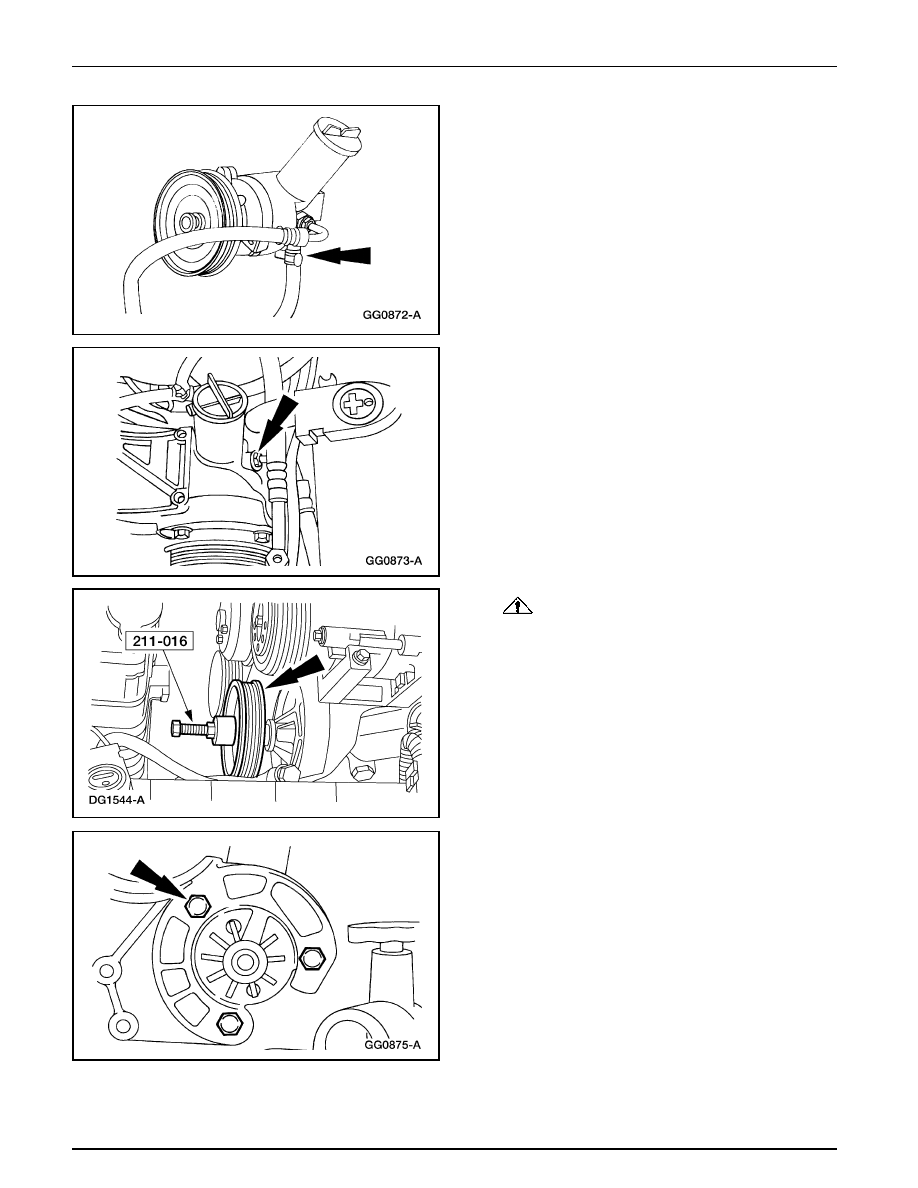

3.

Al desconectar la manguera de retorno de la bomba
(3A764) de la dirección hidráulica.

•

Drene el sistema.

Dirección Hidráulica (Continuacón)

4.

Desconecte la manguera de presión (3A719) de la bomba
de la dirección hidráulica.

5.

PRECAUCIÓN: No aplique presión sobre el eje

del rotor de la bomba de la dirección hidráulica. La
presión puede dañar las áreas internas de empuje de
la bomba de la dirección hidráulica.

Con la herramienta, retire la polea (3A733).

•

Verifique si la polea tiene marcas en el área radiada
cerca del cubo. Si hay dos marcas pintadas, deseche
la polea. Si no hay marcas o una sola, marque con
pintura el área cerca del cubo.

6.

Retire los pernos y la bomba de la dirección hidráulica.
