Freno de Estacionamiento

206-05-16

206-05-16

7.

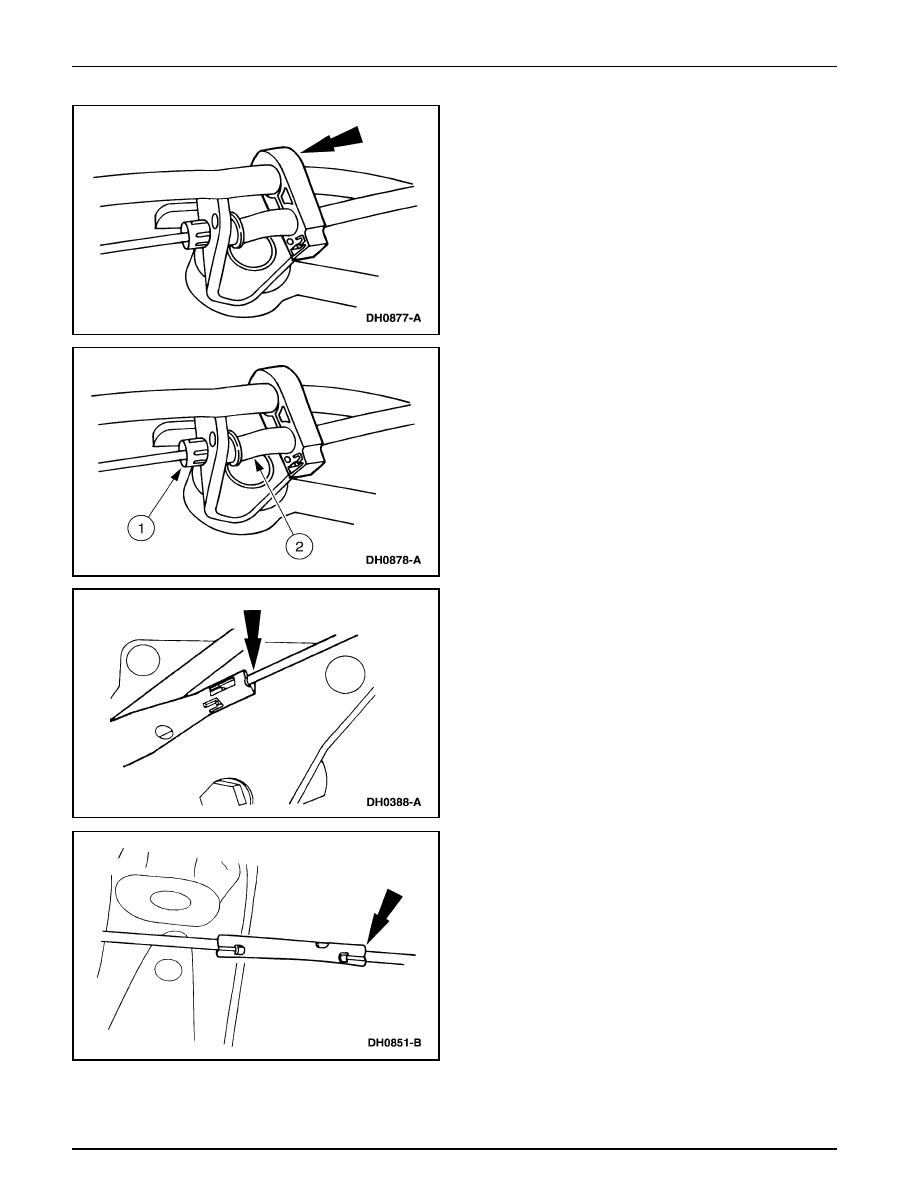

Encaje al clip del cable y conducto trasero LI de freno de
estacionamiento, el cable y conducto trasero LD de freno
de estacionamiento.

Pruebas Pinpoint (Continuación)

8.

Para conectar al soporte del cable de freno de
estacionamiento, el cable y conducto trasero LD de freno
de estacionamiento.

1

Instale al soporte del cable de freno de
estacionamiento, el cable y conducto trasero LD de
freno de estacionamiento.

2

Empuje el cable y conducto trasero LD de freno de
estacionamiento dentro del soporte hasta que el clip
asiente.

9.

Conecte el cable y conducto trasero LD del freno de
estacionamiento al cable y conducto trasero LI del freno
de estacionamiento a la altura del compensador del cable
del freno de estacionamiento.

10. Conecte el cable intermedio de freno de estacionamiento

al cable y conducto trasero de freno LI de freno de
estacionamiento.

Freno de Estacionamiento

206-05-17

206-05-17

11. Nota: Si está equipado con suspensión neumática,

reactive el sistema usando el interruptor el sistema.

Instale las ruedas delanteras. Para información adicional,
refiérase a la Sección 204-04.

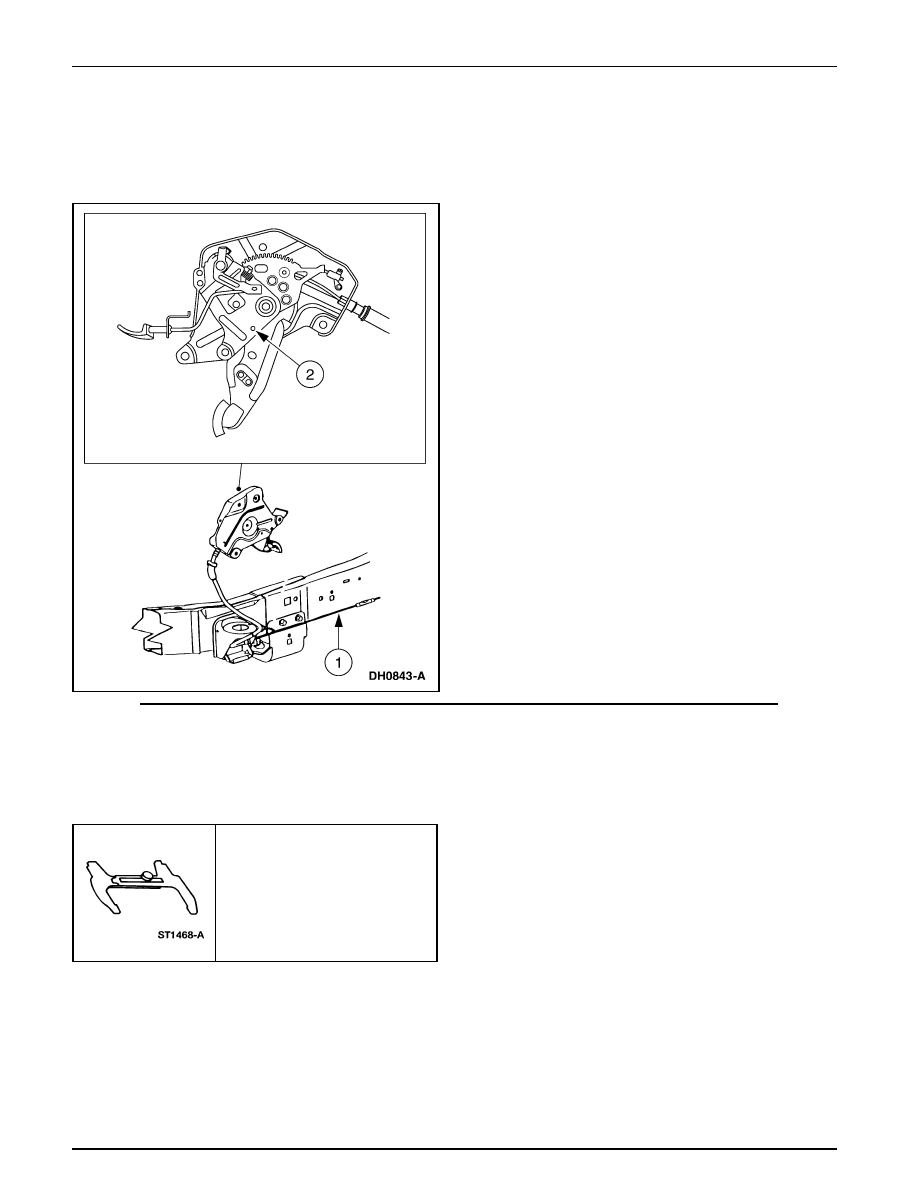

12. Para aplicar tensión al sistema de freno de

estacionamiento.

1

Hale hacia abajo el cable y conducto trasero de freno
de estacionamiento.

2

Retire el retén.

Pruebas Pinpoint (Continuación)

Herramienta(s) Especial(es)

Zapatas

Calibrador de Ajuste de Frenos
206-D002 (D81L-1103-A) o su
Equivalente

Freno de Estacionamiento

206-05-18

206-05-18

Remoción

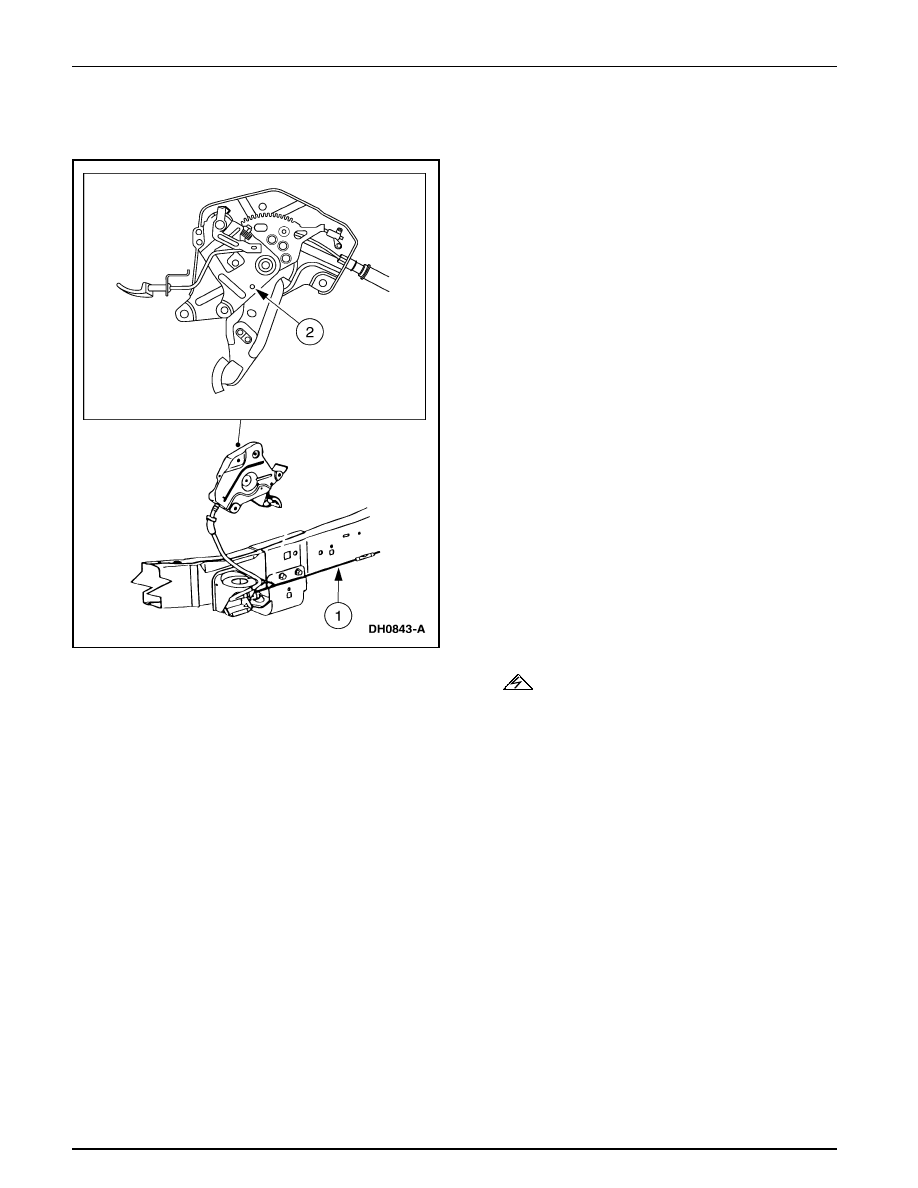

1.

Nota: Asegúrese de haber liberado completamente el
control (2780) de freno de estacionamiento.

Alivie la tensión del sistema de freno de estacionamiento.

1

Hale el cable y conducto (2853) delantero de freno
de estacionamiento.

2

Inserte una mecha de 4 mm (5/32 Pul.) o un retén
equivalente.

Pruebas Pinpoint (Continuación)

2.

ADVERTENCIA: Se debe cortar el suministro

de corriente al sistema de suspensión de aire antes de
alzar con puente o con un gato, remolcar el vehículo
con suspensión de aire. Esto se puede lograr por medio
del interruptor de la suspensión de aire localizado en
el área trasera de almacenamiento del gato. Si esto no
se hace se puede inflar o desinflar los espirales
neumáticos y ladear el vehículo al ejecutar las
reparaciones.

Alce y soporte el vehículo; vea la Sección 100-02.

3.

Retire el conjunto de rueda y neumático. Para información
adicional, refiérase a la Sección 204-04.

Freno de Estacionamiento

206-05-19

206-05-19

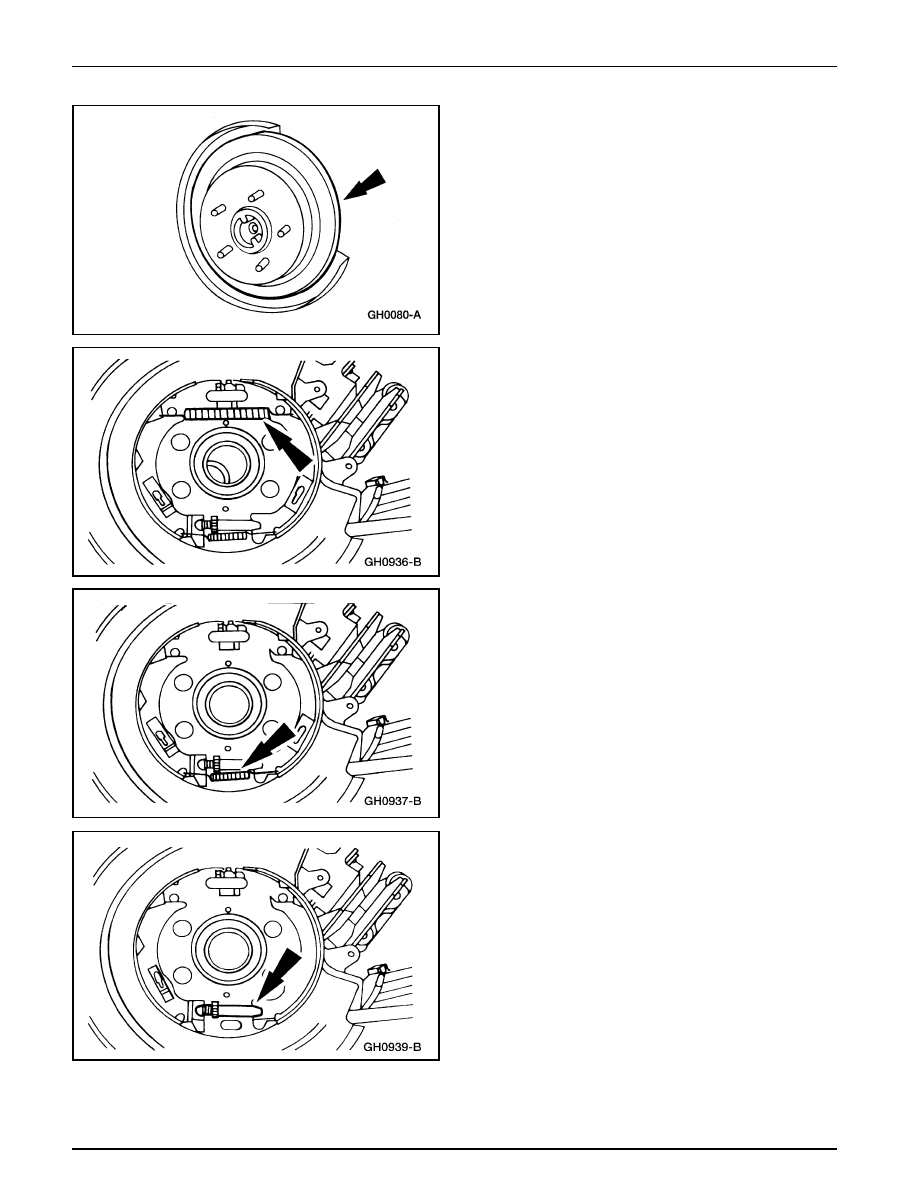

4.

Retire el disco (2C026) trasero de freno. Para información
adicional, refiérase a la Sección 206-04.

Pruebas Pinpoint (Continuación)

5.

Retire el resorte (2296) de retracción de la zapata de freno.

6.

Retire el resorte (2049) del tornillo de ajuste de la zapata
de freno.

7.

Retire el tornillo (2041) de ajuste de freno.
