Freno de Estacionamiento

206-05-8

206-05-8

4.

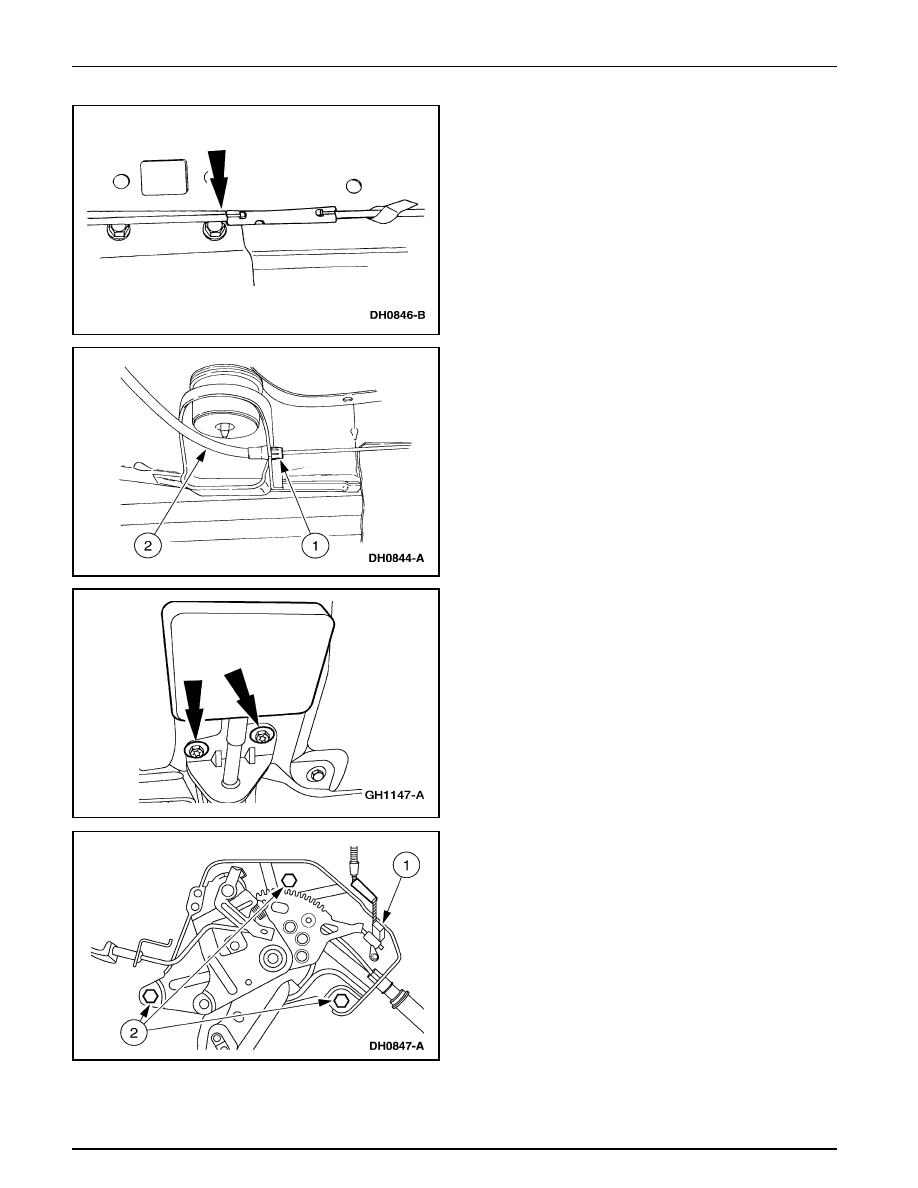

Nota: Desconecte el cable y conducto (2853) delantero
de freno en el agujero localizador del extremo del conector.

Desconecte, del cable intermedio de freno, el cable
delantero y conducto de freno.

Pruebas Pinpoint (Continuación)

5.

Para retirar del soporte el cable y conducto delantero de
freno.

1

Comprima el retén en el soporte, del cable y conducto
delantero de freno.

2

Retire del soporte, el cable y conducto delantero de
freno.

6.

Retire los pernos de montaje de liberación del freno de
estacionamiento.

7.

Para retirar el control del freno de estacionamiento y el
cable y conducto delantero de freno.

1

Desconecte el conector eléctrico del interruptor de
señal del freno de estacionamiento.

2

Retire los tres pernos del control de freno de
estacionamiento.

Freno de Estacionamiento

206-05-9

206-05-9

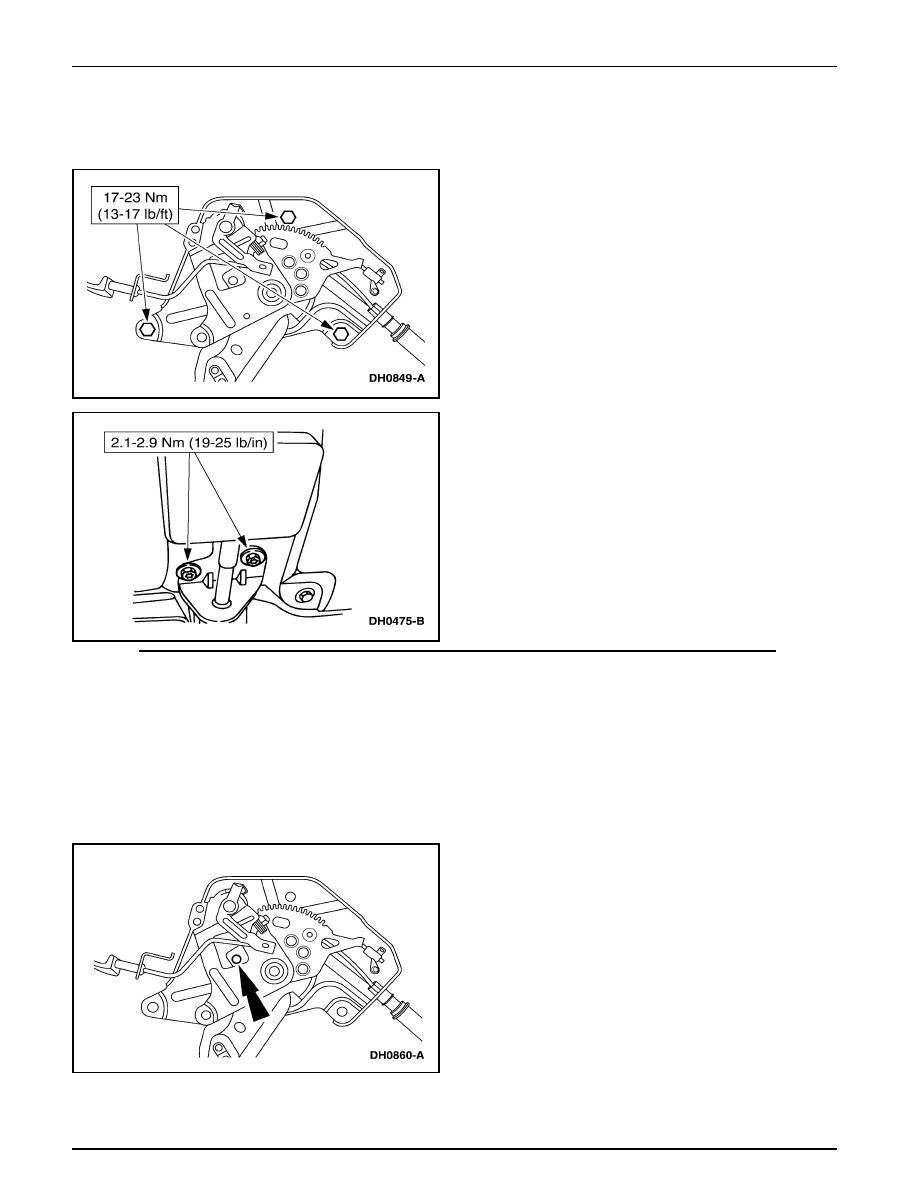

Instalación

1.

Siga el procedimiento de remoción en orden inverso.

Pruebas Pinpoint (Continuación)

Cable y Conducto — Delantero

Remoción

1.

Retire el control del freno de estacionamiento. Para
información adicional, refiérase a Control en esta sección.

2.

Desconecte el cable delantero de freno del control (2780).

Freno de Estacionamiento

206-05-10

206-05-10

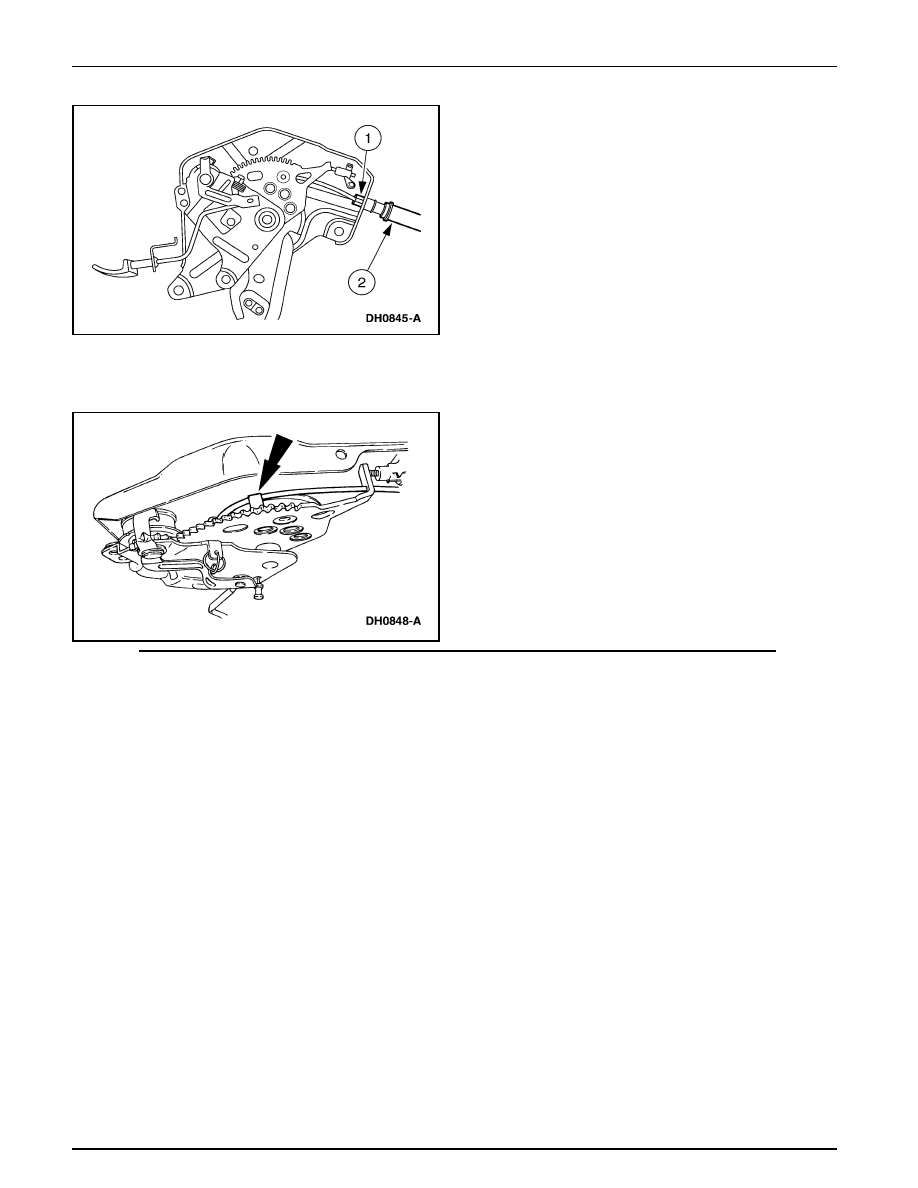

3.

Para retirar el alojamiento del cable delantero de freno y
conducto.

1

Comprima el clip del control de cable y conducto
delantero de freno de estacionamiento.

2

Retire el alojamiento del cable delantero y conducto
de freno de estacionamiento.

Pruebas Pinpoint (Continuación)

Instalación

1.

Siga el procedimiento de remoción en orden inverso.

•

Asegúrese que el cable sea colocado a través del anillo
en el carrete.

Freno de Estacionamiento

206-05-11

206-05-11

Cable y Conducto — Trasero

Pruebas Pinpoint (Continuación)

Remoción

1.

NOTA:  Asegúrese que el control (2780) del freno de
estacionamiento esté completamente liberado.

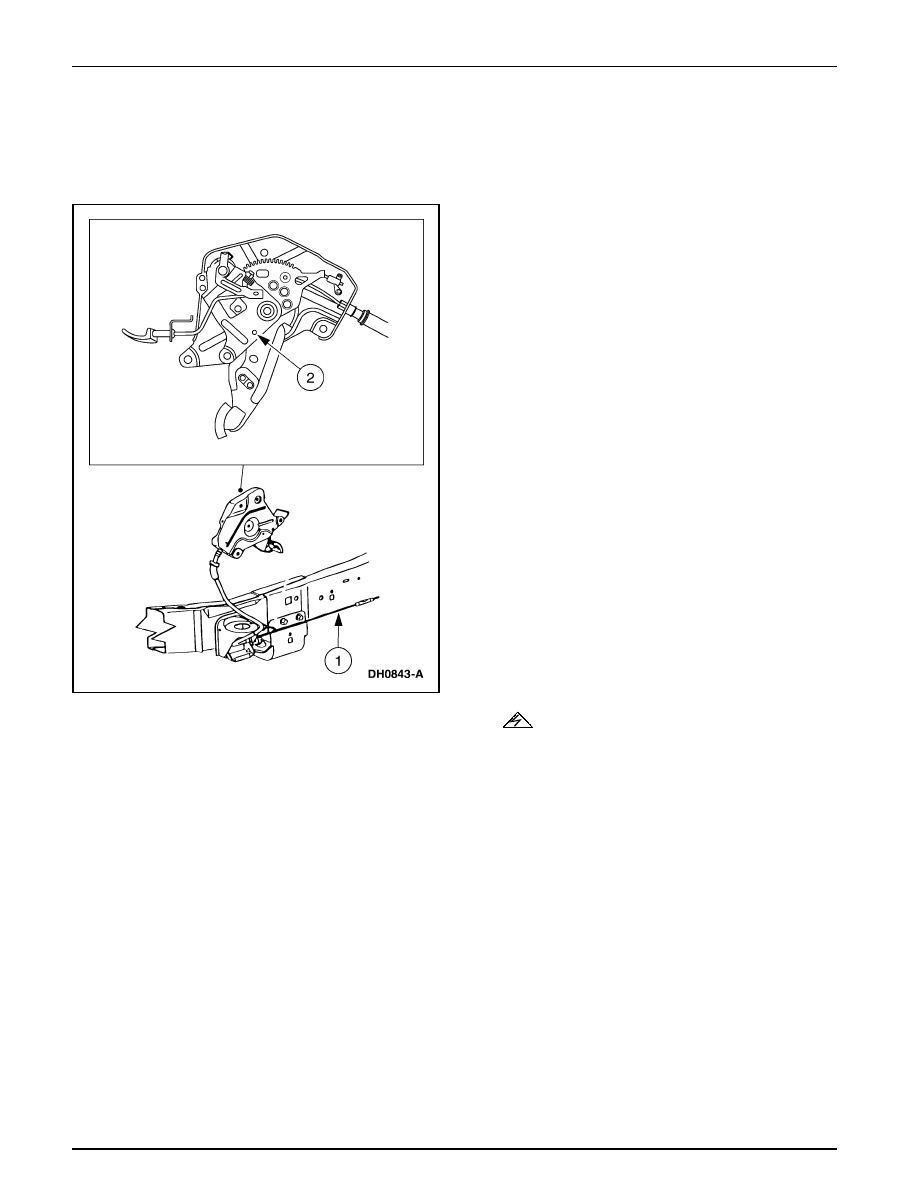

Para liberar la tensión en el sistema de freno de
estacionamiento.

1

Hale el cable y conducto (2853) delantero de freno.

2

Inserte una mecha de 4 mm (5/32 Pul.) o  retén
equivalente.

2.

ADVERTENCIA: Se debe cortar el suministro

de corriente al sistema de suspensión de aire antes de
alzar con puente o con un gato, remolcar el vehículo
con suspensión de aire. Esto se puede lograr por medio
del interruptor de la suspensión de aire localizado en
el área trasera de almacenamiento del gato. Si esto no
se hace se puede inflar o desinflar los espirales
neumáticos y ladear el vehículo al ejecutar las
reparaciones.

Alce y soporte el vehículo; vea la Sección 100-02

3.

Retire el conjunto de rueda y neumático. Para información
adicional, refiérase a la Sección 204-04.
