Frenos de Discos Traseros

206-04-13

206-04-13

5.

Instale el calibrador. Para información adicional, refiérase
a Calibrador en esta sección.

Blindaje (Continuación)

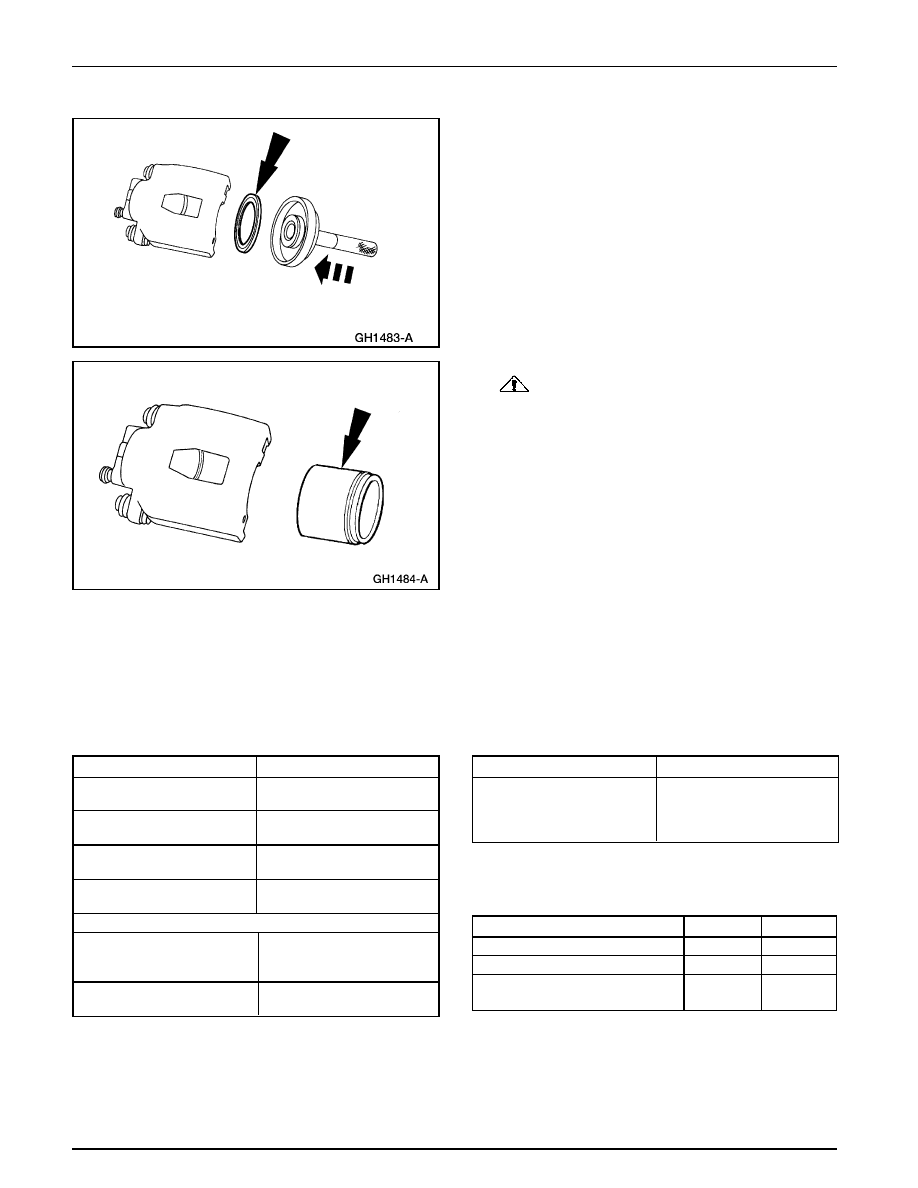

3.

Instale el guardapolvo.

4.

CUIDADO: Tenga cuidado de no dañar o

desalojar el sello del pistón.

ESPECIFICACIONES

Especificaciones Generales

Item

Especificación

Espesor mínimo de los forros

1.0 mm (0.039 pulg)

de frenos de discos traseros

Espesor mínimo del disco

11 mm (0.44 pulg)

de frenos traseros

a

Desviación máxima permisible

0.0051 mm (0.0002 pulg)

del disco

Máxima variación del espesor

0.013 mm (0.0005 pulg)

del disco de frenos traseros

Lubricantes

Fluido para Frenos DOT 3

ESA-M6C25-A

de Alto Rendimiento
C6AZ-19542-AB

Goma de Silicona

ESB-M4G92-A

D6AZ-19562-AA

Especificaciones Generales

Item

Especificación

Grasa de Silicona Para

ESE-M1C171-A

Calibradores y Compuesto
Dieléctrico D7AZ-19A331-A
(Motorcraft WA-10)

Pernos de calibradores

27

20

Perno de flujo

30-40

23-29

Pernos del adaptador de frenos

108

80

de discos de rueda trasera

a       El mínimo espesor es moldeado en el disc

Especificaciones de Torque

Descripción

Nm

Lb/In

Freno de Estacionamiento

206-05-1

206-05-1

Tabla de Contenido del Manual

SECCION 206-05 Freno de Estacionamiento.

APLICADO AL VEHICULO:

Explorer, Mountaineer

CONTENIDO

 PAGINA

DESCRIPCION Y OPERACIÓN

Freno de Estacionamiento .................................................................................................................  206-05-2

DIAGNOSTICO Y PRUEBA

Feno de estacionamiento .................................................................................................................... 206-05-4

Inspección y Verificación ................................................................................................................  206-05-4
Pruebas Pinpoint ............................................................................................................................  206-05-4
Tabla de Fallas ...............................................................................................................................  206-05-4

Pruebas Pinpoint

Bombillo — Indicador de Advertencia del Sistema de Frenos .........................................................  206-05-23
Cable y Conducto — Delantero .........................................................................................................  206-05-9
Cable y Conducto — Trasero ...........................................................................................................  206-05-11
Control ...............................................................................................................................................  206-05-7
Zapatas ............................................................................................................................................  206-05-17

ESPECIFICACIONES ..........................................................................................................................  206-05-24

Freno de Estacionamiento

206-05-2

206-05-2

DESCRIPCION Y OPERACIÓN

Freno de Estacionamiento

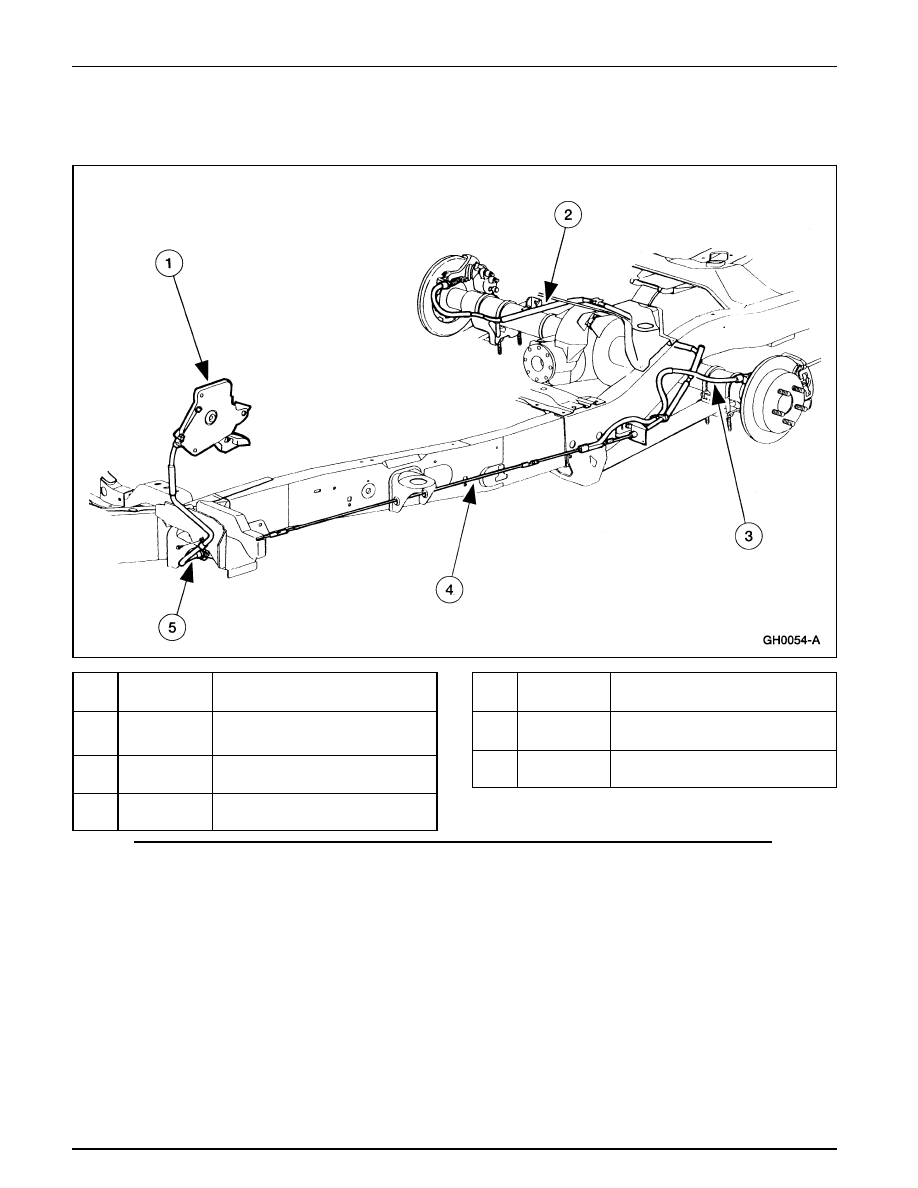

Componentes del Sistema de Freno de Estacionamiento

1

2780

Control del Freno de
Estacionamiento.

2

2A635

Cable Trasero y Conducto LD del
Freno de Estacionamiento.

3

2A809

Cable Trasero y Conducto LI del
Freno de Estacionamiento.

4

2A7936

Cable Intermedio del Freno de

Estacionamiento

5

2853

Cable Delantero y Conducto del Freno
de Estacionamiento.

El sistema del freno de estacionamiento es accionado cuando
se presiona el control (2780) del freno de estacionamiento. El
control del freno de estacionamiento ejerce presión al cable y
conducto (2853) delantero de freno estacionamiento, al cable
intermedio (2A620) y al compensador (2A602) del cable de
freno de estacionamiento. El compensador del cable de freno
de estacionamiento está acoplado al cable trasero y conducto
LD (2A635)  y al cable trasero y conducto LI del freno de
estacionamiento. Entonces es cuando se aplican los conjuntos
traseros de freno de estacionamiento.

Número

Item

de Parte

Descripción

Número

Item

de Parte

Descripción

Freno de Estacionamiento

206-05-3

206-05-3

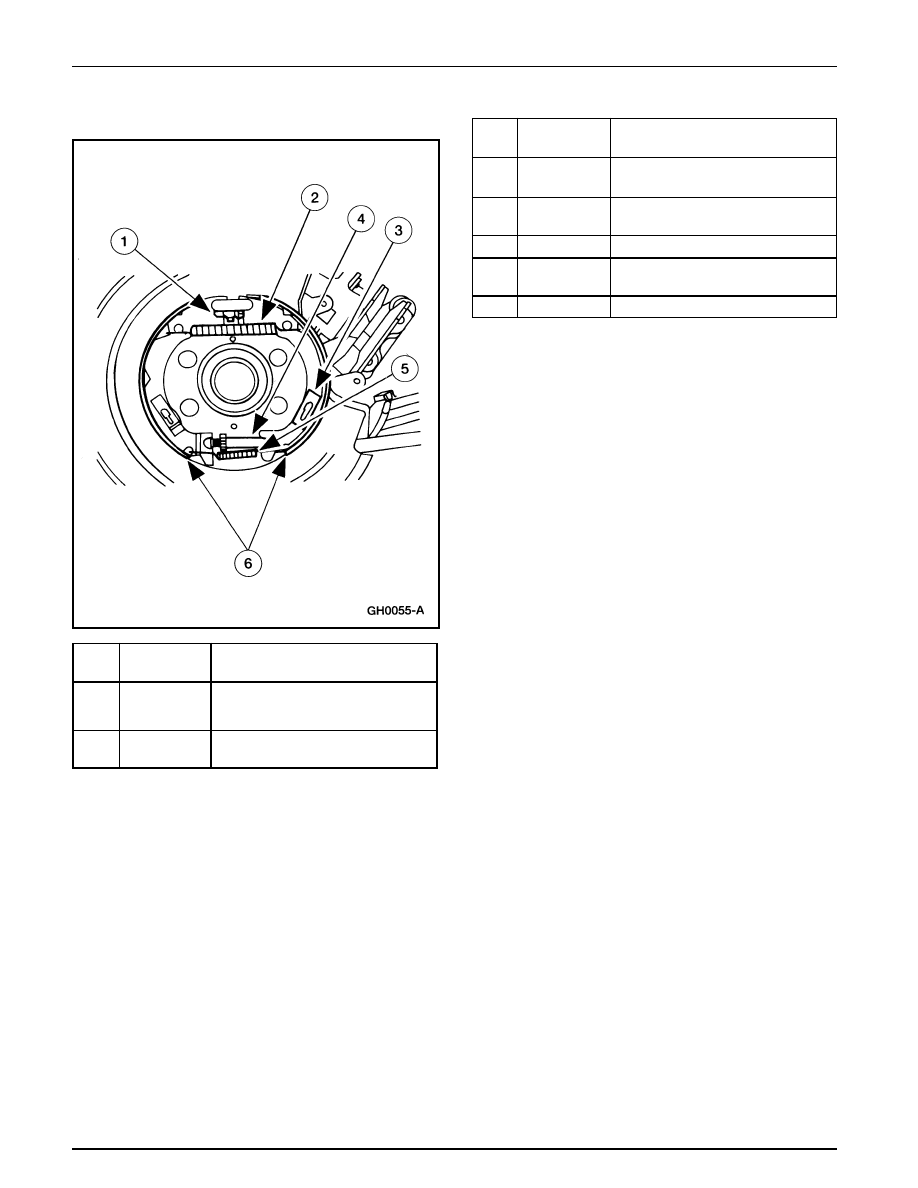

Componentes del Freno de Estacionamiento

DESCRIPCION Y OPERACION (Continuación)

1

2A637

Palanca del Freno de Estacionamiento
LD

1

2A638

Palanca del Freno de Estacionamiento
LI

2

2A601

Resorte de Retracción de la Zapata
de Freno

3

2A094

Resorte de Sujeción y Pin de la Zapata
de Frenos

4

2041

Tornillo de Ajuste de Freno

5

2049

Resorte del Tornillo de Ajuste de la
Zapata de Freno

6

2648

Zapata y Forro de Freno Trasero

El conjunto del disco de freno de la rueda trasera contiene un
conjunto de freno de estacionamiento accionado por cable.

Si el control del freno de estacionamiento no se encuentra
completamente liberado, el interruptor de señalización del
freno de estacionamiento encenderá la luz de advertencia de
frenos.

El interruptor de señalización del freno de estacionamiento
se encuentra montado en el control del freno de
estacionamiento. El interruptor se encuentra sostenido por
un tornillo autoroscado y alineado con un pin localizador.

Número

Item

de Parte

Descripción

Número

Item

de Parte

Descripción
