Freno de Estacionamiento

206-05-4

206-05-4

DIAGNOSTICO Y PRUEBA

Freno de Estacionamiento

Inspección y Verificación

ADVERTENCIA: Se debe cortar el suministro de

corriente al sistema de suspensión de aire antes de alzar
con puente o con un gato, remolcar el vehículo con
suspensión de aire. Esto se puede lograr por medio del
interruptor de la suspensión de aire localizado en el área
trasera de almacenamiento del gato. Si esto no se hace se
puede inflar o desinflar los espirales neumáticos y ladear
el vehículo al ejecutar las reparaciones.

Verifique el funcionamiento del sistema del freno de
estacionamiento con el vehículo levantado y el control (2780)
del freno de estacionamiento completamente liberado.
Verifique si hay algún cable dañado y reemplace los que sean
necesarios. Verifique el ajuste del cable trasero ó ejecute un
diagnóstico del sistema de frenos.

Verifique el freno de estacionamiento presionando el pedal
de control. El freno de estacionamiento debe sostener al
vehículo en un plano inclinado al aplicarle presión al pedal
antes que este ejecute su recorrido completo hasta el piso. Si
esto no ocurre, verifique si los frenos traseros están bien
ajustados, haga lo mismo con el cable y el control del mismo.

Tabla de Fallas

Sistema de Freno de Estacionamiento

• El Freno de Estacionamiento No Se

Aplica

• Freno de Estacionamiento No Se

Libera

• Cable de freno de estacionamiento.
• Bandas y zapatas de freno trasero

gastadas.

• Control del freno de estacionamiento.

• Cable de freno de estacionamiento.
• Control del freno de estacionamiento.
• Bandas y zapatas de freno trasero

gastadas.

• VAYA a Prueba Pinpoint A.

• VAYA a Prueba Pinpoint B.

Pruebas Pinpoint

Prueba Pinpoint A: EL FRENO DE ESTACIONAMIENTO NO SE APLICA

CONDICIONES DE PRUEBA

DETALLES/RESULTADOS/ACCIONES

Causa Posible

Acción

Condición

A1

VERIFIQUE EL CABLE DEL FRENO DE ESTACIONAMIENTO

ADVERTENCIA: Se debe cortar el suministro de corriente al sistema de suspensión de aire antes de

alzar con  puente o con un gato, remolcar el vehículo con suspensión de aire. Esto se puede lograr por medio
del interruptor de la suspensión de aire localizado en el área trasera de almacenamiento del gato. Si esto no se
hace se puede inflar o desinflar los espirales neumáticos y ladear el vehículo al ejecutar las reparaciones.

1

 Alce y soporte el vehículo.

Freno de Estacionamiento

206-05-5

206-05-5

Prueba Pinpoint A: EL FRENO DE ESTACIONAMIENTO NO SE APLICA (Continuación)

DIAGNOSTICO Y PRUEBA (Continuación)

A1

REVISE EL CABLE DEL FRENO DE ESTACIONAMIENTO (Continuación)

CONDICIONES DE PRUEBA

DETALLES/RESULTADOS/ACCIONES

A2

VERIFIQUE EL CONTROL DE FRENO DE ESTACIONAMIENTO

A3

REVISE LOS COMPONENTES DE FRENO DE ESTACIONAMIENTO

2

Inspeccione si hay cables del freno de estacionamiento rotos
o atascados.

•

¿Hay algún problema con el cable de freno de
estacionamiento?

REPARE o INSTALE un cable nuevo de freno de
estacionamiento.

Vaya a A2.

1

Opere el control de freno de estacionamiento.

•

¿Funciona correcta y uniformemente el control de freno
de estacionamiento?

Vaya a A3.

REPARE la condición de atascamiento en el control
de freno de estacionamiento. PRUEBE si el sistema
funciona normalmente.

1

Retire los discos (2C026) de frenos traseros. Refiérase a la
Sección 206-04.

2

Opere el control de freno de estacionamiento y observe los
componentes del freno de estacionamiento.

•

¿Funcionan los componentes de freno de
estacionamiento?

VERIFIQUE la holgura de la zapata y forro de freno
de estacionamiento con respecto al tambor del disco
de freno. El grosor mínimo sobre las zapatas y forros
es de 1.0 mm (0.04 Pul.). REFIÉRASE a Zapatas en
esta sección.

REPARE las partes desgastadas o dañadas. PRUEBE
si el sistema funciona normalmente.

→

→

→

→

→

Si

→

→

→

→

→

No

→

→

→

→

→

Si

→

→

→

→

→

No

→

→

→

→

→

Si

→

→

→

→

→

No

Freno de Estacionamiento

206-05-6

206-05-6

DIAGNOSTICO Y PRUEBA (Continuación)

CONDICIONES DE PRUEBA

DETALLES/RESULTADOS/ACCIONES

→

→

→

→

→

Si

→

→

→

→

→

No

Prueba Pinpoint B: FRENO DE ESTACIONAMIENTO

B1

REVISE EL CABLE DE FRENO DE ESTACIONAMIENTO

ADVERTENCIA: Se debe cortar el suministro de corriente al sistema de suspensión de aire antes de

alzar con puente o con un gato, remolcar el vehículo con suspensión de aire. Esto se puede lograr por medio
del interruptor de la suspensión de aire localizado en el área trasera de almacenamiento del gato. Si esto no se
hace se puede inflar o desinflar los espirales neumáticos y ladear el vehículo al ejecutar las reparaciones.

1

Libere el control de freno de estacionamiento.

2

Si no puede mover el vehículo, álcelo y sopórtelo.

3

Libere la tensión del cable del freno de estacionamiento.

4

Retire el disco trasero de freno y desconecte el cable y
conducto (2A635) trasero de freno de estacionamiento.

•

¿Se libera el freno de estacionamiento?

INSPECCIONE si el cable de freno de
estacionamiento está atascado. INSPECCIONE el
control de freno de estacionamiento. INSTALE los
componentes nuevos que sean necesarios. PRUEBE
si el sistema funciona normalmente.

REPARE los componentes gastados y dañados.
PRUEBE si el sistema funciona normalmente.

Freno de Estacionamiento

206-05-7

206-05-7

Pruebas Pinpoint

Control

Remoción

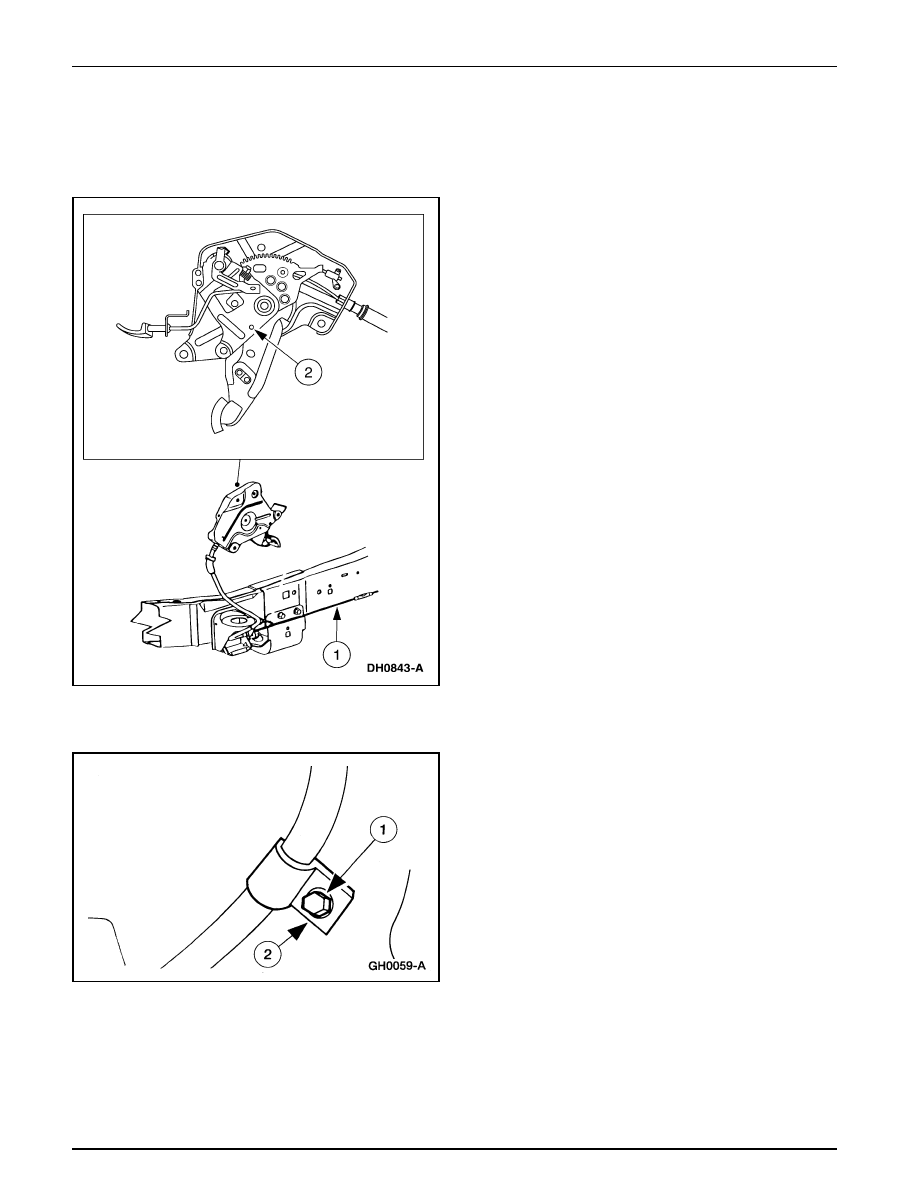

1.

Nota:  Asegúrese que el control de freno (2780) de
estacionamiento está completamente liberado.

Para aliviar la tensión en el sistema de freno de
estacionamiento.

1

Hale el cable intermedio (2A620) del freno de
estacionamiento.

2

Inserte una mecha de 4 mm (5/32 Pul.) o un retén
equivalente, dentro del control del freno de
estacionamiento.

2.

Retire el salpicadero LI del guardafangos delantero. Para
información adicional, refiérase a la Sección 501-02.

3.

Para remover el cable delantero y conducto de freno de
estacionamiento del clip retén.

1

Retire el perno del clip retén del cable y conducto
delantero del freno de estacionamiento.

2

Retire el clip retén del cable y conducto delantero del
freno de estacionamiento.
