Freno de Estacionamiento

206-05-12

206-05-12

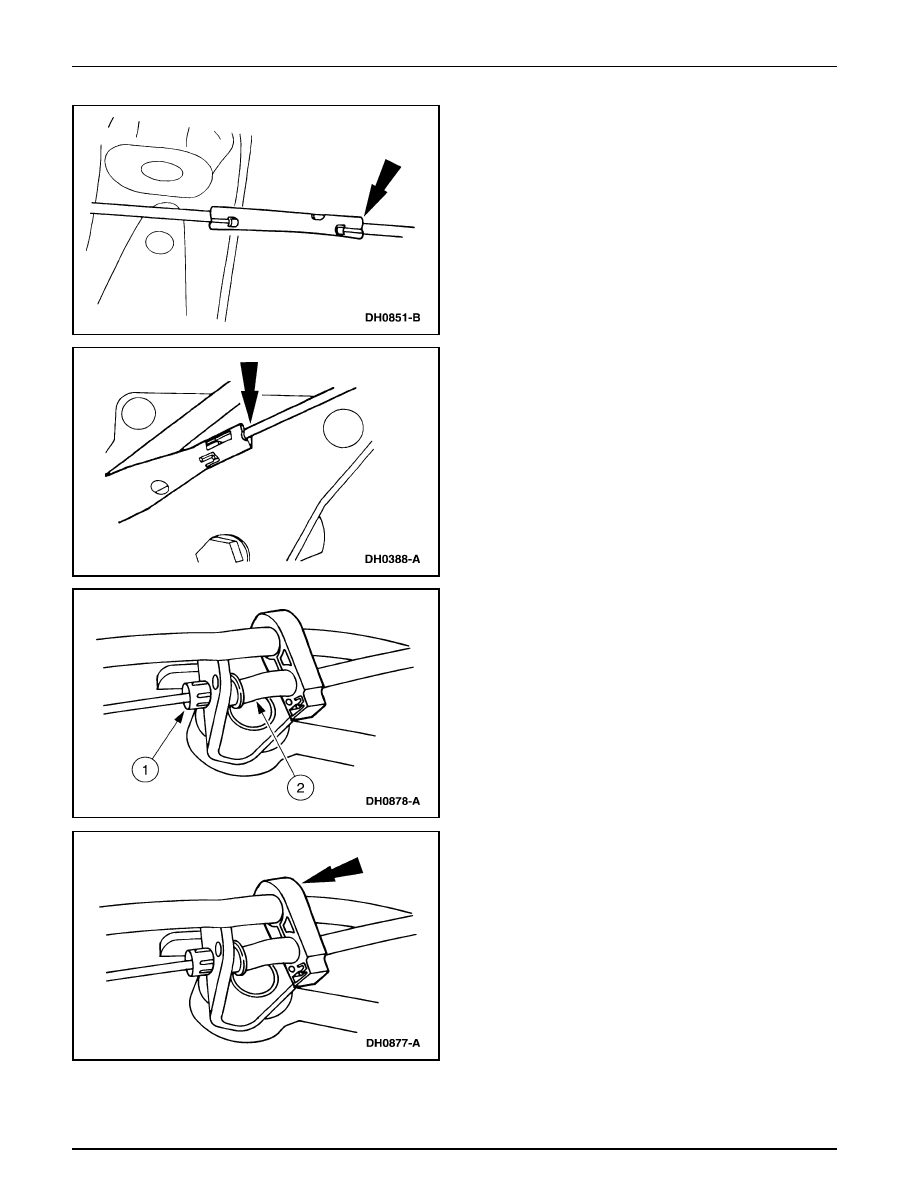

4.

Nota: Desconecte el cable intermedio (2A620) del freno
de estacionamiento fuera del agujero localizador del
extremo del conector.

Desconecte el cable intermedio del freno de
estacionamiento fuera del cable y conducto (2A635) LI
del freno de estacionamiento.

Pruebas Pinpoint (Continuación)

5.

Separe el cable y conducto LD trasero de freno de
estacionamiento del cable y conducto LI trasero de freno
de estacionamiento a nivel del compensador (2A602) de
freno de estacionamiento.

6.

Para retirar el cable y conducto LD trasero de freno de
estacionamiento fuera del soporte (2530).

1

Comprima el clip del cable de freno de
estacionamiento.

2

Retire el cable y conducto LD trasero de freno de
estacionamiento fuera del soporte.

7.

Retire el cable y conducto LD trasero de freno de
estacionamiento, del clip del cable y conducto LI trasero
de freno de estacionamiento.

Freno de Estacionamiento

206-05-13

206-05-13

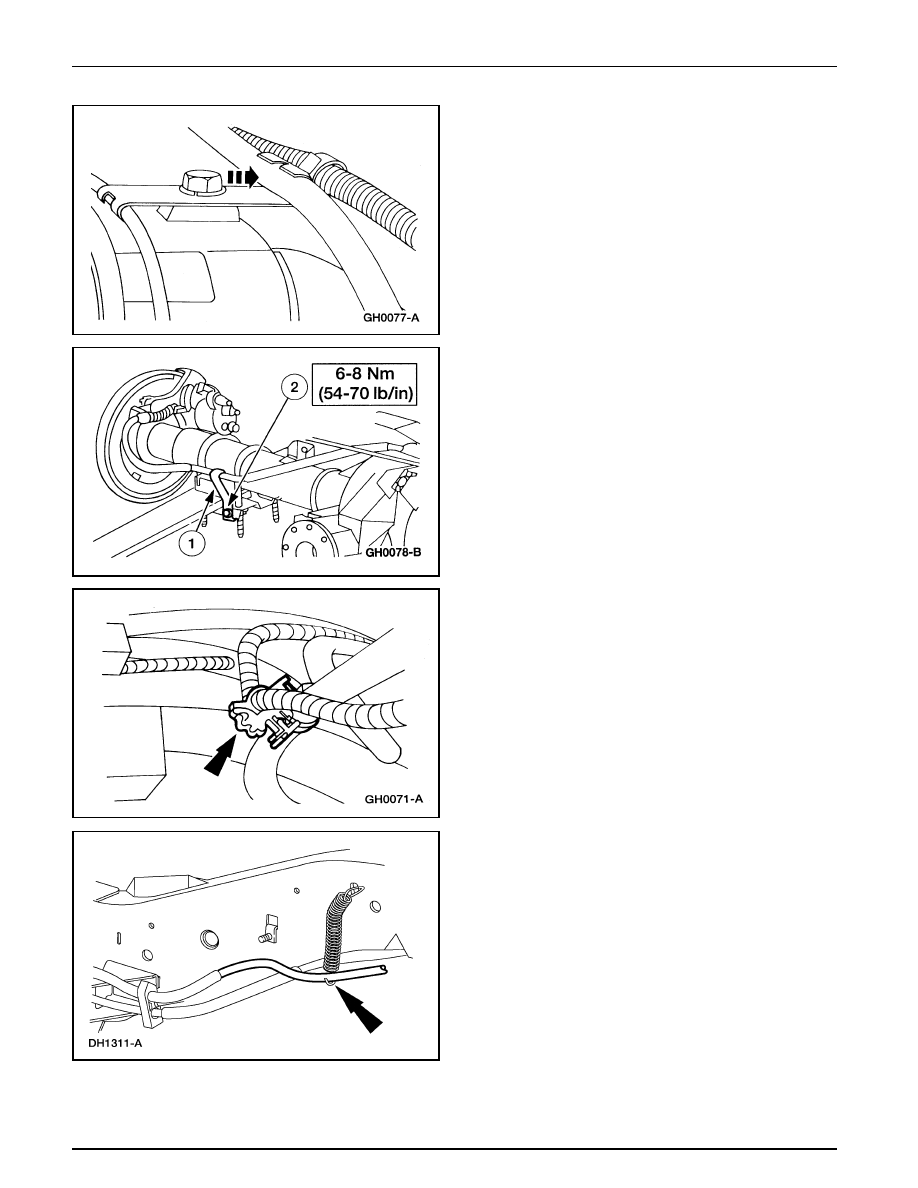

8.

Retire del retén (2A709), el cable y conducto trasero
LD de freno.

Pruebas Pinpoint (Continuación)

9.

Retire del clip del conducto hidráulico de freno LD, el
cable y conducto trasero LD de freno de estacionamiento.

10. Para retirar el clip (2A826) retén del cable de freno de

estacionamiento.

1

Retire el perno del clip retén del cable de freno de
estacionamiento.

2

Retire el clip retén del cable de freno de
estacionamiento.

11. Desencaje del clip del conducto de freno, que se encuentra

en el tope del alojamiento del eje trasero,  el cable y
conducto trasero de freno de estacionamiento.

Freno de Estacionamiento

206-05-14

206-05-14

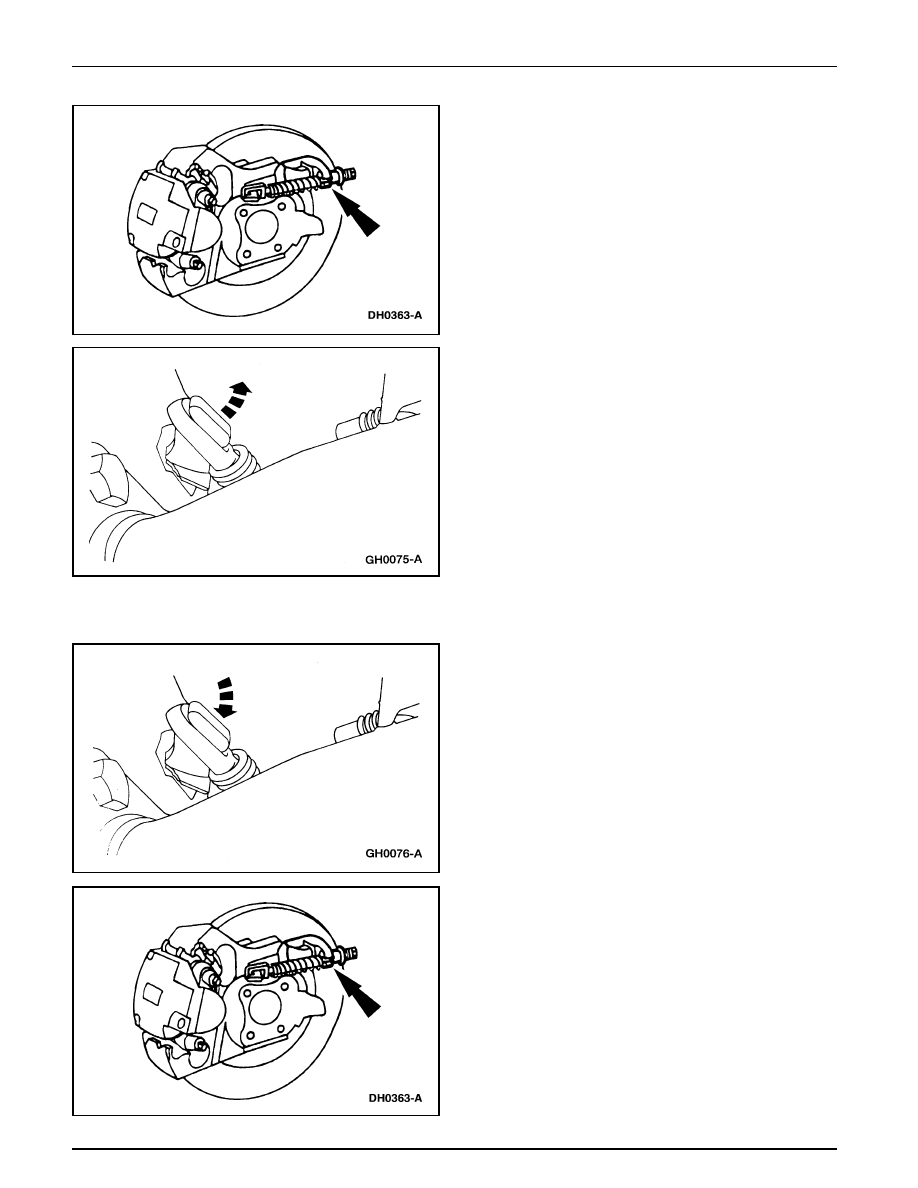

12. Comprima el retén y libere el cable y conducto trasero

de freno de estacionamiento fuera del disco de anclaje
(2C220) del caliper de freno de disco trasero.

Pruebas Pinpoint (Continuación)

13. Desencaje fuera de la palanca (2A637) de freno de

estacionamiento el cable y conducto trasero de freno.

Instalación

1.

Encaje a la palanca de freno de estacionamiento, el cable
y conducto trasero de freno de estacionamiento.

2.

Conecte al disco de anclaje del caliper de freno de disco
trasero, el cable y conducto trasero de freno de
estacionamiento.

Freno de Estacionamiento

206-05-15

206-05-15

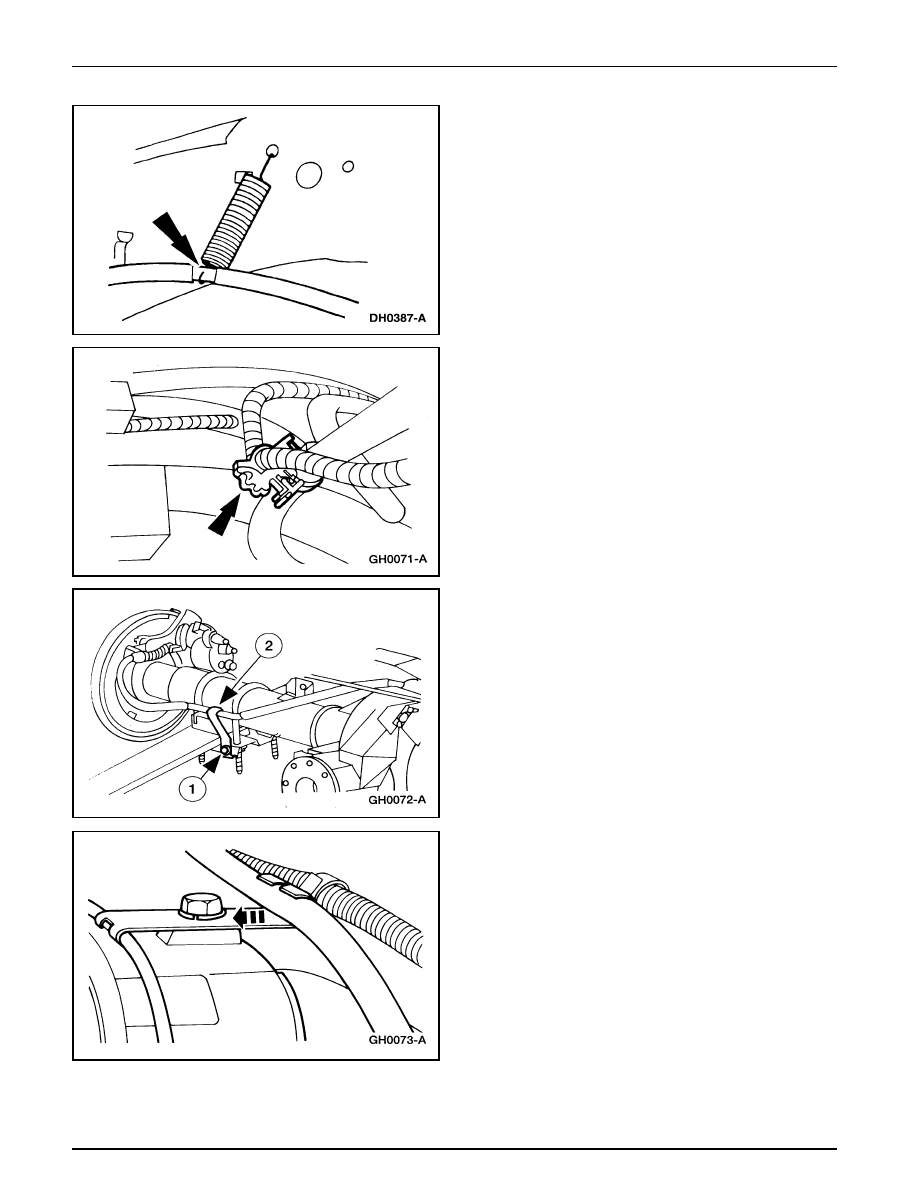

3.

Encaje al clip del conducto de freno en el tope del
alojamiento del eje trasero, el cable y conducto trasero de
freno de estacionamiento.

Pruebas Pinpoint (Continuación)

4.

Para instalar el clip retén del cable de freno de
estacionamiento.

1

Coloque en posición el clip retén del cable de freno
de estacionamiento.

2

Instale el perno del clip retén del cable de freno de
estacionamiento.

5.

Instale en el clip del conducto hidráulico LD de freno, el
cable y conducto trasero de freno de estacionamiento LD.

6.

Enganche al retén del cable y conducto trasero de freno
de estacionamiento, el cable y conducto trasero de freno
de estacionamiento LD.
