Freno de Estacionamiento

206-05-20

206-05-20

8.

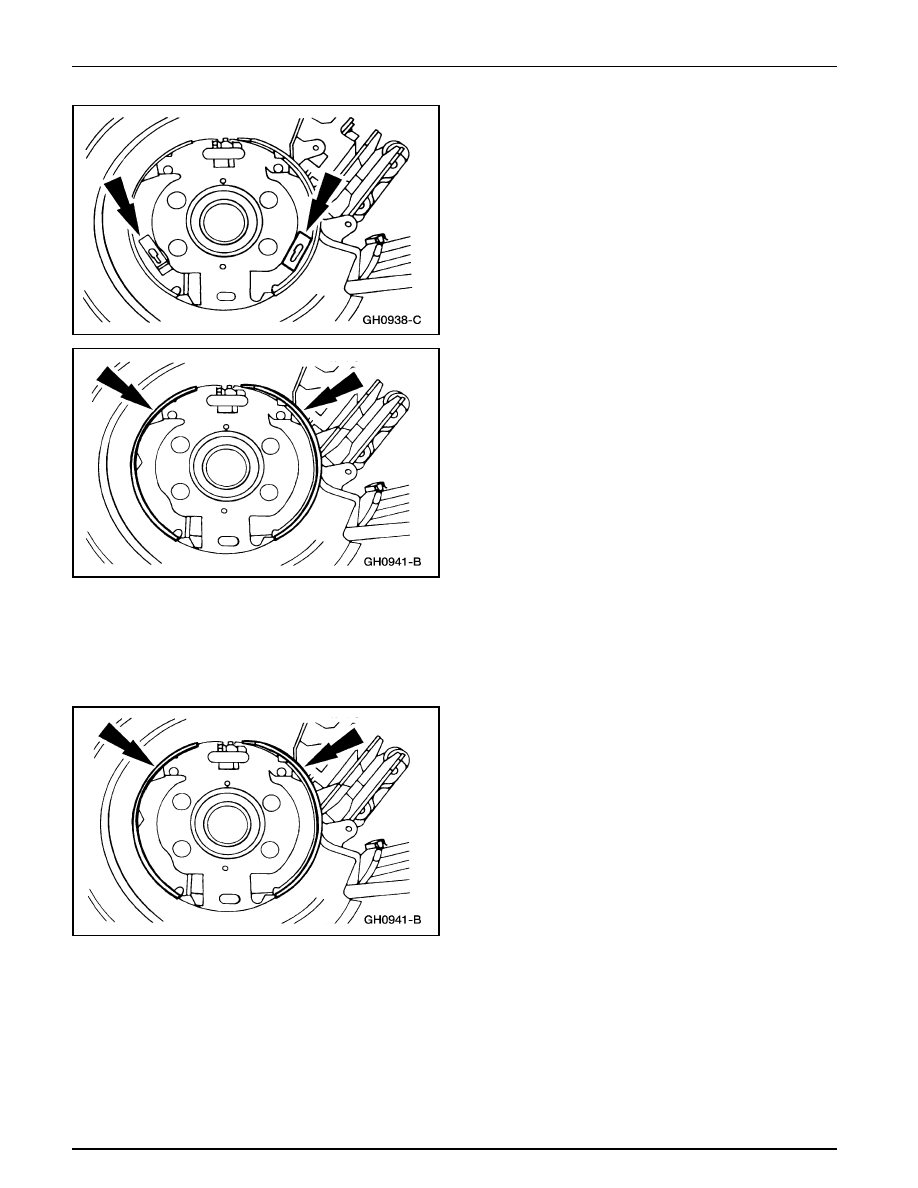

Retire los resortes (2068) de sujeción de las zapatas de
frenos traseros.

Pruebas Pinpoint (Continuación)

9.

Retire las zapatas y forros (2200) de frenos traseros junto
con el resorte de retracción de la zapata de freno interna.

10. Revise si los componentes están excesivamente gastados

o dañados e instale nuevos si es necesario.

Instalación

1.

Nota: Lubrique el punto de contacto de las zapatas de
frenos antes de instalarlas, use Grasa de Caliper de Freno
de Silicona y  Compuesto Dieléctrico D7AZ-19A331-A
(Motorcraft WA-10) o un compuesto de silicona
equivalente que cumpla con la Especificación Ford
ESE-M1C171-A.

Instale la zapata y forro de disco trasero de frenos junto
con el resorte de retracción de la zapata interna de freno.

Freno de Estacionamiento

206-05-21

206-05-21

2.

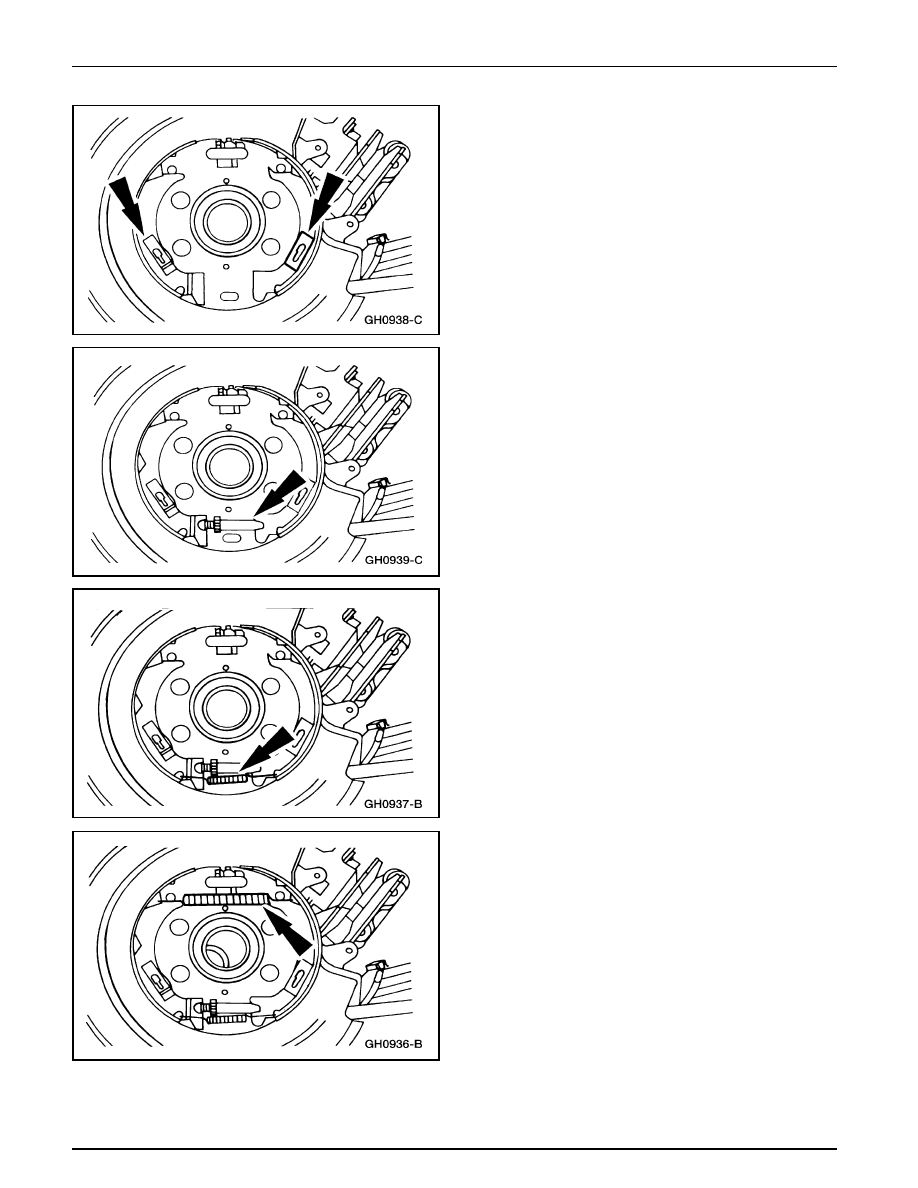

Instale los resortes de sujeción de las zapatas de frenos.

Pruebas Pinpoint (Continuación)

3.

Instale el tornillo ajustador de freno.

4.

Instale el resorte del tornillo de ajuste de la zapata de
freno.

5.

Instale el resorte de retracción de la zapata externa de
freno.

Freno de Estacionamiento

206-05-22

206-05-22

6.

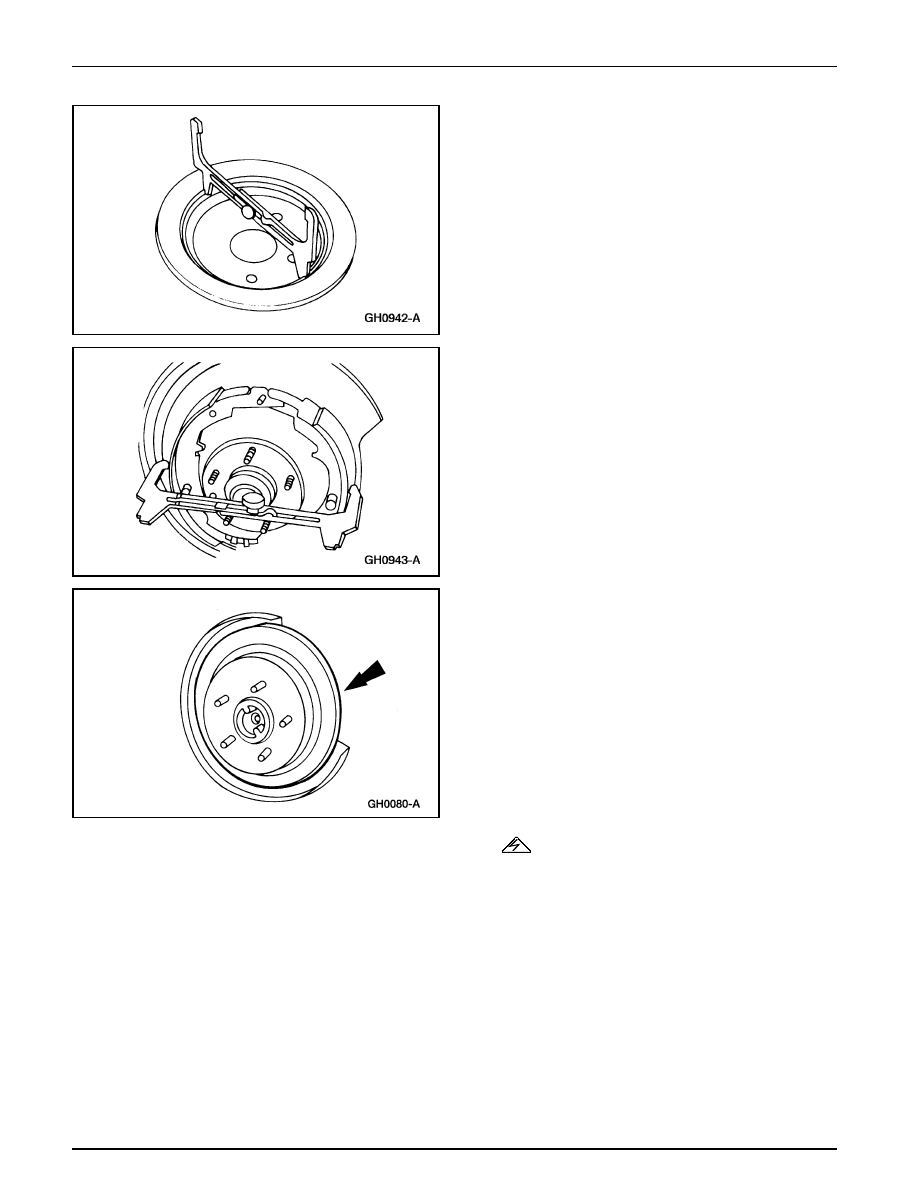

Use el Calibrador de Frenos para medir el diámetro interno
de la parte del tambor del disco trasero de freno.

Pruebas Pinpoint (Continuación)

7.

Use el Calibrador de ajuste de Frenos para establecer el
diámetro de la zapata y forro trasero de freno a 0.5 mm
(0.020 Pul.) menos que el diámetro interno de la parte
del tambor del disco trasero de frenos.

8.

Instale el disco trasero de freno. Para información
adicional, refiérase a la Sección 206-04.

9.

ADVERTENCIA: Siempre retire cualquier

corrosión, sucio o partículas extrañas presente en las
superficies de montaje de la rueda o en la superficie
del cubo de la misma, el tambor de frenos o del disco
que contacta la rueda. El instalar las ruedas sin el
contacto adecuado de metal a metal en las superficies
de montaje de la rueda puede ocasionar que las tuercas
de la rueda se aflojen y esta se salga mientras el
vehículo está en movimiento y así perder el control.

Limpie la superficie de montaje del cubo de la rueda.

Freno de Estacionamiento

206-05-23

206-05-23

10. Nota: Si está equipado con suspensión neumática,

reactive el sistema usando el interruptor el sistema.

Instale las ruedas delanteras. Para información adicional,
refiérase a la Sección 204-04.

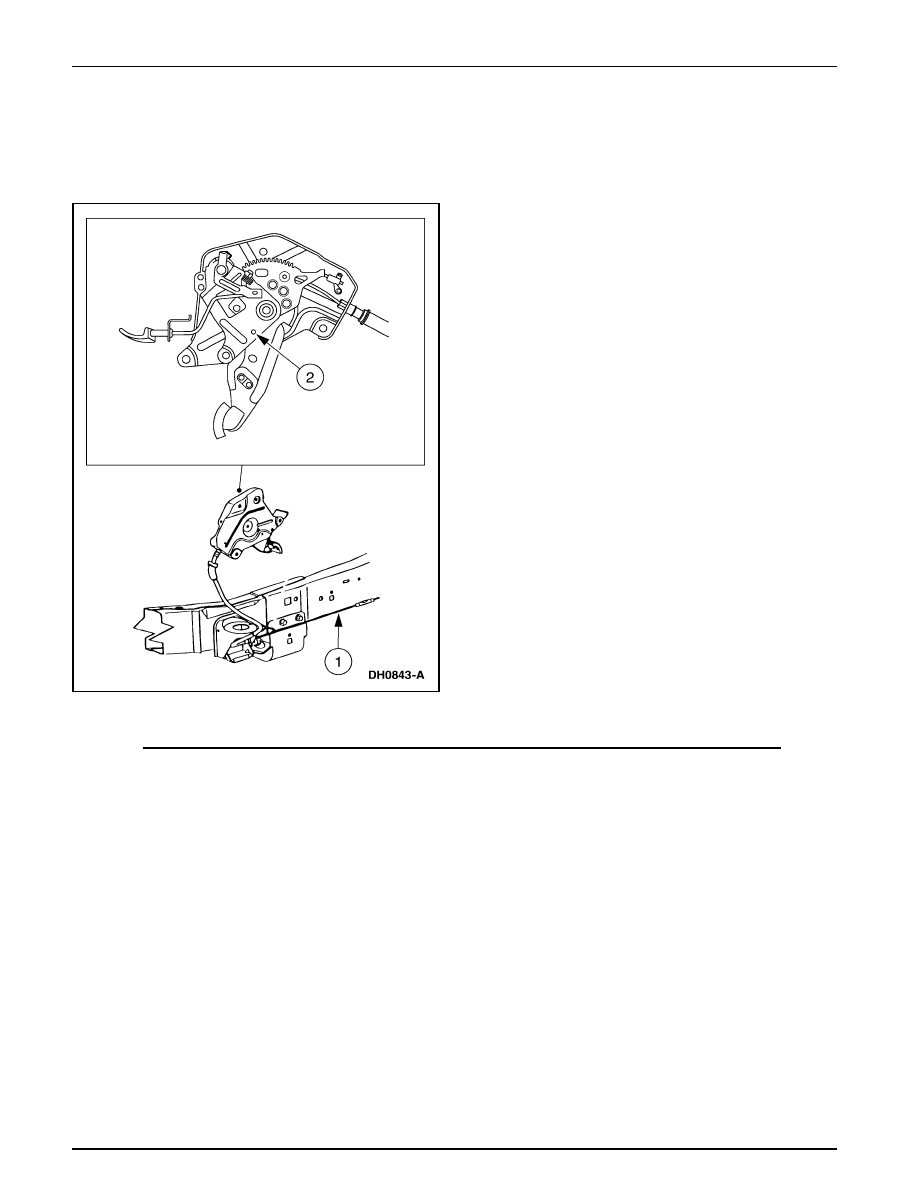

11. Para aplicar tensión al sistema de cable de freno de

estacionamiento.

1

Mantenga tenso el cable y conducto delantero de
freno.

2

Retire el retén del control del cable de freno de
estacionamiento.

Pruebas Pinpoint (Continuación)

12. Verifique el funcionamiento del freno de

estacionamiento.

Bombillo — Indicador de Advertencia del Sistema de Frenos

Remoción e Instalación

Para información adicional, refiérase a la Sección´413-01.
