Ford Explorer / Mercury Mountaineer. Manual - parte 112

Frenos de Discos Delanteros

206-03-4

206-03-4

Frenos de Discos Delanteros

Refiérase a la Sección 206-00.

Frenos de Discos Delanteros

Almohadillas

DIAGNOSTICO Y PRUEBA

Remoción

1.

Remueva el fluido en el depósito del cilindro principal
hasta el nivel medio.

2.

ADVERTENCIA: Se debe cortar el suministro

de energía eléctrica al sistema de suspensión de aire
antes de realizar operaciones de levantamiento del
vehículo en un puente elevador, con un gato o remolque.
Esto puede ser llevado a cabo poniendo el interruptor
del sistema, localizado en el área de almacenamiento
del gato, en la posición de off. Si este procedimiento es
omitido, se puede producir la inesperada inflación o
deflación de los resortes de aire, que puede impulsar
el vehículo durante las operaciones arriba
mencionadas.
Levante y apoye el vehículo. Para información adicional,
refiérase a la Sección  100-02.

3.

Remueva el conjunto de rueda y neumático. Para
información adicional, refiérase a la Sección  204-04.

4.

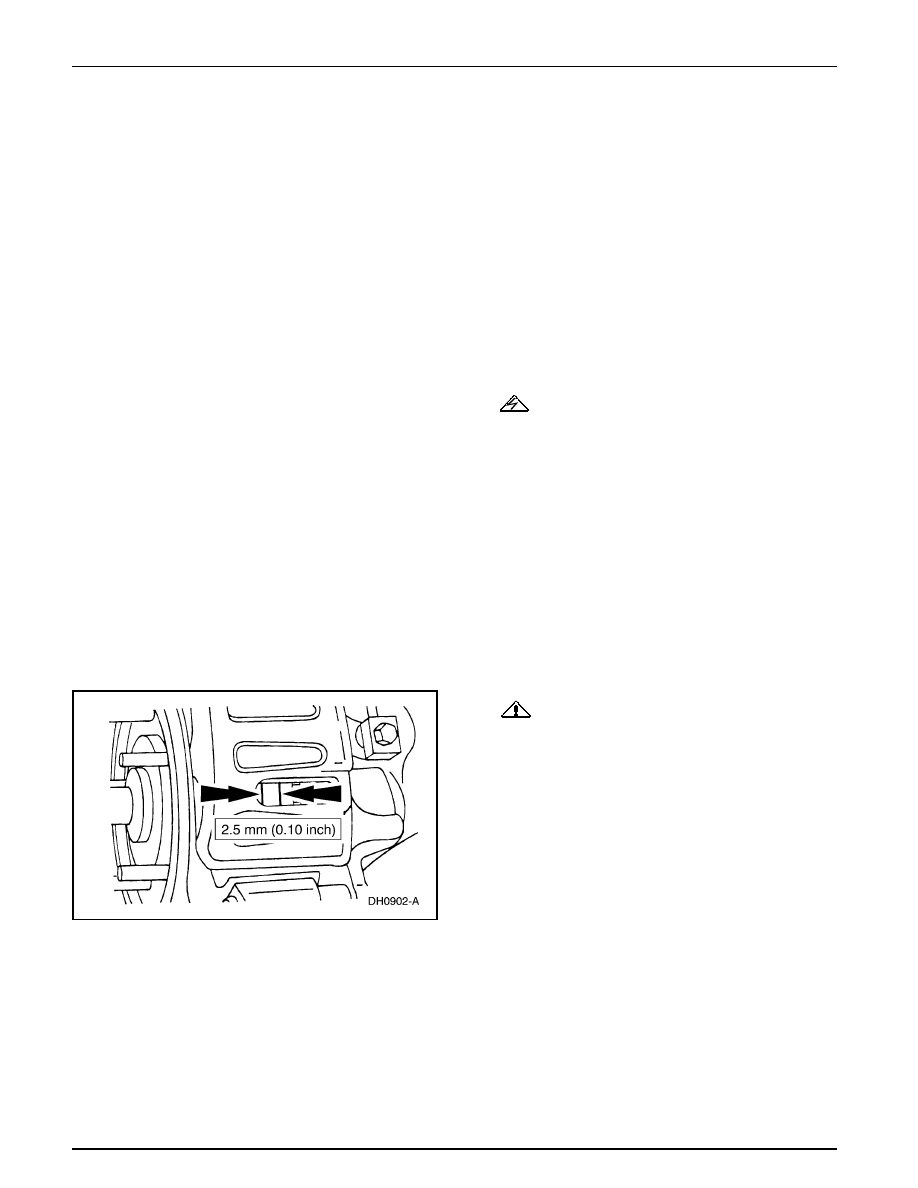

CUIDADO: Instale nuevas almohadillas si el

espesor está fuera de las especificaciones. Instale un
nuevo juego de componentes en el eje.
Verifique si las almohadillas están desgastadas o
contaminadas.

Frenos de Discos Delanteros

206-03-5

206-03-5

Frenos de Discos Delanteros (Continuación)

5.

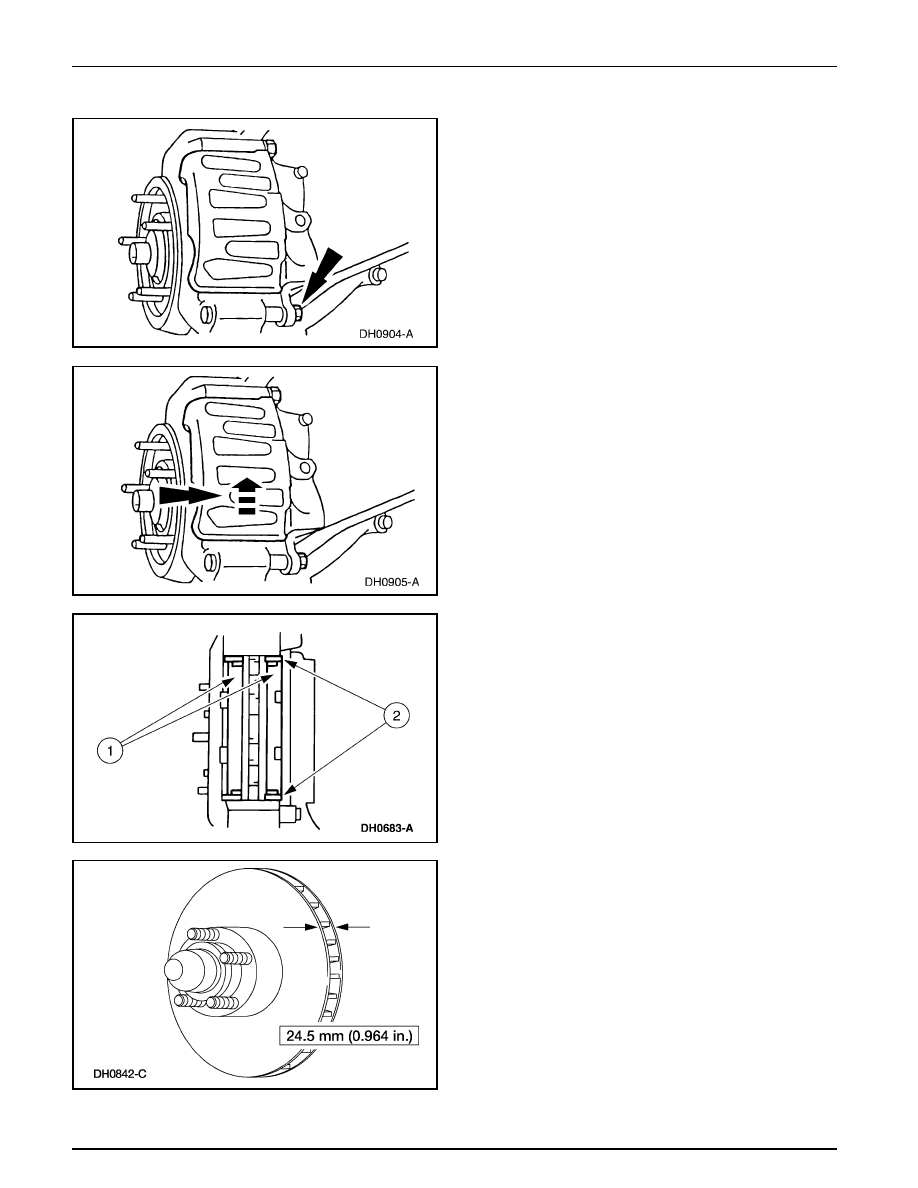

Remueva el perno inferior del calibrador.

6.

Mueva el calibrador (2B120) hacia arriba.

7.

Remueva las almohadillas y los desplazadores de acero
inoxidable.

1

Remueva las almohadillas.

2

Remueva los desplazadores de acero inoxidable.

8.

En los vehículos 4x2, verifique el espesor del disco y el
cubo (1102).

•

Rectifique primero el disco, luego instale y nuevo
disco y cubo si no están dentro de las especificaciones.
Para información adicional, refiérase a Disco en esta
sección.

Frenos de Discos Delanteros

206-03-6

206-03-6

Frenos de Discos Delanteros (Continuación)

9.

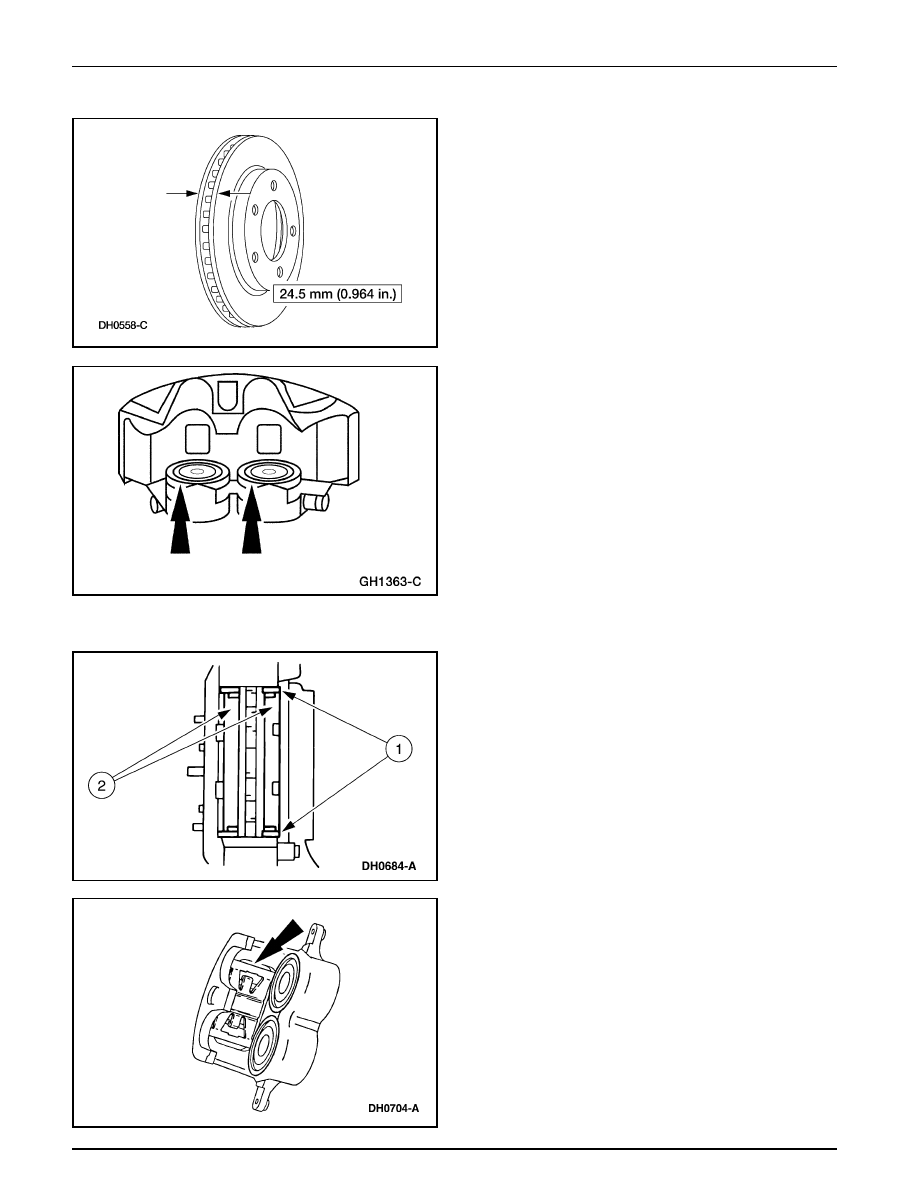

En los vehículo 4x4, mida el espesor y la desviación lateral
del disco (1125).

•

Rectifique primero el disco y luego instale un nuevo
disco si no está dentro de las especificaciones. Para
información adicional, refiérase a Disco en esta
sección.

10. Verifique si hay fugas por el calibrador.

•

Si se detectan fugas, será necesario desarmar.

Para información adicional, refiérase a Calibrador,
Desmontaje y Montaje en esta sección.

Instalación

1.

Nota: Utilice un dispositivo succionador apropiado para
remover el fluido del cilindro principal.

Nota:  La almohadilla interior tiene una lengüeta
indicadora de desgaste.

Instale los desplazadores de acero inoxidable y las
almohadillas.

1

Instale los desplazadores.

2

Instale las almohadillas.

2.

Revise el resorte anti-ruido, reemplácelo si está desgastado
o dañado.

Frenos de Discos Delanteros

206-03-7

206-03-7

Frenos de Discos Delanteros (Continuación)

3.

Nota: Si instala nuevas almohadillas, los pistones deben
ser comprimidos utilizando una abrazadera en C y un
bloque de madera. Reduzca el nivel de fluido en el cilindro
principal, si es necesario.

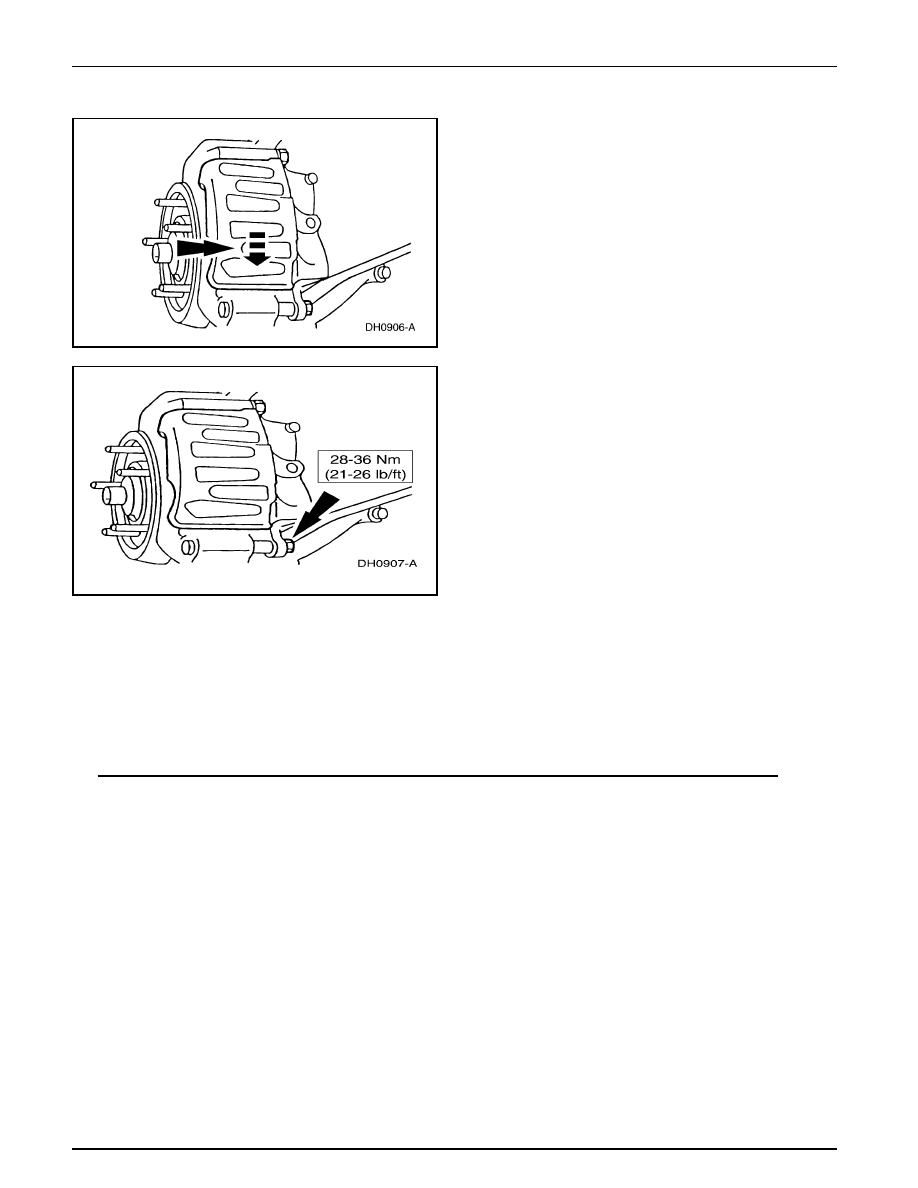

Mueva el calibrador hacia abajo.

4.

Instale el perno del calibrador.

5.

Nota: Si el vehículo está equipado con suspensión de aire,
reactive el sistema poniendo el interruptor en la posición
de on.

Instale el conjunto de rueda y neumático. Para información
adicional, refiérase a la Sección  204-04.

6.

Verifique la operación del sistema.
