Ford Explorer / Mercury Mountaineer. Manual - parte 111

Sistema de Frenos — Información General

206-00-30

206-00-30

Especificaciones de Torque

Descripción

Nm

Lb/Ft

Lb/In

ESPECIFICACIONES (Continuación)

Tornillo de expurgue del

20

15

—

calibrador, trasero

Tornillo de expurgue del

20

15

—

calibrador, delantero

Tornillo de expurgue del

8-18

—

70-159

cilindro principal

Interruptor de control

14-20

10-14

—

de crucero

Frenos de Discos Delanteros

206-03-1

206-03-1

APLICADO AL VEHICULO:

Explorer, Mountaineer

CONTENIDO

PAGINA

DESCRIPCION Y OPERACION

Frenos de Discos Delanteros .............................................................................................................. 206-03-2

DIAGNOSTICO Y PRUEBA

Frenos de Discos Delanteros .............................................................................................................. 206-03-4
Frenos de Discos Delanteros
Placa de Anclaje ............................................................................................................................... 206-03-10
Calibrador ............................................................................................................................................ 206-03-8
Discos ............................................................................................................................................... 206-03-11
Almohadillas ........................................................................................................................................ 206-03-4
Blindaje – 4x2 ................................................................................................................................... 206-03-14
Blindaje – AWD, 4x4 ......................................................................................................................... 206-03-15

Blindaje

Calibrador .......................................................................................................................................... 206-03-16

ESPECIFICACIONES ........................................................................................................................... 206-03-18

SECCION 206-03

Frenos de Discos Delanteros

Tabla Manual de Contenido

Frenos de Discos Delanteros

206-03-2

206-03-2

DESCRIPCION Y OPERACION

Frenos de Discos Delanteros

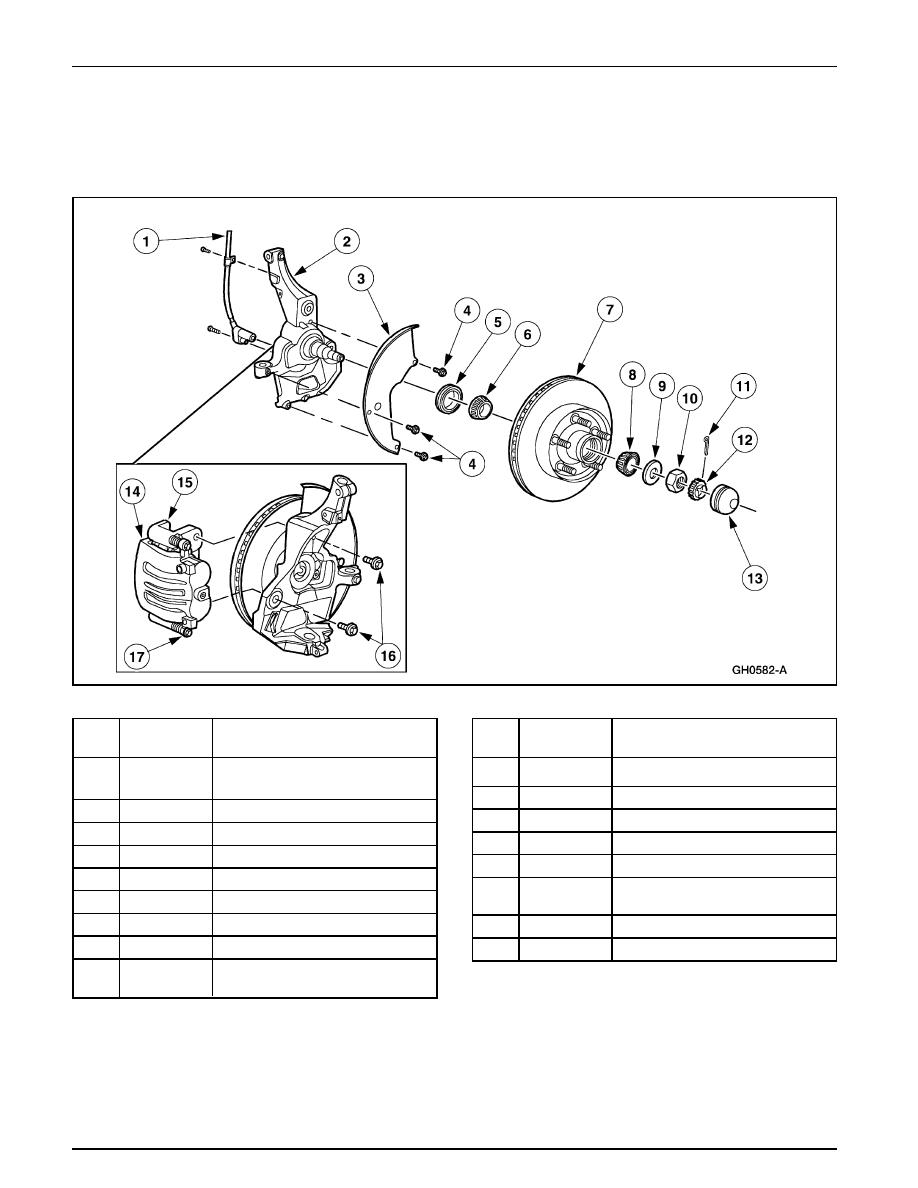

Componentes de los Frenos de Discos Delanteros – 4x2

10

374504-S36

Tuerca de vástago de cubo

11

N642569-S

Fiador de horquilla

12

390622-S

Tuerca de retención

13

1131

Tapa de grasa del cubo

14

2B120

Calibrador de freno de disco

15

2B292

Placa de anclaje del calibrador de
freno de disco delantero

16

N805163-S190 Pernos de la placa de anclaje

17

2N386

Perno de calibrador de freno de disco

Número

Item

de Parte

Descripción

Número

Item

de Parte

Descripción

1

2C204

Sensor de anti-bloqueo de frenos
delanteros

2

3105

Vástago de pivote de rueda delantera

3

2K004

Blindaje de disco de freno

4

N611171-S2

Perno

5

1190

Sello de grasa

6

1216

Cojinete de rueda delantera

7

1102

Disco y cubo de freno

8

1216

Cojinete de rueda delantera

9

1195

Arandela de retención de cojinete
externo de rueda delantera

Frenos de Discos Delanteros

206-03-3

206-03-3

9

N611171-S2

Perno (Se Requieren 3)

10

2K005

Blindaje de disco

11

3K186

Vástago de pivote de rueda delantera

Número

Item

de Parte

Descripción

En vehículos con sistema de tracción de dos ruedas:

• El calibrador (2B120) es atornillado a la placa de anclaje

(2B292).

• El disco y el cubo (1102) es un conjunto de fundición

integral.

En vehículos con sistemas AWD y 4x4:

• El calibrador está atornillado al vástago de pivote de rueda

delantera (3K186).

• Un disco separado (1125) se fija al cubo (1104).

El calibrador:

• es un pistón doble de desplazamiento por pasador.

• tiene dos pistones (2196).

El calibrador tiene una admisión de fluido en el centro del
alojamiento. Un sello de sección cuadrada, fijado dentro de
una ranura anular en la abertura del calibrador sella la presión
hidráulica, mientras los forros de goma sellan los pistones y
el calibrador.

El blindaje del disco (2K005):

• se atornilla al vástago de pivote de rueda delantera.

• protege los cojinetes y la superficie interior del disco.

Las almohadillas son:

• contenidas dentro de la placa de anclaje del calibrador

(2B292).

• mantenidas en los estribos de la placa de anclaje por los

resortes anti-ruidos.

DESCRIPCION Y OPERACION (Continuación)

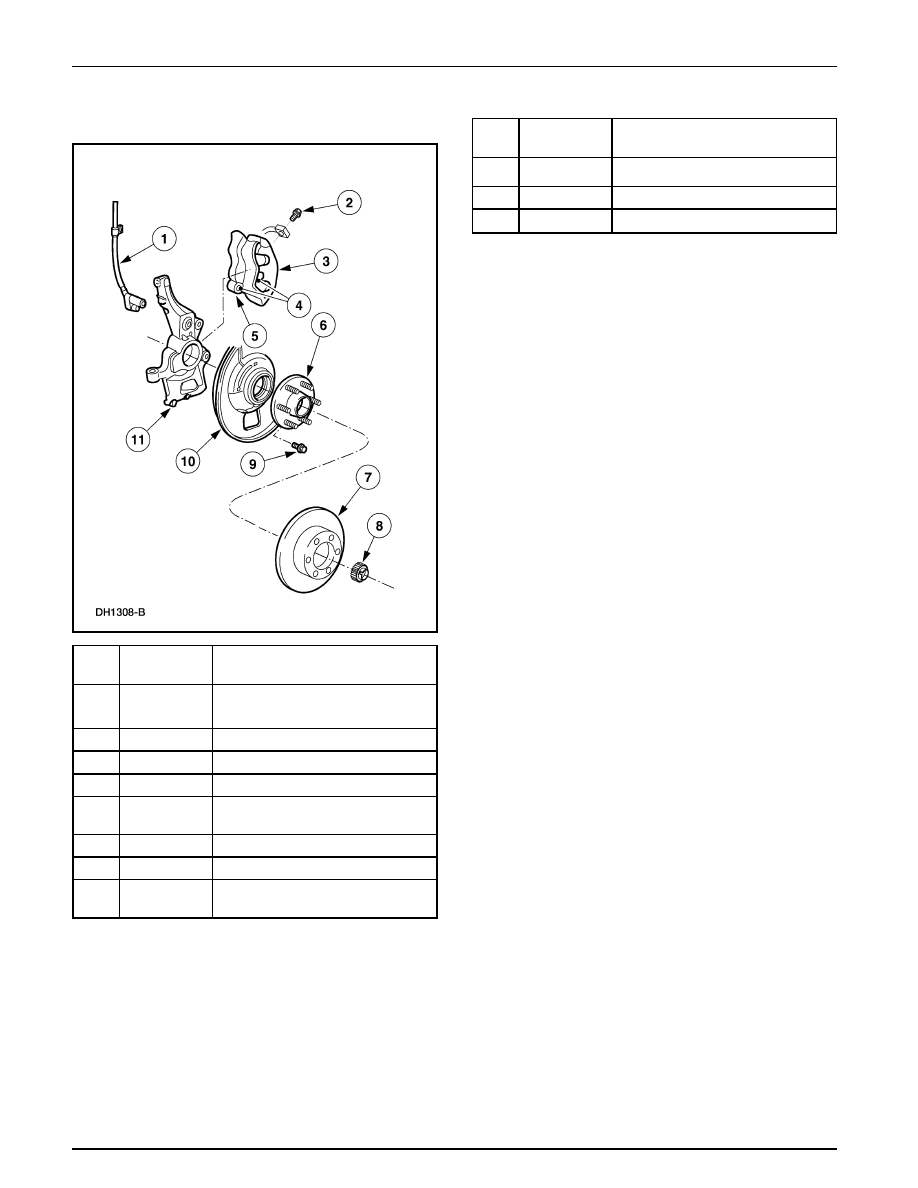

Componentes de los Frenos de Discos Delanteros – 4x4

1

2C204

Sensor de anti-bloqueo de frenos
delanteros

2

N808236-S36 Perno de manguera de freno delantero

3

2B120

Calibrador de freno de disco

4

2001

Almohadillas

5

2B292

Placa de anclaje de calibrador de freno
delantero

6

1104

Cubo de rueda

7

1125

Disco de freno

8

3B477

Retén  del cubo de rueda de eje
delantero

Número

Item

de Parte

Descripción
