Frenos de Discos Delanteros

206-03-8

206-03-8

Frenos de Discos Delanteros (Continuación)

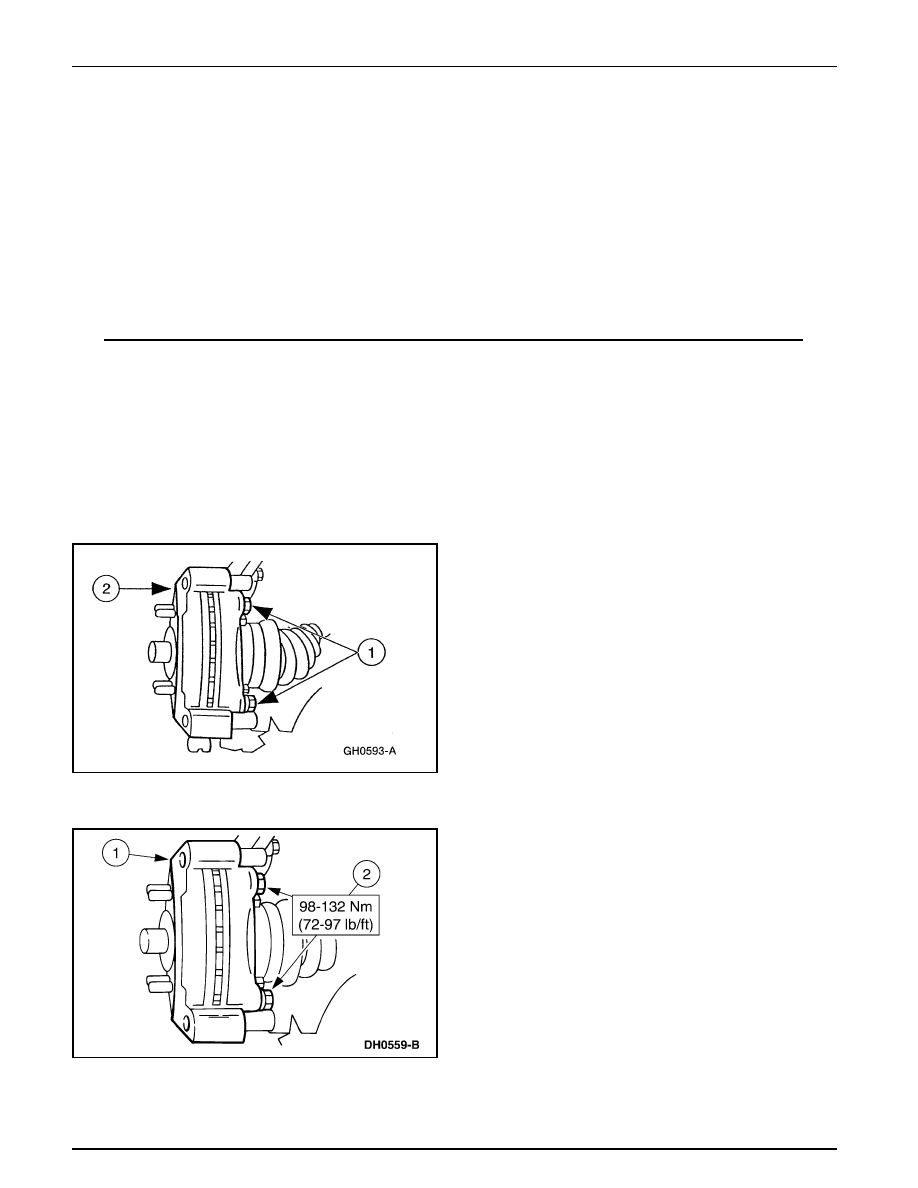

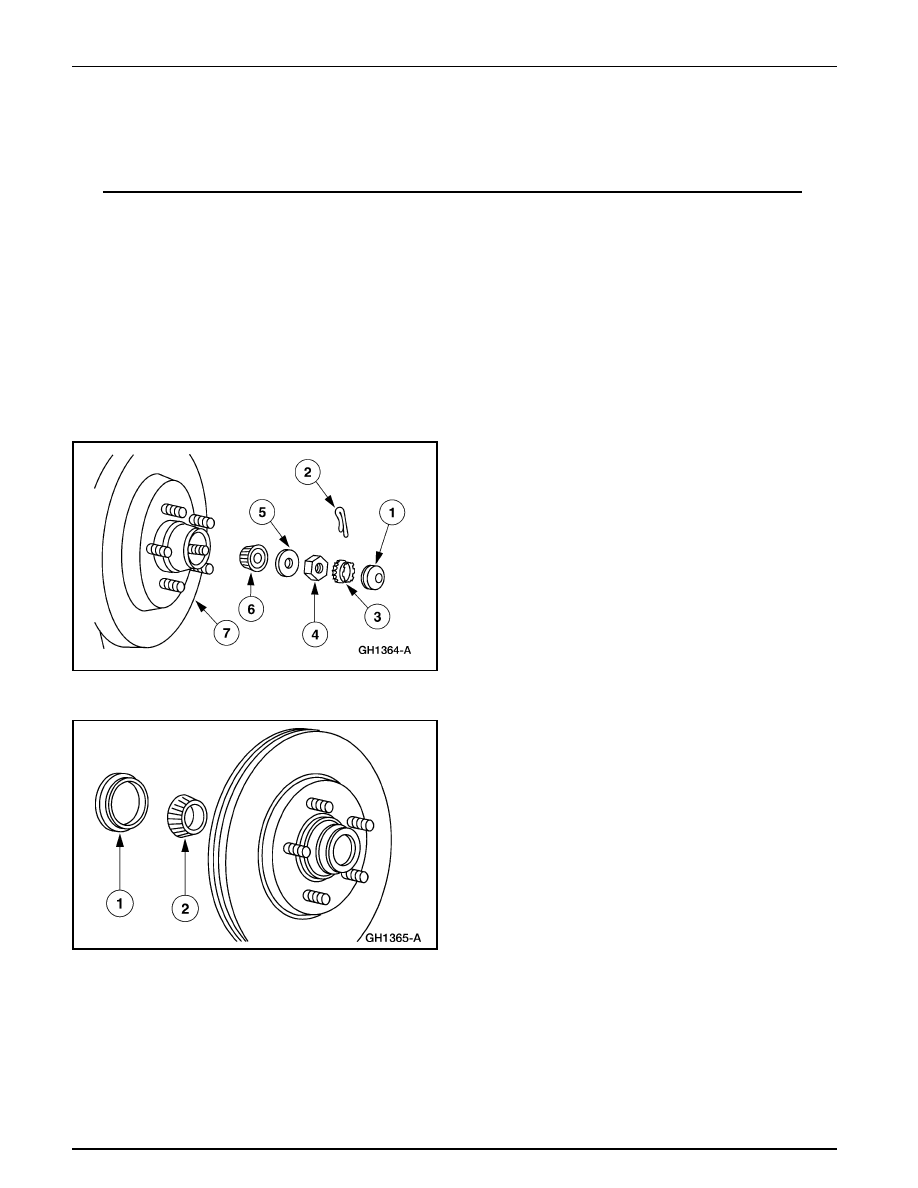

Remoción

1.

ADVERTENCIA: Se debe cortar el suministro

de energía eléctrica al sistema de suspensión de aire
antes de realizar operaciones de levantamiento del
vehículo en un puente elevador, con un gato o remolque.
Esto puede ser llevado a cabo poniendo el interruptor
del sistema, localizado en el área de almacenamiento
del gato, en la posición de off. Si este procedimiento es
omitido, se puede producir la inesperada inflación o
deflación de los resortes de aire, que puede impulsar
el vehículo durante las operaciones arriba
mencionadas.

Levante y apoye el vehículo. Para información adicional,
refiérase a la Sección  100-02.

2.

Remueva el conjunto de rueda y neumático. Para
información adicional, refiérase a la Sección  204-04.

3.

ADVERTENCIA: El fluido para frenos contiene

éteres de poliglicol y poliglicoles. Evite el contacto con
los ojos. Lave bien sus manos. Si le cae fluido en los
ojos, lávelos con agua corriente por 15 minutos. Busque
atención médica si persiste la irritación. Si se ingiere,
beba agua e induzca el vómito. Busque atención médica
inmediatamente.

CUIDADO: El fluido para los frenos es dañino

para las superficies pintadas o plásticas. Si se derrama
fluido sobre estas superficies, lávelas inmediatamente
con agua.

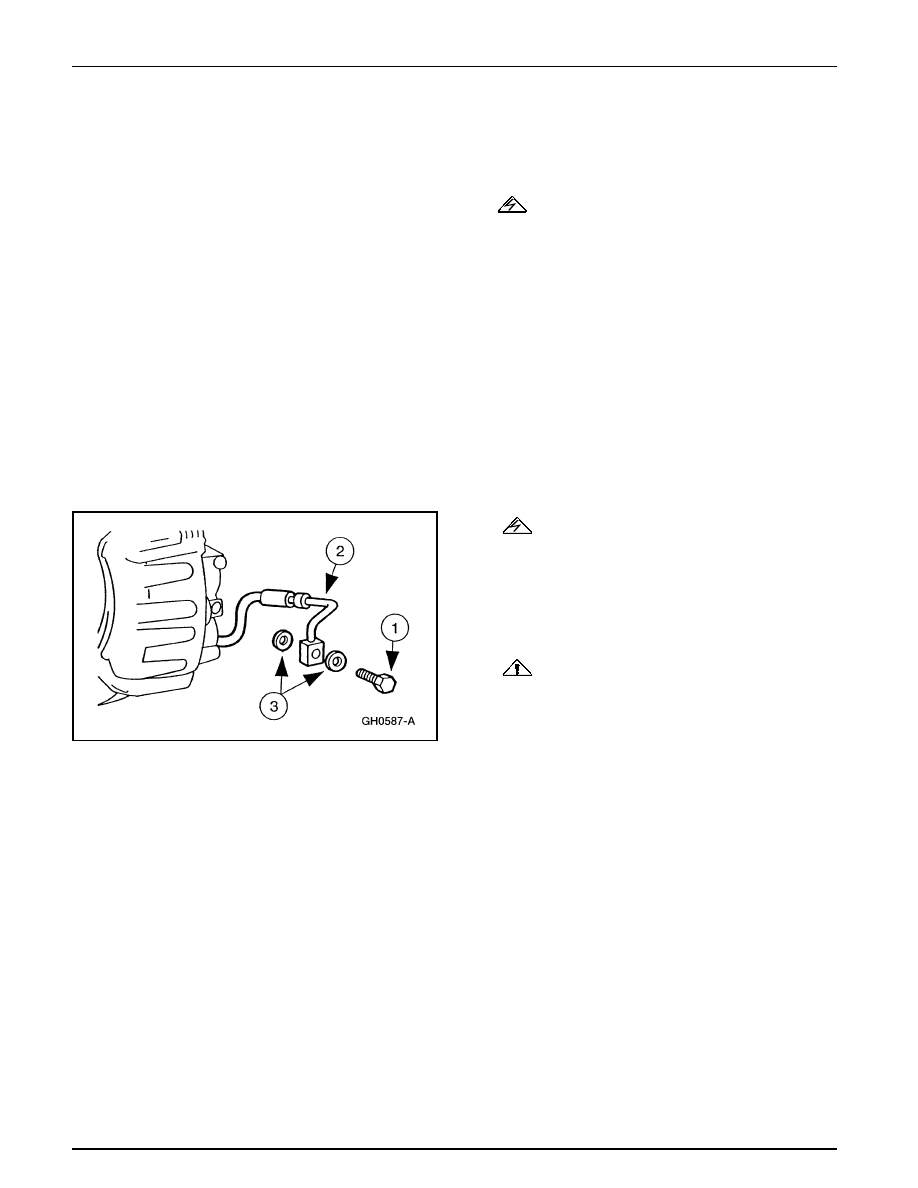

Desconecte la manguera del frenos (2078).

1

Remueva el perno de la manguera.

2

Desconecte la manguera

3

Remueva y deseche las arandelas de cobre. Coloque
un tapón en la manguera.

Calibrador

Frenos de Discos Delanteros

206-03-9

206-03-9

Frenos de Discos Delanteros (Continuación)

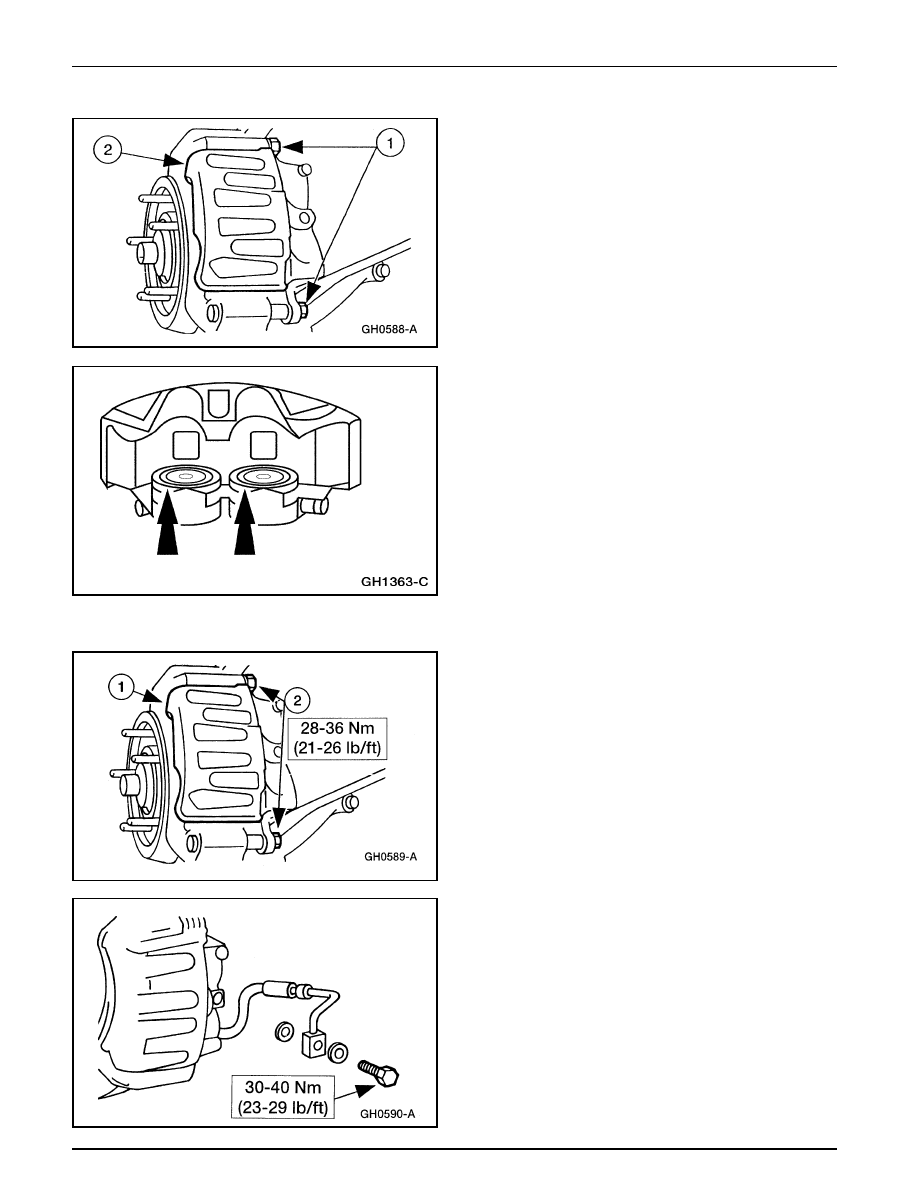

4.

Remueva el calibrador de los frenos (2B120).

1

Remueva los pernos.

2

Levante el calibrador para removerlo de la placa de
anclaje (2B292).

5.

Verifique si el calibrador tiene fugas.

•

Si se detectan fugas, será necesario desarmar.

Para información adicional, refiérase a Calibrador,
Desmontaje y Montaje en esta sección.

Instalación

1.

Instale el calibrador.

1

Instale el calibrador.

2

Instale los pernos.

2.

Instale la manguera.

•

Coloque nuevas arandelas de cobre; conecte la
manguera.

•

Instale el perno de la manguera.

Frenos de Discos Delanteros

206-03-10

206-03-10

Frenos de Discos Delanteros (Continuación)

3.

Expurgue el calibrador. Para información adicional,
refiérase a la Sección  206-00.

4.

Nota: Si el vehículo está equipado con suspensión de aire,
reactive el sistema poniendo el interruptor de la
suspensión en la posición de on.

Instale el conjunto de rueda y neumático. Para información
adicional, refiérase a la Sección  204-04.

5.

Verifique la operación del sistema.

Remoción

1.

Nota: Se muestra el sistema AWD y 4x4, el sistema 4x2
es similar.

Remueva las almohadillas. Para información adicional,
refiérase a Almohadillas en esta sección.

2.

Remueva la placa de anclaje del calibrador (2B292).

1

Remueva los dos pernos de la placa de anclaje del
calibrador.

2

Remueva la placa de anclaje.

Instalación

1.

Instale la placa de anclaje del calibrador.

1

sitúe la placa de anclaje.

2

Instale los pernos de la placa de anclaje del calibrador
del freno de disco delantero.

Placa de Anclaje

Frenos de Discos Delanteros

206-03-11

206-03-11

Frenos de Discos Delanteros (Continuación)

2.

Instale las almohadillas. Para información adicional,
refiérase a Almohadillas en esta sección.

Remoción

1.

Remueva la placa de anclaje del calibrador (2B292). Para
información adicional, refiérase a la Sección  Placa de
Anclaje en esta sección.

2.

En los vehículos 4x4, remueva el disco del freno (1125).

3.

En los vehículos 4x2, remueva el disco y el cubo (1102)
como sigue:

1

Remueva la tapa de grasa del cubo (1131).

2

Remueva el fiador de horquilla.

3

Remueva la tuerca de retención.

4

Remueva la tuerca del vástago de pivote.

5

Remueva la arandela de retención del cojinete exterior
de la rueda delantera (1195).

6

Remueva el cojinete exterior de la rueda delantera
(1216).

7

Remueva el disco y el cubo.

4.

Remueva el sello de grasa de cubo (1190). Remueva el
cojinete de la rueda delantera.

Instalación

1.

En los vehículos AWD y 4x4, sitúe el disco en el cubo de
la rueda.

•

Utilice Limpiador de Partes Metálicas de Frenos
F3AZ-19579-SA o un equivalente para limpiar el
disco.

Discos
