Eje Propulsor Delantero/Diferencial – Dana 35

205-03-33

205-03-33

Bujes (Continuación)

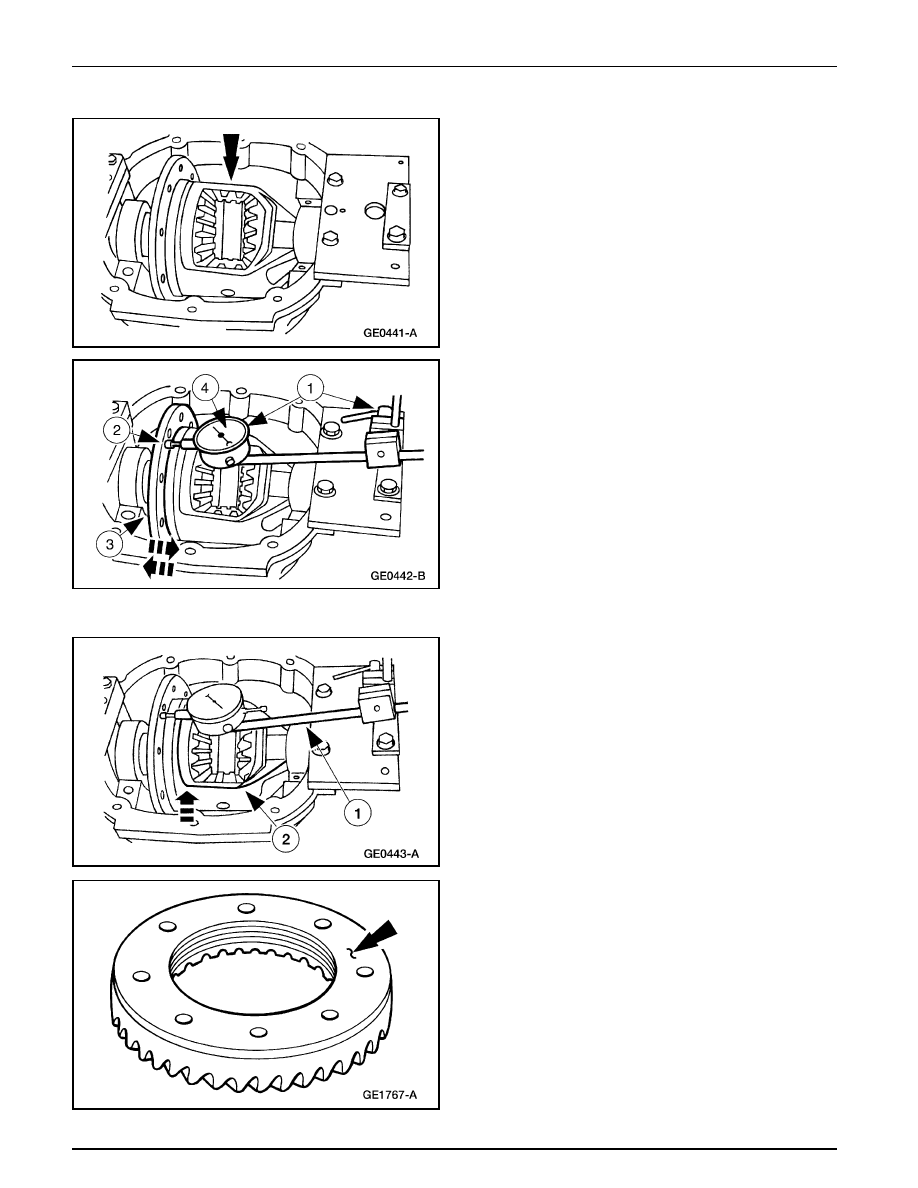

18. Nota:  Repita este paso hasta obtener una lectura

coherente.

Mida el juego total.

1

Sitúe el indicador de dial con bandeja.

2

Sitúe la punta del indicador en la superficie labrada
y ajuste para medir la carrera total.

3

Empuje la caja del diferencial a la izquierda y derecha
(tan lejos como sea posible).

4

Mida el juego total y registre la lectura en la Hora de
Procedimiento de Selección de Lainas de Cojinetes
de Diferencial, Línea A, en esta sección.

17. Instale la caja del diferencial con los cojinetes principales

dentro de la envuelta del eje.

19. Remueva la caja del diferencial.

1

Remueva el indicador de dial con bandeja.

2

Remueva la caja del diferencial.

20. Si se detecta picaduras o rebabas en la superficie de

montaje de la corona, utilice una lima fina y plana para
eliminarlas.

Eje Propulsor Delantero/Diferencial – Dana 35

205-03-34

205-03-34

Bujes (Continuación)

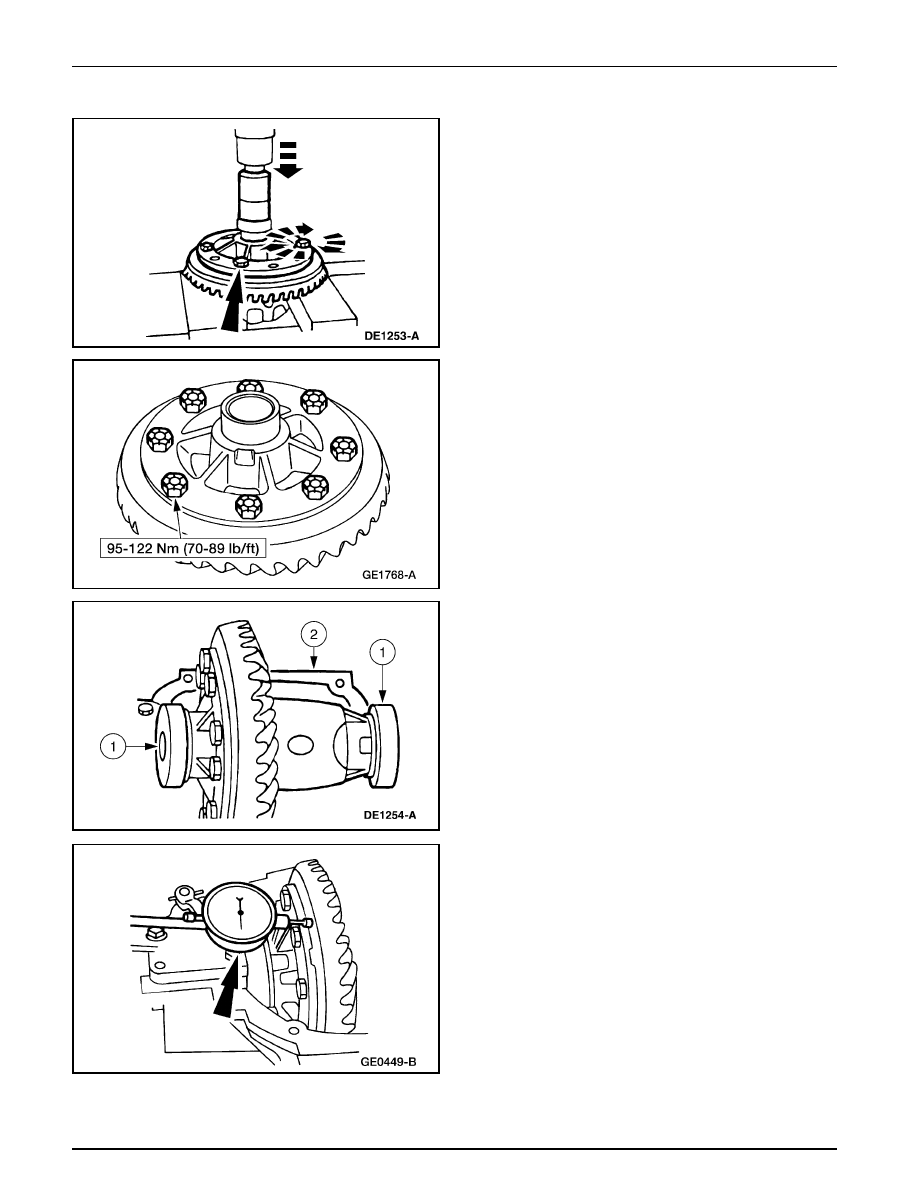

21. Nota: No reinstale los pernos de la corona.

Instale la corona.

•

Sitúe la corona y luego instale dos o tres pernos para
alinear los agujeros en la corona y en la caja del
diferencial.

•

Utilice una prensa apropiada para instalar la corona.

22. Instale los pernos restantes de la corona.

23. Sitúe la caja del diferencial.

1

Instale el Cojinete Principal (LH) y el Cojinete
Maestro (RH) en la caja del diferencial.

2

Sitúe la caja del diferencial en la envuelta del eje con
los tres agujeros de los pernos ausentes hacia abajo.

24. Sitúe el indicador de dial con bandeja.

Eje Propulsor Delantero/Diferencial – Dana 35

205-03-35

205-03-35

Bujes (Continuación)

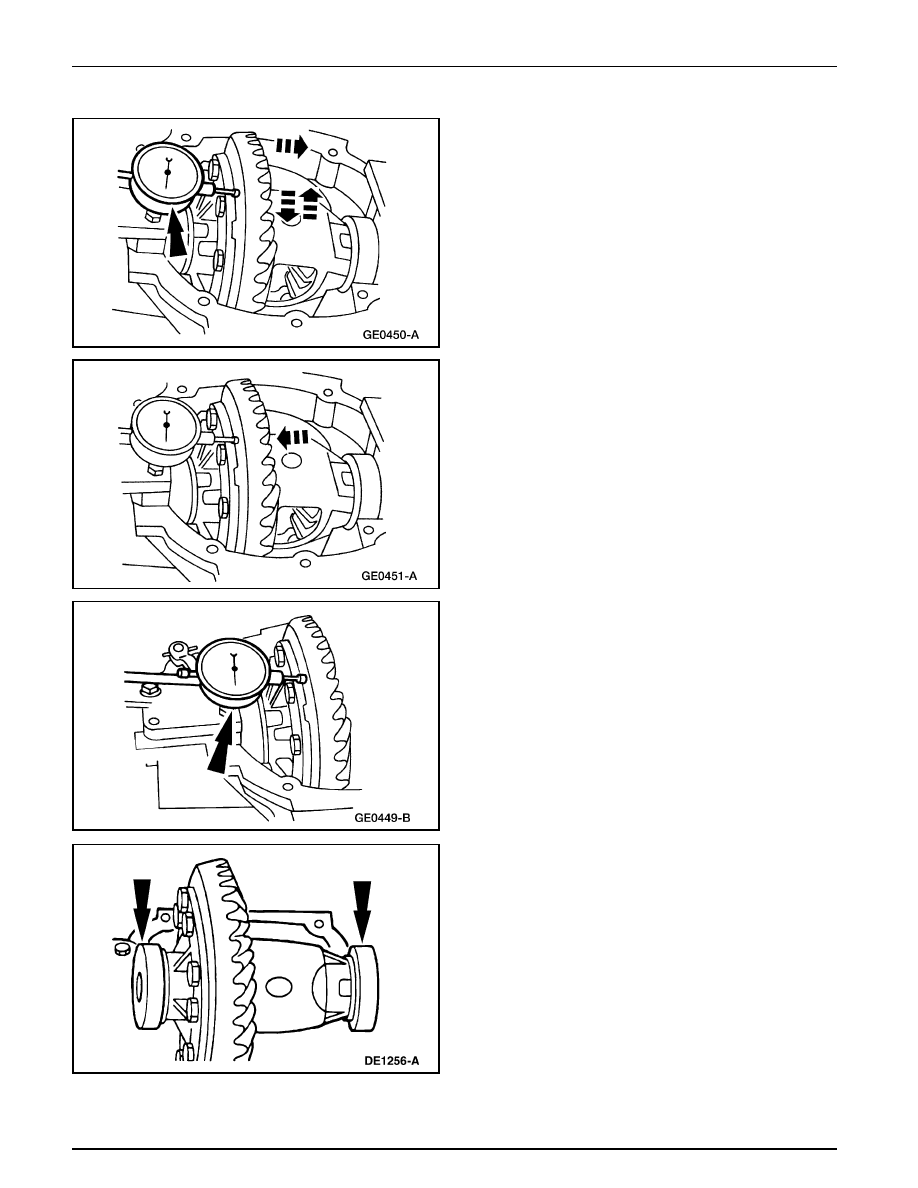

25. Empuje y balancee para engranar la corona con el piñón

satélite (cero juego) y ajuste el indicador de dial a cero.

26. Aleje la corona del piñón satélite, tanto como sea posible

y registre la lectura en la Hoja de Procedimiento de la
Selección de Lainas de Cojinete del Diferencial, Línea B
en el Paso 34 de este procedimiento.

27. Remueva el indicador de dial con bandeja.

28. Remueva la caja del diferencial, el Cojinete Principal (LH)

y el Cojinete Principal (RH).

Eje Propulsor Delantero/Diferencial – Dana 35

205-03-36

205-03-36

Bujes (Continuación)

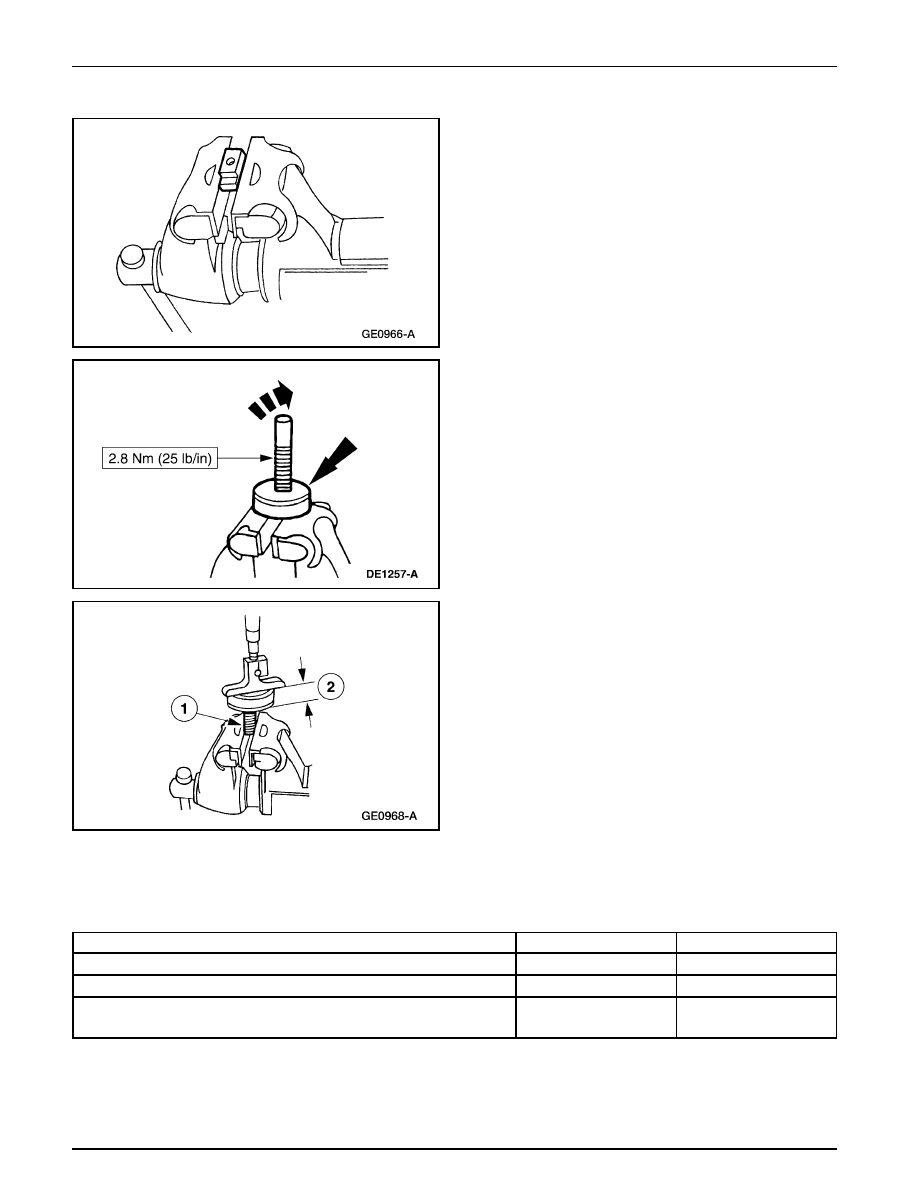

30. Sitúe el conjunto del cojinete del diferencial en la

Herramienta de Precarga del Cojinete y apriete la
herramienta.

29. Nota: Se deben medir ambas alturas del cojinete del

diferencial antes de la instalación en la caja del diferencial.

Nota:  Marque los cojinetes de diferencial izquierdo y
derecho antes de medir.

Coloque la base de la Herramienta de Precarga del
Cojinete en una prensa de mandíbulas blandas con la
superficie de montaje del cojinete por encima de la
superficie de la prensa.

31. Mida la altura del cojinete del diferencial.

1

Invierta la Herramienta de Precarga del Cojinete en
el cojinete, en la prensa.

2

Utilice un micrómetro de profundidad para medir y
registrar la altura del cojinete del diferencial en la
Hoja de Procedimiento de Selección de Lainas de
Cojinetes de Diferencial, Línea D, en esta sección.

•

Repita la operación para el otro cojinete.

32. Seleccione las lainas apropiadas para el cojinete del

diferencial.

Eje Dana 35

Actual

Ejemplo

Línea-A Juego sin la corona

0.498

Línea-B Juego con la corona

-0.245

Línea-C Sustraiga la Línea-B de la Línea-A, también registre

0.253

en la Línea-C, abajo

Hoja de Procedimiento de Selección de Lainas de Cojinetes del Diferencial
