Eje Propulsor Delantero/Diferencial – Dana 35

205-03-37

Altura del Cojinete de Diferencial Izquierdo

Altura del Cojinete de Diferencial Derecho

Eje Dana 35

Actual

Ejemplo

Actual

Ejemplo

Altura del Cojinete

0.8695

Principal

Línea-D Altura Actual

-0.8478

-0.8491

del Cojinete

Línea-E Diferencia

0.0217

0.0204

Buje (Continuación)

Lado Izquierdo

Eje Dana 35

Actual

Ejemplo

Línea-B Juego

0.2450

con la Corona

+0.0217

Línea-E Altura

del Cojinete

TOTAL del Juego

-0.006

0.2667

de Líneas B y E

–0.0060

(Sustraer)

Espesor Inicial

0.2607

Espesor de Laina

0.261

Final – Izquierda

Lado Derecho

Eje Dana 35

Actual

Ejemplo

Línea-C Juego

0.2530

Línea-E Altura

+0.0204

del Cojinete

TOTAL Línea C y E

+0.0200

0.2734

Juego/precarga

+0.0200

(Sumar)

Espesor Inicial

0.2934

Espesor de Laina

0.293

Final – Derecha

Redondee el espesor inicial al espesor de laina más próximo, como en el ejemplo para el espesor de la laina final.

Eje Propulsor Delantero/Diferencial – Dana 35

205-03-38

Bujes (Continuación)

Tabla de Medidas de Lainas de Diferencial

Dimensión A

Números de
Franjas y Código
de Colores

Pulgadas

2 – C-CARBON

7.7978 – 7.8105

0.3070 – 0.3075

1 – C-CARGON

7.7470 – 7.7597

0.3050 – 0.3055

5 – AZUL

7.6962 - 7.7089

0.3030 – 0.3035

4 – AZUL

7.6454 – 7.6581

0.3010 – 0.3015

3 – AZUL

7.5946 – 7.6073

0.2990 – 0.2995

2 – AZUL

7.5458 – 7.5565

0.2970 – 0.2975

5 – ROSADO

7.4422 – 7.4549

0.2930 – 0.2935

4 – ROSADO

7.3914 – 7.4041

0.2910 - 02915

3 – ROSADO

7.3406 – 7.3533

0.2890 – 0.2895

2 – ROSADO

7.2898 – 7.3025

0.2870 – 0.2875

1 – ROSADO

7.2390 – 7.2517

0.2850 – 0.2855

5 – VERDE

7.1882 – 7.2009

0.2830 – 0.2835

4 – VERDE

7.1374 – 7.1501

0.2810 – 0.2815

3 – VERDE

7.0866 – 7.0993

0.2790 – 0.2795

2 – VERDE

7.0358 – 7.0485

0.2770 – 0.2775

1 – VERDE

6.9850 – 6.9977

0.2750 – 0.2755

5 – BLANCO

6.9342 – 6.9469

0.2730 – 0.2735

4 – BLANCO

6.8834 – 6.8961

0.2710 – 0.2715

3 – BLANCO

6.8326 – 6.8453

0.2690 – 0.2695

2 – BLANCO

6.7818 – 6.7945

0.2670 – 0.2675

1 – BLANCO

6.7310 – 6.7437

0.2650 – 0.2655

5 – AMARILLO

6.6802 – 6.6929

0.2630 – 0.2635

4 – AMARILLO

6.6294 – 6.6421

0.2610 – 0.2615

3 – AMARILLO

6.5786 – 6.5913

0.2590 – 0.2595

2 – AMARILLO

6.5278 – 6.5405

0.2570 – 0.2575

1 – AMARILLO

6.4770 – 6.4897

0.2550 – 0.2555

5 – NARANJA

6.4262 – 6.4389

0.2530 – 0.2535

4 – NARANJA

6.3754 – 6.3881

0.2510 – 0.2515

3 – NARANJA

6.3246 – 6.3373

0.2490 – 0.2495

2 – NARANJA

6.2738 – 6.2865

0.2470 – 0.2475

1 – NARANJA

6.2223 – 6.2357

0.2450 – 0.2455

2 – ROJO

6.1722 – 6.1849

0.2430 – 0.2335

1 – ROJO

6.1214 – 6.1341

0.2410 – 0.2415

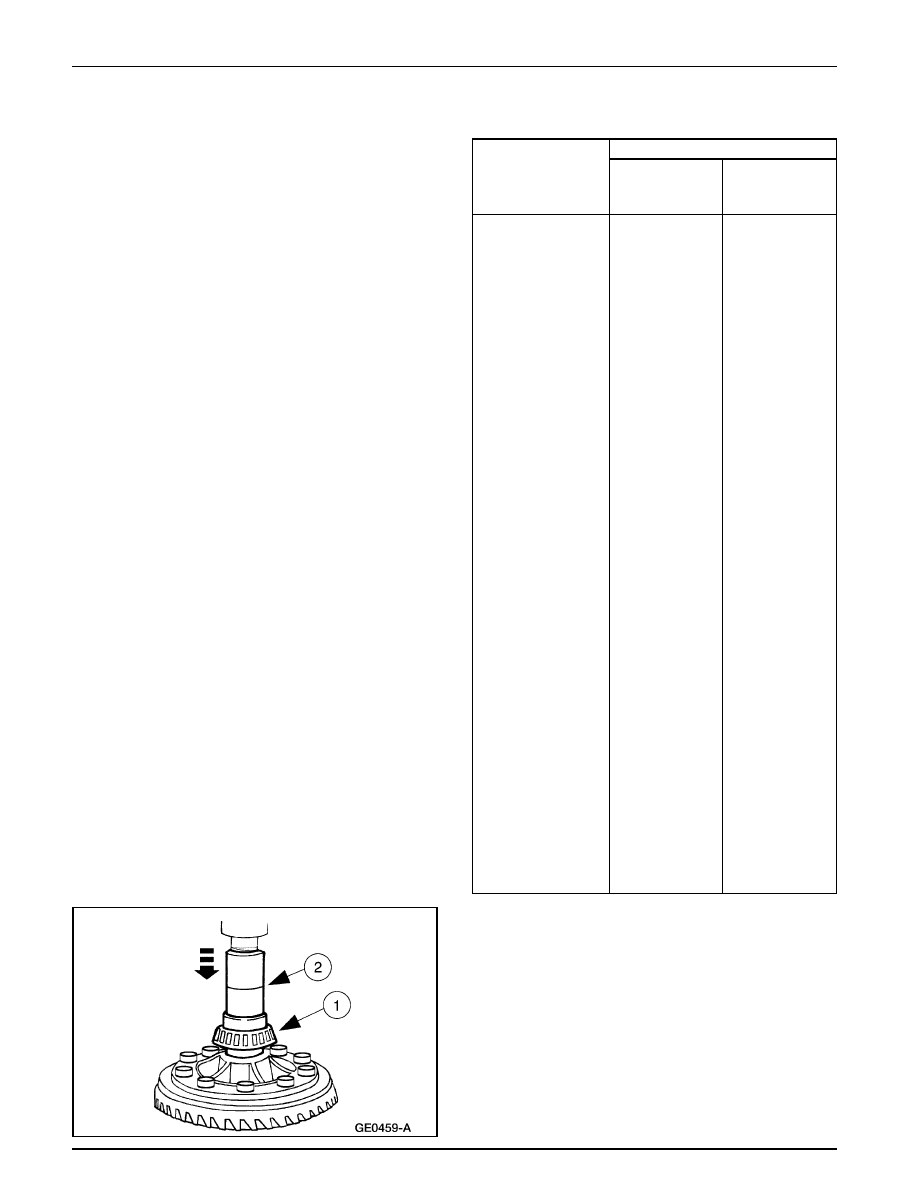

33. Instale los cojinetes del diferencial.

Sitúe el cojinete de diferencial apropiado (LD o LI)

Utilice una prensa adecuada para instalar el cojinete.

•

Repita la operación para el otro cojinete.

Eje Propulsor Delantero/Diferencial – Dana 35

205-03-39

Bujes (Continuación)

35.

CUIDADO: La expansión excesiva puede dañar

la envuelta del eje.

Expanda la envuelta del eje.

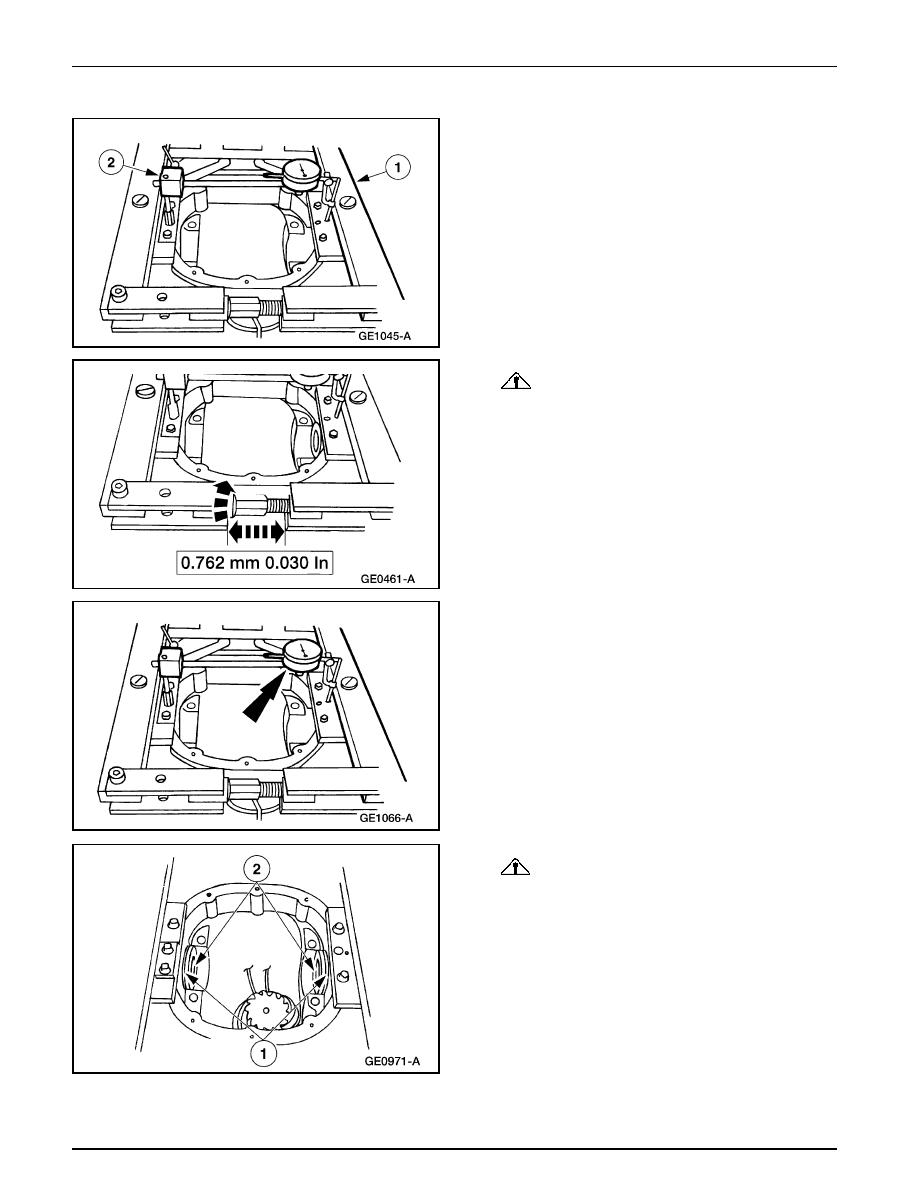

34. Nota: Asegúrese de que la aguja del indicador está en el

agujero del adaptador del expansor.

Instale el indicador de dial con bandeja.

Instale el expansor de la envuelta del diferencial

Instale el indicador de dial con bandeja y el Adaptador
de Alineación del Alojamiento del Embrague.

36. Remueva el indicador de dial con bandeja y el Adaptador

de Alineación del Alojamiento del Embrague.

37.

CUIDADO: Nunca trate de impulsar en posición

las lainas del cojinete de diferencial. Las superficies
labradas de la envuelta del eje pueden ser
permanentemente dañadas.

Sitúe las lainas del cojinete del diferencial.

Si fue removido, aplique un ligera capa de Lubricante
para Ejes 4x4 con Estabilidad Térmica Motorcraft
SAE 80W90, con la especificación Ford WSP-
M2C197-A en un lado de las lainas del cojinete de
diferencial para mantenerlas en posición.

Sitúe las lainas del cojinete de diferencial.

Eje Propulsor Delantero/Diferencial – Dana 35

205-03-40

Bujes (Continuación)

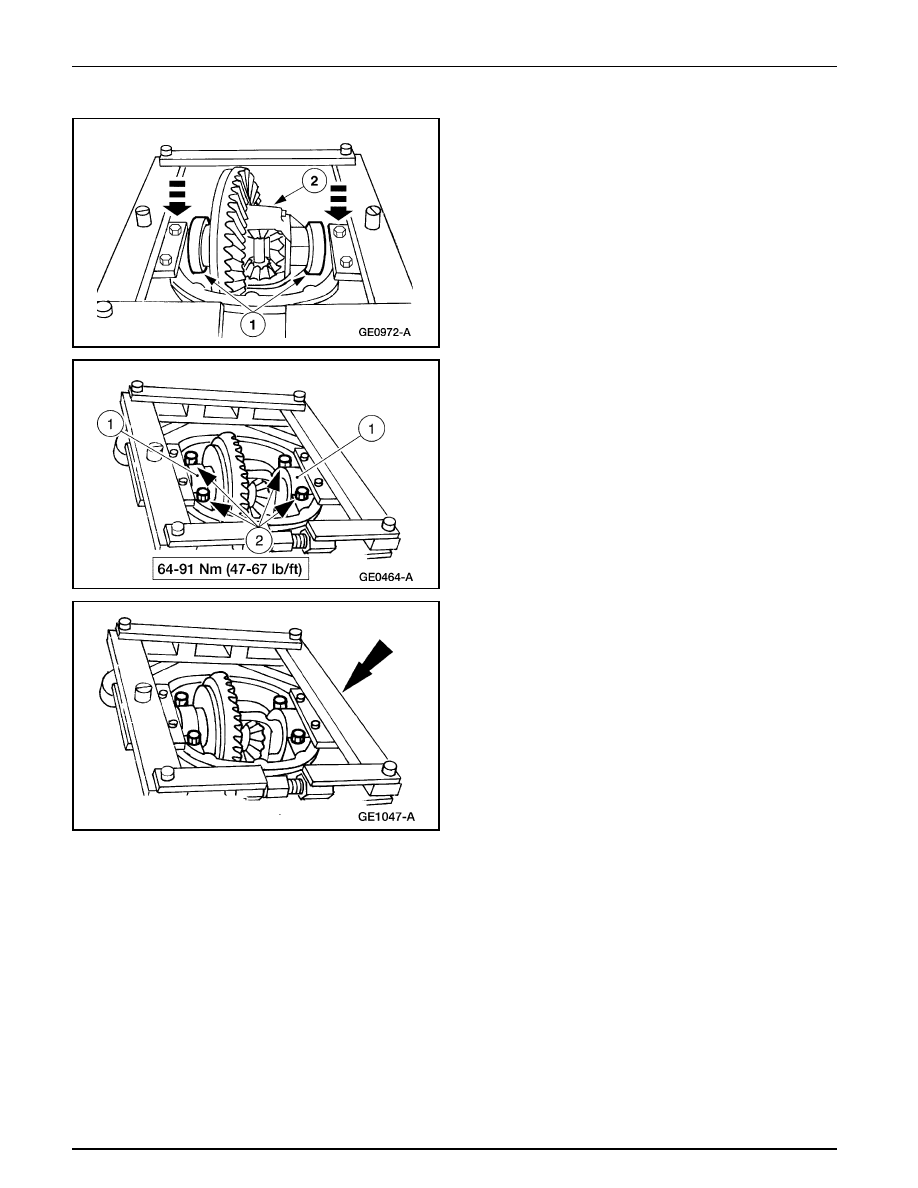

38. Nota: Empuje la caja del diferencial hacia abajo para

asentar completamente los anillos del cojinete y la
envuelta del eje.

Sitúe la caja del diferencial.

Sitúe los anillos en los cojinetes del diferencial.

Baje la caja del diferencial a su posición entre las
lainas del cojinete.

39. Instale las tazas de cojinetes en sus posiciones originales

y apriete con la envuelta del eje aun expandida.

Sitúe las tazas de cojinete del diferencial.

Instale los cuatro pernos.

40. Remueva el expansor del alojamiento del diferencial y el

Adaptador del Expansor.
